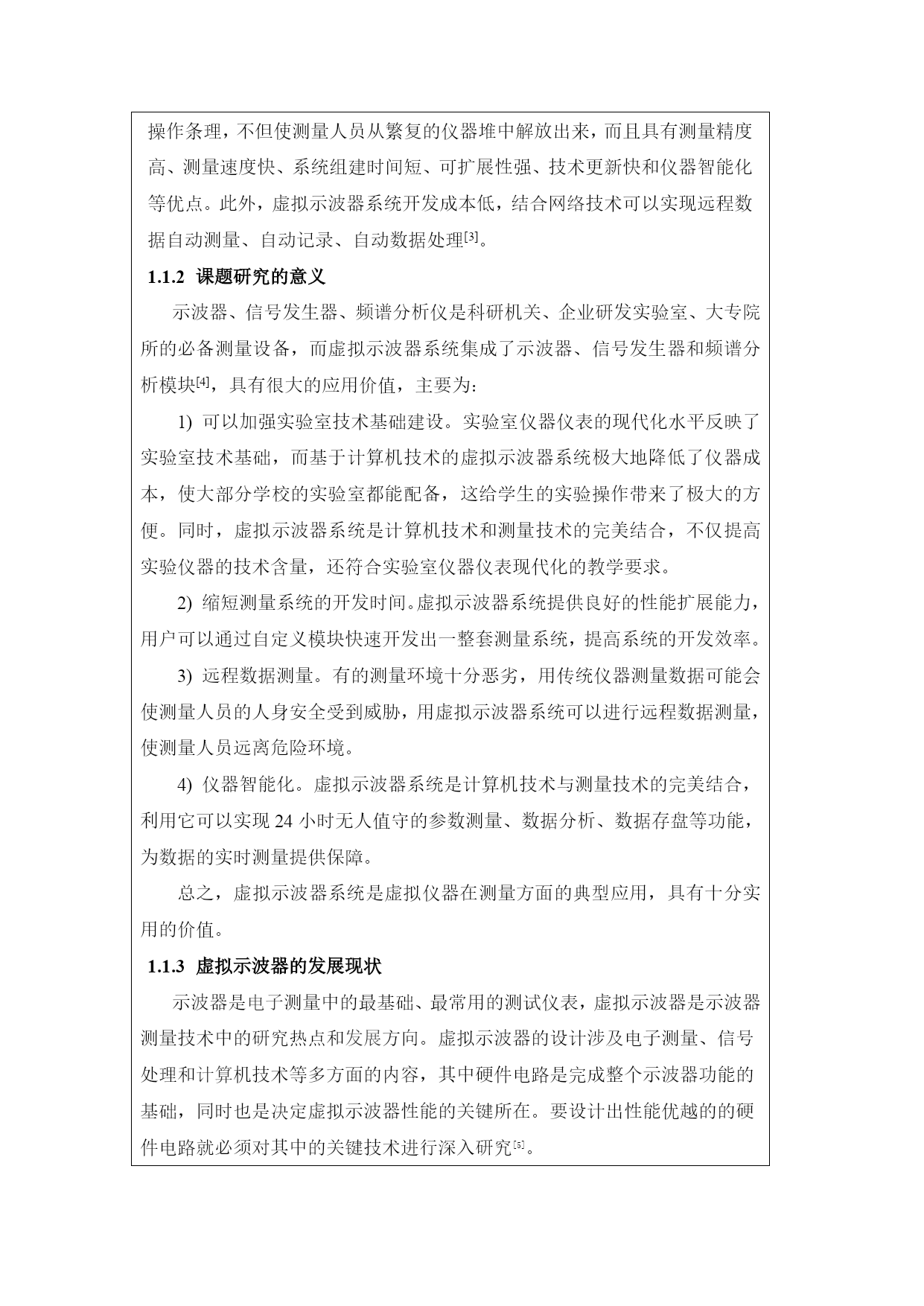

武汉纺织大学毕业设计（论文）开题报告课题名称基于labview的双通道数字示波器学院名称电子与电气工程学院专业电子信息工程班级电信0822学生姓名1.课题的意义，所属领域的发展状况课题研究背景及意义课题研究背景LabVIEW是LaboratoryVirtualInstrumentWorkbench（实验室虚拟仪器工程平台）的简称，是一种基于图形编程语言（G语言）的开发环境具有十分强大的数据库。它使用“所见即所得”的可视化技术建立人机界面，使用图标表示功能模块，使用图标之间的连线表示各模块的数据传递。同时，LabVIEW继承了高级编程语言的结构化和模块化编程的优点，支持模块化与层次化设计，这种结构的设计增强了程序的可读性。LabVIEW是不熟悉文本语言编程的设计者在测控领域建立计算机系统——虚拟仪器，被誉为“科学家与工程师”的语言[1]。传统台式示波器是由仪器厂家设计并定义好功能的一个封闭结构，它有特定的输入/输出接口和仪器操作面板，具有波形显示、参数测量等功能。当要实现更多的测量功能时，就要配置更多的仪器，这给用户的使用带来诸多不便，并且传统示波器的测量精度比较低，无法满足高精度的测量要求[2]。而且，传统示波器缺乏相应的计算机接口，配合数据采集及数据处理比较困难。此外，传统示波器体积相对庞大，制造成本比较高，这就增加了测量系统的开发成本。随着计算机技术和测量技术的发展，虚拟仪器技术得到飞快发展，虚拟示波器系统也就应运而生。虚拟示波器系统由用户定义仪器功能，桌面整洁，操作条理，不但使测量人员从繁复的仪器堆中解放出来，而且具有测量精度高、测量速度快、系统组建时间短、可扩展性强、技术更新快和仪器智能化等优点。此外，虚拟示波器系统开发成本低，结合网络技术可以实现远程数据自动测量、自动记录、自动数据处理[3]。课题研究的意义示波器、信号发生器、频谱分析仪是科研机关、企业研发实验室、大专院所的必备测量设备，而虚拟示波器系统集成了示波器、信号发生器和频谱分析模块[4]，具有很大的应用价值，主要为：1)可以加强实验室技术基础建设。实验室仪器仪表的现代化水平反映了实验室技术基础，而基于计算机技术的虚拟示波器系统极大地降低了仪器成本，使大部分学校的实验室都能配备，这给学生的实验操作带来了极大的方便。同时，虚拟示波器系统是计算机技术和测量技术的完美结合，不仅提高实验仪器的技术含量，还符合实验室仪器仪表现代化的教学要求。2)缩短测量系统的开发时间。虚拟示波器系统提供良好的性能扩展能力，用户可以通过自定义模块快速开发出一整套测量系统，提高系统的开发效率。3)远程数据测量。有的测量环境十分恶劣，用传统仪器测量数据可能会使测量人员的人身安全受到威胁，用虚拟示波器系统可以进行远程数据测量，使测量人员远离危险环境。4)仪器智能化。虚拟示波器系统是计算机技术与测量技术的完美结合，利用它可以实现24小时无人值守的参数测量、数据分析、数据存盘等功能，为数据的实时测量提供保障。总之，虚拟示波器系统是虚拟仪器在测量方面的典型应用，具有十分实用的价值。虚拟示波器的发展现状示波器是HYPERLINK"http://www.studa.net/dianzijixie/"电子测量中的最基础、最常用的测试仪表，虚拟示波器是示波器测量技术中的研究热点和HYPERLINK"http://www.studa.net/fazhan/"发展方向。虚拟示波器的设计涉及电子测量、信号处理和HYPERLINK"http://www.studa.net/pc/"计算机技术等多方面的内容，其中硬件电路是完成整个示波器功能的基础，同时也是决定虚拟示波器性能的关键所在。要设计出性能优越的的硬件电路就必须对其中的关键技术进行深入研究[5]。目前，主流的虚拟仪器主要是VXI、PXI、各种计算机总线等总线标准的各种插卡和仪器模块,间或有少数其他总线形式的仪器模块，工作方式多是插入各种总线式仪器机箱内或直接插入计算机主机箱内，少数情况下是独立模块以接口形式接入计算机。它们多数属于中低频范围，主要是工程应用类仪器设备，射频微波类以及高准确度类仪器设备较少。由于一部分虚拟仪器模块及系统（如数据采集系统）早在虚拟仪器概念提出之前就已经存在，所以，虚拟仪器概念的建立、提出和发展，一直是围绕着现有仪器设备的功能和性能，逐步强调和加大软件在仪器中的地位和作用，并以软件技术代替硬件技术为核心进行，逐渐将非虚拟仪器虚拟化[6]。虚拟示波器研究发展动态我国的VXI总线技术是反映我国目前虚拟仪器水平的一个方面。此外，互联网已经使数据共享进入新阶段，加速了虚拟仪器的新网络技术及远程计算技术的发展，而这些技术是传统独立仪器不可能实现的。虚拟仪器技术很好地利用了互联网的功能，因此，可以把来自测
