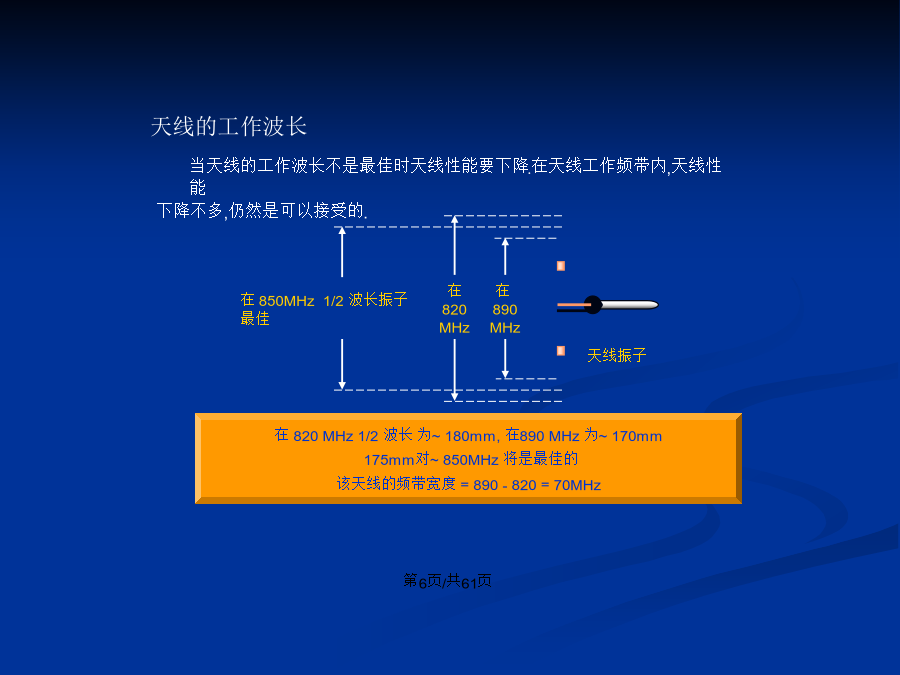

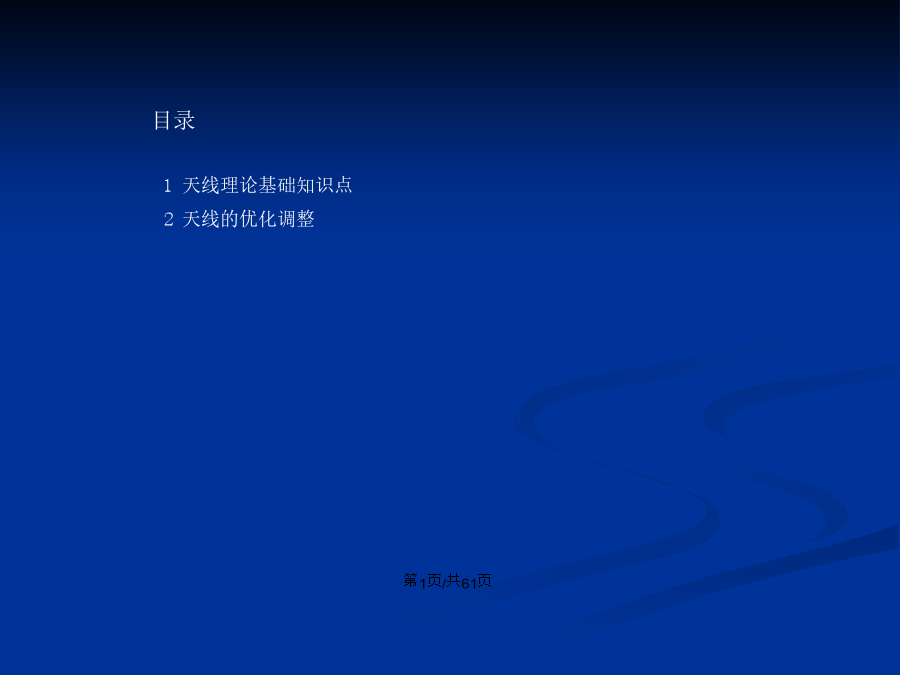

会计学1天线理论基础知识点2天线的优化调整天线的基本知识关注的基站天线技术指标?天线的工作频率范围在820MHz1/2波长为~180mm,在890MHz为~170mm175mm对~850MHz将是最佳的该天线的频带宽度=890-820=70MHz理解“dB”“dBi”“dBd”“dBm”“dBc”一个单一对称振子具有面包圈形的方向图辐射驻波比驻波比VSWR定义如下：回损定义如下：传输损耗定义如下：TL=-10log{1-Reflectedpower/Forwardpower}前后比零值填充与上波束抑制天线零值填充与上波束抑制天线零点填充可消除水平面以下波瓣之间的空隙，扩大覆盖范围可以抑制第一上行旁瓣－对减小从邻小区来的同信道干扰很重要各个天线厂家的产品对于零点填充和上旁瓣抑制的能力各不相同，目前没有绝对的行业标准，一般典型的零点填充应不小于15dB；典型的上旁瓣抑制应不小于15dB.零点填充和上旁瓣抑制对天线辐射方向图的影响－见图例分集技术在天馈系统中采用的分集技术极化分集±45°交叉极化天线，是将两面相互垂直的天线和在一个天线罩内，分别使用来实现极化分集的两组天线振子与地面的夹角分别为+45°和-45°相互垂直的极化信号相关性最小，±45°极化分集天线比垂直/水平极化分集有更高的分集增益不建议使用水平/垂直交叉极化方式在反向链路上，分集增益可能由于水平分量较小而减少+/-45度斜极化(Slant-Polarized)方式较好在反向上，分集效果与空间分集效果一样好图示反映了＋/-45度斜极化天线两个分集接收天线的天线方向图水平波束的吻合性，吻合性越好，分集接收效果越好,典型值为3dB半功率角点吻合度为+/-1dB双极化天线的极化分集是利用两副天线的极化正交性来获得两个不相干的快衰落信号，从而得到高的分级增益：(1)只有在双极化天线的轴线附近的有效角度内才能保证极化正交性，偏离轴线越远正交性就越差，从而分极增益就越低，所以在扇区的边沿，利用双极化天线的极化正交性来获得分集增益几乎为零，故极化分集仅适应于人口密度大、话务量、扇区小的条件下.(2)利用单极化天线的空间分集只要两副天线保持一定的距离在120度范围内均可获得两个相干性较差的快衰落信号，从而得到比较好的分集增益.电调天线电调天线的优势机械倾角0第2章天线的参数调整天线高度直接与基站的覆盖范围有关,CDMA网络在建网初期，站点较少，为保证覆盖，基站天线一般架设得比较高.随着近几年的迅速发展，基站站点大量增多，在部分地区的密集市区已经达到大约500米左右一个站.在这种情况下，我们必须合理降低初期过高的天线高度，以免影响网络质量.对于网络可能造成的影响如下：话务不平衡个别基站天线过高，会造成个别基站的覆盖范围过大，从而造成该基站的话务量过大，而与之相邻的基站由于覆盖较小且可能被该基站覆盖，话务量较小，不能发挥应有作用，导致话务量分配不均衡.系统内干扰基站天线过高，会造成越站无线干扰，引起掉话，从而导致系统质量下降.孤岛效应当基站覆盖在大型水面或多山地区等特殊地形时，由于水面或山峰的反射，使基站在原覆盖范围不变的基础上，在很远处出现“飞地”，而与之有切换关系的相邻基站却因地形的阻挡覆盖不到，这样就造成“飞地”与相邻基站之间没有切换关系，“飞地”因此成为一个孤岛，当手机占用上“孤岛”覆盖区的信号时，很容易因没有切换关系而引起掉话.一般原则，天线高度应高于周围建筑物平均高度5米天线方位角的调整天线方位角的调整天线俯仰角的下倾设置机械俯仰角的下倾设置电子下倾使得能量更加容易控制对于宏蜂窝，电子下倾要比机械下倾好俯仰角下倾设置的最佳范围例1例1（续）例1（续）例2可能覆盖此区域的五个扇区的单扇区覆盖信号发现在此区域都不是很好，因而形成导频污染区域.加强导频:3_1例2（续）
