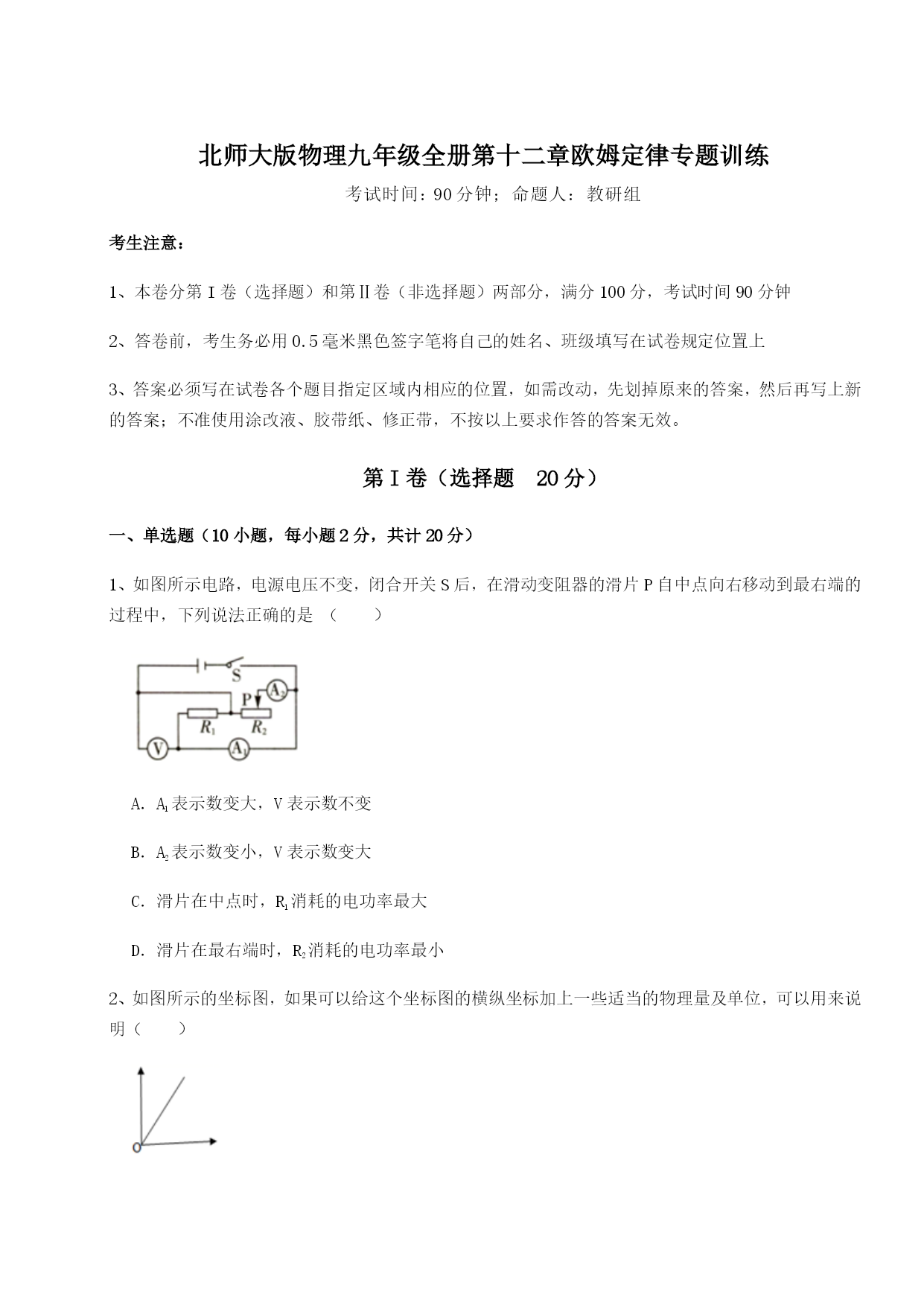

北师大版物理九年级全册第十二章欧姆定律专题训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示电路，电源电压不变，闭合开关S后，在滑动变阻器的滑片P自中点向右移动到最右端的过程中，下列说法正确的是（）A．A1表示数变大，V表示数不变B．A2表示数变小，V表示数变大C．滑片在中点时，R1消耗的电功率最大D．滑片在最右端时，R2消耗的电功率最小2、如图所示的坐标图，如果可以给这个坐标图的横纵坐标加上一些适当的物理量及单位，可以用来说明（）A．物质的比热容与物体质量的关系B．燃料完全燃烧放出的热量与质量的关系C．导体的电阻与其两端的电压的关系D．燃料的热值与燃料的质量的关系3、如图所示，电源电压不变，闭合开关S，将滑动变阻器的滑片P从中点向右滑动，关于该过程，下列说法中正确的是（）A．电流表A1的示数变小B．电压表V的示数变大C．电流表A2与电流表A1的差值变大D．电压表V的示数与电流表A2的示数的比值变大4、如图所示，是安装在潜水器上深度表的电路简图，显示器由电流表改装而成，压力传感器的电阻随压力的增大而减小，电源电压不变，R0是定值电阻，潜水器在水中上浮过程中，下列说法正确的是（）A．通过显示器的电流增大B．R0两端的电压增大C．传感器两端的电压增大D．电路的总功率增大5、如图所示电路，电源电压保持不变，开关S闭合后，在滑动变阻器滑片P向左移动的过程中，下列说法正确的是（）A．A示数变大，V1示数变小，V2示数变大B．V1示数的变化量与A示数的变化量之比不变C．A示数不变，V1示数与A示数之比变大D．A示数变大，V2示数与A示数之比不变6、如图是“探究通过导体的电流和电阻的关系”的实验图，电源电压保持3V不变，滑动变阻器R2规格为“10Ω，1A”。实验中先接入阻值为5Ω的定值电阻R1，闭合开关S，移动滑片P使电压表示数为2V，读出此时电流表的示数，接着更换定值电阻R1，再进行两次实验。为保证实验正常完成，可选取下列哪组定值电阻（）A．10Ω和20ΩB．20Ω和30ΩC．10Ω和40ΩD．30Ω和40Ω7、对于我们所学的电学知识，下列说法正确的是（）A．电风扇工作时只将电能转化为机械能B．通过导体的电流跟电压成正比C．某一盏路灯坏了，其它灯还能照常工作表明它们是并联的D．电流的方向是从电源的负极经过导线、用电器到电源的正极8、如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，下列说法正确的是（）A．电流表A的示数变小，电压表V1的示数变大B．电流表A的示数变小，电压表V1的示数不变C．电压表V2与电流表A的示数之比不变D．电压表V1与电压表V2的示数之和不变9、如图所示，在“探究电流与电压关系”的实验中，得出电流与电压的关系图像正确的是（）A．B．C．D．10、下列关于导体电阻的说法正确的是（）A．长度长的导体，电阻一定大B．横截面积大的导体，电阻一定小C．由可知，导体的电阻跟导体两端电压成正比，跟通过的电流成反比D．导体的电阻大小与导体的材料、长度和横截面积有关第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、两个标有“”和“”的定值电阻，将它们串联起来使用时等效电阻为，电源电压最大为，若将它们并联接入电源，则电源电压最大为，此时干路电流最大为。2、如下图所示电路，闭合开关S，当滑动变阻器滑片向右移动时，电流表示数，(填“变大”、“变小”或“不变”)，小灯泡亮度(填“变亮”、“变暗”或“不变”)．3、电阻R1标有10Ω0.6A，电阻R2标有15Ω0.8A，当把R1和R2串联在某一电路中，则电源的电压最大为V，如果并联在某一电路中，电源的电压最大为V，干路中允许通过的最大电流A。4、图示为电阻A和B的I-U图像．若将A．B串联接入某电源两端，则闭合开关后，它们两端的电压UA、UB之比是;若将A、B并联接入电源两端，闭合开关后，测得干路电流为0.6A,则电源电压是V.5、如图所示，当开关S、S1闭合时，滑动变阻器的滑片P向右移动，灯泡L的亮度（选填“变亮”“变暗”或“不变”）当开关S闭合、S1断开时，滑动变阻器的滑片P向右移动，电压表V的示
