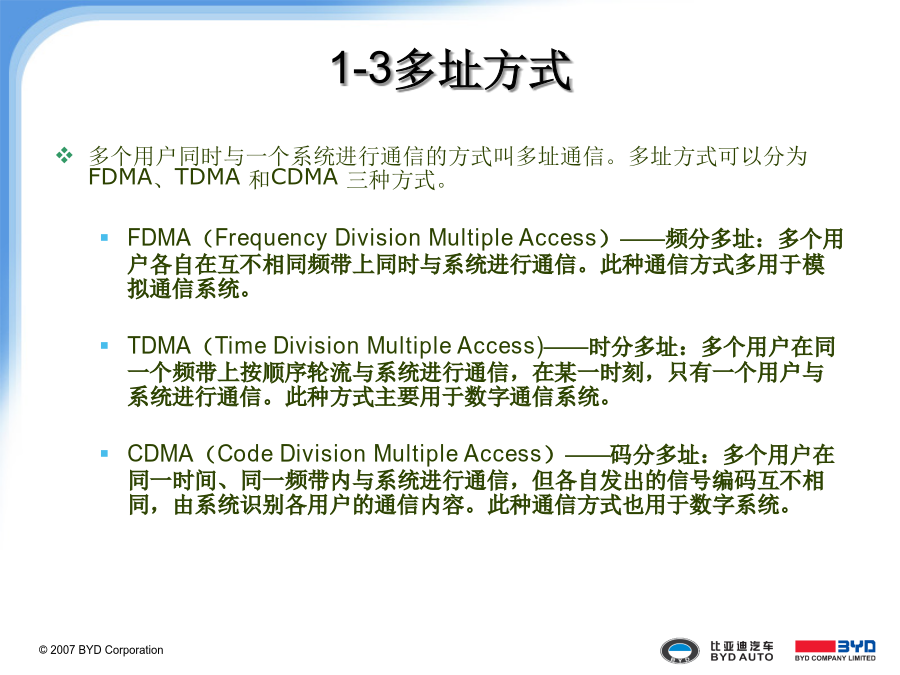

NBUHWTeam李庚申2007.9.17GSM发展历史回顾1992年，GSM委员会更名为“SpecialMobileGroup”,GSM系统更名为“GlobalSystemforMobileCommunication”,DCS1800规范Phase2被冻结；1992年，GSM开始商业运营；1993年，GSM规范Phase2被冻结；1994年，GSM商用运营远超出GSM委员会的范围（中国、印度、中东、远东、俄罗斯等国家和地区）1995年，DCS1800商用系统开始在泰国、卡塔尔、英国等国家和地区运营；1996年，ETSI推出GSM规范Phase2＋目录1目录21移动通信的基本概念1-1接入方式1-2传输方式1-3多址方式1-4频率资源复用3基站扇区化2GSM系统的构成2-1MSC2-2BSS2-2-1BSC测量和统计：对无线链路的测量:处理移动台和BTS送上的测量报告，决定是否需调整BTS和移动台功率，决定是否切换。话务量统计:对业务信道的阻塞率、呼叫成功率、越区切换频度等作出统计，为系统扩容和小区分裂等提供凭据。切换：根据小区功率电平、话音质量及干扰情况，选择切换的目标对象。对于小区内切换，同一BSC控制的小区间切换，BSC完全控制。而不同BSC控制的小区间切换，则由MSC完成。支持呼叫控制：通过交换电路实现话路连接，还可提供主、被叫排队机制。操作与维护：收集BSC及BTS告警，并传至OMC。同时更新自身内部资源表，配合OMC实现对BSS的软件升级。2-2-2BTS2-3MS3GSM空间接口3-1频带分配3-2物理信道DCS系统的ARFCN为512~885，CH512的上行中心频率为1710.2MHz。PCS系统的ARFCN为512~810，CH512的上行中心频率为1850.2MHz。需要说明的是DCS和PCS的ARFCN有很多是重合的，这是因为PCS系统仅限于北美使用，而北美没有DCS系统，也就是说DCS和PCS系统不可能在同一地区存在，所以ARFCN也就能够重合。3-3多址方式13-4TDMABurstTheGSMBurstGSMTDMAPowerBurst（功率脉冲）3-5调制方式3-6收发双工时序上行链路滞后下行链路3个时隙上行链路和下行链路使用相同的时隙号上行链路和下行链路使用相同的信道号(ARFCN)上行链路和下行链路使用不同的频段(间隔45MHz)测量相邻小区广播信道功率3-7功率控制3-8时序控制4身份鉴别——SIM4-1IMSI4-2MCCMobileCountryCode——移动国家号，代表用户归属网络所在国家的编号。4-3MNCMobileNetworkCode——移动网络号，代表用户归属网络运营商的编号。4-4用户存储的信息SIM卡上还有一些存储空间，可以用来存储一些用户自己的数据，例如电话本，设置等。5话音编码与传输5-1话音编码语音编码器错误纠正（加校验位）5-2传输帧与复用帧交织、传输6逻辑信道BCHBroadcastCHannel，广播信道：顾名思义，BCH的作用类似广播，只用于单向传输数据。BCH的作用象一个灯塔，每一个小区内只有一个BCH，用于标识网络的存在，并广播一些公用和专用的控制信息。它的内容有许多方面，按照功能还可以细分为许多子信道。FCH——FrequencyCorrectionChannel校准信道：由一个特定比特序列组成，使手机自身内部的频率能同步调谐到基站的频率上。SCH——SynchronizationCHannel同步信道，手机在和FCH同步后，利用SCH调整自己的时序，与网络的复帧同步。BCCH——BroadcastControlCHannel广播控制信道：用于标识网络的存在，传送网络的识别信息与小区内可以使用的信道信息。CCCH——CommonControlCHannel公用控制信道：用于传送一些公用控制信号的信道。PCH——PagingCHannel寻呼信道：CCCH的一个子信道，用于系统寻找手机。当手机在PCH上发现自己后，返回一个RACH信号，请求服务。AGCH——AccessGrantCHannel接入允许信道：CCCH的另一个子信道，发出允许手机接入网络的信号，并指示手机进入指定的SDCCH或TCH中。RACH——RandomAccessCHannel随机接入信道：手机发出接入请求的信道，它利用BCH对应的上行信道。在一个小区内所有手机都需要利用RACH进行呼叫申请，这些RACH呼叫是随机产生的，所以有互相碰撞的可能。为减少这种情况的发生，AGCH的Burst比正常的Burst要短。SDCCH——Stand-aloneDedicatedControlCHan
