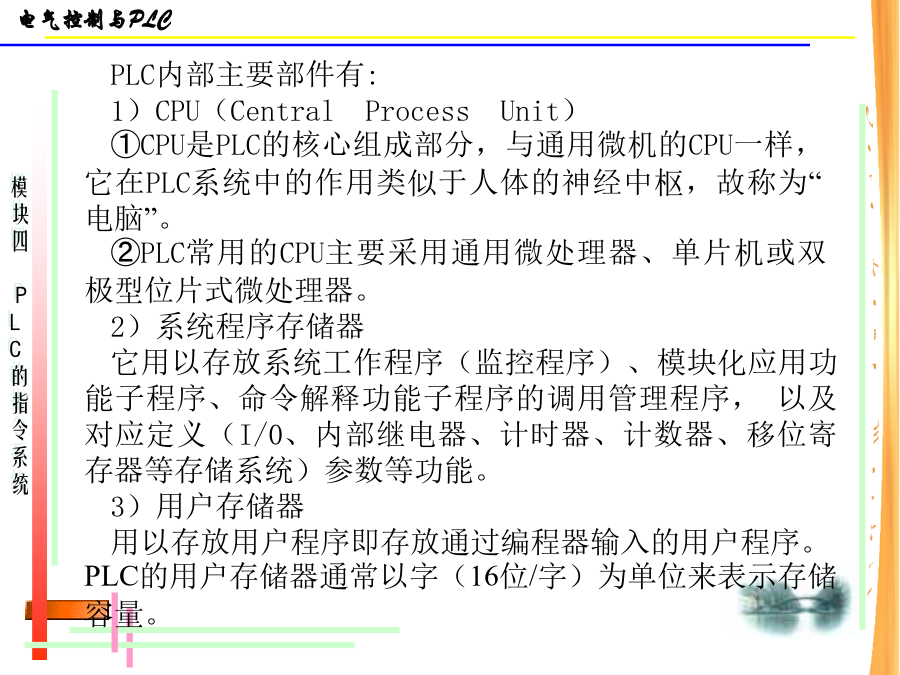

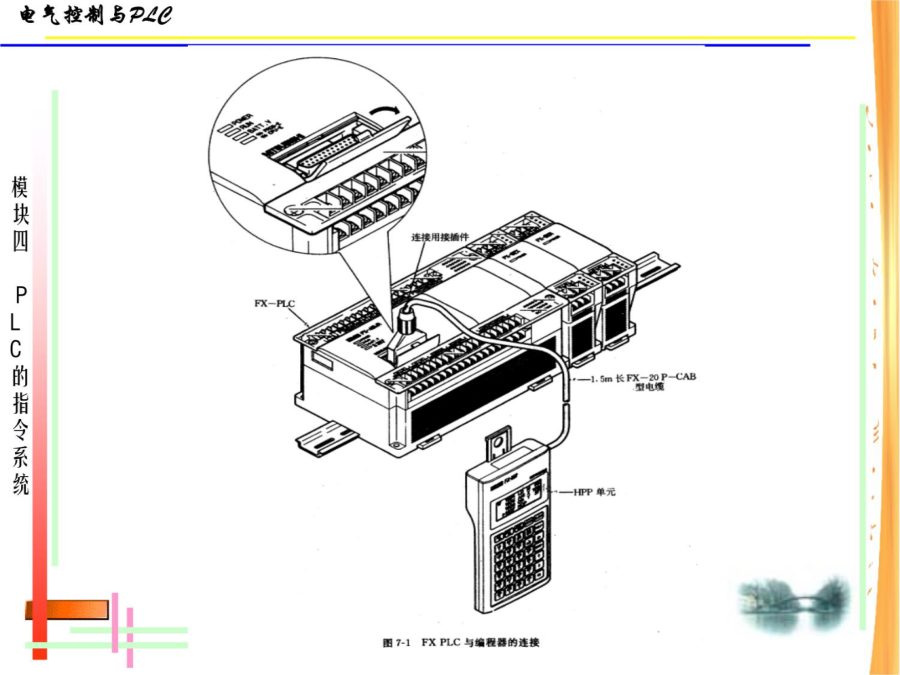

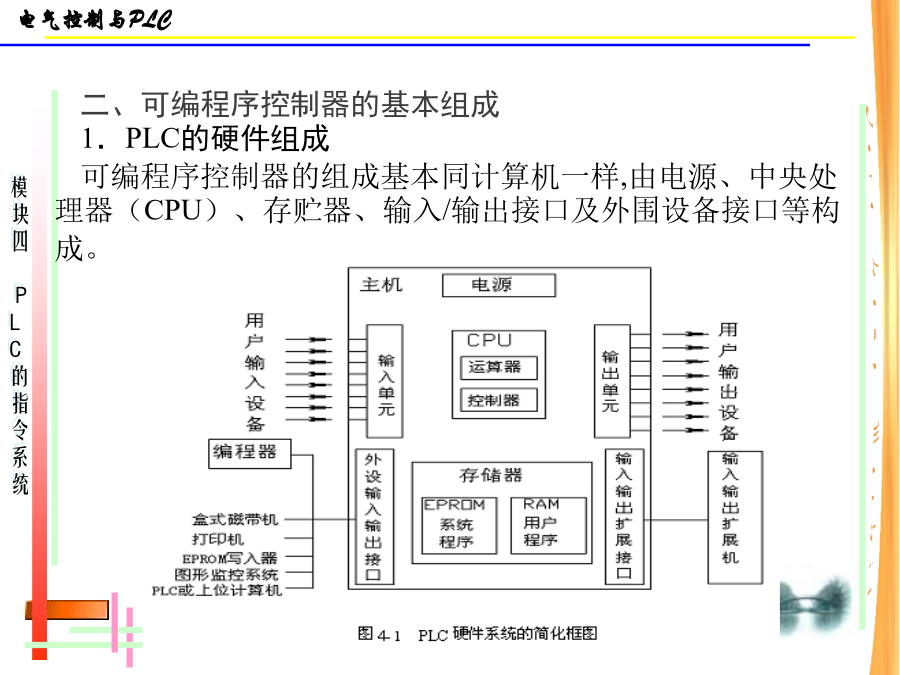

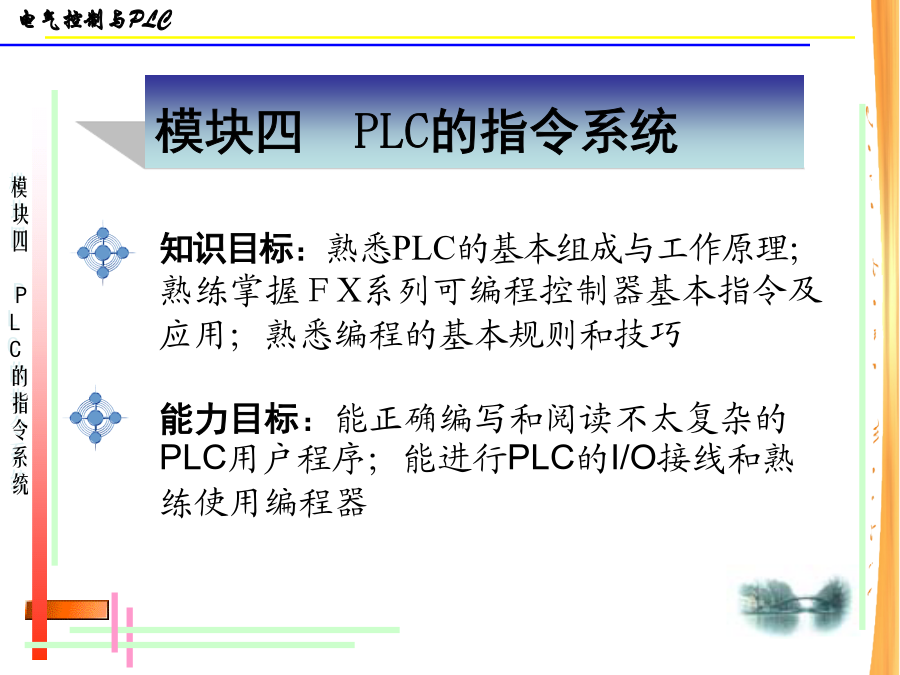

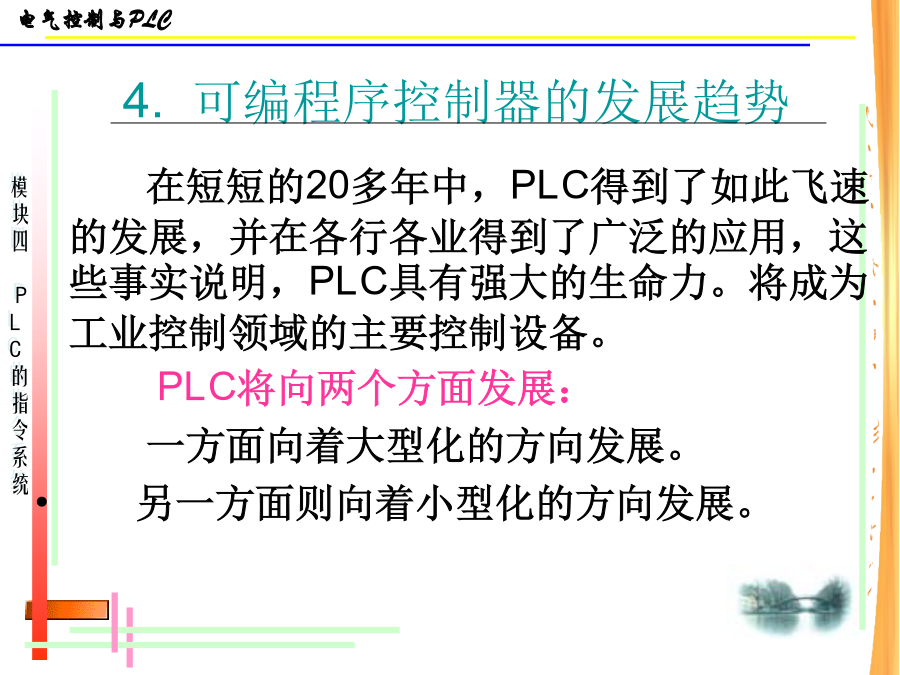

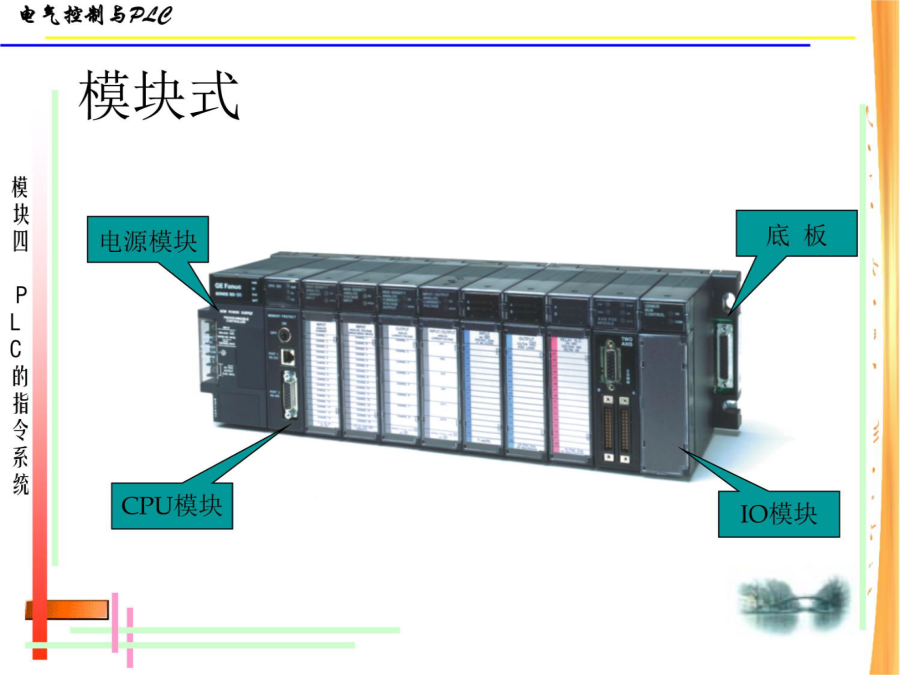

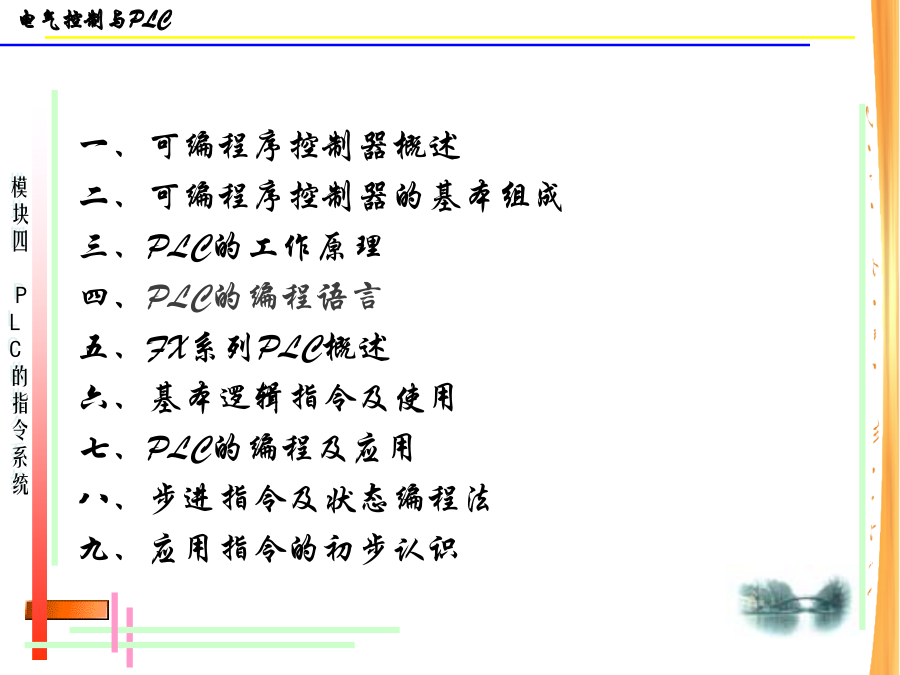

模块四PLC的指令系统一、可编程序控制器概述二、可编程序控制器的基本组成三、PLC的工作原理四、PLC的编程语言五、FX系列PLC概述六、基本逻辑指令及使用七、PLC的编程及应用八、步进指令及状态编程法九、应用指令的初步认识一、可编程序控制器概述2.可编程控制器的特点3、PLC的分类在短短的20多年中，PLC得到了如此飞速的发展，并在各行各业得到了广泛的应用，这些事实说明，PLC具有强大的生命力。将成为工业控制领域的主要控制设备。PLC将向两个方面发展：一方面向着大型化的方向发展。另一方面则向着小型化的方向发展。二、可编程序控制器的基本组成1．PLC的硬件组成可编程序控制器的组成基本同计算机一样,由电源、中央处理器（CPU）、存贮器、输入/输出接口及外围设备接口等构成。PLC内部主要部件有:1）CPU（CentralProcessUnit）①CPU是PLC的核心组成部分，与通用微机的CPU一样，它在PLC系统中的作用类似于人体的神经中枢，故称为“电脑”。②PLC常用的CPU主要采用通用微处理器、单片机或双极型位片式微处理器。2）系统程序存储器它用以存放系统工作程序（监控程序）、模块化应用功能子程序、命令解释功能子程序的调用管理程序，以及对应定义（I/0、内部继电器、计时器、计数器、移位寄存器等存储系统）参数等功能。3）用户存储器用以存放用户程序即存放通过编程器输入的用户程序。PLC的用户存储器通常以字（16位/字）为单位来表示存储容量。4）输入接口电路输入输出信号有开关量、模拟量、数字量三种，在我们实习室涉及到的信号当中，开关量最普遍，也是实验条件所限，在次我们主要介绍开关量接口电路。5）输出接口电路输出接口接收主机的输出信息，并进行功率放大和隔离，经过输出接线端子向现场的输出部分输出相应的控制信号。输出接口电路一般由微电脑输出接口和隔离电路、功率放大电路组成。可编程序控制器的输出元件有三种形式即继电器输出(M)、晶体管输出(T)和晶闸管输出(SSR)。晶体管输出(T)6）编程器编程器是用于用户程序的编制、编辑、调试检查和监视等。还可以通过其键盘去调用和显示PLC的一些内部状态和系统参数。它通过通讯端口与CPU联系，完成人机对话连接。7）外部设备一般PLC都配有盒式录音机、打印机、EPR0M写入器、高分辨率屏幕彩色图形监控系统等外部设备。8）电源根据PLC的设计特点，它对电源并无特别要求，可使用一般工业电源。2．PLC的软件组成PLC系统也是由硬件系统和软件系统两大部分组成。其软件主要有以下几个逻辑部件：1）继电器逻辑输入继电器（X）：把现场信号输入PLC，同时提供无限多个常开、常闭触点供用户编程使用。在程序中只有触点没有线圈，信号由外部信号驱动。编号采用八进制，分别为X000—X007，X010-X017等。输出继电器（Y）：具备一对物理接点，可以串接在负载回路中，对应物理元件有继电器、晶闸管和晶体管。外部信号不能直接驱动，只能在程序中用指令驱动。编号采用八进制，分别为Y000—Y007，Y010-Y017等。内部继电器（M）：与外界没有直接联系，仅作运算的中间结果使用。有时也称为辅助继电器或中间继电器。和输出继电器一样，只能由程序驱动。每个辅助继电器有无限多对常开、常闭触点，供编程使用。地址号按十进制分配，通用型辅助继电器有M0-M499共500点，保持型辅助继电器有M500-M1023共524点，特殊型辅助继电器有M8000-M8255共157点。2)定时器逻辑3)计数器逻辑PLC除能进行位运算外，还能进行字运算。PLC为用户提供了若干个数据寄存器，以存储有效数据。三、PLC的工作原理1.可编程序控制系统的等效电路1)输入部分这一部分由外部输入电路、PLC输入接线端子和输入继电器组成。外部输入信号经PLC输入接线端驱动输入继电器。2)内部控制电路这部分电路是由用户程序形成的即用软件代替硬件电路。它的作用是按照程序规定的逻辑关系，对输入信号和输出信号的状态进行运算、处理和判断，然后得到相应的输出。3)输出部分输出部分由与内部控制电路隔离的输出继电器的外部动合触点、输出接线端子和外部电路组成，用来驱动外部负载。2.可编程序控制器的工作方式PLC则是采用循环扫描的工作方式。一个扫描周期主要可分为3个阶段。四、PLC的编程语言PLC为用户提供了完整的编程语言，以适应编制用户程序的需要。PLC提供的编程语言通常有以下几种：梯形图、指令表、顺序功能流程图和功能块图。(a)梯形图(b)语句表图4-72．指令语句表(STL)指令语句表简称语句表(statementlist，简写为STI。)，类似于计算机的汇编语言，它是用语句助记符来
