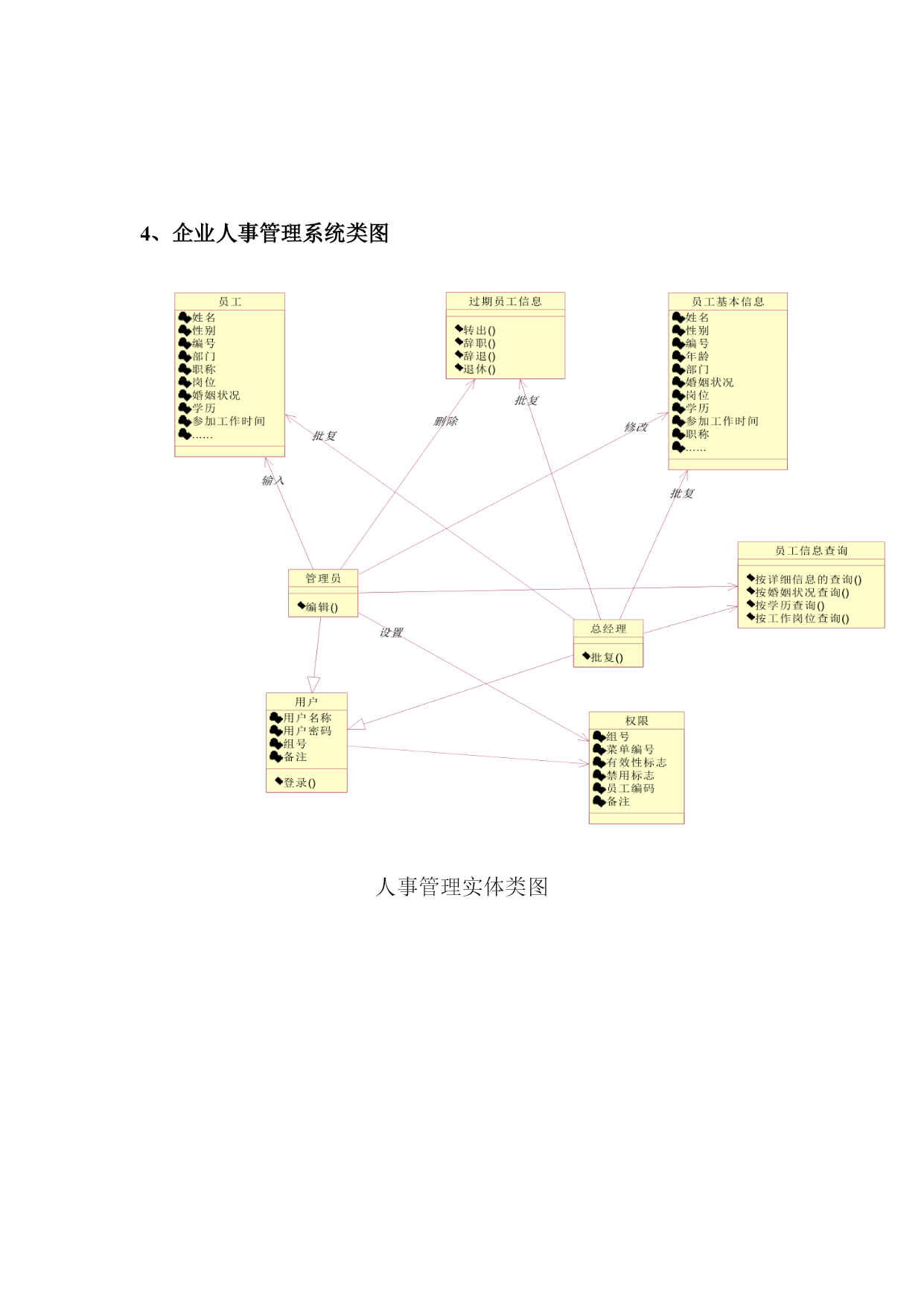

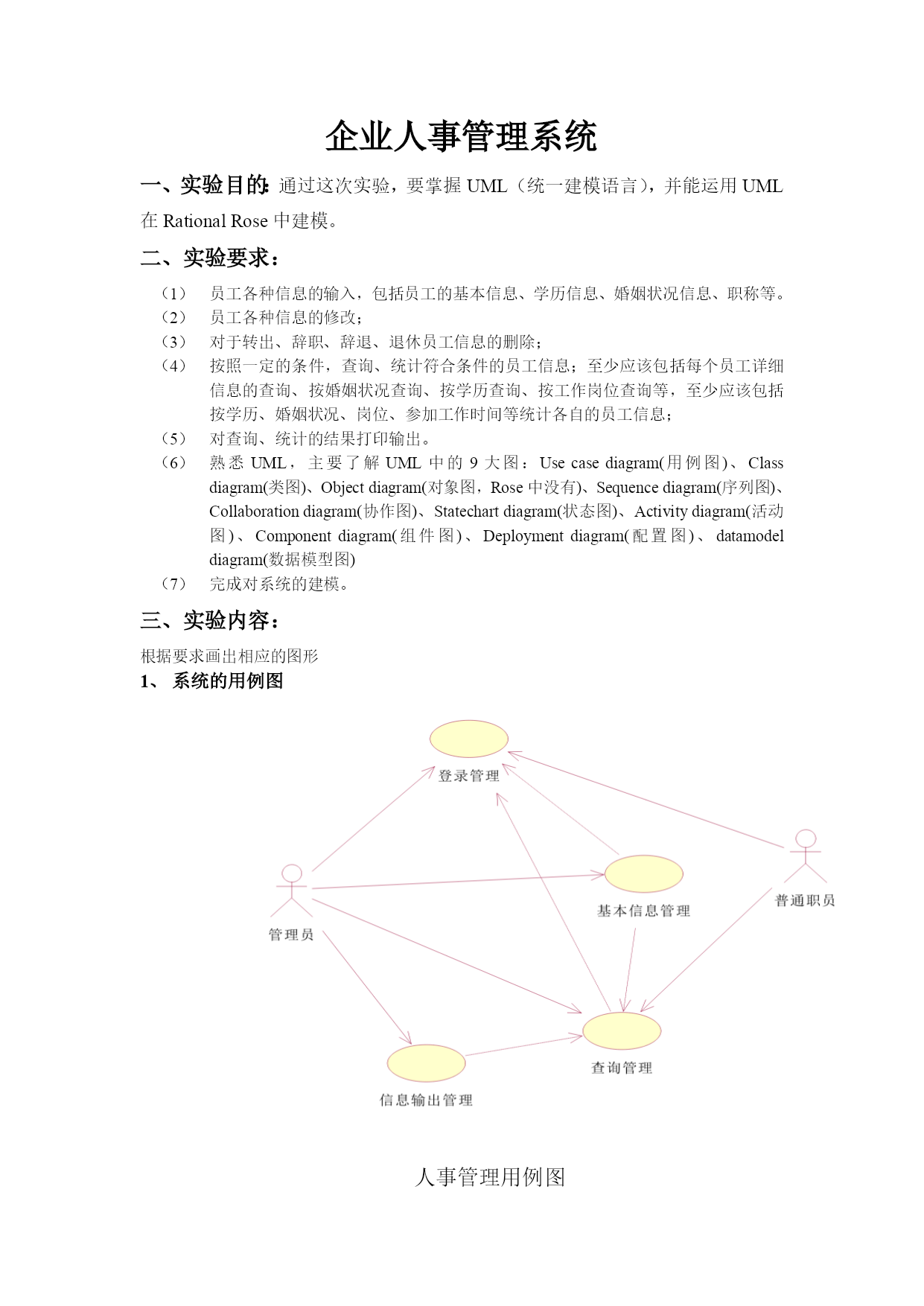

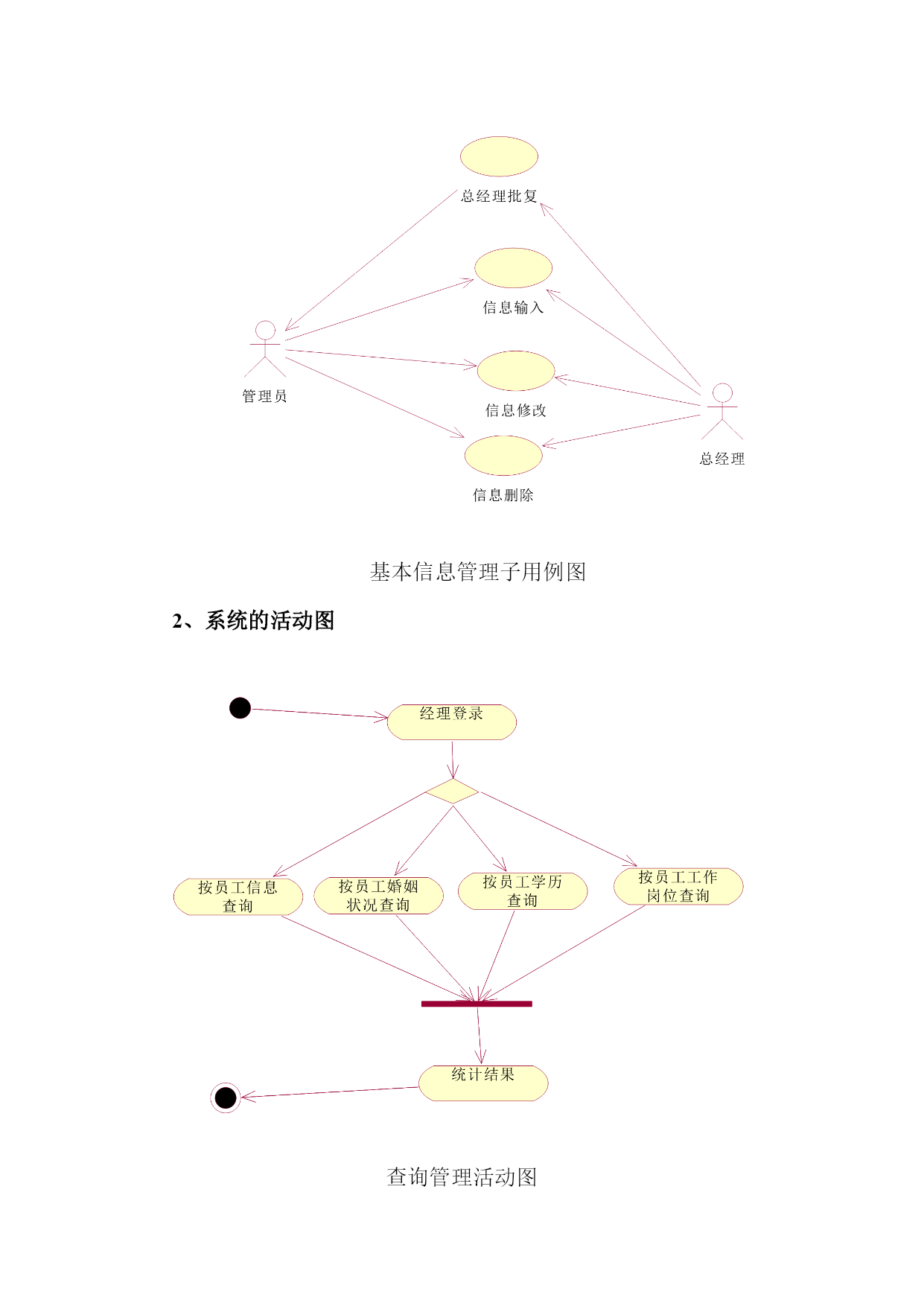

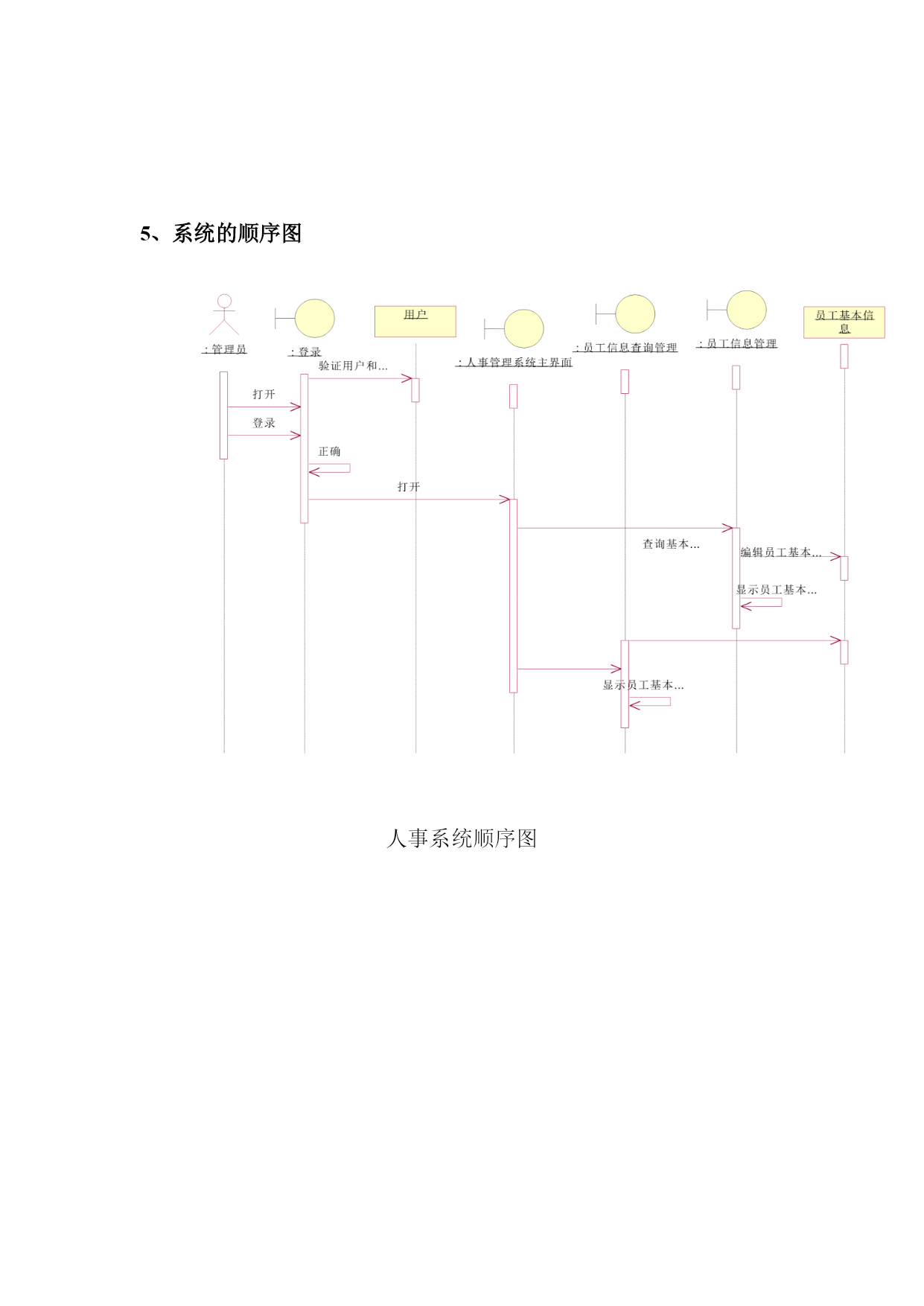

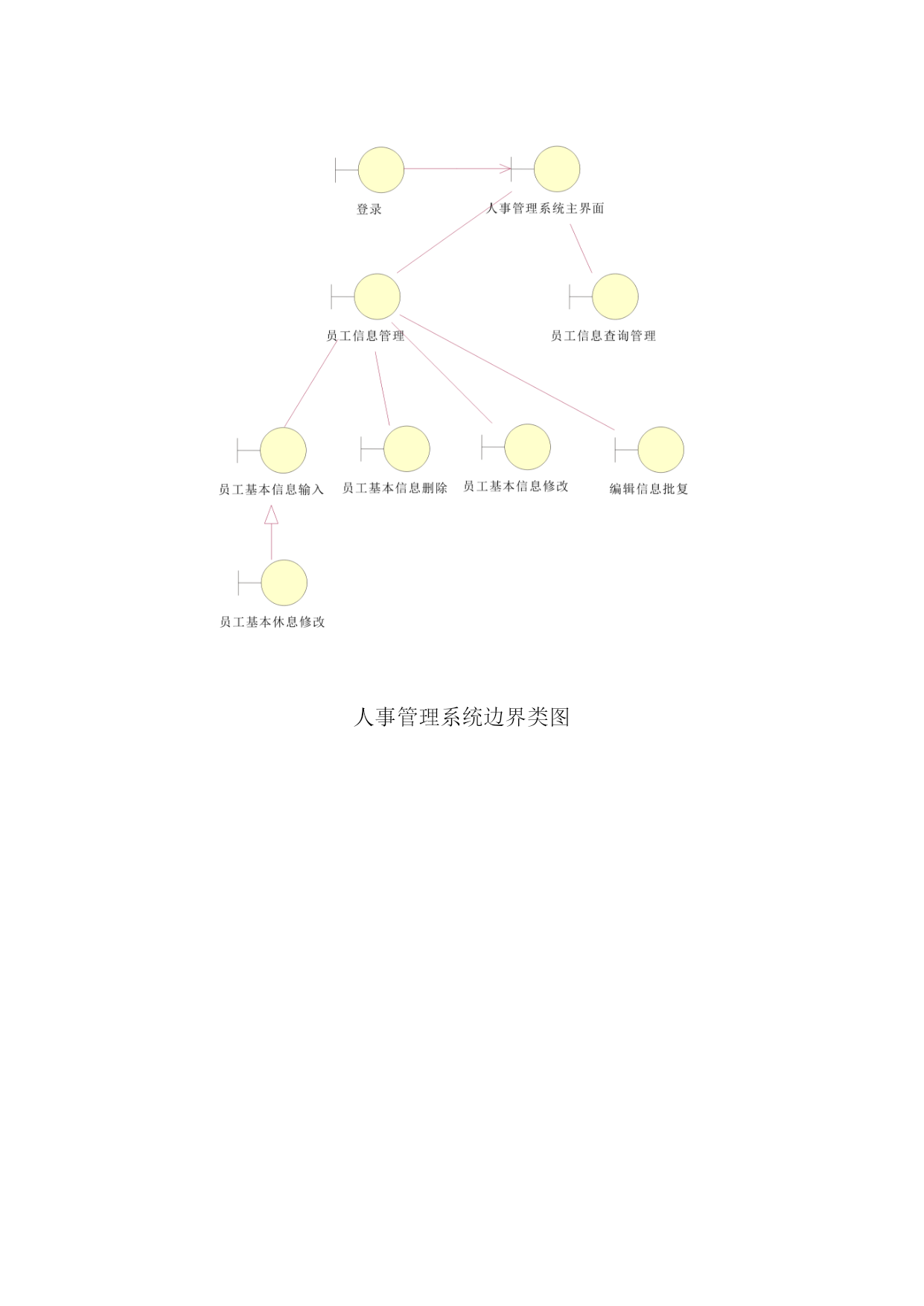

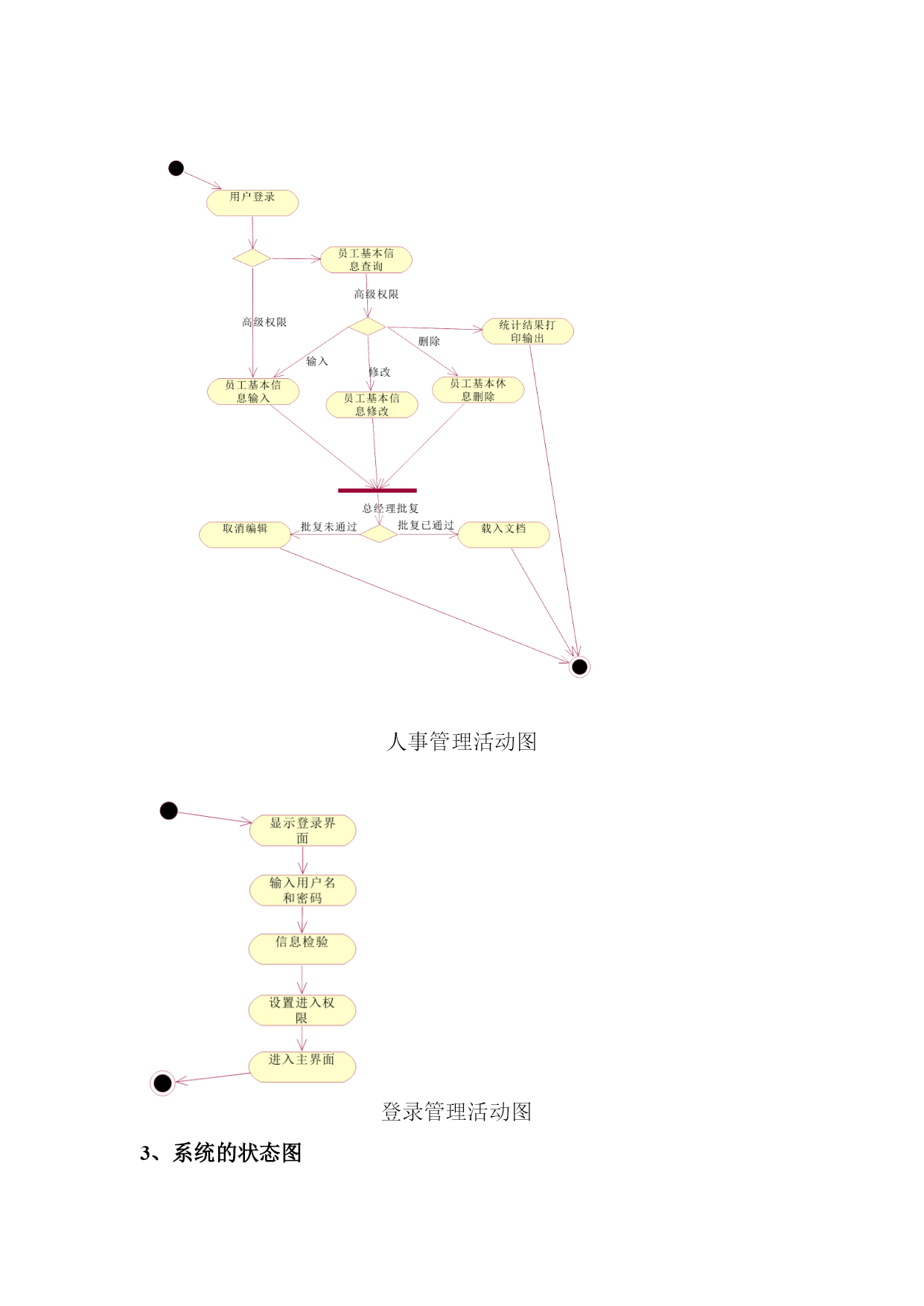

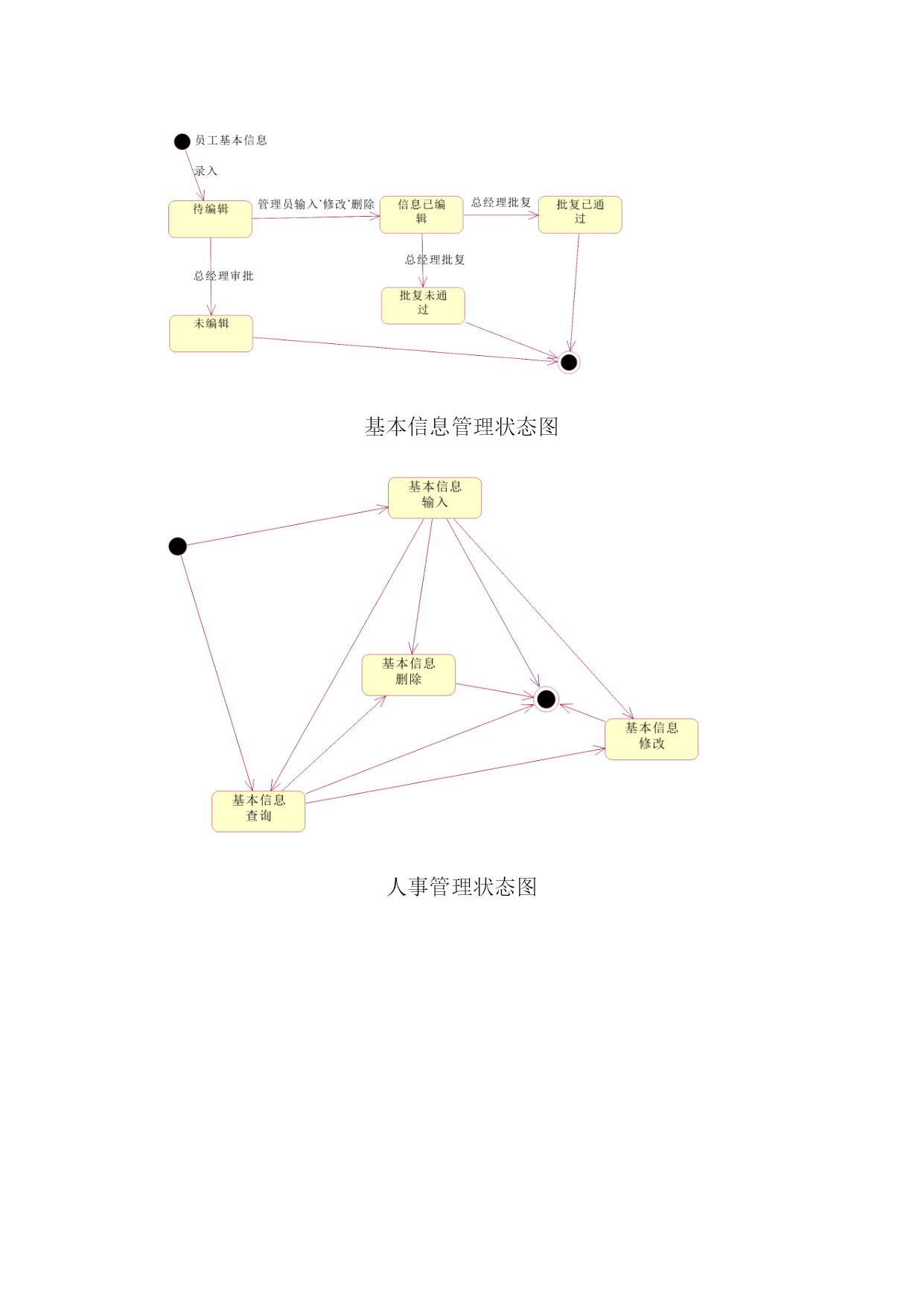

题目:UML实验-企业人事管理系统院系：经济管理学院专业：08信息管理与信息系统姓名：赵聪伟学号：200807090052企业人事管理系统一、实验目的：通过这次实验，要掌握UML（统一建模语言），并能运用UML在RationalRose中建模。二、实验要求：员工各种信息的输入，包括员工的基本信息、学历信息、婚姻状况信息、职称等。员工各种信息的修改；对于转出、辞职、辞退、退休员工信息的删除；按照一定的条件，查询、统计符合条件的员工信息；至少应该包括每个员工详细信息的查询、按婚姻状况查询、按学历查询、按工作岗位查询等，至少应该包括按学历、婚姻状况、岗位、参加工作时间等统计各自的员工信息；对查询、统计的结果打印输出。熟悉UML，主要了解UML中的9大图：Usecasediagram(用例图)、Classdiagram(类图)、Objectdiagram(对象图，Rose中没有)、Sequencediagram(序列图)、Collaborationdiagram(协作图)、Statechartdiagram(状态图)、Activitydiagram(活动图)、Componentdiagram(组件图)、Deploymentdiagram(配置图)、datamodeldiagram(数据模型图)完成对系统的建模。三、实验内容：根据要求画出相应的图形系统的用例图人事管理用例图基本信息管理子用例图2、系统的活动图查询管理活动图人事管理活动图登录管理活动图3、系统的状态图基本信息管理状态图人事管理状态图4、企业人事管理系统类图人事管理实体类图人事管理系统边界类图5、系统的顺序图人事系统顺序图
