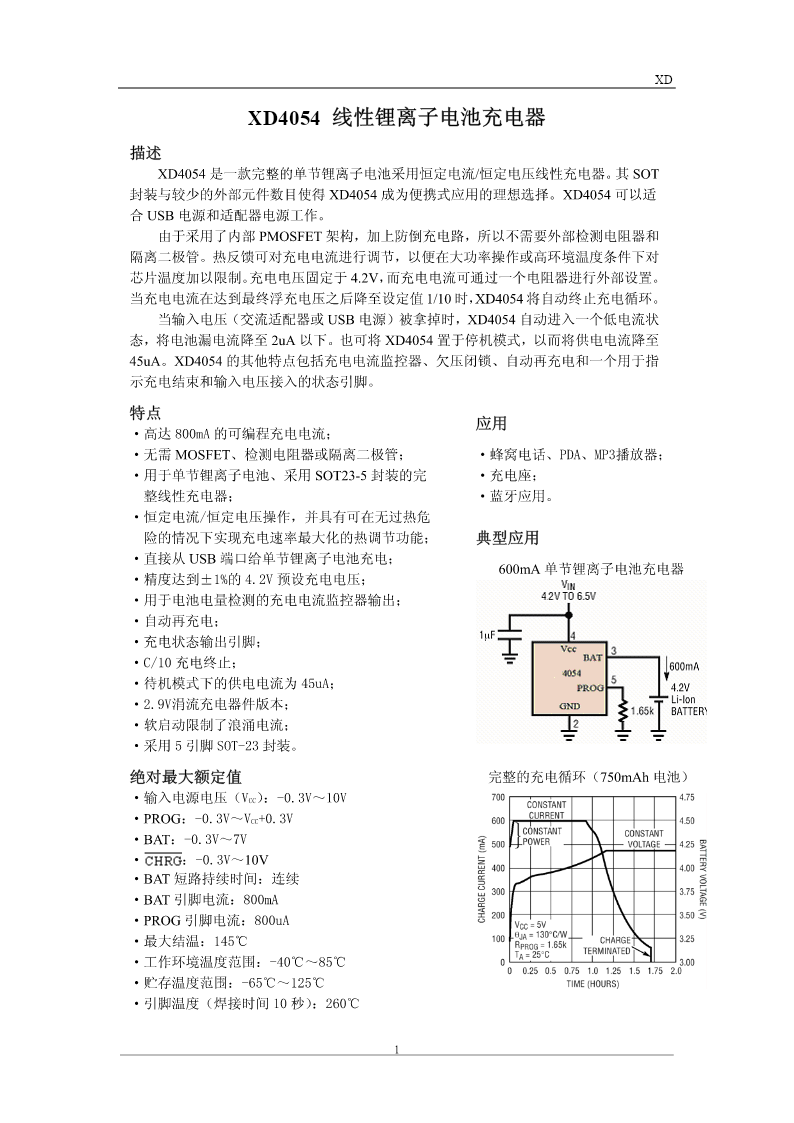

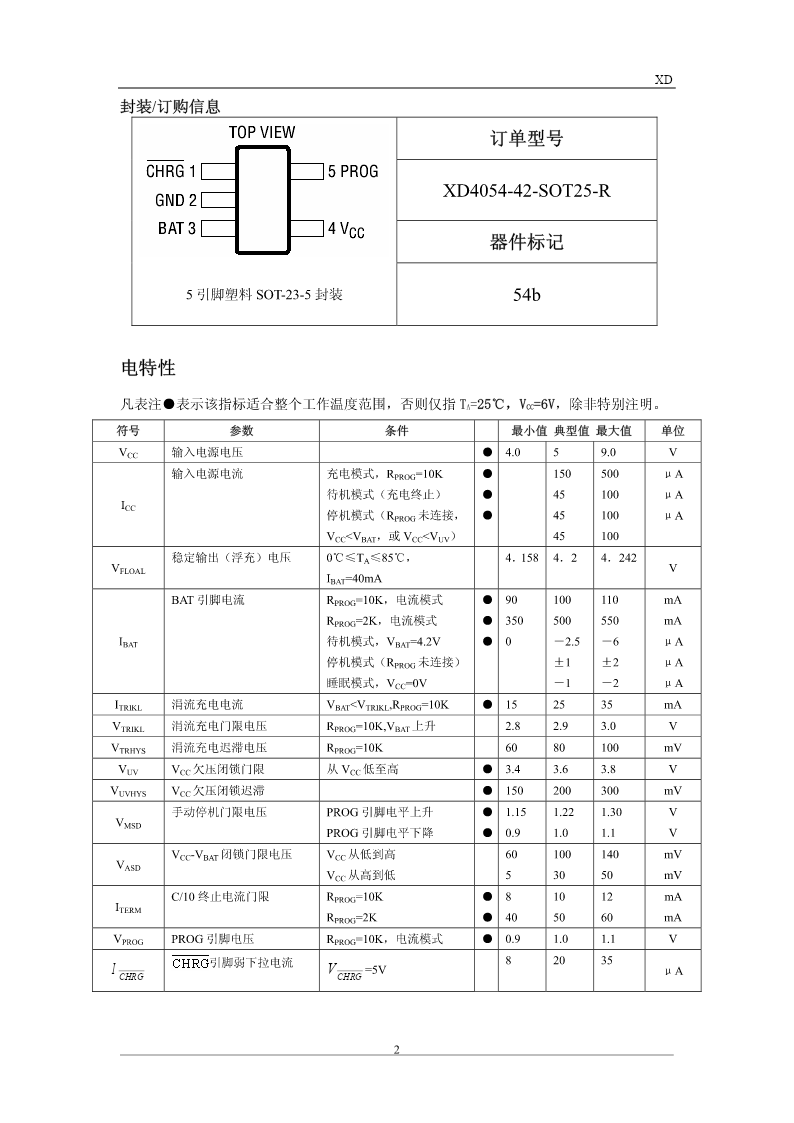

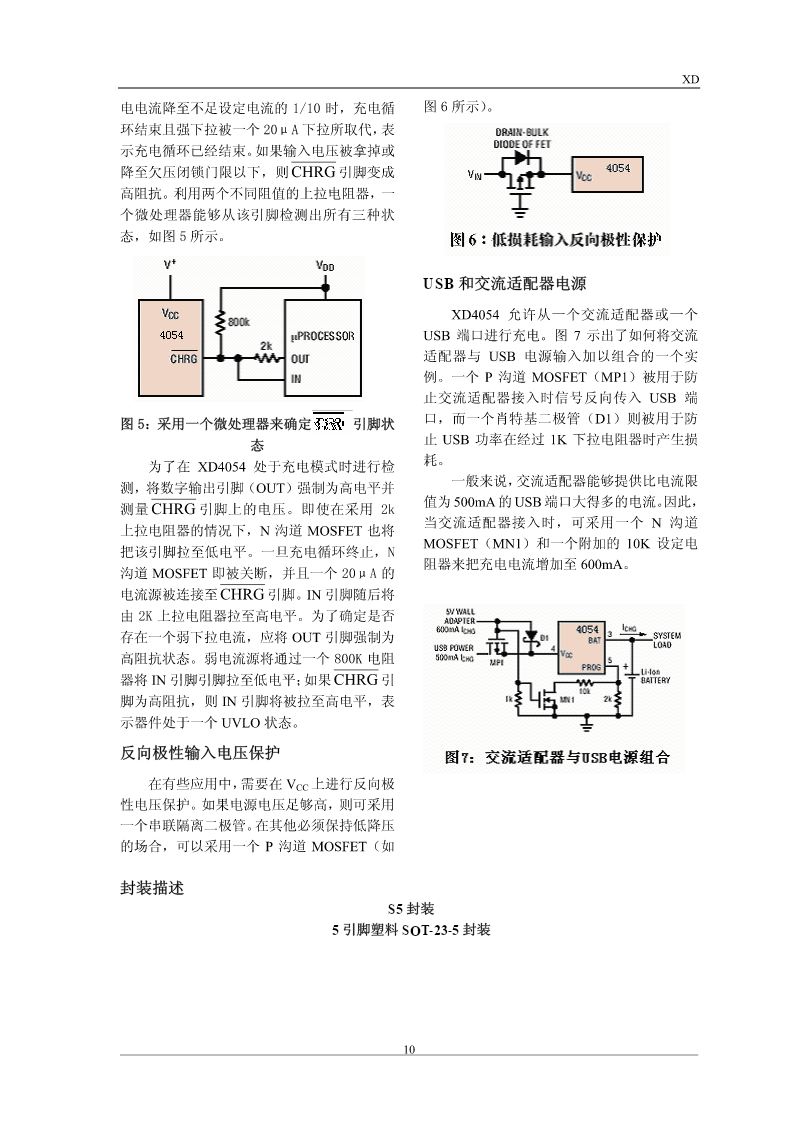

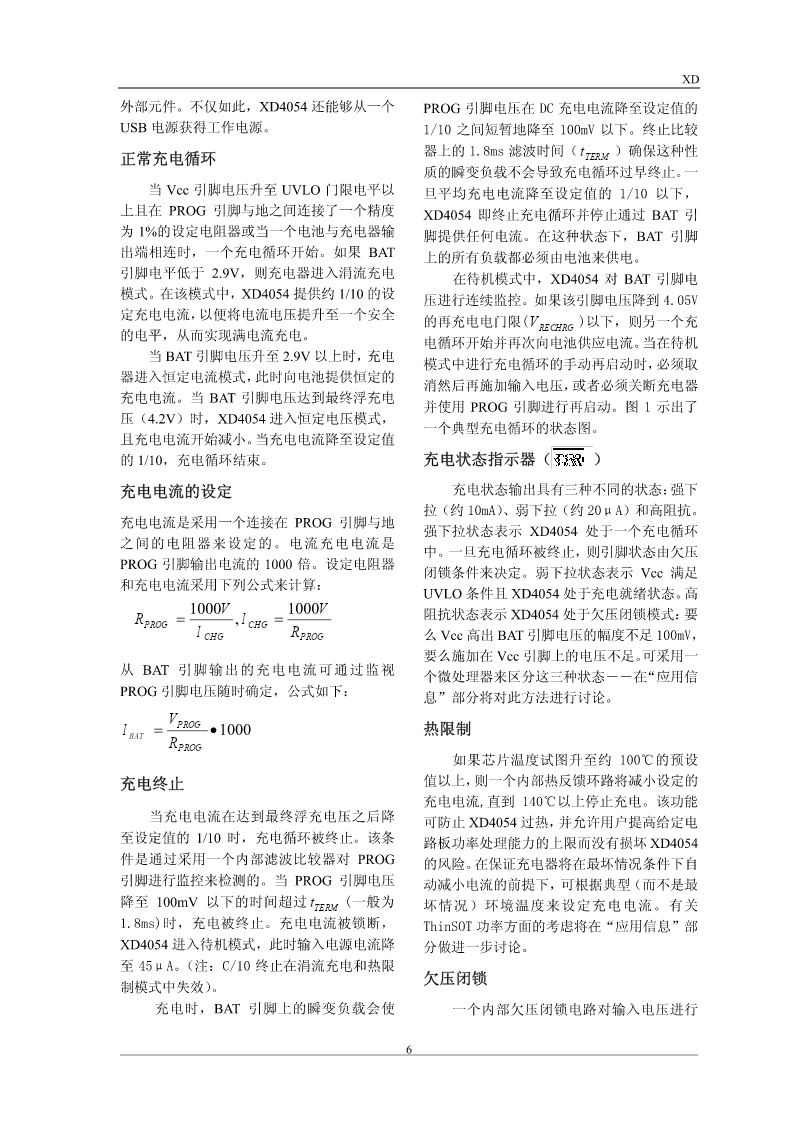

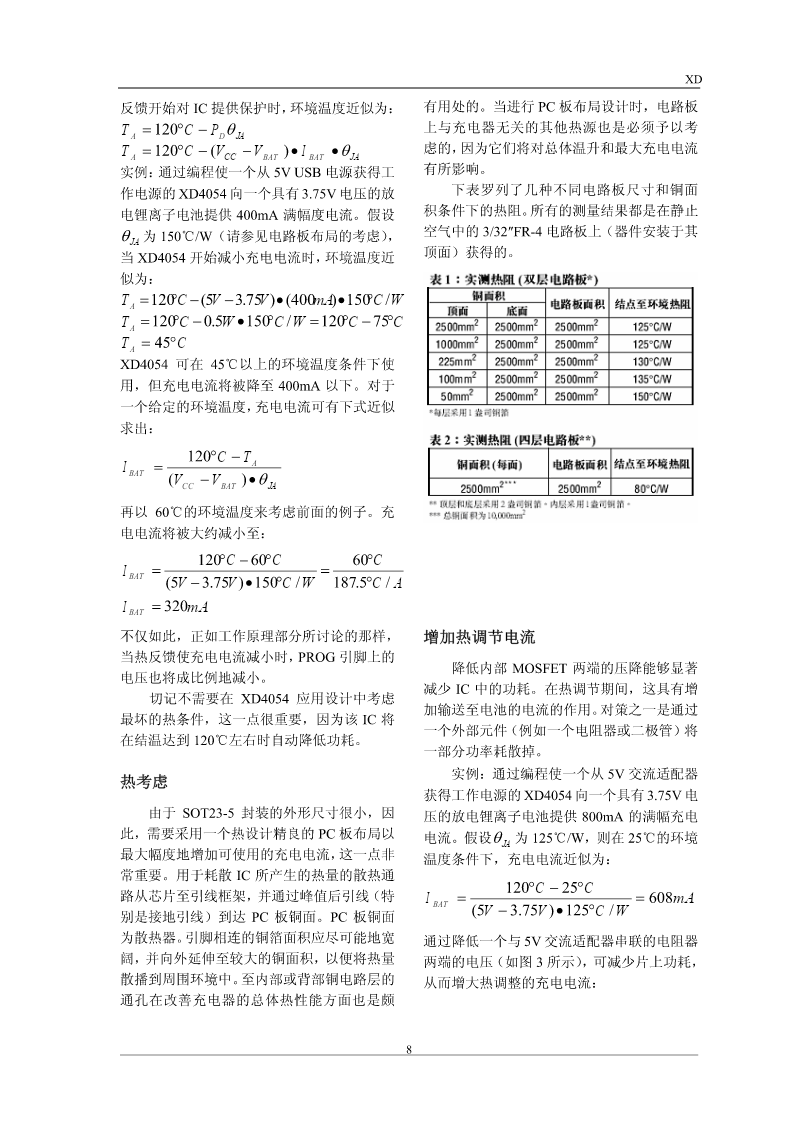

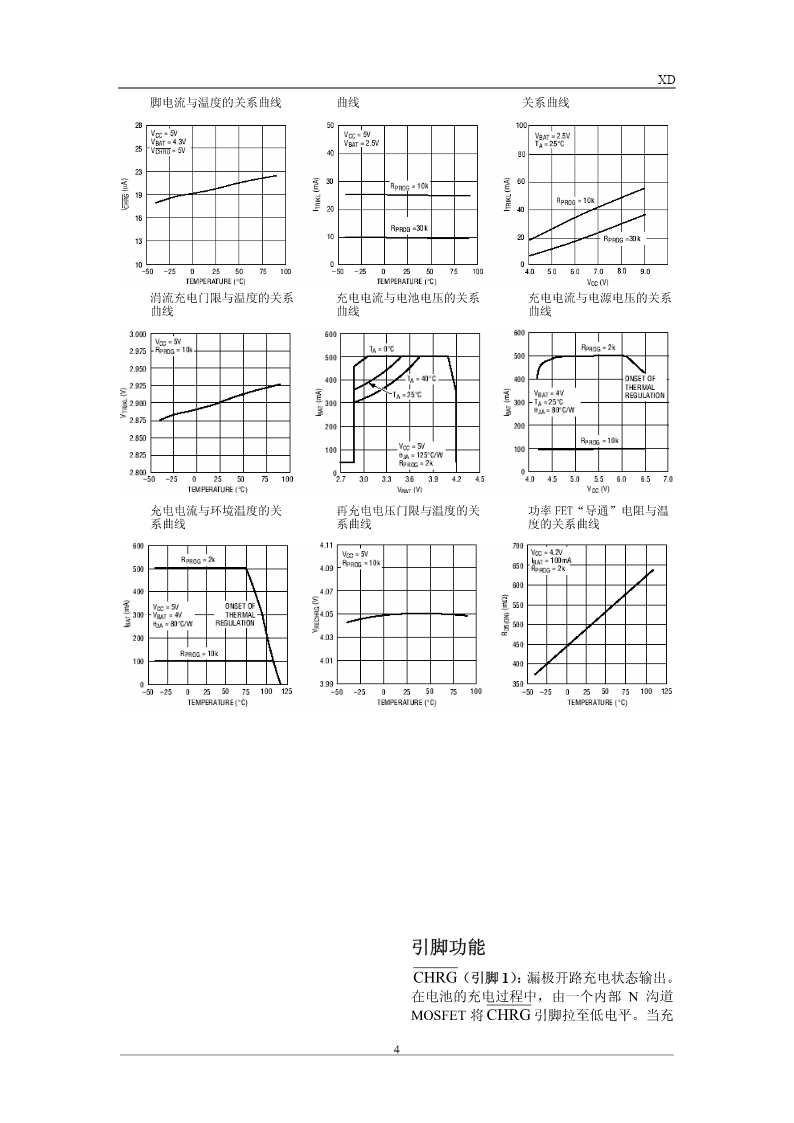

XDXD4054线性锂离子电池充电器描述XD4054是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其SOT封装与较少的外部元件数目使得XD4054成为便携式应用的理想选择。XD4054可以适合USB电源和适配器电源工作。由于采用了内部PMOSFET架构，加上防倒充电路，所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于4.2V，而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值1/10时，XD4054将自动终止充电循环。当输入电压（交流适配器或USB电源）被拿掉时，XD4054自动进入一个低电流状态，将电池漏电流降至2uA以下。也可将XD4054置于停机模式，以而将供电电流降至45uA。XD4054的其他特点包括充电电流监控器、欠压闭锁、自动再充电和一个用于指示充电结束和输入电压接入的状态引脚。特点应用·高达800mA的可编程充电电流；·无需MOSFET、检测电阻器或隔离二极管；·蜂窝电话、PDA、MP3播放器；·用于单节锂离子电池、采用SOT23-5封装的完·充电座；整线性充电器；·蓝牙应用。·恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能；典型应用·直接从USB端口给单节锂离子电池充电；600mA单节锂离子电池充电器·精度达到±1%的4.2V预设充电电压；·用于电池电量检测的充电电流监控器输出；·自动再充电；·充电状态输出引脚；·C/10充电终止；·待机模式下的供电电流为45uA；·2.9V涓流充电器件版本；·软启动限制了浪涌电流；·采用5引脚SOT-23封装。绝对最大额定值完整的充电循环（750mAh电池）·输入电源电压（VCC）：-0.3V～10V·PROG：-0.3V～VCC+0.3V·BAT：-0.3V～7V·：-0.3V～10V·BAT短路持续时间：连续·BAT引脚电流：800mA·PROG引脚电流：800uA·最大结温：145℃·工作环境温度范围：-40℃～85℃·贮存温度范围：-65℃～125℃·引脚温度（焊接时间10秒）：260℃1XD封装/订购信息订单型号XD4054-42-SOT25-R器件标记5引脚塑料SOT-23-5封装54b电特性凡表注●表示该指标适合整个工作温度范围，否则仅指TA=25℃，VCC=6V，除非特别注明。符号参数条件最小值典型值最大值单位VCC输入电源电压●4.059.0V输入电源电流充电模式，RPROG=10K●150500μA待机模式（充电终止）●45100μAICC停机模式（RPROG未连接，●45100μAVCC<VBAT，或VCC<VUV）45100稳定输出（浮充）电压0℃≤TA≤85℃，4．1584．24．242VFLOALVIBAT=40mABAT引脚电流RPROG=10K，电流模式●90100110mARPROG=2K，电流模式●350500550mAIBAT待机模式，VBAT=4.2V●0－2.5－6μA停机模式（RPROG未连接）±1±2μA睡眠模式，VCC=0V－1－2μAITRIKL涓流充电电流VBAT<VTRIKL,RPROG=10K●152535mAVTRIKL涓流充电门限电压RPROG=10K,VBAT上升2.82.93.0VVTRHYS涓流充电迟滞电压RPROG=10K6080100mVVUVVCC欠压闭锁门限从VCC低至高●3.43.63.8VVUVHYSVCC欠压闭锁迟滞●150200300mV手动停机门限电压PROG引脚电平上升●1.151.221.30VVMSDPROG引脚电平下降●0.91.01.1VVCC-VBAT闭锁门限电压VCC从低到高60100140mVVASDVCC从高到低53050mVC/10终止电流门限RPROG=10K●81012mAITERMRPROG=2K●405060mAVPROGPROG引脚电压RPROG=10K，电流模式●0.91.01.1V引脚弱下拉电流82035IV=5VμCHRGCHRGA2XD引脚输出低电压0.10.30.5VI=5mAVCHRGCHRGΔVRECHRG再充电电池门限电压VFLOAT-VRECHRG100150200mVTLIM限定温度模式中的结温120℃功率FET“导通”电阻650RONmΩ（在VCC与BAT之间）tss软启动时间IBAT=0至IB
