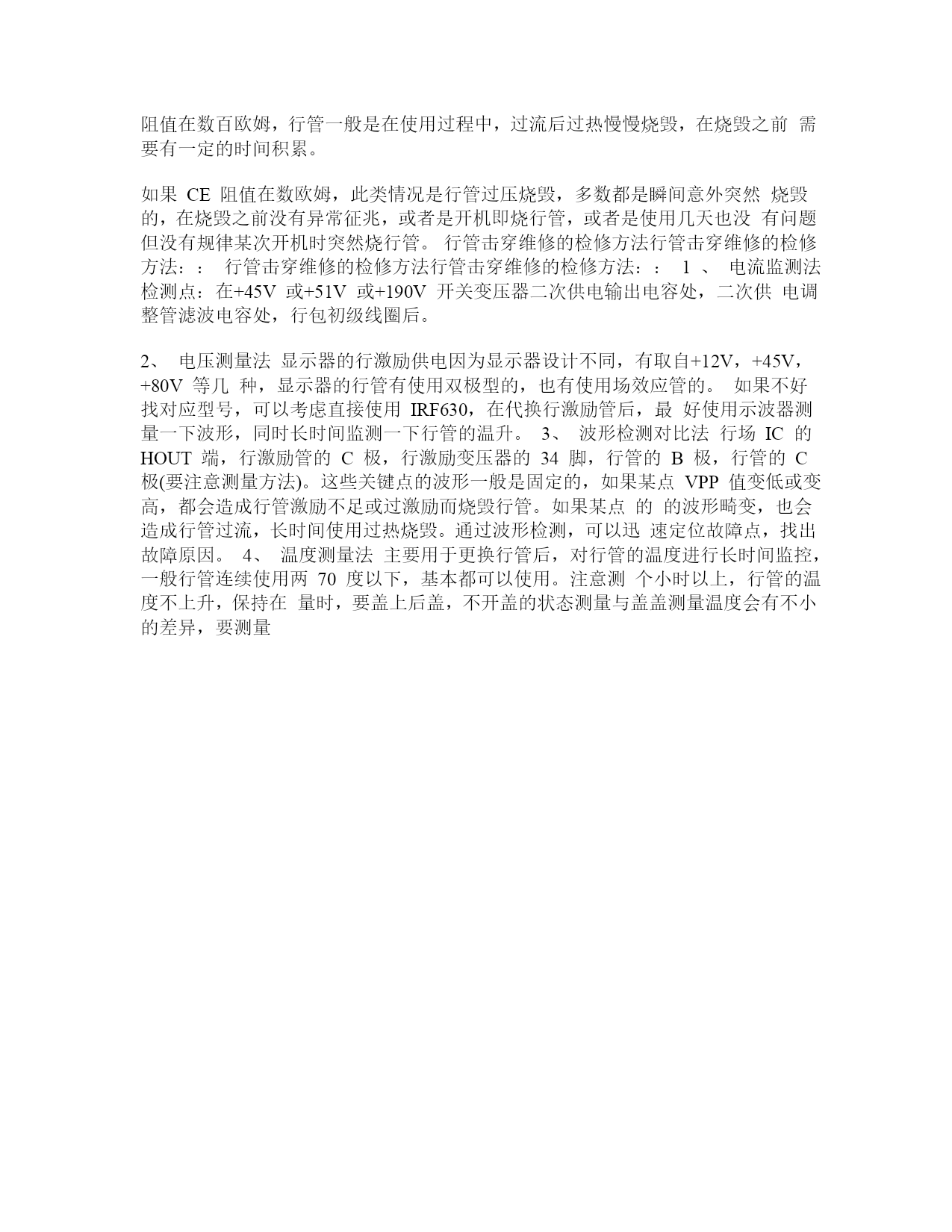

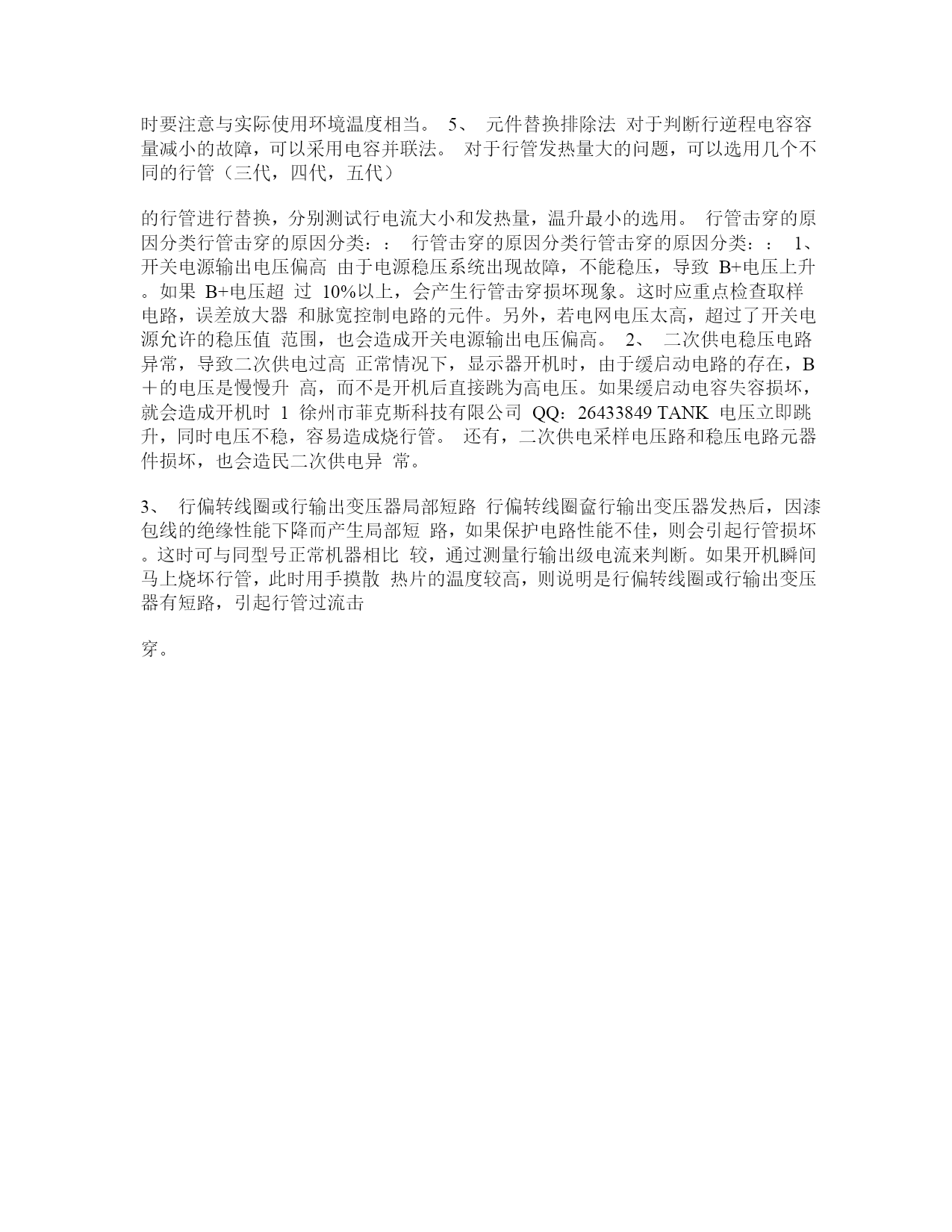

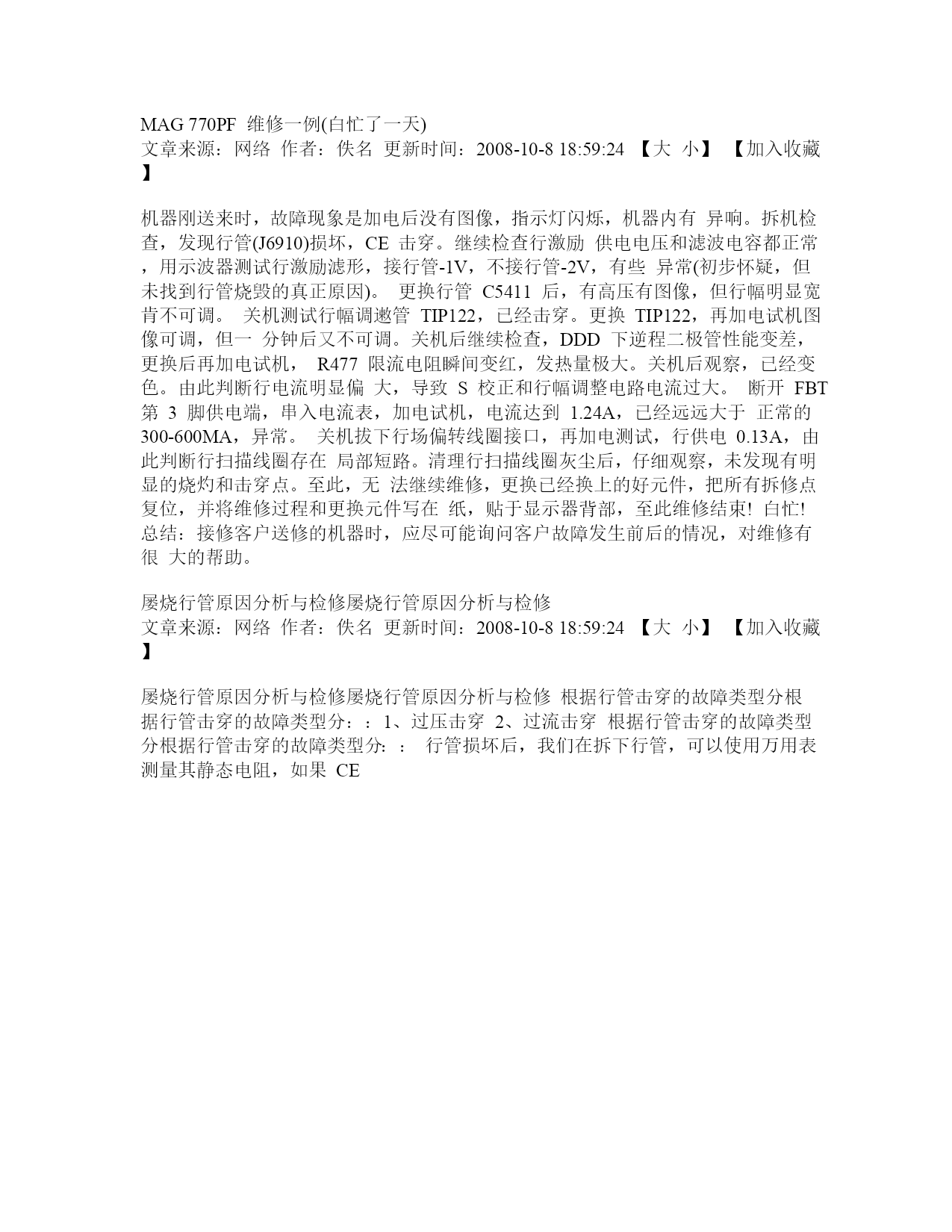

MAG770PF维修一例(白忙了一天)文章来源：网络作者：佚名更新时间：2008-10-818:59:24【大小】【加入收藏】机器刚送来时，故障现象是加电后没有图像，指示灯闪烁，机器内有异响。拆机检查，发现行管(J6910)损坏，CE击穿。继续检查行激励供电电压和滤波电容都正常，用示波器测试行激励滤形，接行管-1V，不接行管-2V，有些异常(初步怀疑，但未找到行管烧毁的真正原因)。更换行管C5411后，有高压有图像，但行幅明显宽肯不可调。关机测试行幅调遫管TIP122，已经击穿。更换TIP122，再加电试机图像可调，但一分钟后又不可调。关机后继续检查，DDD下逆程二极管性能变差，更换后再加电试机，R477限流电阻瞬间变红，发热量极大。关机后观察，已经变色。由此判断行电流明显偏大，导致S校正和行幅调整电路电流过大。断开FBT第3脚供电端，串入电流表，加电试机，电流达到1.24A，已经远远大于正常的300-600MA，异常。关机拔下行场偏转线圈接口，再加电测试，行供电0.13A，由此判断行扫描线圈存在局部短路。清理行扫描线圈灰尘后，仔细观察，未发现有明显的烧灼和击穿点。至此，无法继续维修，更换已经换上的好元件，把所有拆修点复位，并将维修过程和更换元件写在纸，贴于显示器背部，至此维修结束!白忙!总结：接修客户送修的机器时，应尽可能询问客户故障发生前后的情况，对维修有很大的帮助。屡烧行管原因分析与检修屡烧行管原因分析与检修文章来源：网络作者：佚名更新时间：2008-10-818:59:24【大小】【加入收藏】屡烧行管原因分析与检修屡烧行管原因分析与检修根据行管击穿的故障类型分根据行管击穿的故障类型分：：1、过压击穿2、过流击穿根据行管击穿的故障类型分根据行管击穿的故障类型分：：行管损坏后，我们在拆下行管，可以使用万用表测量其静态电阻，如果CE阻值在数百欧姆，行管一般是在使用过程中，过流后过热慢慢烧毁，在烧毁之前需要有一定的时间积累。如果CE阻值在数欧姆，此类情况是行管过压烧毁，多数都是瞬间意外突然烧毁的，在烧毁之前没有异常征兆，或者是开机即烧行管，或者是使用几天也没有问题但没有规律某次开机时突然烧行管。行管击穿维修的检修方法行管击穿维修的检修方法：：行管击穿维修的检修方法行管击穿维修的检修方法：：1、电流监测法检测点：在+45V或+51V或+190V开关变压器二次供电输出电容处，二次供电调整管滤波电容处，行包初级线圈后。2、电压测量法显示器的行激励供电因为显示器设计不同，有取自+12V，+45V，+80V等几种，显示器的行管有使用双极型的，也有使用场效应管的。如果不好找对应型号，可以考虑直接使用IRF630，在代换行激励管后，最好使用示波器测量一下波形，同时长时间监测一下行管的温升。3、波形检测对比法行场IC的HOUT端，行激励管的C极，行激励变压器的34脚，行管的B极，行管的C极(要注意测量方法)。这些关键点的波形一般是固定的，如果某点VPP值变低或变高，都会造成行管激励不足或过激励而烧毁行管。如果某点的的波形畸变，也会造成行管过流，长时间使用过热烧毁。通过波形检测，可以迅速定位故障点，找出故障原因。4、温度测量法主要用于更换行管后，对行管的温度进行长时间监控，一般行管连续使用两70度以下，基本都可以使用。注意测个小时以上，行管的温度不上升，保持在量时，要盖上后盖，不开盖的状态测量与盖盖测量温度会有不小的差异，要测量时要注意与实际使用环境温度相当。5、元件替换排除法对于判断行逆程电容容量减小的故障，可以采用电容并联法。对于行管发热量大的问题，可以选用几个不同的行管（三代，四代，五代）的行管进行替换，分别测试行电流大小和发热量，温升最小的选用。行管击穿的原因分类行管击穿的原因分类：：行管击穿的原因分类行管击穿的原因分类：：1、开关电源输出电压偏高由于电源稳压系统出现故障，不能稳压，导致B+电压上升。如果B+电压超过10%以上，会产生行管击穿损坏现象。这时应重点检查取样电路，误差放大器和脉宽控制电路的元件。另外，若电网电压太高，超过了开关电源允许的稳压值范围，也会造成开关电源输出电压偏高。2、二次供电稳压电路异常，导致二次供电过高正常情况下，显示器开机时，由于缓启动电路的存在，B＋的电压是慢慢升高，而不是开机后直接跳为高电压。如果缓启动电容失容损坏，就会造成开机时1徐州市菲克斯科技有限公司QQ：26433849TANK电压立即跳升，同时电压不稳，容易造成烧行管。还有，二次供电采样电压路和稳压电路元器件损坏，也会造民二次供电异常。3、行偏转线圈或行输出变压器局部短路行偏转线圈奩行输出变压器发热后，因漆包线的绝缘性能下降而产生局部短路，如果保护电路性能不佳，则会引起行管损坏。这时可与同型号正常机器相比
