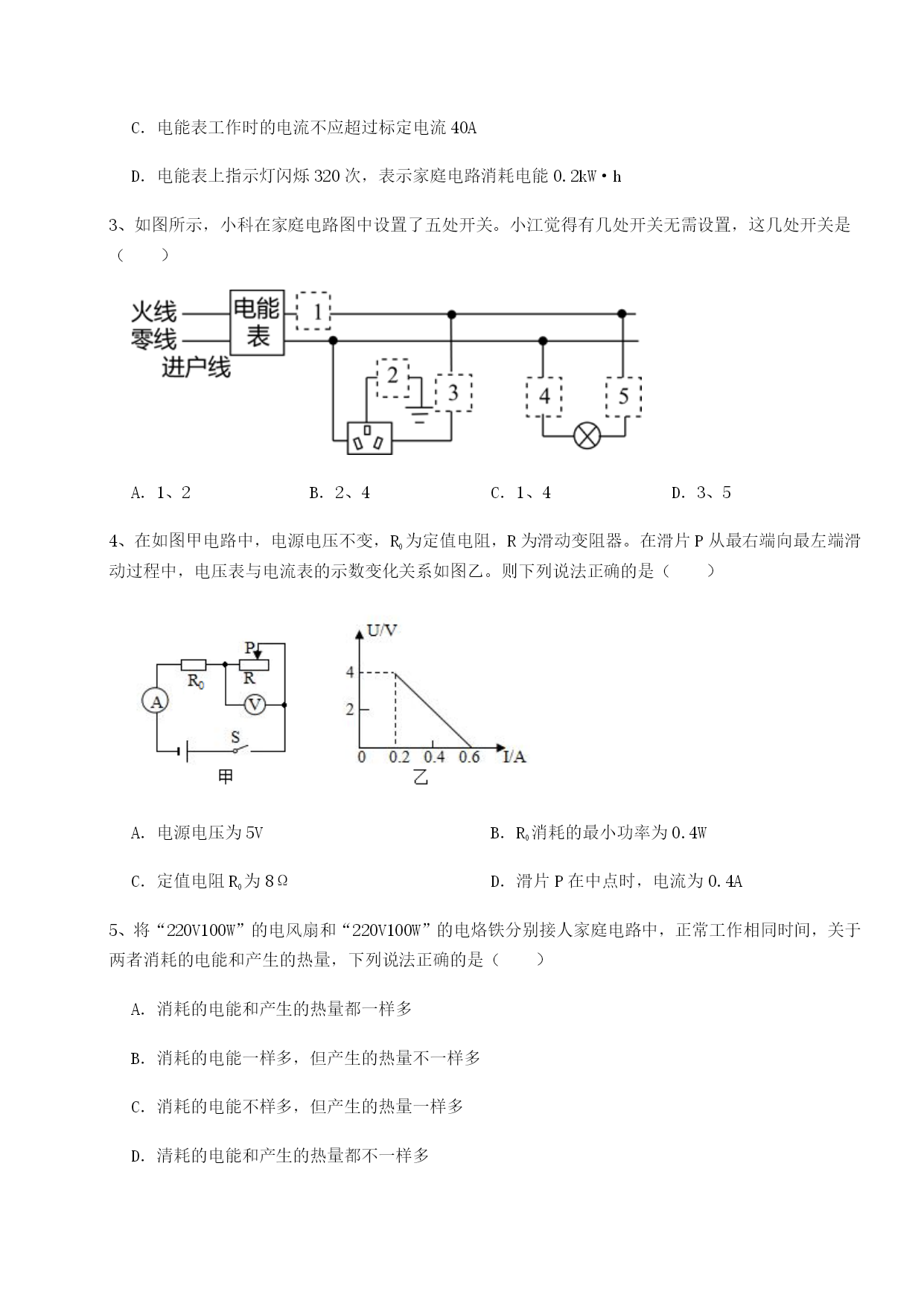

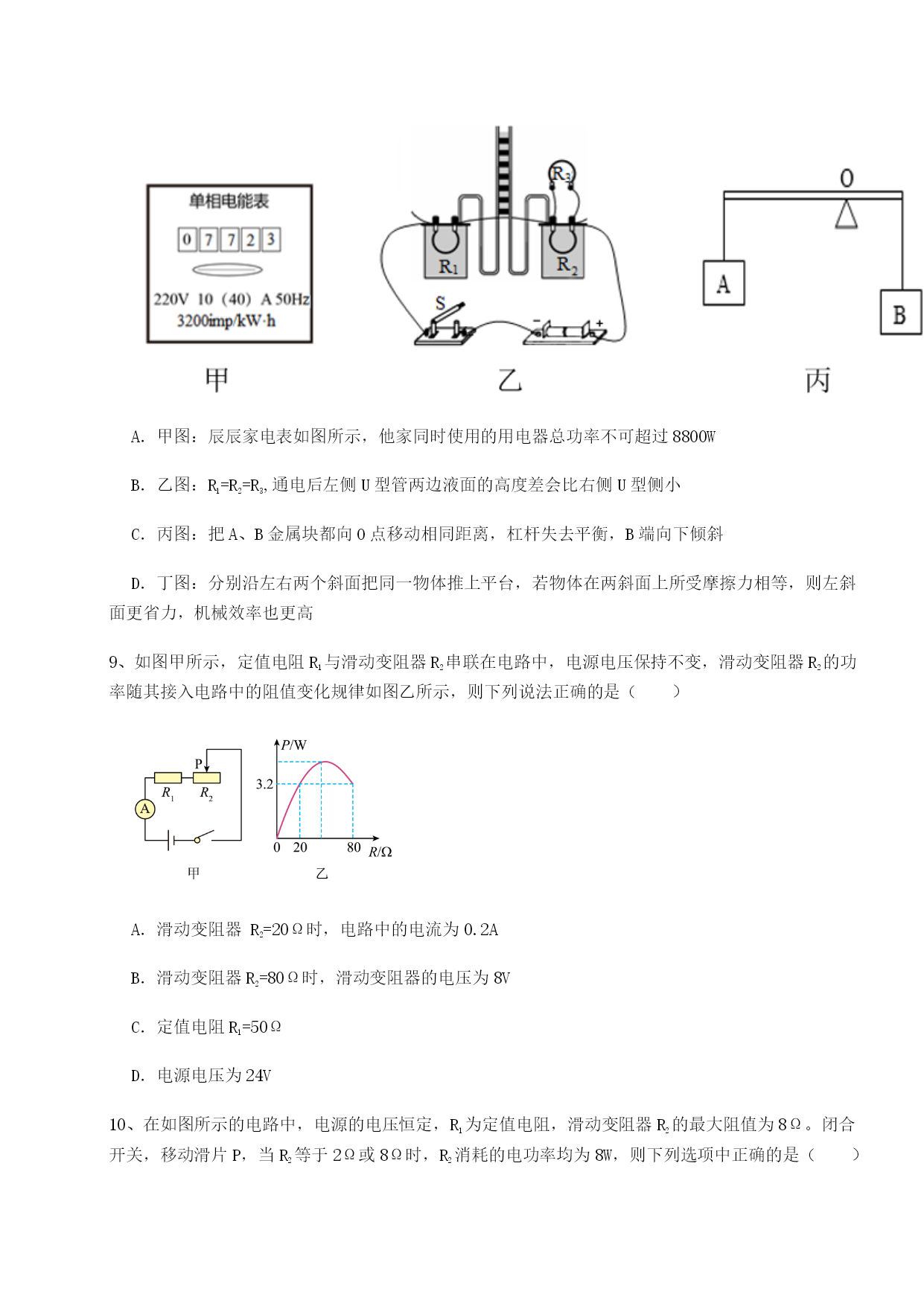

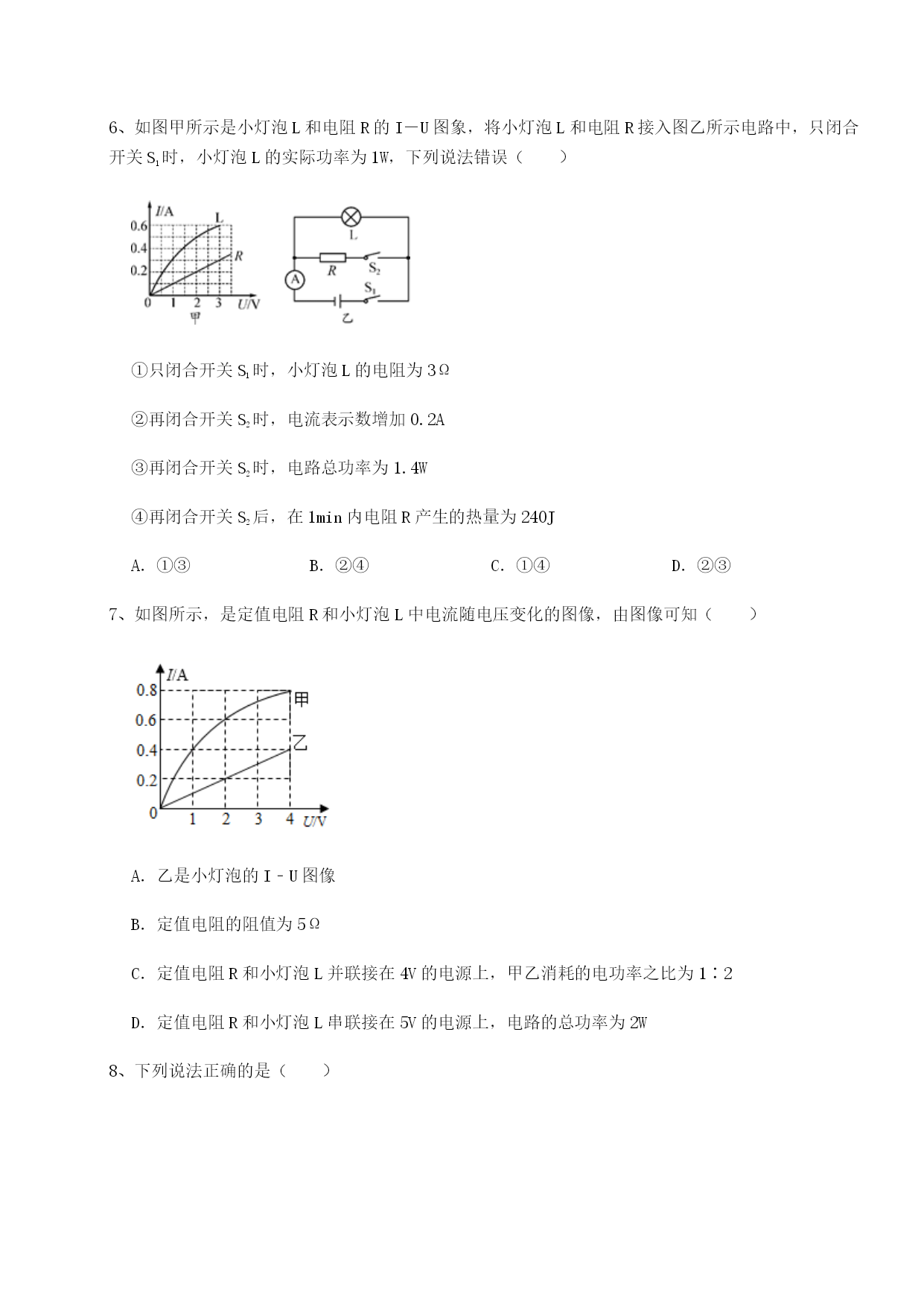

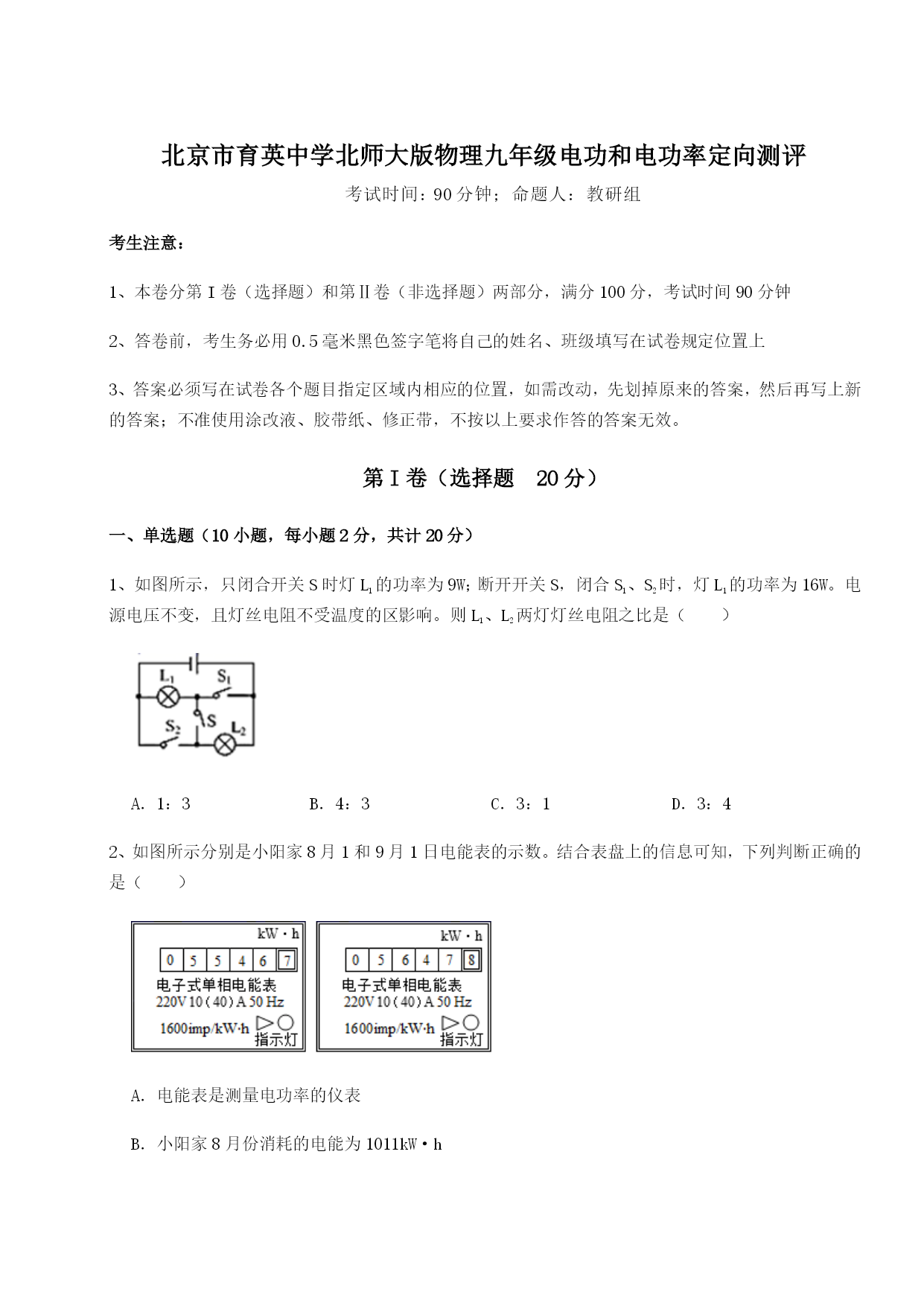

北京市育英中学北师大版物理九年级电功和电功率定向测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，只闭合开关S时灯L1的功率为9W；断开开关S，闭合S1、S2时，灯L1的功率为16W。电源电压不变，且灯丝电阻不受温度的区影响。则L1、L2两灯灯丝电阻之比是（）A．1：3B．4：3C．3：1D．3：42、如图所示分别是小阳家8月1和9月1日电能表的示数。结合表盘上的信息可知，下列判断正确的是（）A．电能表是测量电功率的仪表B．小阳家8月份消耗的电能为1011kW·hC．电能表工作时的电流不应超过标定电流40AD．电能表上指示灯闪烁320次，表示家庭电路消耗电能0.2kW·h3、如图所示，小科在家庭电路图中设置了五处开关。小江觉得有几处开关无需设置，这几处开关是（）A．1、2B．2、4C．1、4D．3、54、在如图甲电路中，电源电压不变，R0为定值电阻，R为滑动变阻器。在滑片P从最右端向最左端滑动过程中，电压表与电流表的示数变化关系如图乙。则下列说法正确的是（）A．电源电压为5VB．R0消耗的最小功率为0.4WC．定值电阻R0为8ΩD．滑片P在中点时，电流为0.4A5、将“220V100W”的电风扇和“220V100W”的电烙铁分别接人家庭电路中，正常工作相同时间，关于两者消耗的电能和产生的热量，下列说法正确的是（）A．消耗的电能和产生的热量都一样多B．消耗的电能一样多，但产生的热量不一样多C．消耗的电能不样多，但产生的热量一样多D．清耗的电能和产生的热量都不一样多6、如图甲所示是小灯泡L和电阻R的I－U图象，将小灯泡L和电阻R接入图乙所示电路中，只闭合开关S1时，小灯泡L的实际功率为1W，下列说法错误（）①只闭合开关S1时，小灯泡L的电阻为3Ω②再闭合开关S2时，电流表示数增加0.2A③再闭合开关S2时，电路总功率为1.4W④再闭合开关S2后，在1min内电阻R产生的热量为240JA．①③B．②④C．①④D．②③7、如图所示，是定值电阻R和小灯泡L中电流随电压变化的图像，由图像可知（）A．乙是小灯泡的I﹣U图像B．定值电阻的阻值为5ΩC．定值电阻R和小灯泡L并联接在4V的电源上，甲乙消耗的电功率之比为1∶2D．定值电阻R和小灯泡L串联接在5V的电源上，电路的总功率为2W8、下列说法正确的是（）A．甲图：辰辰家电表如图所示，他家同时使用的用电器总功率不可超过8800WB．乙图：R1=R2=R3,通电后左侧U型管两边液面的高度差会比右侧U型侧小C．丙图：把A、B金属块都向O点移动相同距离，杠杆失去平衡，B端向下倾斜D．丁图：分别沿左右两个斜面把同一物体推上平台，若物体在两斜面上所受摩擦力相等，则左斜面更省力，机械效率也更高9、如图甲所示，定值电阻R1与滑动变阻器R2串联在电路中，电源电压保持不变，滑动变阻器R2的功率随其接入电路中的阻值变化规律如图乙所示，则下列说法正确的是（）A．滑动变阻器R2=20Ω时，电路中的电流为0.2AB．滑动变阻器R2=80Ω时，滑动变阻器的电压为8VC．定值电阻R1=50ΩD．电源电压为24V10、在如图所示的电路中，电源的电压恒定，R1为定值电阻，滑动变阻器R2的最大阻值为8Ω。闭合开关，移动滑片P，当R2等于2Ω或8Ω时，R2消耗的电功率均为8W，则下列选项中正确的是（）A．电流表示数最大为6AB．电压表示数最大为6VC．R1的阻值为8ΩD．R2的最大功率为9W第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示的电路中，L1、L2为两个阻值恒定的灯泡，甲、乙是连接实验室常用电流表或电压表的位置。在甲、乙位置分别接入量程不同的某种电表，只闭合开关S1，两灯均发光，两电表指针偏转角度相同。断开开关S1，在甲、乙位置分别接另一种电表，闭合开关S1和S2，两灯均发光，则此时两电表示数之比为，灯泡L1与L2的电功率之比为。2、如图所示，电源电压保持3V不变，小灯泡L上标有“2.5V0.2A”字样，小灯泡的阻值保持不变，开关S1闭合，S2断开时，灯泡正常发光，则R0的电阻值是Ω；若再闭合S2，小灯泡L亮度（选填“变亮”“变暗”或“不变”）
