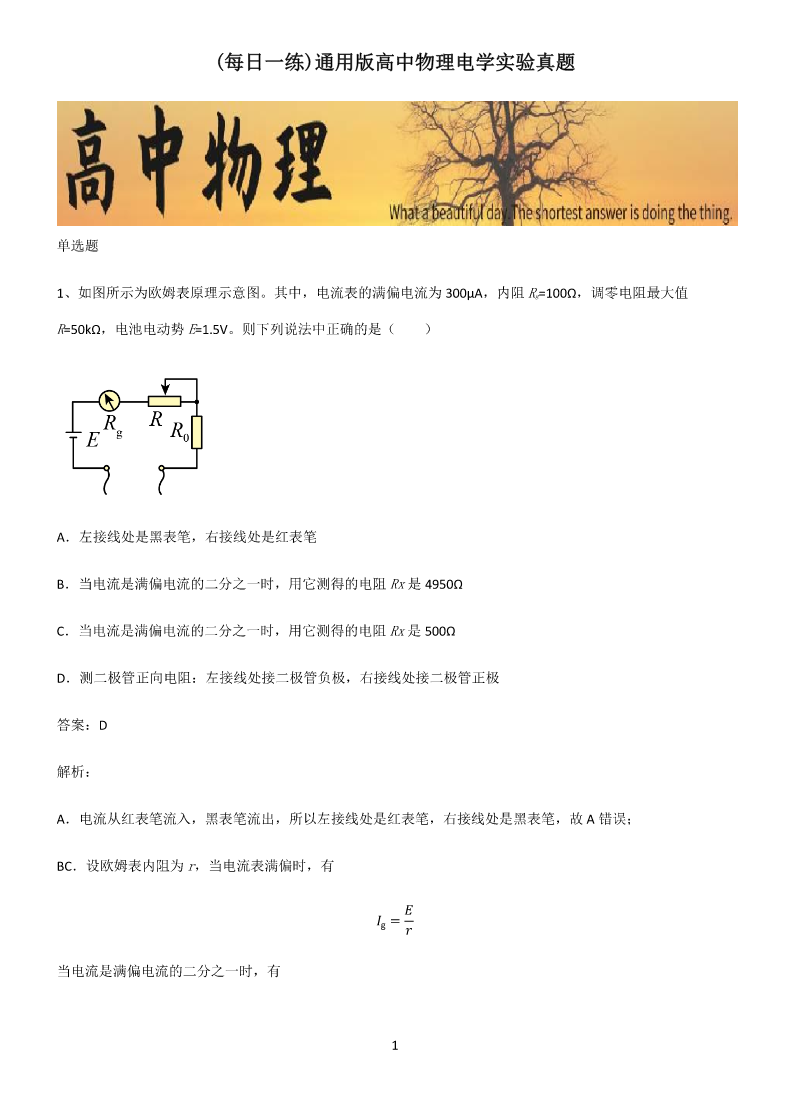

(每日一练)通用版高中物理电学实验真题单选题1、如图所示为欧姆表原理示意图。其中，电流表的满偏电流为300μA，内阻Rg=100Ω，调零电阻最大值R=50kΩ，电池电动势E=1.5V。则下列说法中正确的是（）A．左接线处是黑表笔，右接线处是红表笔B．当电流是满偏电流的二分之一时，用它测得的电阻Rx是4950ΩC．当电流是满偏电流的二分之一时，用它测得的电阻Rx是500ΩD．测二极管正向电阻：左接线处接二极管负极，右接线处接二极管正极答案：D解析：A．电流从红表笔流入，黑表笔流出，所以左接线处是红表笔，右接线处是黑表笔，故A错误；BC．设欧姆表内阻为r，当电流表满偏时，有퐸퐼=g푟当电流是满偏电流的二分之一时，有1퐼g퐸=2푅푥+푟解得푅푥=5000Ω故BC错误；D．测二极管正向电阻时，电流从二极管正极流入、负极流出，所以左接线处接二极管负极，右接线处接二极管正极，故D正确。故选D。2、用伏安法测未知电阻푅푥时，若不知道푅푥的大概值，为了选择正确的电路接法以减小误差，可将电路如图所示连接，只空出电压表的一个接头S，然后将S分别与a，b接触一下，观察电压表和电流表示数变化情况，那么有（）A．若电流表示数有显著变化，S应接a，测量值大于真实值B．若电流表示数有显著变化，S应接b，测量值小于真实值C．若电压表示数有显著变化，S应接a，测量值小于真实值D．若电压表示数有显著变化，S应接b，测量值大于真实值答案：C解析：AB．S分别与a，b接触一下，若电流表读数有显著变化，说明电压表的分流作用明显，S应接b，此时的测量值大于真实值，故AB错误；CD．S分别与a，b接触一下，若电压表读数有显著变化，说明电流表的分压作用明显，S应接a，此时测量值2小于真实值，故C正确，D错误。故选C。3、欧姆表是由表头、干电池和调零电阻等串联而成的，有关欧姆表的使用和连接，正确的叙述是（）A．测电阻前要使红黑表笔相接，进行机械调零，使表头的指针指欧姆零刻度处B．红表笔与表内电池的负极相接，黑表笔与表内电池的正极相接C．测电阻时，表针偏转角度越大，待测电阻值越大D．实验结束，拔出红黑表笔，选择开关可以停在任意位置答案：B解析：A．测电阻前先保持红黑表笔分开，观察指针是否指向表盘最左端，确认是否要进行机械调零，之后根据被测电阻的大约阻值，将选择开关置于合适的挡位上，再将两表笔相接，进行欧姆调零，故A错误；B．由于电流是从红表笔流入、黑表笔流出，所以红表笔与表内电池的负极相接，黑表笔与表内电池的正极相接，故B正确；C．测电阻时，表针偏转角度越大，待测电阻值越小，故C错误；D．实验结束，拔出红黑表笔，选择开关应置于OFF挡或交流电压最高挡，故D错误。故选B。4、测量R的电阻时，如图是伏安法测电阻的部分电路，测量时开关先后接通a和b，观察到电流的表示数有显著变化，电压表的示数几乎不变。为了使测量结果准确（）A．S应接a，测量值偏大3B．S应接a，测量值偏小C．S应接b，测量值偏小D．S应接b，测量值偏大答案：D解析：由于电压表偏差较小，接到a、b两端都不会产生较大误差，而电流表偏差较大，因此电流必须准确测量，S应该接b，根据欧姆定律푈푅=퐼由于电压测量值偏大，从而电阻的测量值偏大。故选D。5、一只“220V40W”的白炽灯泡，在常温下灯丝电阻约为120Ω，正常发光时电阻约为1200Ω。现有一只多用电表的电阻刻度如图所示，用这只表测量该灯泡灯丝的电阻，则（）A．可测量正常发光时的电阻，选择旋钮置于×10挡B．可测量正常发光时的电阻，选择旋钮置于×100挡C．可测量常温下的电阻，选择旋钮置于×10挡D．可测量常温下的电阻，选择旋钮置于×100挡答案：C解析：4AB．正常发光是指白炽灯泡两端电压达到220V时的状态，而多用电表的电源电压很低达不到220V，则不能测量正常发光时的电阻，故AB错误；CD．由于在常温下灯丝的电阻约120Ω，所以用一多用电表(中值电阻为15Ω)测量可测量常温下的电阻，选择旋钮置于×10档，故C正确，D错误；故选C。5
