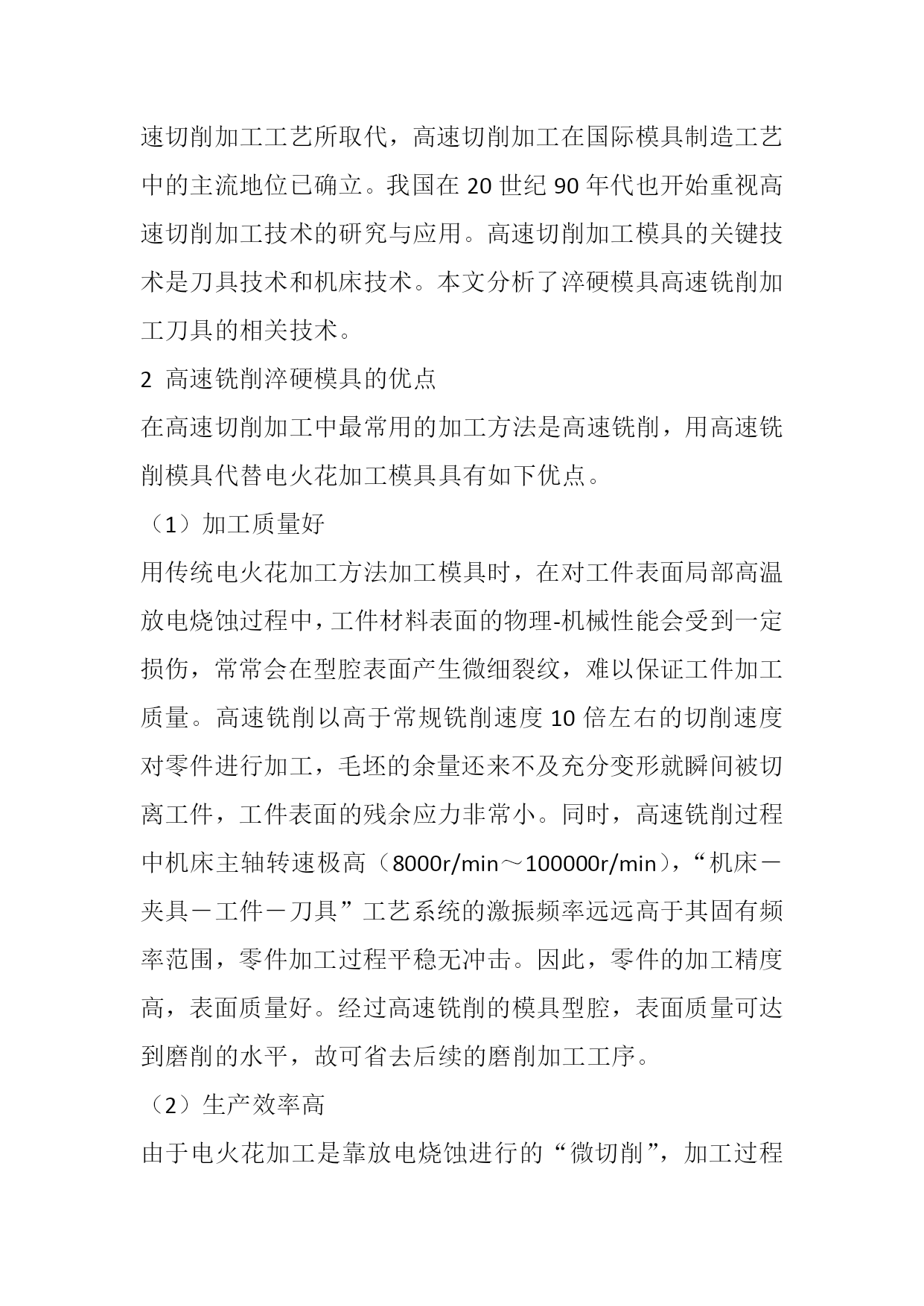

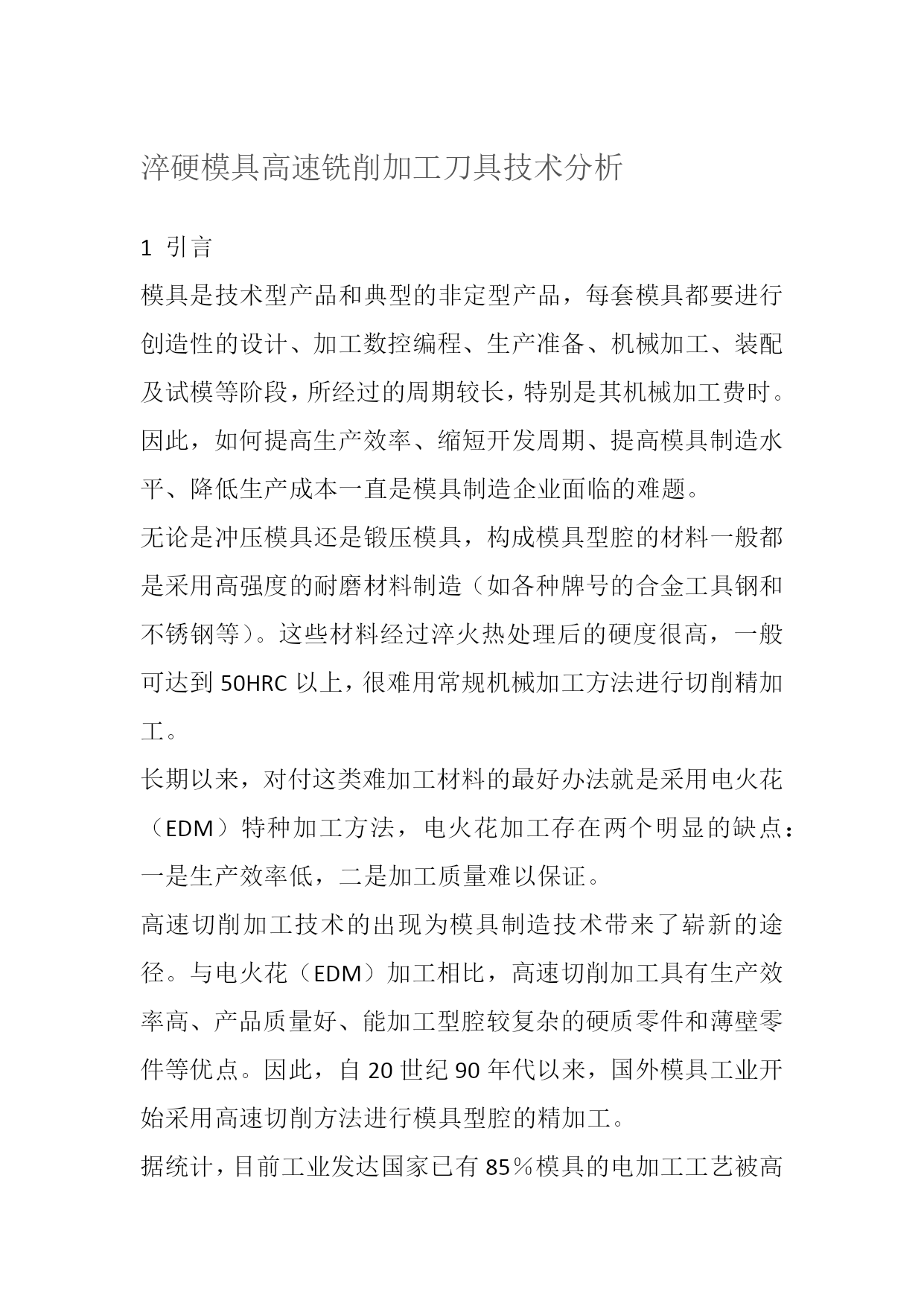

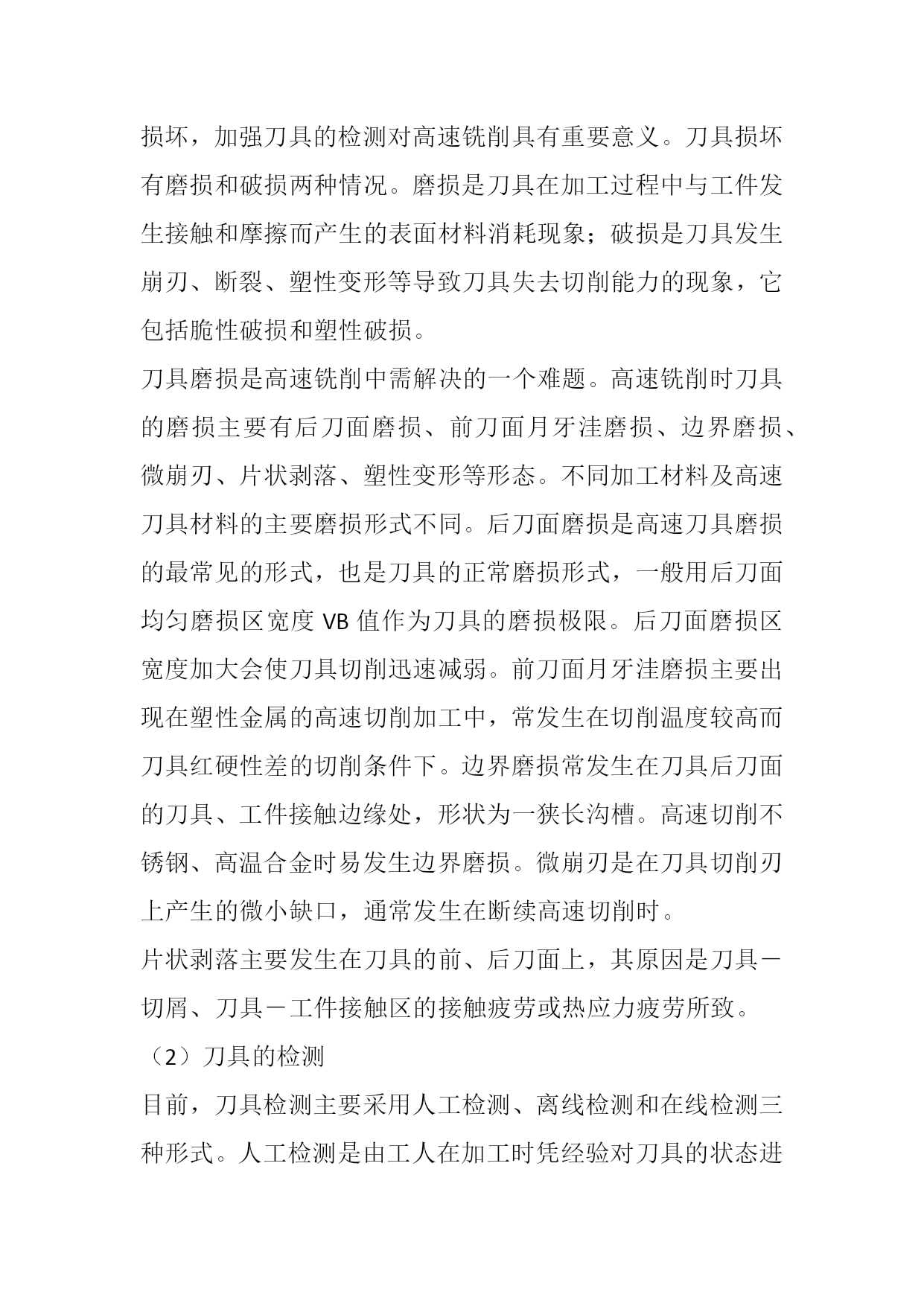

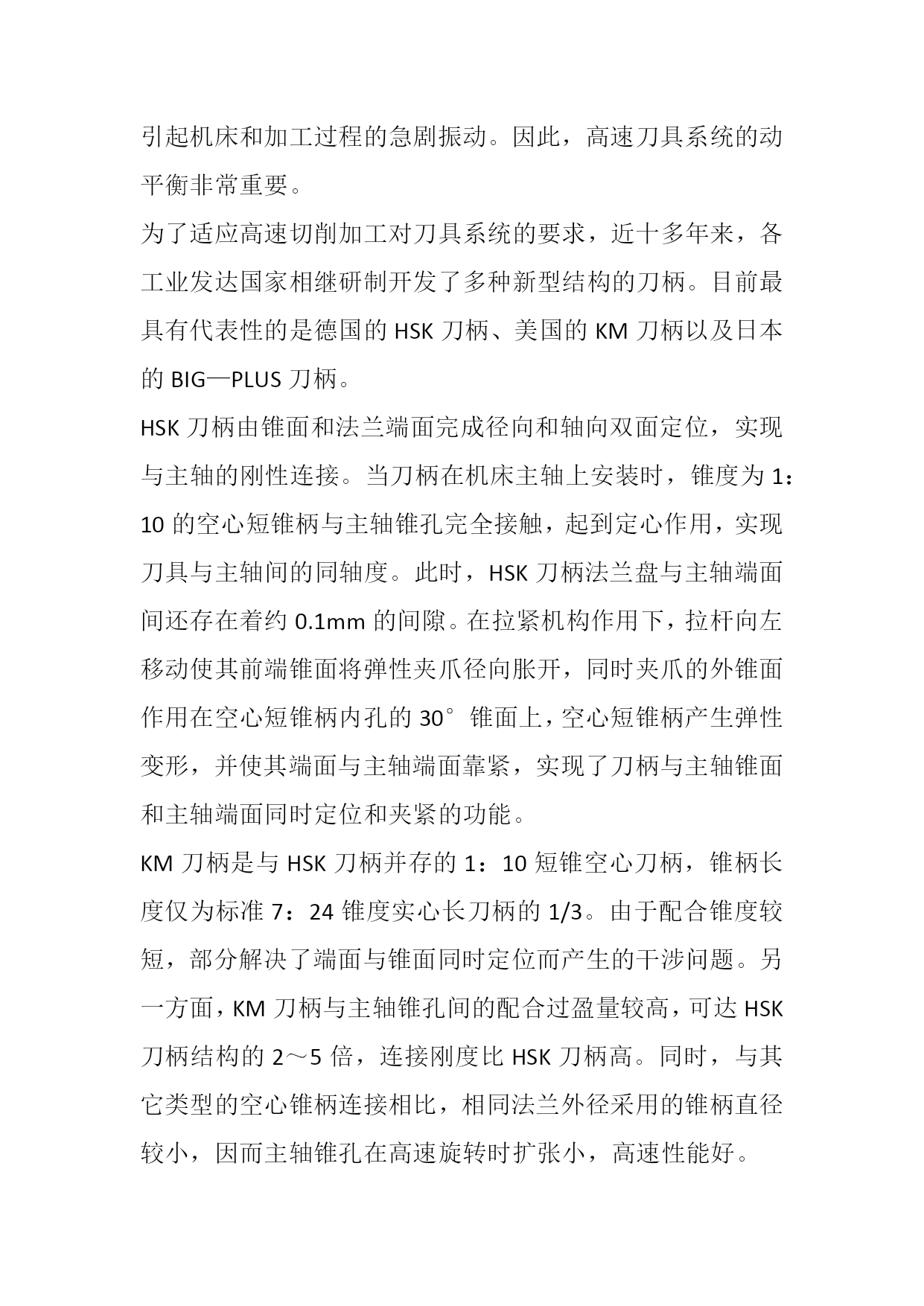

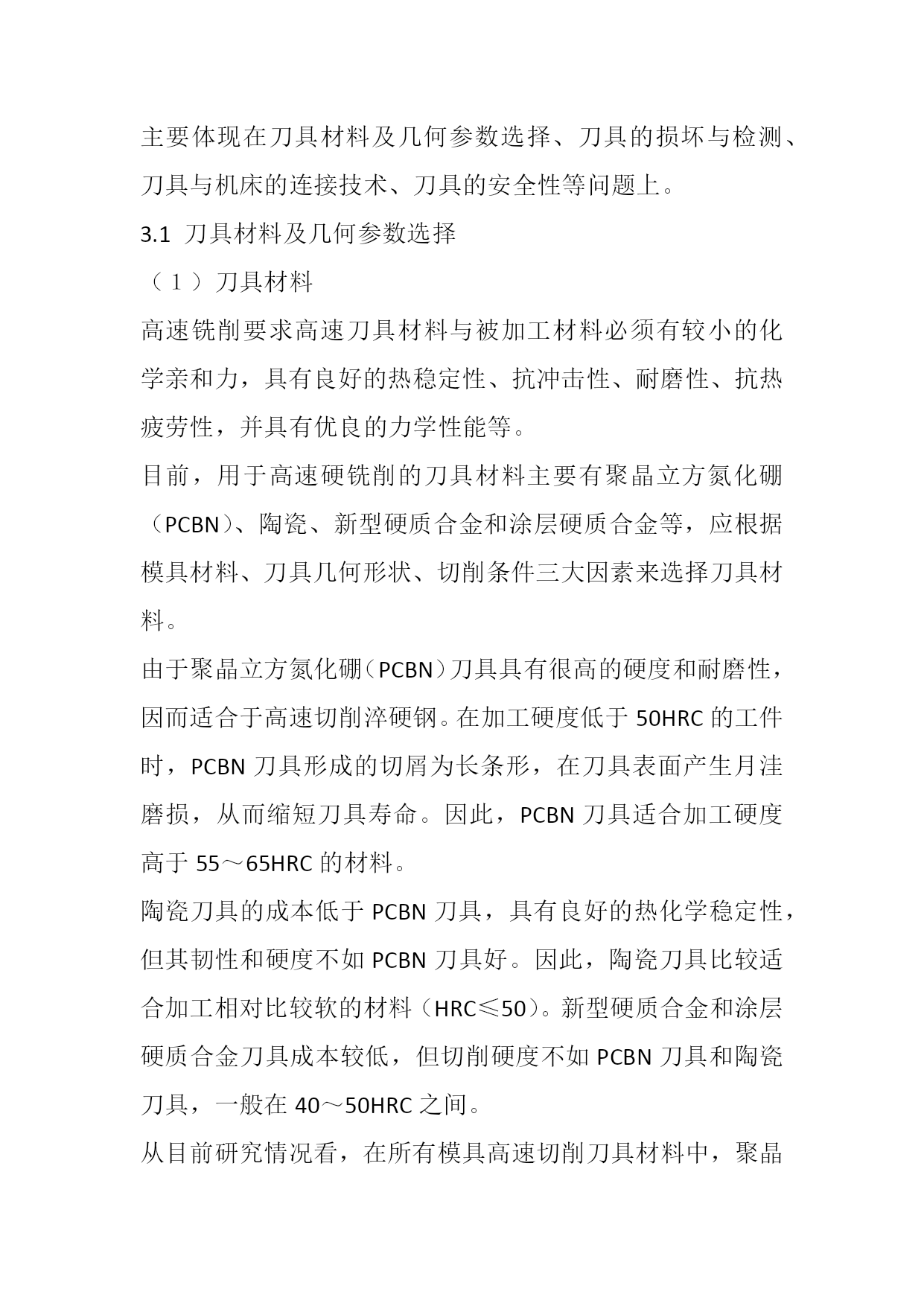

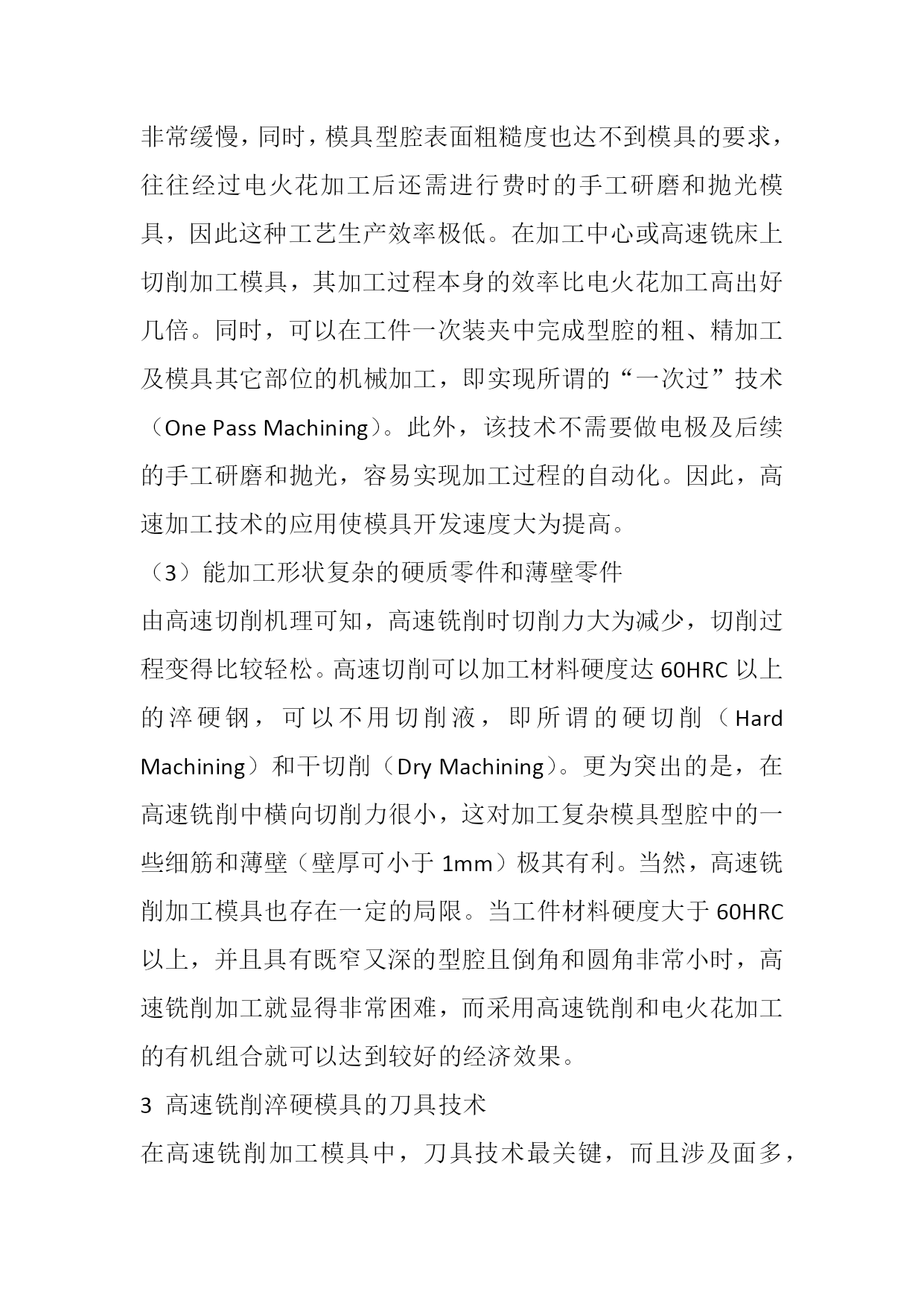

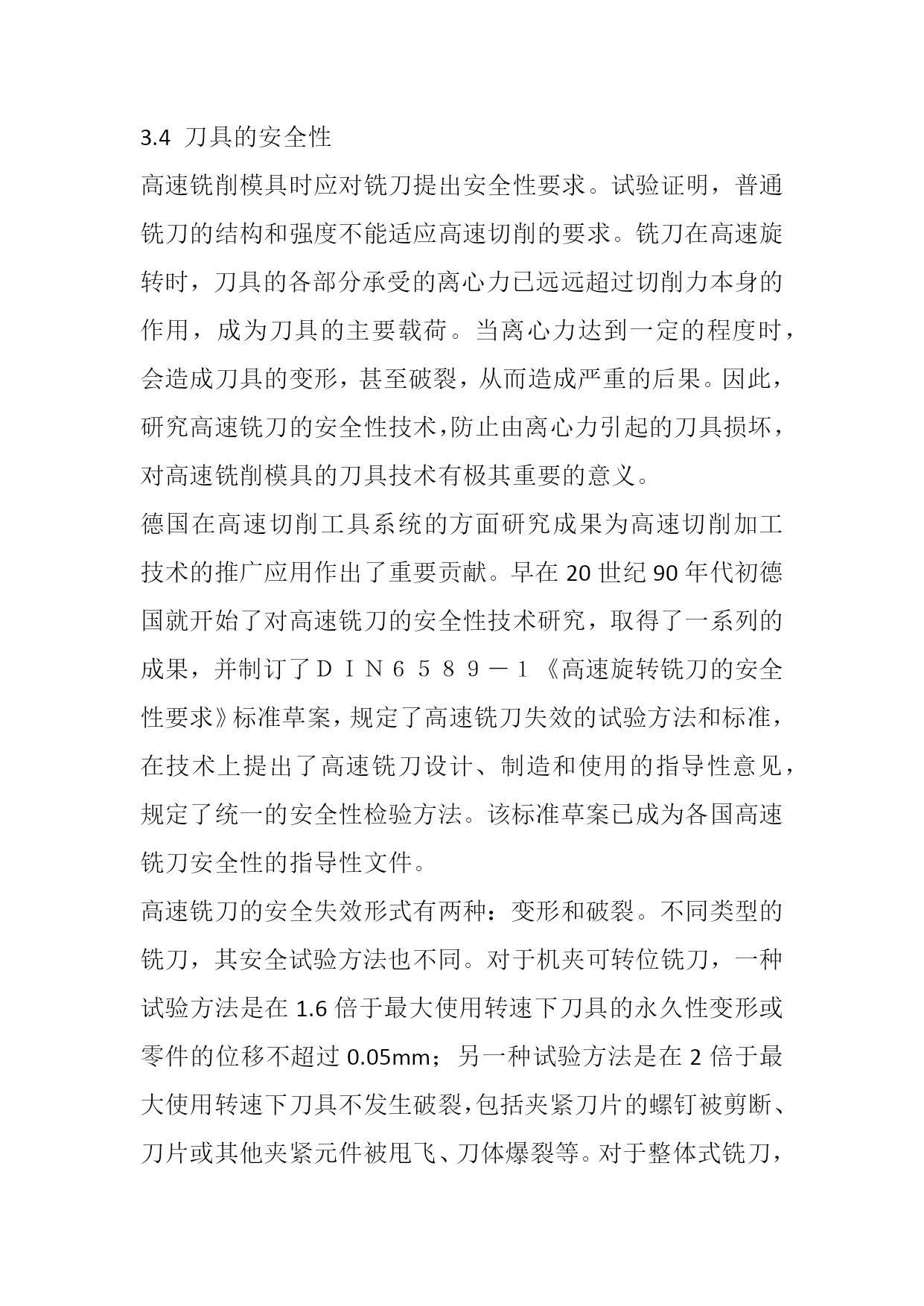

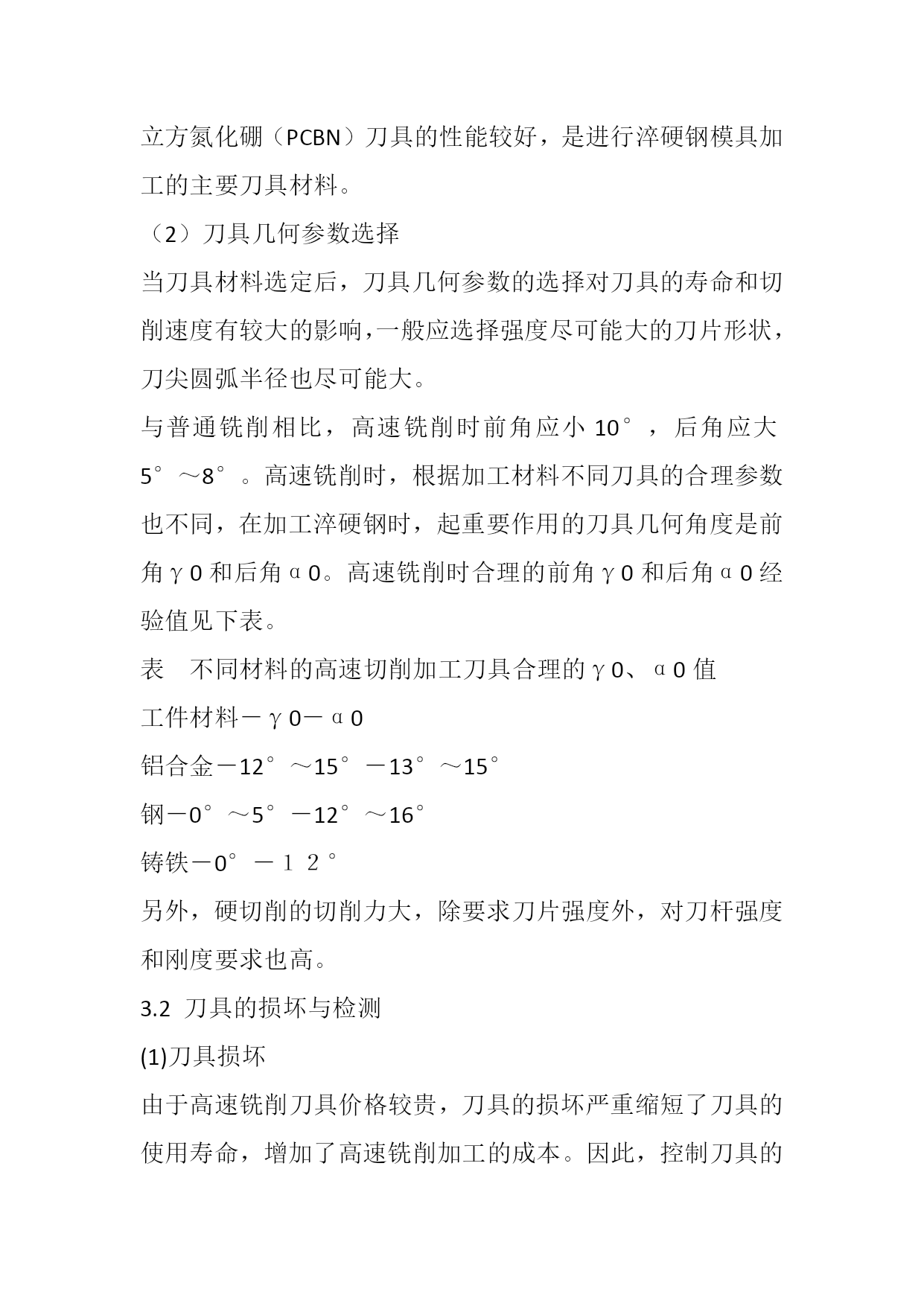

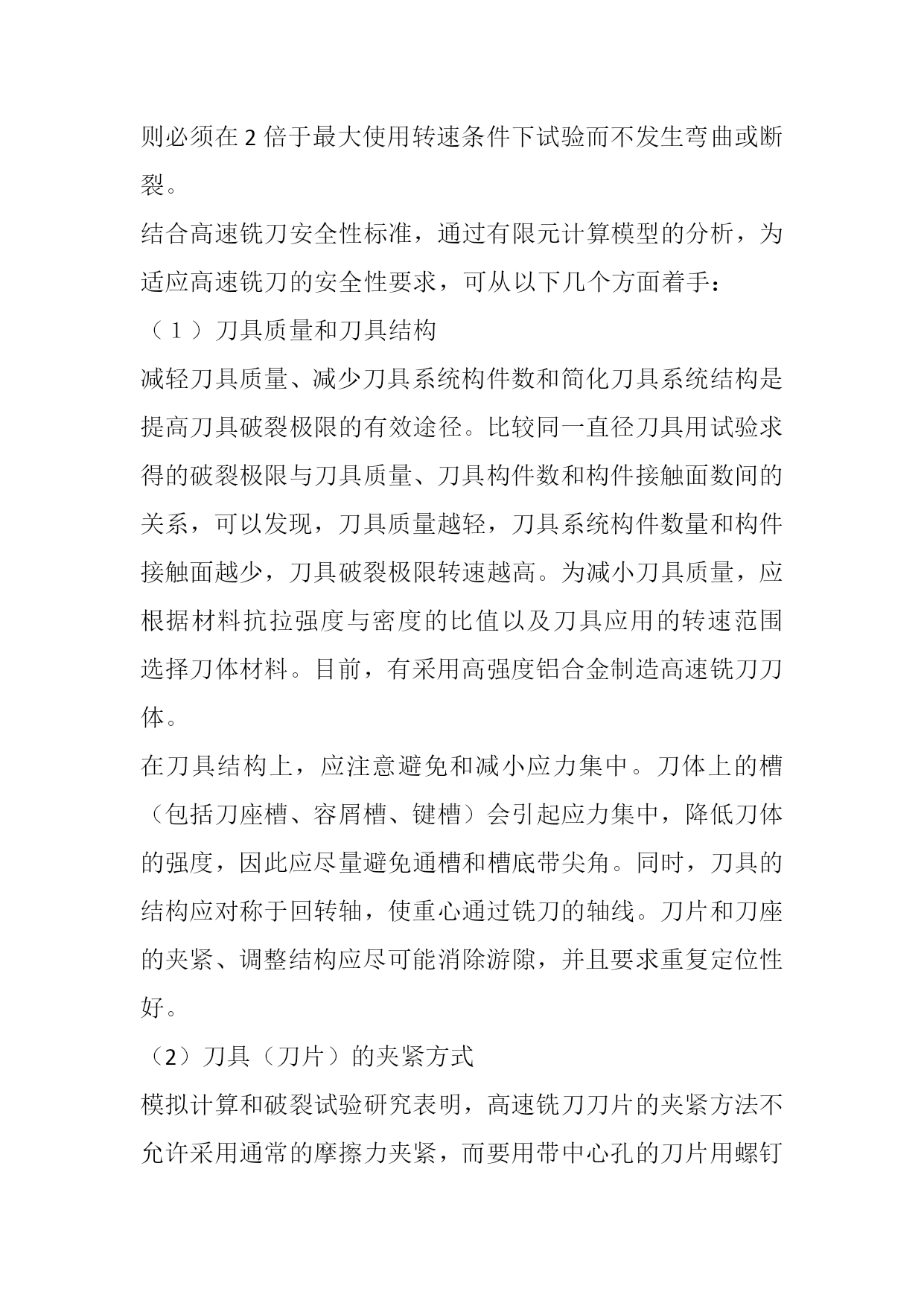

淬硬模具高速铣削加工刀具技术分析1引言模具是技术型产品和典型的非定型产品，每套模具都要进行创造性的设计、加工数控编程、生产准备、机械加工、装配及试模等阶段，所经过的周期较长，特别是其机械加工费时。因此，如何提高生产效率、缩短开发周期、提高模具制造水平、降低生产成本一直是模具制造企业面临的难题。无论是冲压模具还是锻压模具，构成模具型腔的材料一般都是采用高强度的耐磨材料制造（如各种牌号的合金工具钢和不锈钢等）。这些材料经过淬火热处理后的硬度很高，一般可达到50HRC以上，很难用常规机械加工方法进行切削精加工。长期以来，对付这类难加工材料的最好办法就是采用电火花（EDM）特种加工方法，电火花加工存在两个明显的缺点：一是生产效率低，二是加工质量难以保证。高速切削加工技术的出现为模具制造技术带来了崭新的途径。与电火花（EDM）加工相比，高速切削加工具有生产效率高、产品质量好、能加工型腔较复杂的硬质零件和薄壁零件等优点。因此，自20世纪90年代以来，国外模具工业开始采用高速切削方法进行模具型腔的精加工。据统计，目前工业发达国家已有85％模具的电加工工艺被高速切削加工工艺所取代，高速切削加工在国际模具制造工艺中的主流地位已确立。我国在20世纪90年代也开始重视高速切削加工技术的研究与应用。高速切削加工模具的关键技术是刀具技术和机床技术。本文分析了淬硬模具高速铣削加工刀具的相关技术。2高速铣削淬硬模具的优点在高速切削加工中最常用的加工方法是高速铣削，用高速铣削模具代替电火花加工模具具有如下优点。（1）加工质量好用传统电火花加工方法加工模具时，在对工件表面局部高温放电烧蚀过程中，工件材料表面的物理-机械性能会受到一定损伤，常常会在型腔表面产生微细裂纹，难以保证工件加工质量。高速铣削以高于常规铣削速度10倍左右的切削速度对零件进行加工，毛坯的余量还来不及充分变形就瞬间被切离工件，工件表面的残余应力非常小。同时，高速铣削过程中机床主轴转速极高（8000r/min～100000r/min），“机床－夹具－工件－刀具”工艺系统的激振频率远远高于其固有频率范围，零件加工过程平稳无冲击。因此，零件的加工精度高，表面质量好。经过高速铣削的模具型腔，表面质量可达到磨削的水平，故可省去后续的磨削加工工序。（2）生产效率高由于电火花加工是靠放电烧蚀进行的“微切削”，加工过程非常缓慢，同时，模具型腔表面粗糙度也达不到模具的要求，往往经过电火花加工后还需进行费时的手工研磨和抛光模具，因此这种工艺生产效率极低。在加工中心或高速铣床上切削加工模具，其加工过程本身的效率比电火花加工高出好几倍。同时，可以在工件一次装夹中完成型腔的粗、精加工及模具其它部位的机械加工，即实现所谓的“一次过”技术（OnePassMachining）。此外，该技术不需要做电极及后续的手工研磨和抛光，容易实现加工过程的自动化。因此，高速加工技术的应用使模具开发速度大为提高。（3）能加工形状复杂的硬质零件和薄壁零件由高速切削机理可知，高速铣削时切削力大为减少，切削过程变得比较轻松。高速切削可以加工材料硬度达60HRC以上的淬硬钢，可以不用切削液，即所谓的硬切削（HardMachining）和干切削（DryMachining）。更为突出的是，在高速铣削中横向切削力很小，这对加工复杂模具型腔中的一些细筋和薄壁（壁厚可小于1mm）极其有利。当然，高速铣削加工模具也存在一定的局限。当工件材料硬度大于60HRC以上，并且具有既窄又深的型腔且倒角和圆角非常小时，高速铣削加工就显得非常困难，而采用高速铣削和电火花加工的有机组合就可以达到较好的经济效果。3高速铣削淬硬模具的刀具技术在高速铣削加工模具中，刀具技术最关键，而且涉及面多，主要体现在刀具材料及几何参数选择、刀具的损坏与检测、刀具与机床的连接技术、刀具的安全性等问题上。3.1刀具材料及几何参数选择（１）刀具材料高速铣削要求高速刀具材料与被加工材料必须有较小的化学亲和力，具有良好的热稳定性、抗冲击性、耐磨性、抗热疲劳性，并具有优良的力学性能等。目前，用于高速硬铣削的刀具材料主要有聚晶立方氮化硼（PCBN）、陶瓷、新型硬质合金和涂层硬质合金等，应根据模具材料、刀具几何形状、切削条件三大因素来选择刀具材料。由于聚晶立方氮化硼（PCBN）刀具具有很高的硬度和耐磨性，因而适合于高速切削淬硬钢。在加工硬度低于50HRC的工件时，PCBN刀具形成的切屑为长条形，在刀具表面产生月洼磨损，从而缩短刀具寿命。因此，PCBN刀具适合加工硬度高于55～65HRC的材料。陶瓷刀具的成本低于PCBN刀具，具有良好的热化学稳定性，但其韧性和硬度不如PCBN刀具好。因此，陶瓷刀具比较适合加工相对比较软的材料（HRC≤50）。新型硬质合金和涂层硬质合金
