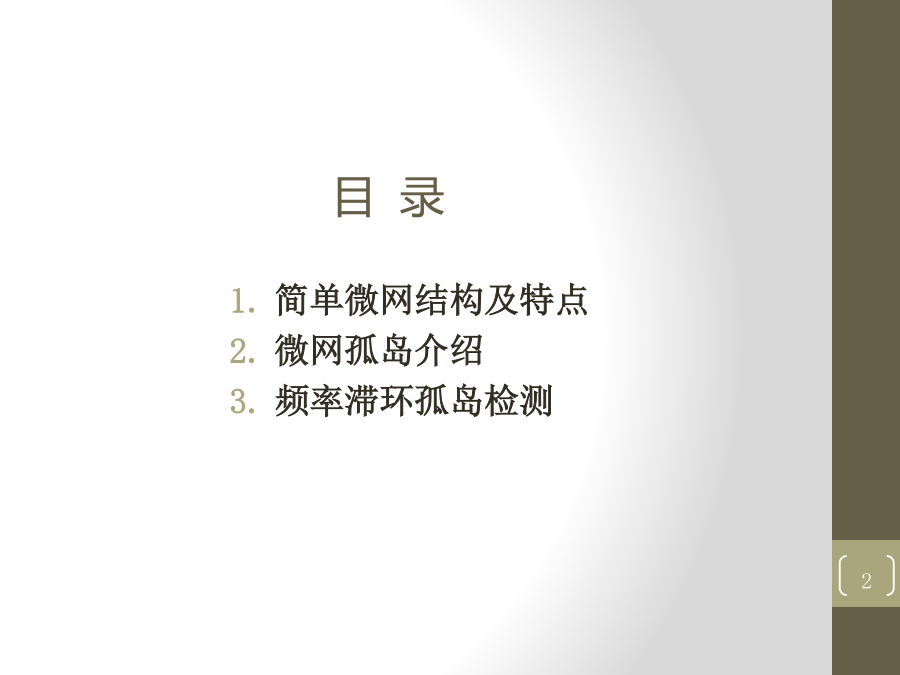

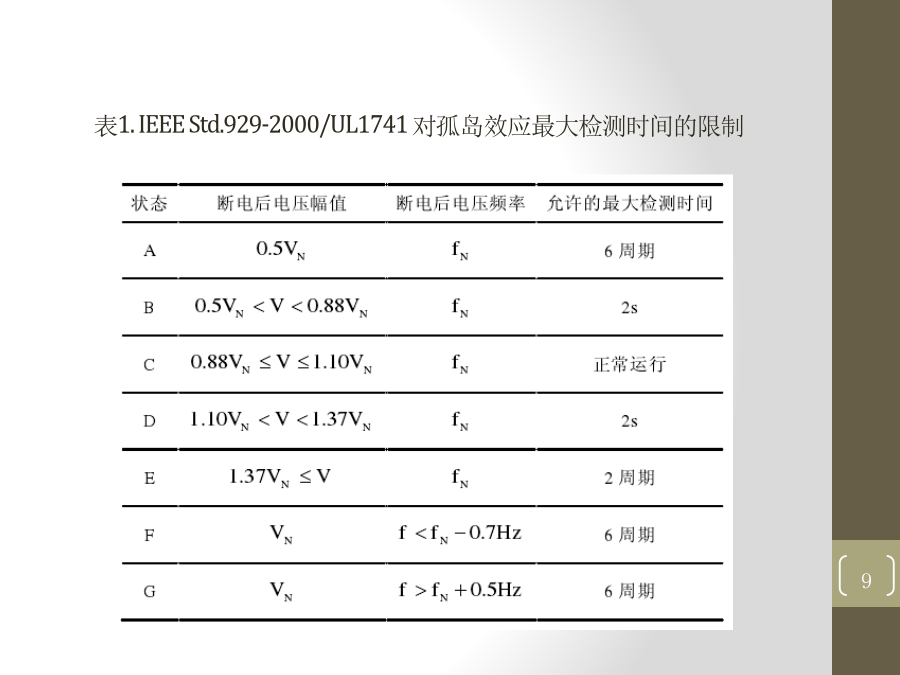

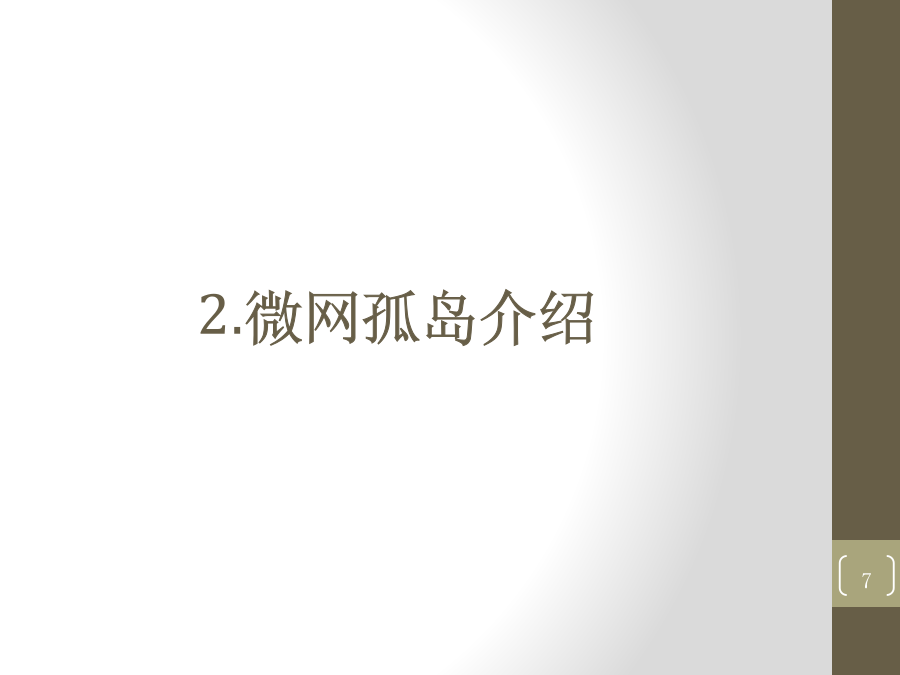

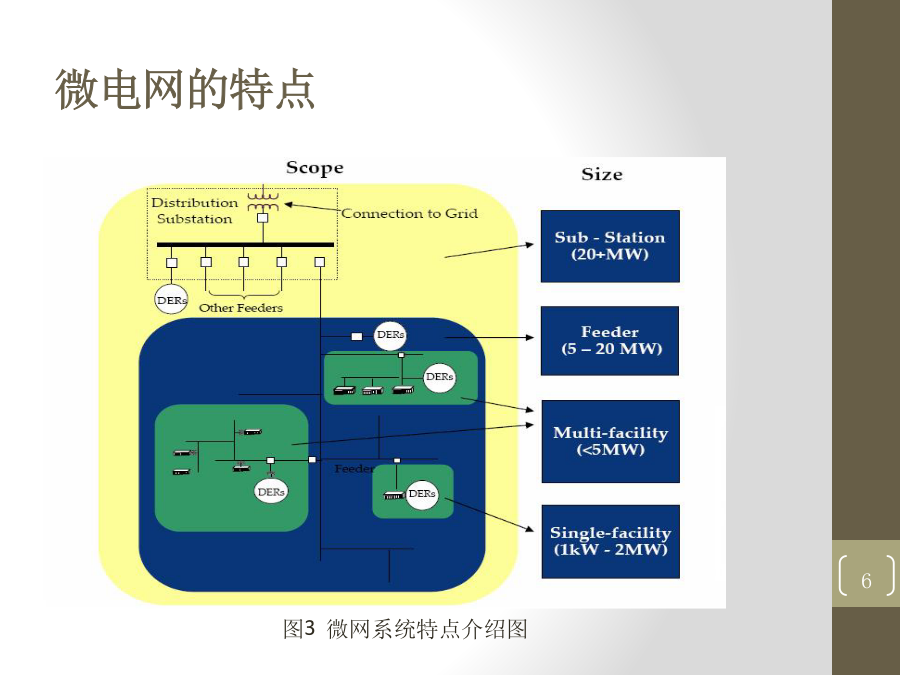

微电网孤岛检测技术探讨目录1.简单微网结构及特点简单微网结构简单微网结构微电网的特点2.微网孤岛介绍微电网孤岛运行表1.IEEEStd.929-2000/UL1741对孤岛效应最大检测时间的限制孤岛检测常见方法3.频率滞环孤岛检测为PCC点的电压角频率孤岛时：逆变电源输出的功率与负载的额定功率差异较大时，若产生孤岛，PCC点的电压和频率将会产生较大的变化。逆变电源功率与负载额定功率的差越小，孤岛产生后PCC点的电压和频率变化就越小。根据中国国标GB/T15945-1895，电网的允许运行频率在49.5Hz~50.5Hz之间，允许运行电压在0.85p.u.~1.15p.u.之间。当逆变电源输出的功率与负载的额定功率相差无几时，孤岛运行电压和频率将会在这个允许范围之内，从而无法检测到孤岛，这就是所谓的检测盲区。频率滞环孤岛检测法图6孤岛时无功不平衡造成的正反馈频率变化规律图7孤岛时有功不平衡造成的正反馈频率变化规律频率滞环孤岛检测法图8孤岛时无功不平衡造成的负反馈频率变化规律图9孤岛时有功不平衡造成的负反馈频率变化规律频率滞环孤岛检测法222324252627
