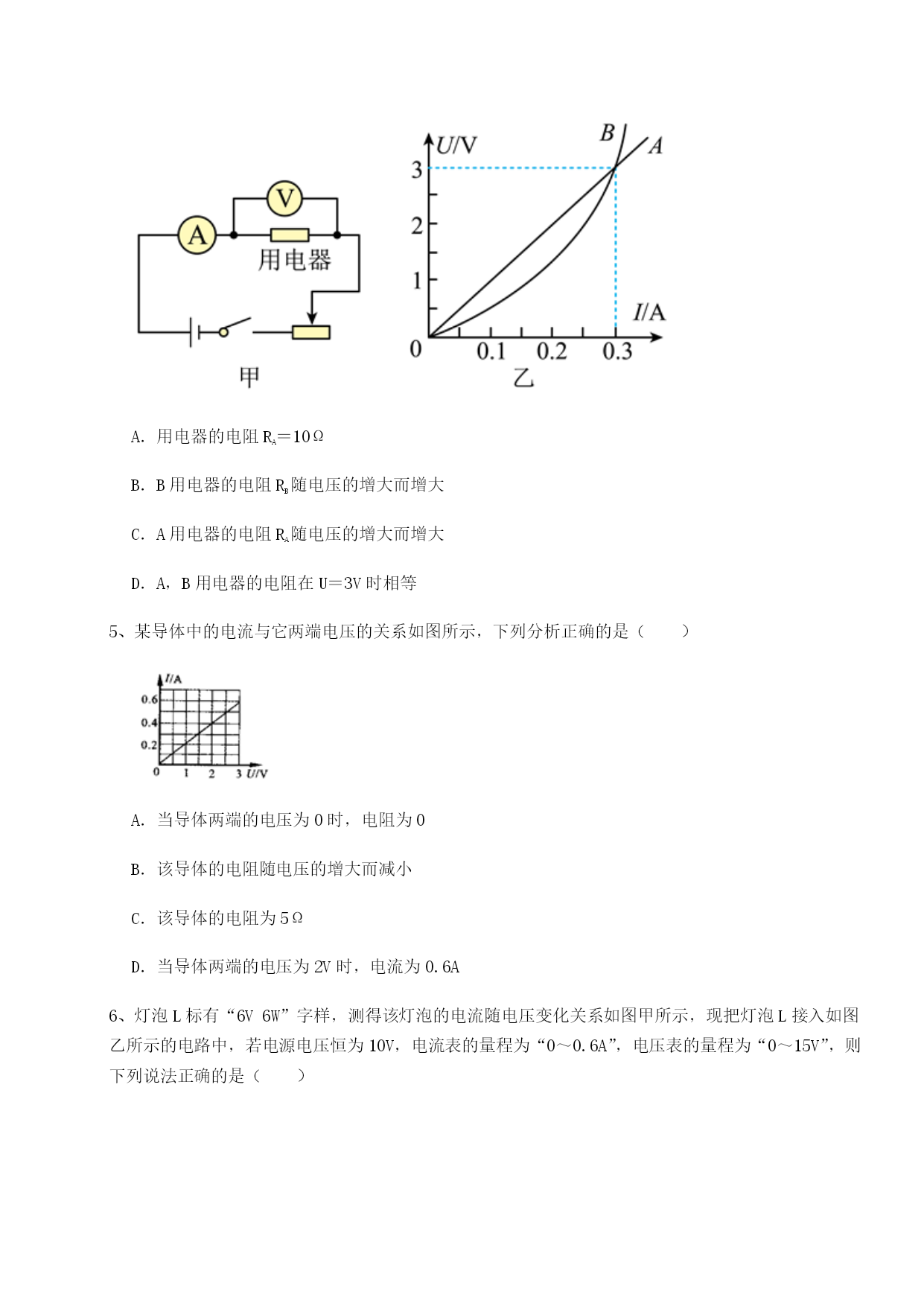

北师大版物理九年级全册第十二章欧姆定律定向攻克考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，电源电压不变，闭合开关S，将滑动变阻器的滑片P从中点向右滑动，关于该过程，下列说法中正确的是（）A．电流表A1的示数变小B．电压表V的示数变大C．电流表A2与电流表A1的差值变大D．电压表V的示数与电流表A2的示数的比值变大2、如图所示，电源电压保持不变。闭合开关S后，下列操作能使电压表和电流表的示数同时变小的是（）A．闭合开关S1B．移动R2的滑片C．用阻值更大的电阻替换R1D．用阻值更小的电阻替换R13、如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片向右滑动过程中，下列说法正确的是（）A．电流表A示数变小B．电压表V1示数不变C．电压表V2示数与电流表A示数乘积变小D．电压表V1示数与电流表A示数比值变小4、A、B两个用电器分别接入图甲的电路中，经测量，用电器A、B的I与U关系如图乙所示，则从图乙中获得信息不正确的是（）A．用电器的电阻RA＝10ΩB．B用电器的电阻RB随电压的增大而增大C．A用电器的电阻RA随电压的增大而增大D．A，B用电器的电阻在U＝3V时相等5、某导体中的电流与它两端电压的关系如图所示，下列分析正确的是（）A．当导体两端的电压为0时，电阻为0B．该导体的电阻随电压的增大而减小C．该导体的电阻为5ΩD．当导体两端的电压为2V时，电流为0.6A6、灯泡L标有“6V6W”字样，测得该灯泡的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，若电源电压恒为10V，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（）A．灯泡L能正常发光，且电压表的示数为6VB．当电流表示数为0.4A时，电压表的示数为1VC．灯泡L的电阻值随电压表的示数的增大而增大D．为了保证电路安全，整个电路消耗的最大功率为6W7、如图所示，电源电压和灯泡L的电阻均保持不变．闭合开关S，滑片P从中点向下滑动的过程中，下列说法正确的是（）A．电压表的示数变大B．电流表A1的示数变小C．灯泡L的亮度变暗D．电流表A2的示数不变8、如图所示，电源电压恒定。当开关S1、S2闭合，甲、乙两表均为电压表时，两表示数之比U甲:U乙=5:1；当开关S1闭合、S2断开，甲、乙两表均为电流表时，两表的示数之比为（）A．5:4B．3:5C．4:5D．4:19、如图所示电路中，电源电压保持不变，闭合开关S后，灯泡L的电阻不变，将滑动变阻器R的滑片P向左移动，在此过程中（）A．电压表V1示数不变，电流表A示数变大B．电流表A示数变小，电压表V2示数变小C．电压表V1示数变化量与电流表A示数变化量的比值不变D．电压表V1示数变小，灯泡L亮度不变10、甲、乙两个电阻的U-I图线如右图所示，若把两个电阻串联接在同一电路中，下列说法正确的是（）A．甲的电阻值小于乙的电阻值B．通过甲、乙两个电阻的电流之比是2:1C．甲、乙两个电阻两端电压之比是2:1D．甲、乙两个电阻的电功率之比是1:4第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示是一种自动测定油箱内油面高度的装置。图中的R是电学中的滑动变阻器。油量表是用（选填“电流”或“电压”）表改装的。当油箱中的浮标向上运动时，R接入电路中的电阻值将（选填“增大”或“减小”）。2、如图所示，电路中电源电压恒定，定值电阻R1＝12Ω，只闭合开关S1，电流表示数为0.3A，则电源电压是V；同时闭合开关S1、S2，电流表示数为0.5A，则R2的阻值为Ω。3、家庭电路中的电视机与空调是连接的（选填“串联”或“并联”），当家中使用的用电器增加时，电路中的总电阻（选填“增大”、“减小”或“不变”）。4、如图所示，闭合开关S，灯L1、L2都能发光，则甲是表、乙是表，此时甲、乙两表的示数之比为3:4，则L1、L2电阻之比为。5、如图所示，电源电压保持不变，电阻R1=R2=R3=10Ω，要使R2、R3并联，应闭合开关，此时电流表示数为I1；要使R1、R2串联，开关S1、S2应（选填“断开”或“闭合”），此时电流表的示数为I2；则I1
