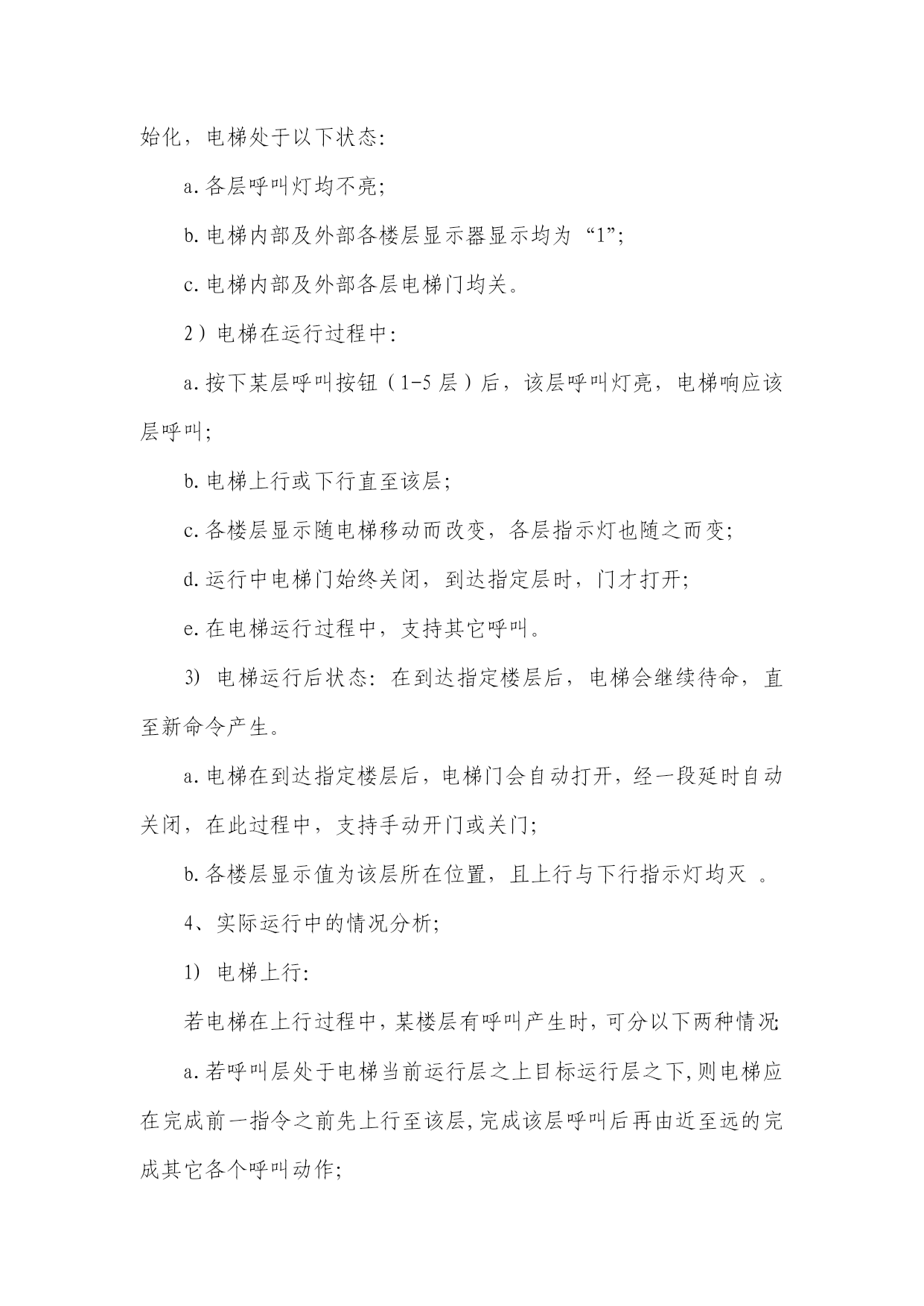

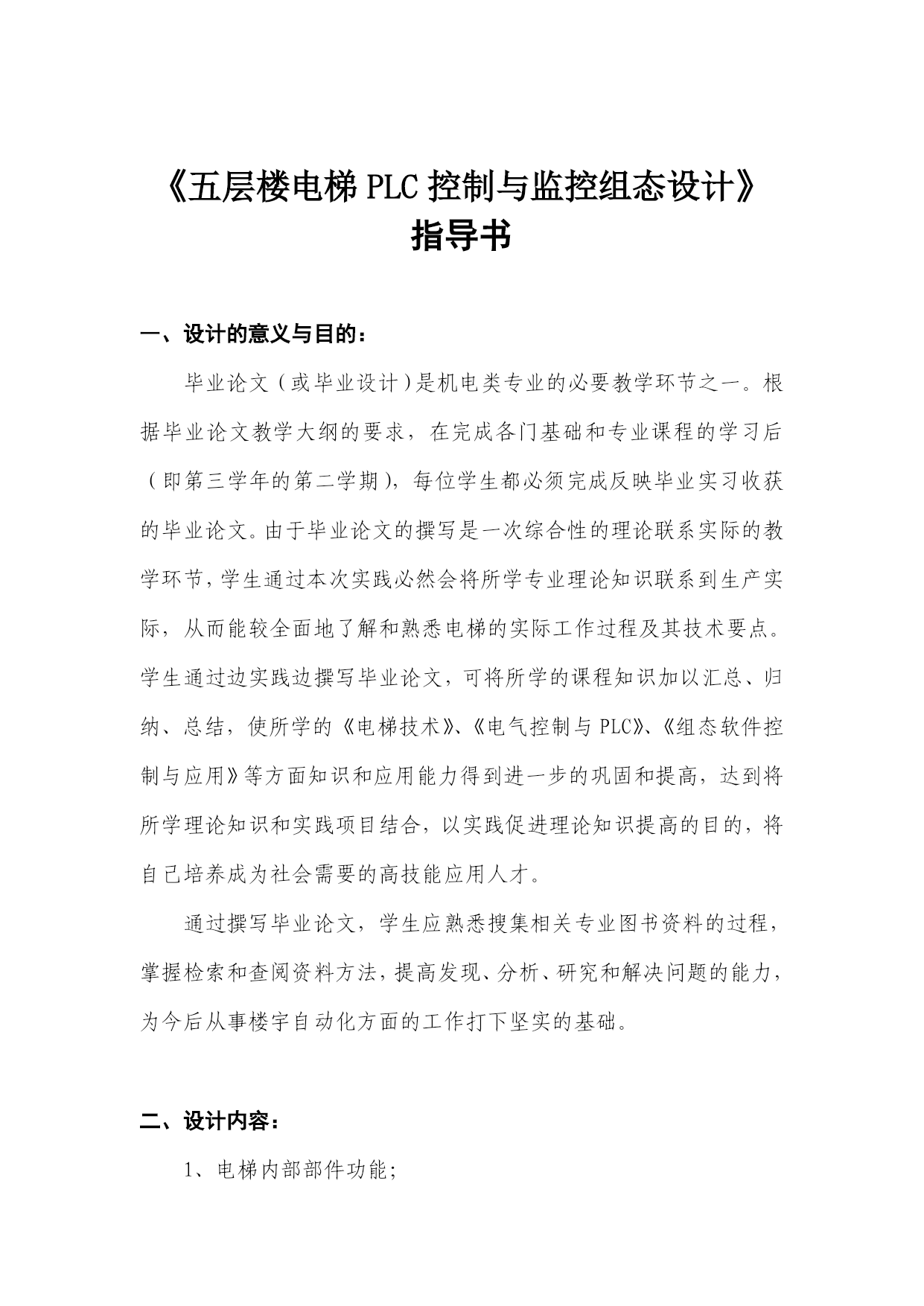

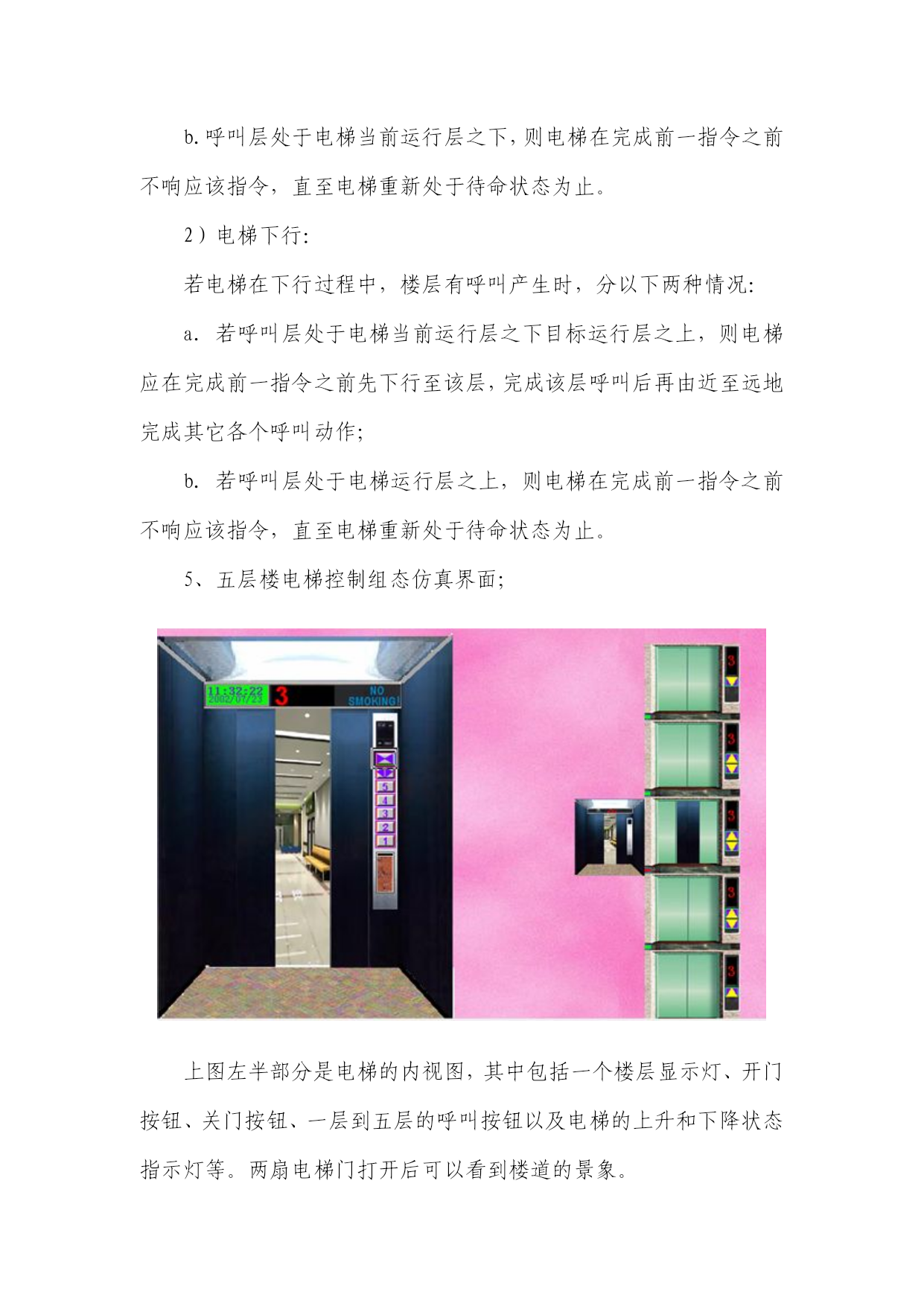

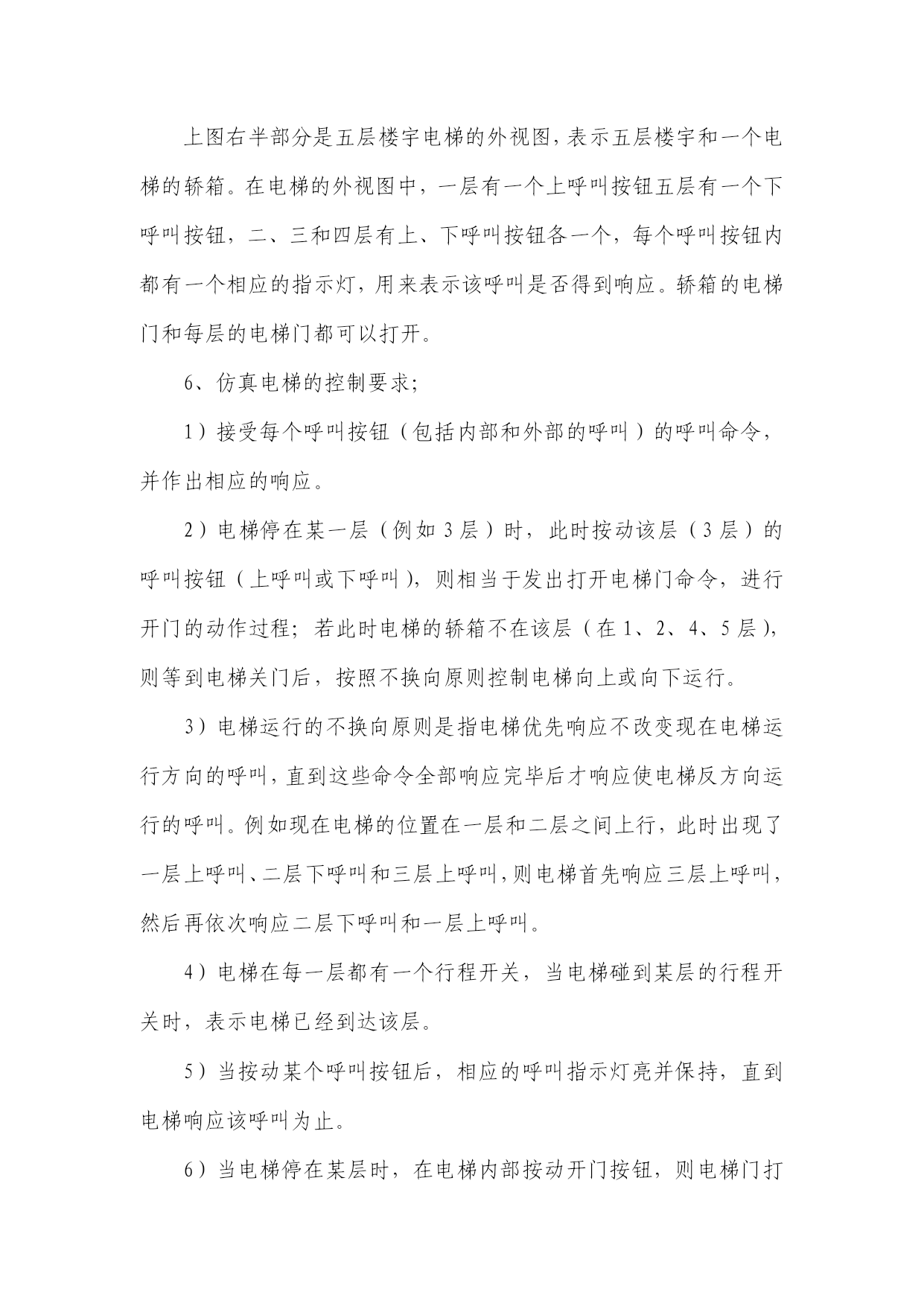

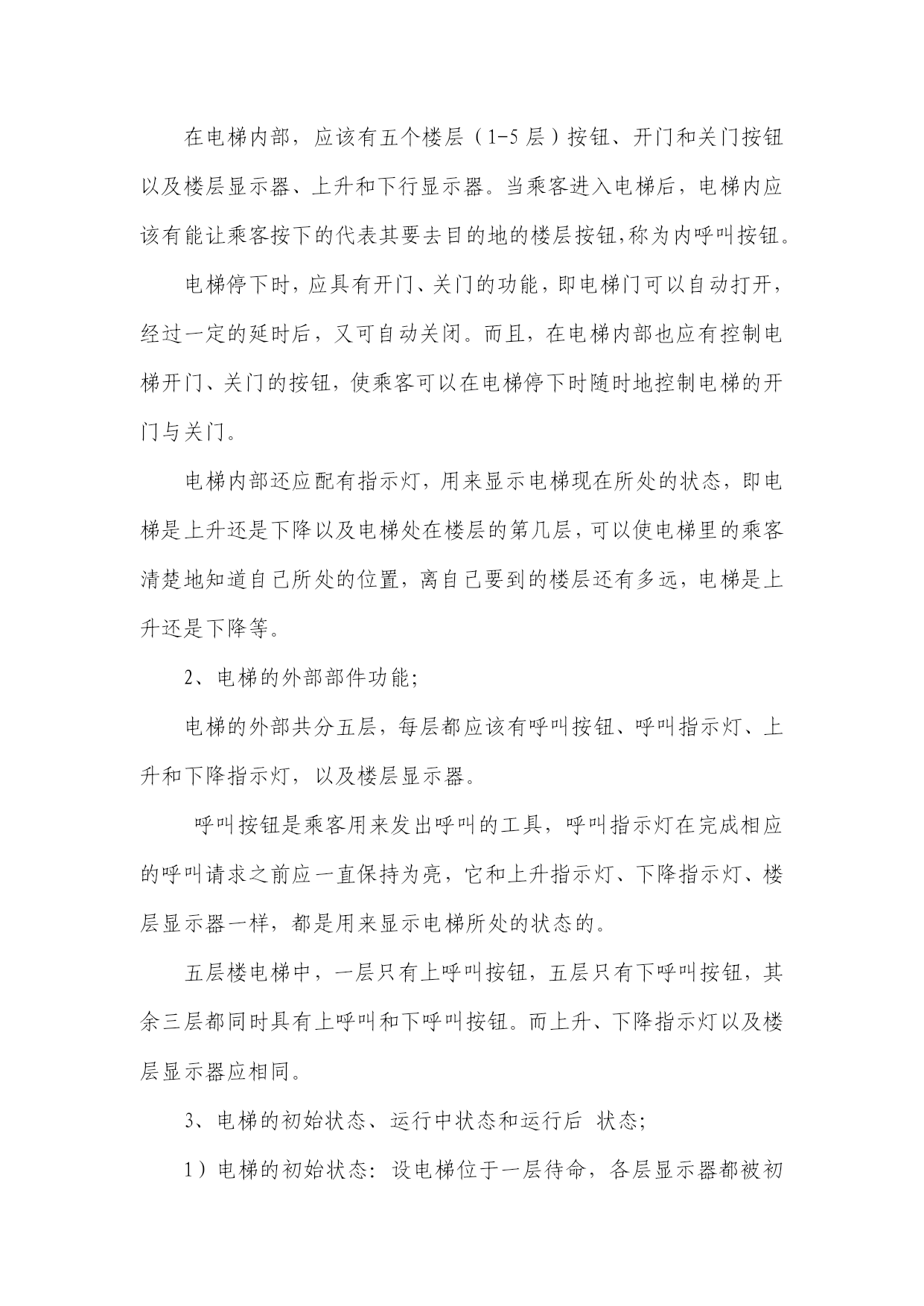

毕业论文（设计）五层楼电梯PLC控制与监控组态设计指导书广东交通职业技术学院港口与航运工程学院机电工程系2011年10月《五层楼电梯PLC控制与监控组态设计》指导书一、设计的意义与目的：毕业论文（或毕业设计）是机电类专业的必要教学环节之一。根据毕业论文教学大纲的要求，在完成各门基础和专业课程的学习后（即第三学年的第二学期），每位学生都必须完成反映毕业实习收获的毕业论文。由于毕业论文的撰写是一次综合性的理论联系实际的教学环节，学生通过本次实践必然会将所学专业理论知识联系到生产实际，从而能较全面地了解和熟悉电梯的实际工作过程及其技术要点。学生通过边实践边撰写毕业论文，可将所学的课程知识加以汇总、归纳、总结，使所学的《电梯技术》、《电气控制与PLC》、《组态软件控制与应用》等方面知识和应用能力得到进一步的巩固和提高，达到将所学理论知识和实践项目结合，以实践促进理论知识提高的目的，将自己培养成为社会需要的高技能应用人才。通过撰写毕业论文，学生应熟悉搜集相关专业图书资料的过程，掌握检索和查阅资料方法，提高发现、分析、研究和解决问题的能力，为今后从事楼宇自动化方面的工作打下坚实的基础。二、设计内容：1、电梯内部部件功能；在电梯内部，应该有五个楼层（1-5层）按钮、开门和关门按钮以及楼层显示器、上升和下行显示器。当乘客进入电梯后，电梯内应该有能让乘客按下的代表其要去目的地的楼层按钮，称为内呼叫按钮。电梯停下时，应具有开门、关门的功能，即电梯门可以自动打开，经过一定的延时后，又可自动关闭。而且，在电梯内部也应有控制电梯开门、关门的按钮，使乘客可以在电梯停下时随时地控制电梯的开门与关门。电梯内部还应配有指示灯，用来显示电梯现在所处的状态，即电梯是上升还是下降以及电梯处在楼层的第几层，可以使电梯里的乘客清楚地知道自己所处的位置，离自己要到的楼层还有多远，电梯是上升还是下降等。2、电梯的外部部件功能；电梯的外部共分五层，每层都应该有呼叫按钮、呼叫指示灯、上升和下降指示灯，以及楼层显示器。呼叫按钮是乘客用来发出呼叫的工具，呼叫指示灯在完成相应的呼叫请求之前应一直保持为亮，它和上升指示灯、下降指示灯、楼层显示器一样，都是用来显示电梯所处的状态的。五层楼电梯中，一层只有上呼叫按钮，五层只有下呼叫按钮，其余三层都同时具有上呼叫和下呼叫按钮。而上升、下降指示灯以及楼层显示器应相同。3、电梯的初始状态、运行中状态和运行后状态；1）电梯的初始状态：设电梯位于一层待命，各层显示器都被初始化，电梯处于以下状态：a.各层呼叫灯均不亮；b.电梯内部及外部各楼层显示器显示均为“1”；c.电梯内部及外部各层电梯门均关。2）电梯在运行过程中：a.按下某层呼叫按钮（1-5层）后，该层呼叫灯亮，电梯响应该层呼叫；b.电梯上行或下行直至该层；c.各楼层显示随电梯移动而改变，各层指示灯也随之而变；d.运行中电梯门始终关闭，到达指定层时，门才打开；e.在电梯运行过程中，支持其它呼叫。3)电梯运行后状态：在到达指定楼层后，电梯会继续待命，直至新命令产生。a.电梯在到达指定楼层后，电梯门会自动打开，经一段延时自动关闭，在此过程中，支持手动开门或关门；b.各楼层显示值为该层所在位置，且上行与下行指示灯均灭。4、实际运行中的情况分析；1)电梯上行：若电梯在上行过程中，某楼层有呼叫产生时，可分以下两种情况：a.若呼叫层处于电梯当前运行层之上目标运行层之下,则电梯应在完成前一指令之前先上行至该层,完成该层呼叫后再由近至远的完成其它各个呼叫动作；b.呼叫层处于电梯当前运行层之下，则电梯在完成前一指令之前不响应该指令，直至电梯重新处于待命状态为止。2）电梯下行：若电梯在下行过程中，楼层有呼叫产生时，分以下两种情况：a.若呼叫层处于电梯当前运行层之下目标运行层之上，则电梯应在完成前一指令之前先下行至该层，完成该层呼叫后再由近至远地完成其它各个呼叫动作；b.若呼叫层处于电梯运行层之上，则电梯在完成前一指令之前不响应该指令，直至电梯重新处于待命状态为止。5、五层楼电梯控制组态仿真界面；上图左半部分是电梯的内视图，其中包括一个楼层显示灯、开门按钮、关门按钮、一层到五层的呼叫按钮以及电梯的上升和下降状态指示灯等。两扇电梯门打开后可以看到楼道的景象。上图右半部分是五层楼宇电梯的外视图，表示五层楼宇和一个电梯的轿箱。在电梯的外视图中，一层有一个上呼叫按钮五层有一个下呼叫按钮，二、三和四层有上、下呼叫按钮各一个，每个呼叫按钮内都有一个相应的指示灯，用来表示该呼叫是否得到响应。轿箱的电梯门和每层的电梯门都可以打开。6、仿真电梯的控制要求；1）接受每个呼叫按钮（包括内部和外部的呼叫）的呼叫命令，并作出相应的
