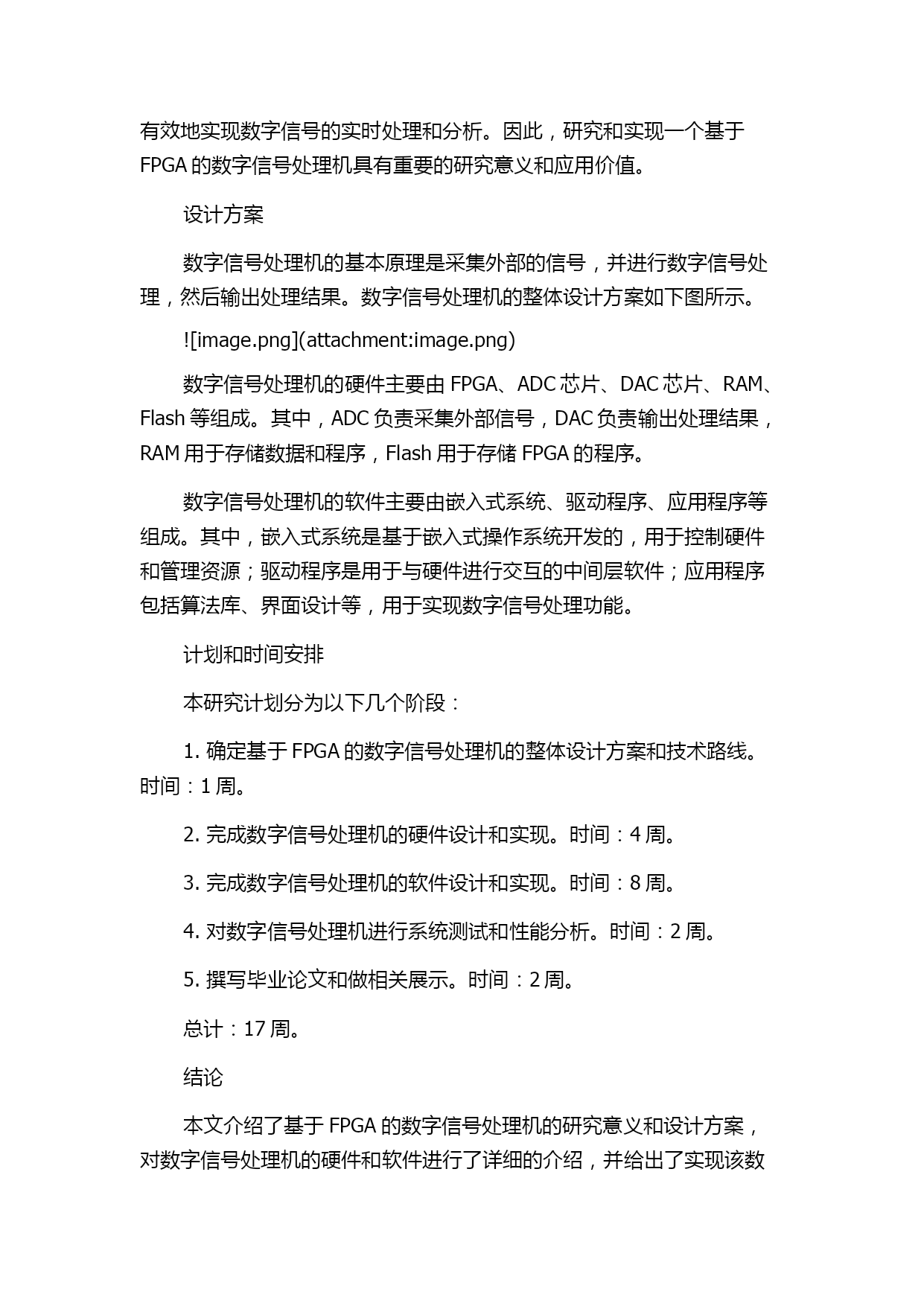

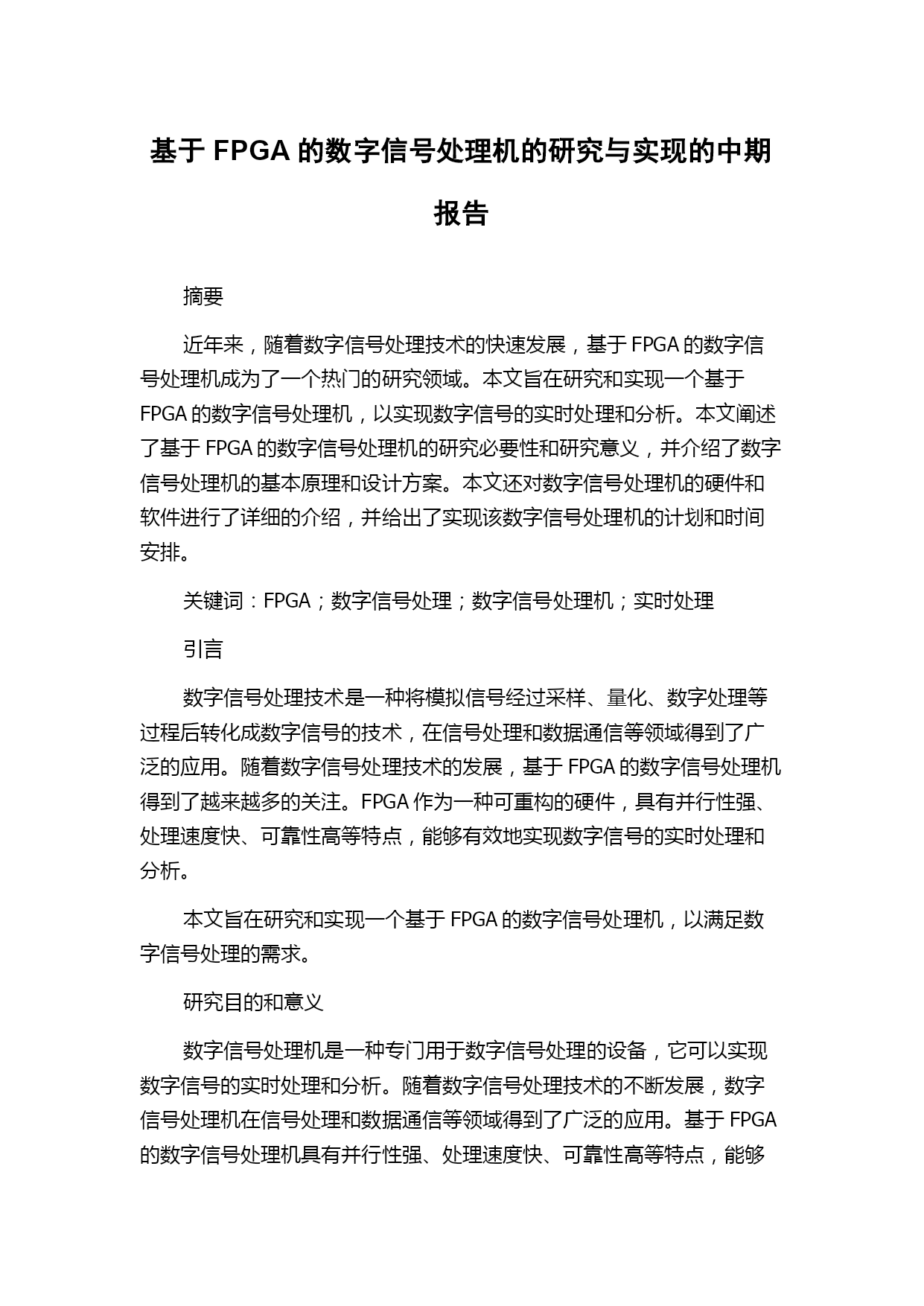

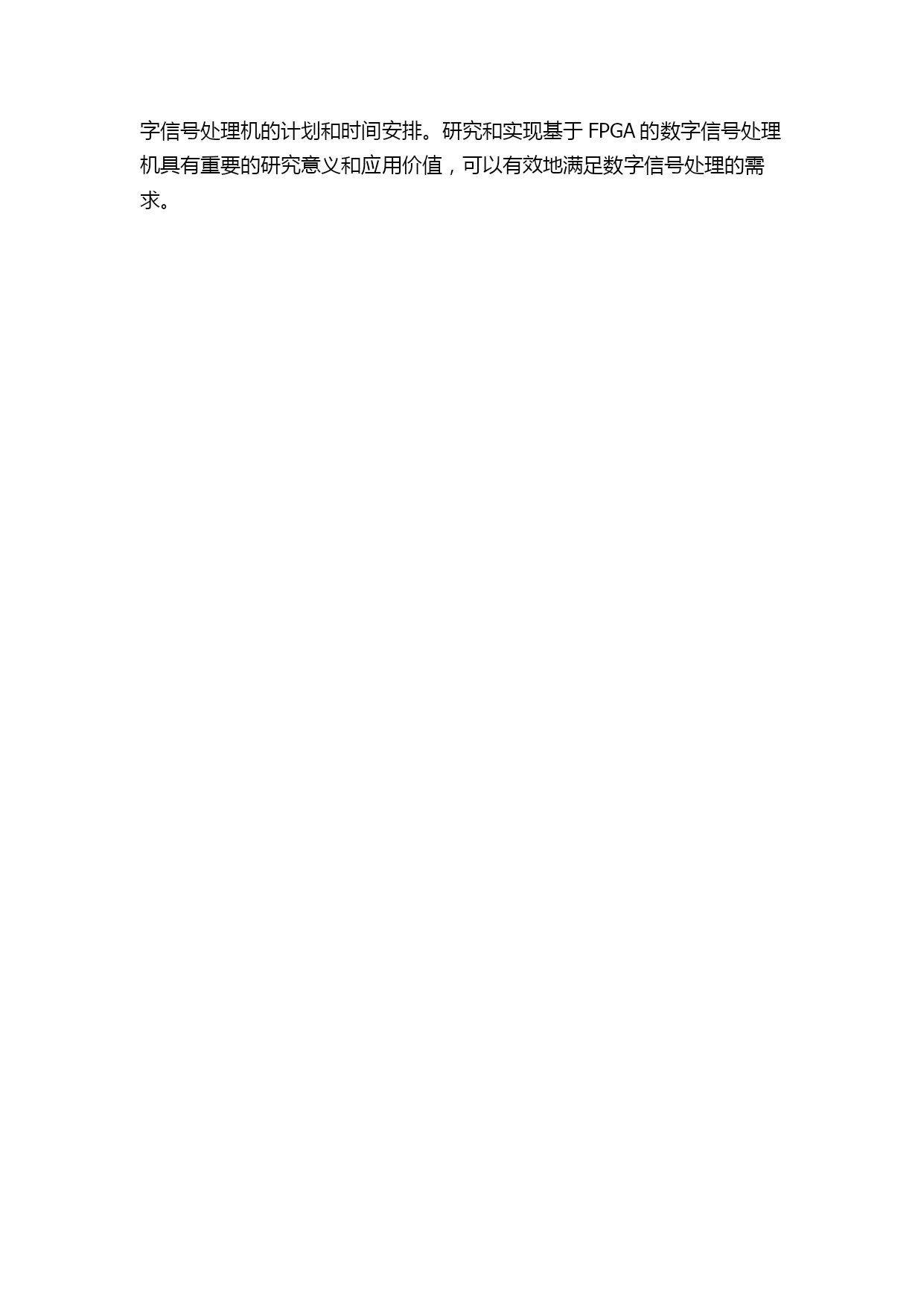

基于FPGA的数字信号处理机的研究与实现的中期报告摘要近年来，随着数字信号处理技术的快速发展，基于FPGA的数字信号处理机成为了一个热门的研究领域。本文旨在研究和实现一个基于FPGA的数字信号处理机，以实现数字信号的实时处理和分析。本文阐述了基于FPGA的数字信号处理机的研究必要性和研究意义，并介绍了数字信号处理机的基本原理和设计方案。本文还对数字信号处理机的硬件和软件进行了详细的介绍，并给出了实现该数字信号处理机的计划和时间安排。关键词：FPGA；数字信号处理；数字信号处理机；实时处理引言数字信号处理技术是一种将模拟信号经过采样、量化、数字处理等过程后转化成数字信号的技术，在信号处理和数据通信等领域得到了广泛的应用。随着数字信号处理技术的发展，基于FPGA的数字信号处理机得到了越来越多的关注。FPGA作为一种可重构的硬件，具有并行性强、处理速度快、可靠性高等特点，能够有效地实现数字信号的实时处理和分析。本文旨在研究和实现一个基于FPGA的数字信号处理机，以满足数字信号处理的需求。研究目的和意义数字信号处理机是一种专门用于数字信号处理的设备，它可以实现数字信号的实时处理和分析。随着数字信号处理技术的不断发展，数字信号处理机在信号处理和数据通信等领域得到了广泛的应用。基于FPGA的数字信号处理机具有并行性强、处理速度快、可靠性高等特点，能够有效地实现数字信号的实时处理和分析。因此，研究和实现一个基于FPGA的数字信号处理机具有重要的研究意义和应用价值。设计方案数字信号处理机的基本原理是采集外部的信号，并进行数字信号处理，然后输出处理结果。数字信号处理机的整体设计方案如下图所示。数字信号处理机的硬件主要由FPGA、ADC芯片、DAC芯片、RAM、Flash等组成。其中，ADC负责采集外部信号，DAC负责输出处理结果，RAM用于存储数据和程序，Flash用于存储FPGA的程序。数字信号处理机的软件主要由嵌入式系统、驱动程序、应用程序等组成。其中，嵌入式系统是基于嵌入式操作系统开发的，用于控制硬件和管理资源；驱动程序是用于与硬件进行交互的中间层软件；应用程序包括算法库、界面设计等，用于实现数字信号处理功能。计划和时间安排本研究计划分为以下几个阶段：1.确定基于FPGA的数字信号处理机的整体设计方案和技术路线。时间：1周。2.完成数字信号处理机的硬件设计和实现。时间：4周。3.完成数字信号处理机的软件设计和实现。时间：8周。4.对数字信号处理机进行系统测试和性能分析。时间：2周。5.撰写毕业论文和做相关展示。时间：2周。总计：17周。结论本文介绍了基于FPGA的数字信号处理机的研究意义和设计方案，对数字信号处理机的硬件和软件进行了详细的介绍，并给出了实现该数字信号处理机的计划和时间安排。研究和实现基于FPGA的数字信号处理机具有重要的研究意义和应用价值，可以有效地满足数字信号处理的需求。
