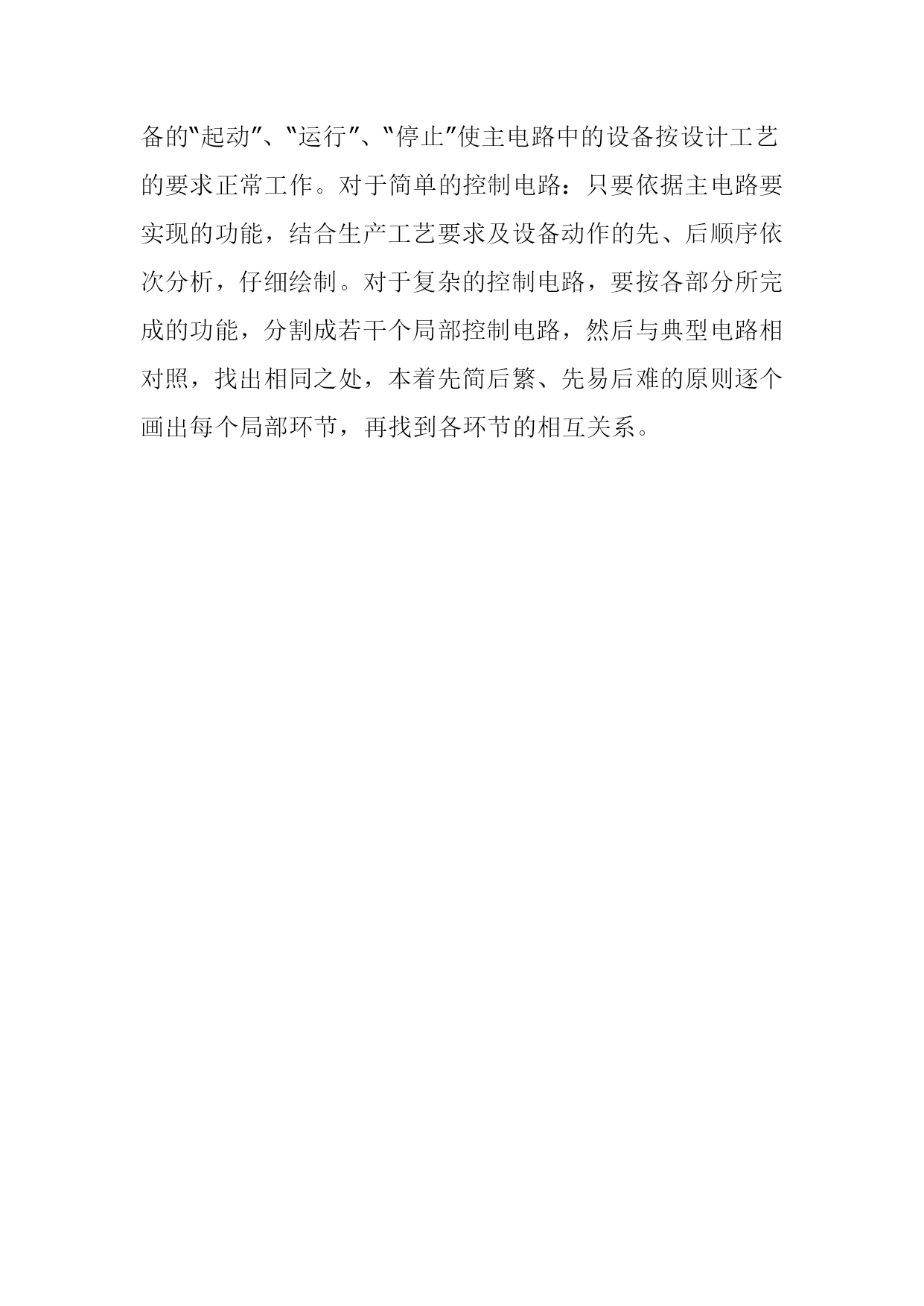

一、电气图的分类：1）电气系统图和框图2）电气原理图3）电器布置图4）电器安装接线图5）功能图6）电器元件明细表二、电气原理图的绘制原则：1）原理图一般分为主电路和辅助电路两部分。主电路是电气控制线路中强电流通过的部分，一般用粗线绘制；辅助电路包括控制电路、照明电路、信号电路和保护电路，是小电流通过部分，应用细线绘制，通常将主电路画在控制电路的上方或左方。2）无论是主电路还是辅助电路，各电气元件一般应按动作顺序从上到下，从左到右依次排列，电路可采用水平布置或垂直布置。3）同一电器的各个部件（如接触器的线圈和触点），分别画在各自所属的电路中，为了便于识别，同一电器的各个不见均编以相同的文字符号。4）同一原理图中，作用相同的电气元件有若干个时，可在文字符号后加注数字序号来区分。5）原理图中，有直接电联系的十字交叉导线连接点必须用黑圆点表示。三、电气图阅图的基本方法阅读原则：从主电路着眼，从控制电路着手解释：“从主电路着眼”是先看清楚主电路中用到的交流接触器的作用；“从控制电路着手”是看懂控制电路中的控制按钮的作用，它们的动作控制交流接触器线圈得失电，从而控制主电路中交流接触器的主触头。看图顺序：从上到下，从左到右依次阅读电气原理图是用来表明设备电气的工作原理及各电器元件的作用，相互之间的关系的一种表示方式。运用电气原理图的方法和技巧，对于分析电气线路，排除机床电路故障是十分有益的。电气原理图一般由主电路、控制电路、保护、配电电路等几部分组成。画电气原理图的一般规律如下：（内容较多，简单的说几句）1、画主电路绘制主电路时，应依规定的电气图形符号用粗实线画出主要控制、保护等用电设备，如断路器、熔断器、变频器、热继电器、电动机等，并依次标明相关的文字符号；2、画控制电路控制电路一般是由开关、按钮、信号指示、接触器、继电器的线圈和各种辅助触点构成，无论简单或复杂的控制电路，一般均是由各种典型电路(如延时电路、联锁电路、顺控电路等)组合而成，用以控制主电路中受控设备的“起动”、“运行”、“停止”使主电路中的设备按设计工艺的要求正常工作。对于简单的控制电路：只要依据主电路要实现的功能，结合生产工艺要求及设备动作的先、后顺序依次分析，仔细绘制。对于复杂的控制电路，要按各部分所完成的功能，分割成若干个局部控制电路，然后与典型电路相对照，找出相同之处，本着先简后繁、先易后难的原则逐个画出每个局部环节，再找到各环节的相互关系。
