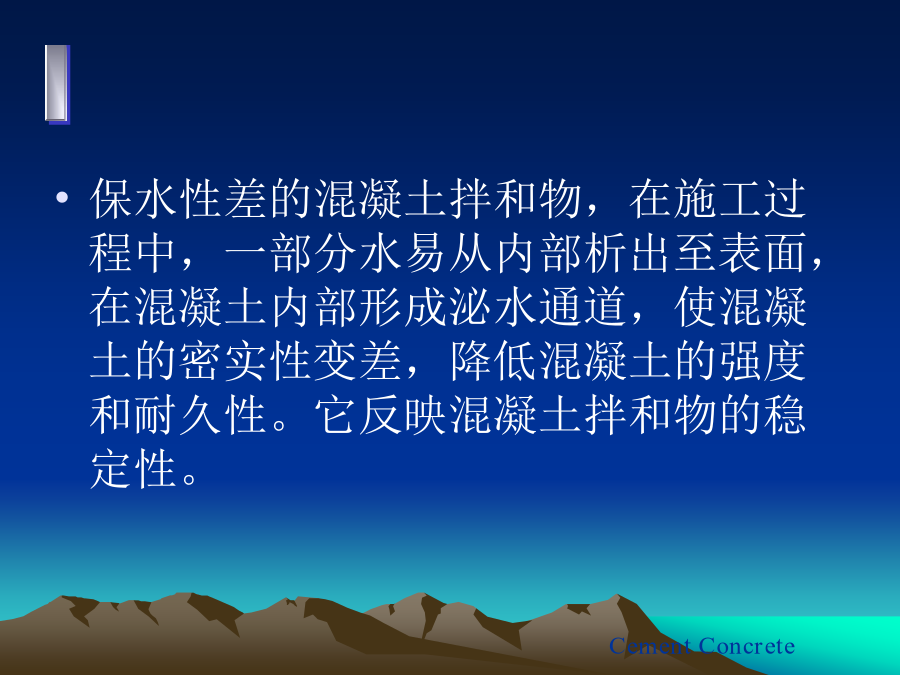

混凝土的主要技术性质5.3混凝土拌合物的和易性1、和易性的概念和易性是一项综合性的技术指标，包括：流动性粘聚性保水性不同的施工方式，所要求的和易性不同。流动性粘聚性粘聚性保水性保水性差的混凝土拌和物，在施工过程中，一部分水易从内部析出至表面，在混凝土内部形成泌水通道，使混凝土的密实性变差，降低混凝土的强度和耐久性。它反映混凝土拌和物的稳定性。混凝土拌和物的流动性、粘聚性、保水性，三者之间互相关联又互相矛盾。如粘聚性好则保水性往往也好，但当流动性增大时，粘聚性和保水性往往变差，反之亦然。和易性良好的混凝土2、和易性的评定方法坍落度（Slump）试验方法坍落度测定现场坍落度试验坍落度试验2坍落度试验3粘聚性和保水性的评价保水性的检查——则是观察混凝土拌和物中稀浆的析出程度，如有较多的稀浆从锥体底部流出，锥体部分也因失浆而骨料外露，则表明混凝土拌和物的保水性不好；如坍落筒提起后无稀浆或仅有少量稀浆自底部析出，则表示混凝土拌和物保水性良好。混凝土拌和物的分级T1级—低塑性混凝土（坍落度10～40mm）；T2级—塑性混凝土（坍落度40～90mm）;T3级—流动性混凝土（坍落度90～150mm）；T4级—大流动性混凝土（坍落度≥150mm）。坍落度试验法的适用范围维勃稠度法维勃稠度法的适用范围干硬性混凝土拌和物的分级V0级—超干硬性混凝土（VB≥31秒）；V1级—特干硬性混凝土（VB值30～21秒）；V2级—干硬性混凝土（VB值20～11秒）；V3级—半干硬性混凝土（VB值10～5秒）。流动性（坍落度）的选择原则：在不妨碍施工操作并能保证振捣密实的条件下，尽可能采用较小的坍落度，以节约水泥并获得质量高的混凝土。坍落度选择表3、影响和易性的因素Ⅰ水泥浆的数量但若水泥浆过多，将会出现流浆现象，使拌和物的粘聚性变差，同时对混凝土的强度与耐久性也会产生一定的影响，且水泥用量也大。水泥浆过少，不能填满骨料间空隙或不能很好包裹骨料表面时，就会产生崩塌现象，粘聚性变差。因此，混凝土拌和物中水泥浆的数量应以满足流动性要求为度，不宜过量。Ⅱ水泥浆的稠度－W/C水灰比过大，又会造成混凝土拌和物的粘聚性和保水性不良，而产生流浆、离析现象，并严重影响混凝土的强度。水灰比不能过大或过小，依据混凝土强度和耐久性要求合理地选用。单位体积用水量（kg/m3）对混凝土拌和物流动性的调整，应在保证水灰比不变的条件下，用调整水泥浆量的方法来调整。单位体积用水量的选用依据：骨料种类和粒径要求的坍落度值或维勃稠度值Ⅲ砂率砂率的变动——会使骨料的空隙率和骨料的总表面积有显著改变，因而对混凝土拌和物的和易性产生显著的影响。砂率过大时，骨料的总表面积及空隙率都会增大，在水泥浆含量不变的情况下，相对地水泥浆显得少了，减弱了水泥浆的润滑作用，导致混凝土拌和物流动性降低。如果砂率过小，又不能保证粗骨料之间有足够的砂浆层，也会降低混凝土拌和物的流动性，而且会严重影响其粘聚性和保水性，容易造成离析、流浆。合理（最佳）砂率砂率对混凝土坍落度的影响砂率对水泥用量的影响（达到相同坍落度时）Ⅳ组成材料性质的影响Ⅴ外加剂Ⅵ时间和温度拌和物的和易性也受温度的影响。因为环境温度的升高，水分蒸发及水化反应加快，坍落度损失也变快。因此施工中为保证一定的和易性，必须注意环境温度的变化，采取相应的措施。调整和易性的原则：当混凝土拌和物坍落度太小时，保持水灰比不变，增加适量的水泥浆；当坍落度太大时，保持砂率不变，增加适量的砂石；有条件时尽量掺用外加剂------减水剂、引气剂。
