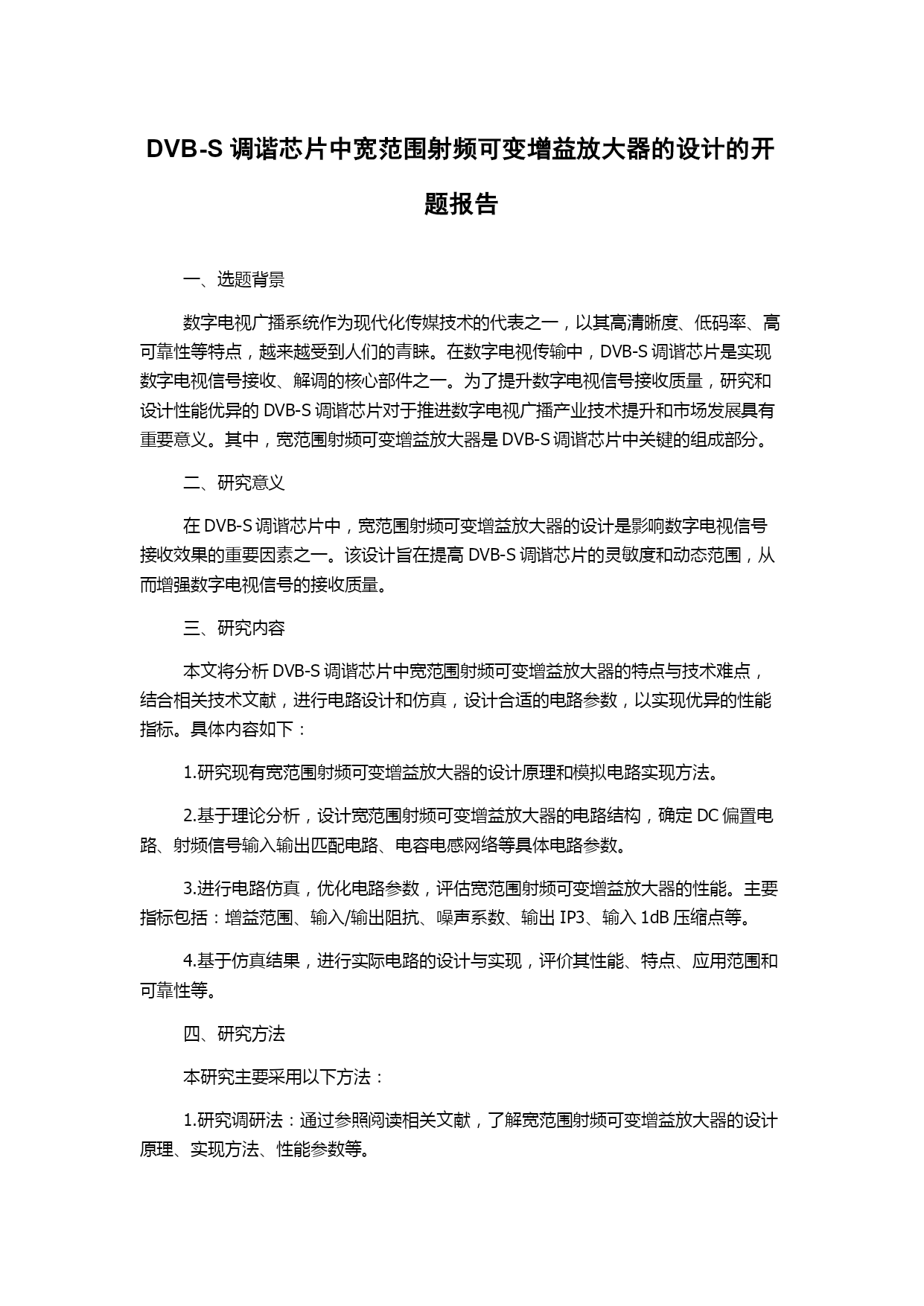

DVB-S调谐芯片中宽范围射频可变增益放大器的设计的开题报告一、选题背景数字电视广播系统作为现代化传媒技术的代表之一,以其高清晰度、低码率、高可靠性等特点,越来越受到人们的青睐。在数字电视传输中,DVB-S调谐芯片是实现数字电视信号接收、解调的核心部件之一。为了提升数字电视信号接收质量,研究和设计性能优异的DVB-S调谐芯片对于推进数字电视广播产业技术提升和市场发展具有重要意义。其中,宽范围射频可变增益放大器是DVB-S调谐芯片中关键的组成部分。二、研究意义在DVB-S调谐芯片中,宽范围射频可变增益放大器的设计是影响数字电视信号接收效果的重要因素之一。该设计旨在提高DVB-S调谐芯片的灵敏度和动态范围,从而增强数字电视信号的接收质量。三、研究内容本文将分析DVB-S调谐芯片中宽范围射频可变增益放大器的特点与技术难点,结合相关技术文献,进行电路设计和仿真,设计合适的电路参数,以实现优异的性能指标。具体内容如下:1.研究现有宽范围射频可变增益放大器的设计原理和模拟电路实现方法。2.基于理论分析,设计宽范围射频可变增益放大器的电路结构,确定DC偏置电路、射频信号输入输出匹配电路、电容电感网络等具体电路参数。3.进行电路仿真,优化电路参数,评估宽范围射频可变增益放大器的性能。主要指标包括:增益范围、输入/输出阻抗、噪声系数、输出IP3、输入1dB压缩点等。4.基于仿真结果,进行实际电路的设计与实现,评价其性能、特点、应用范围和可靠性等。四、研究方法本研究主要采用以下方法:1.研究调研法:通过参照阅读相关文献,了解宽范围射频可变增益放大器的设计原理、实现方法、性能参数等。2.仿真分析法:利用国内外通用的仿真软件完成宽范围射频可变增益放大器电路的仿真分析,评估其性能指标。主要采用ADS等仿真软件。3.实验研究法:通过实验观测与分析,验证并评价电路设计的可行性和性能指标、特点、应用范围等。五、预期成果本研究预期达到以下成果:1.获得宽范围射频可变增益放大器关键技术研究成果,具有实用性和前景性。2.通过电路仿真和实验,评估宽范围射频可变增益放大器的性能指标、可靠性等,为数字电视接收设备的优化、优质化提供技术支持。
