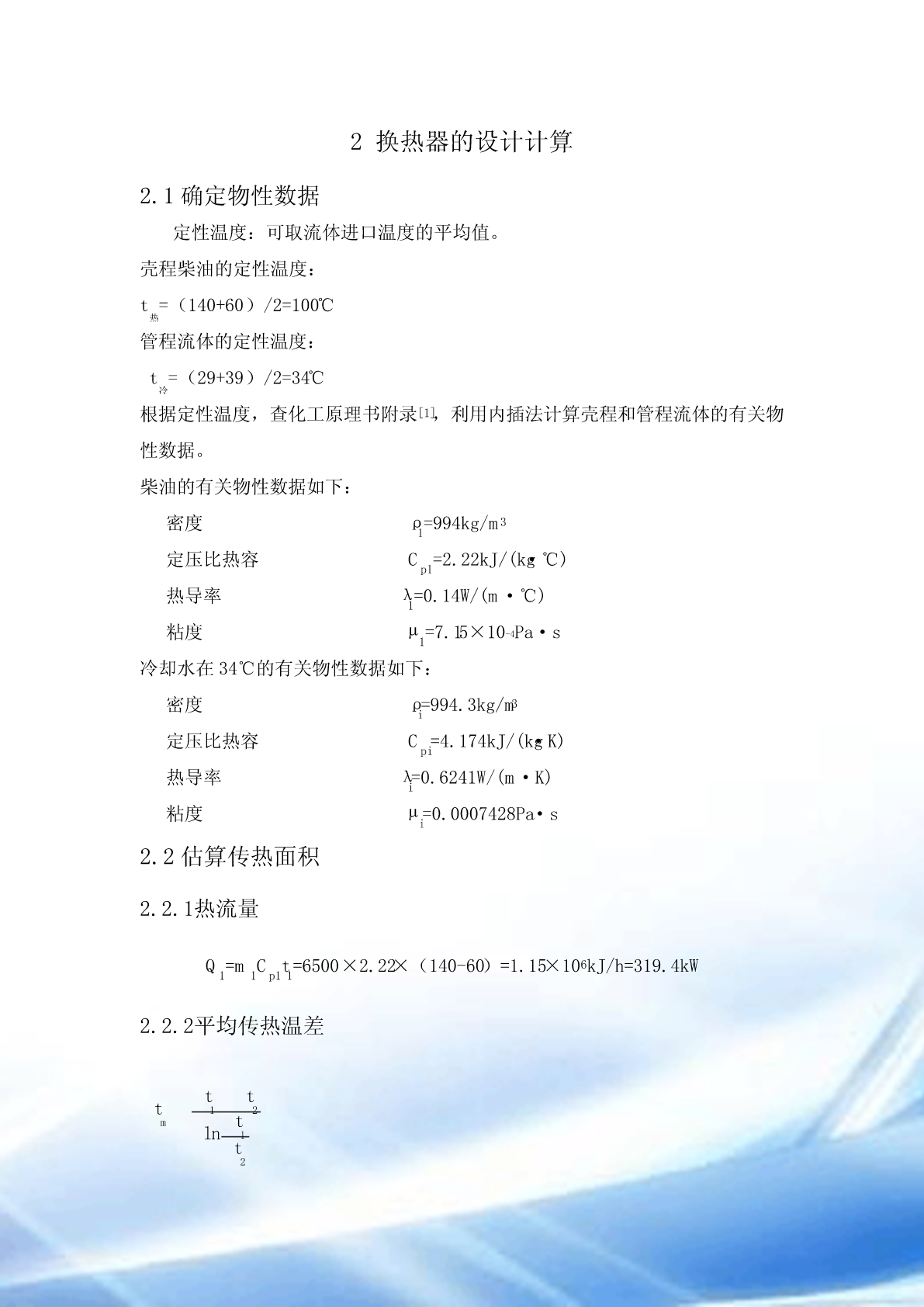

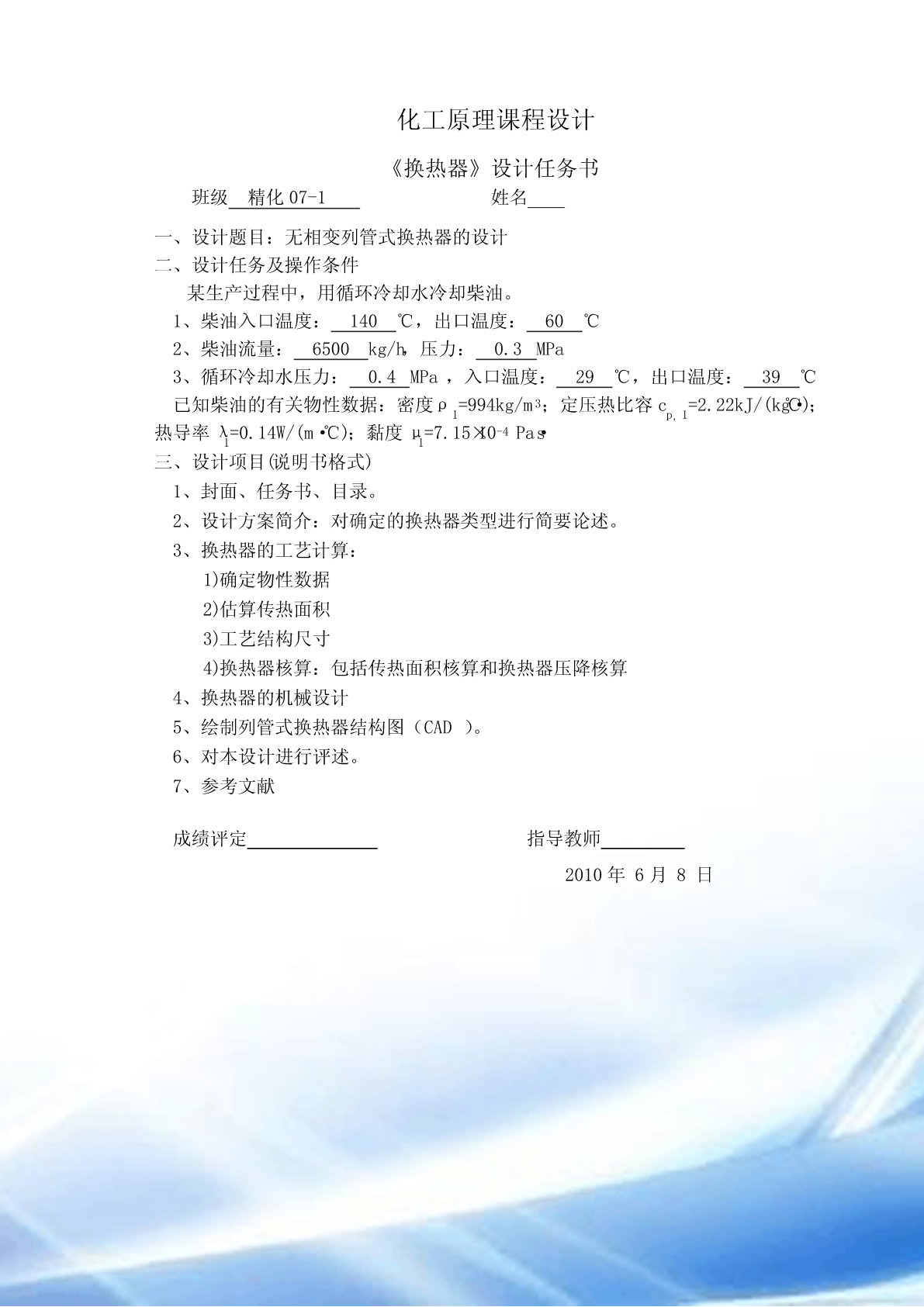

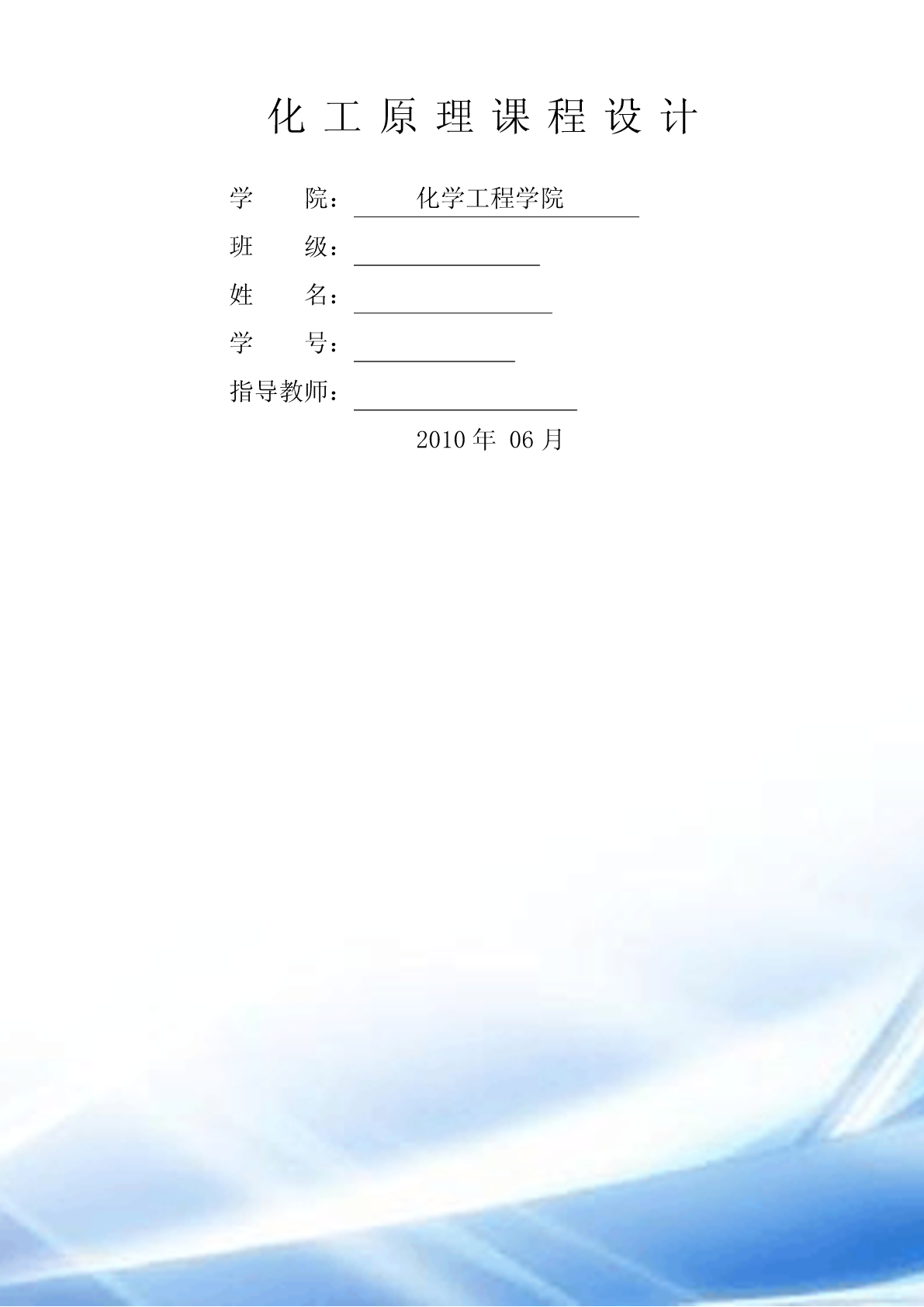

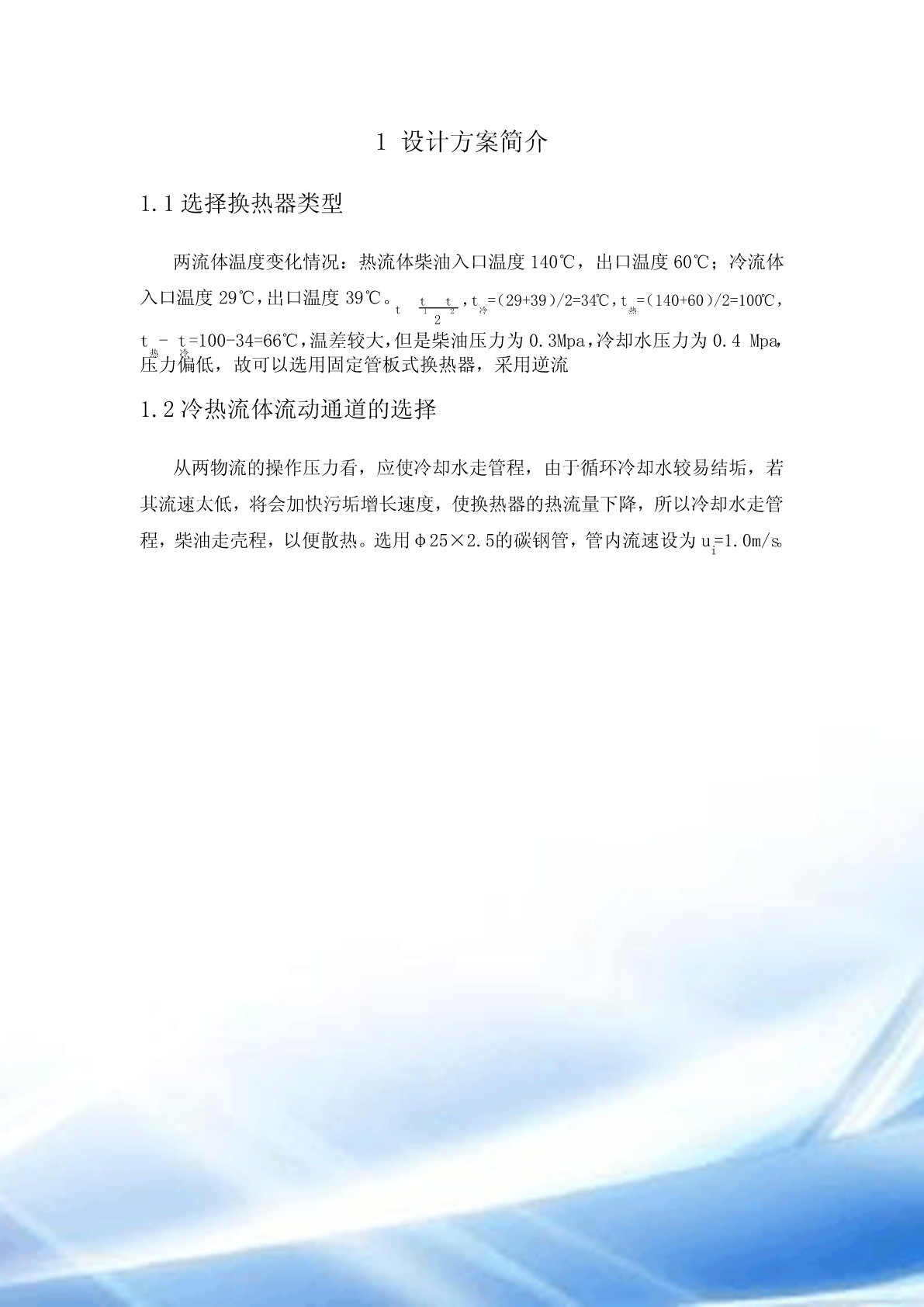

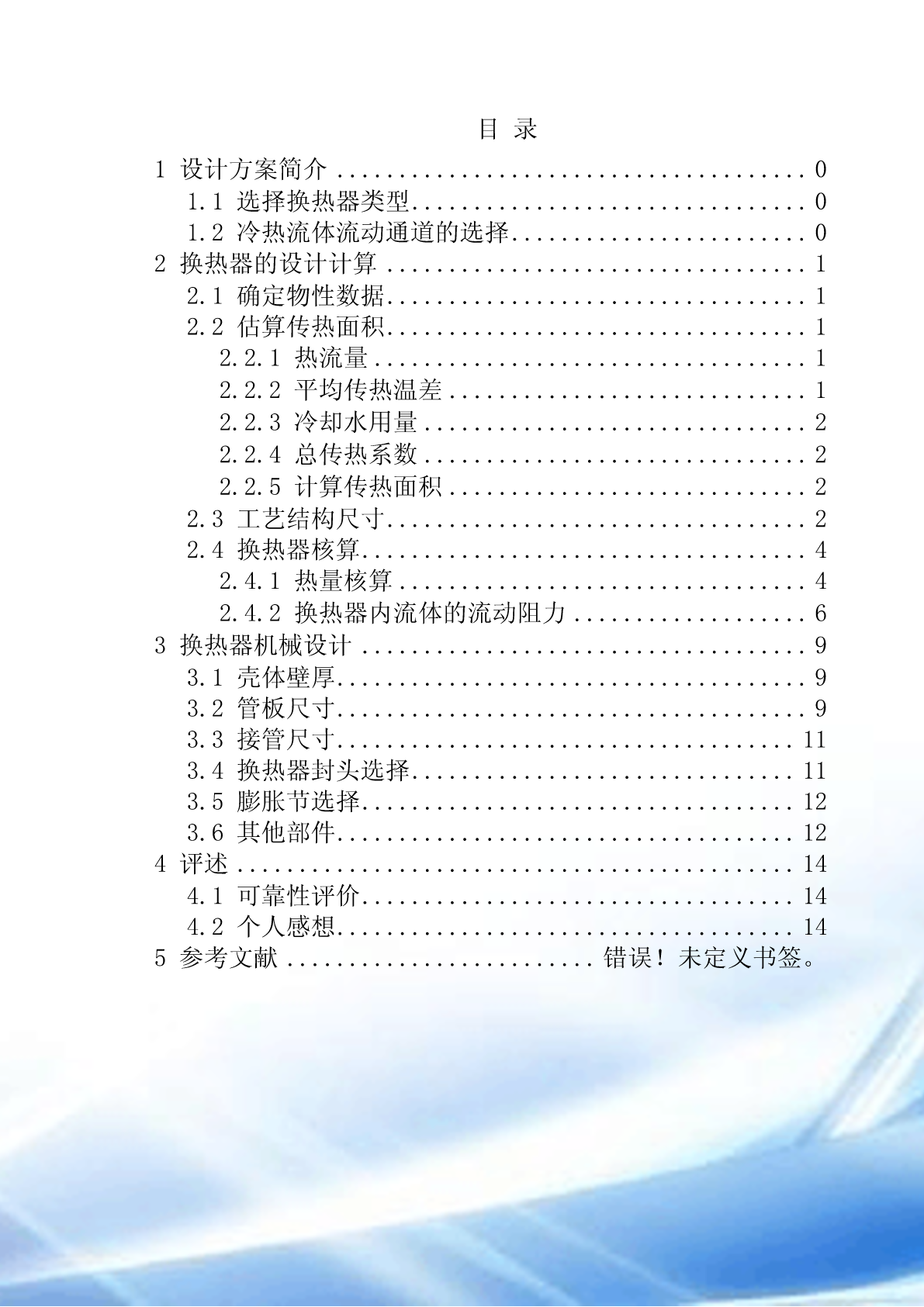

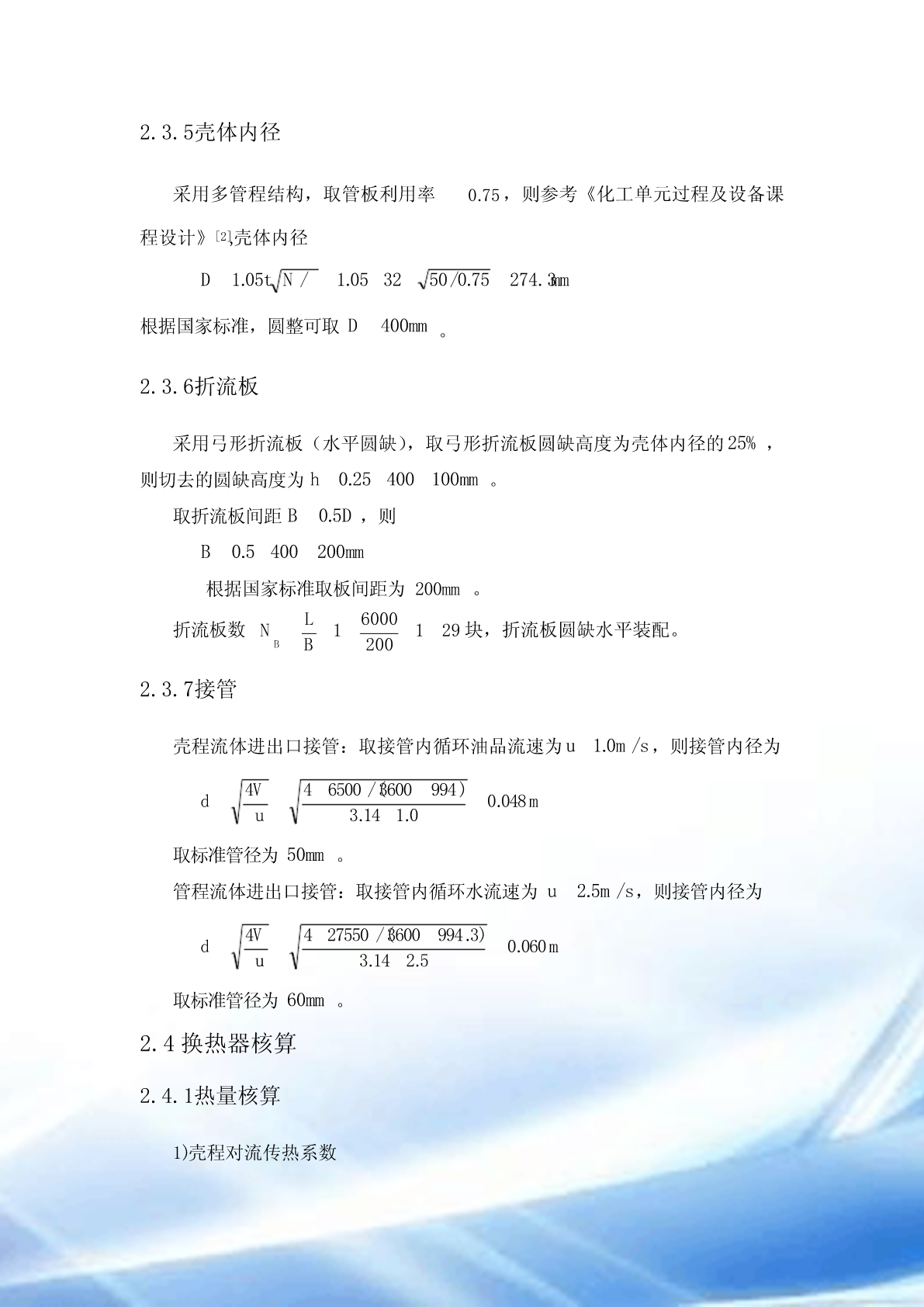

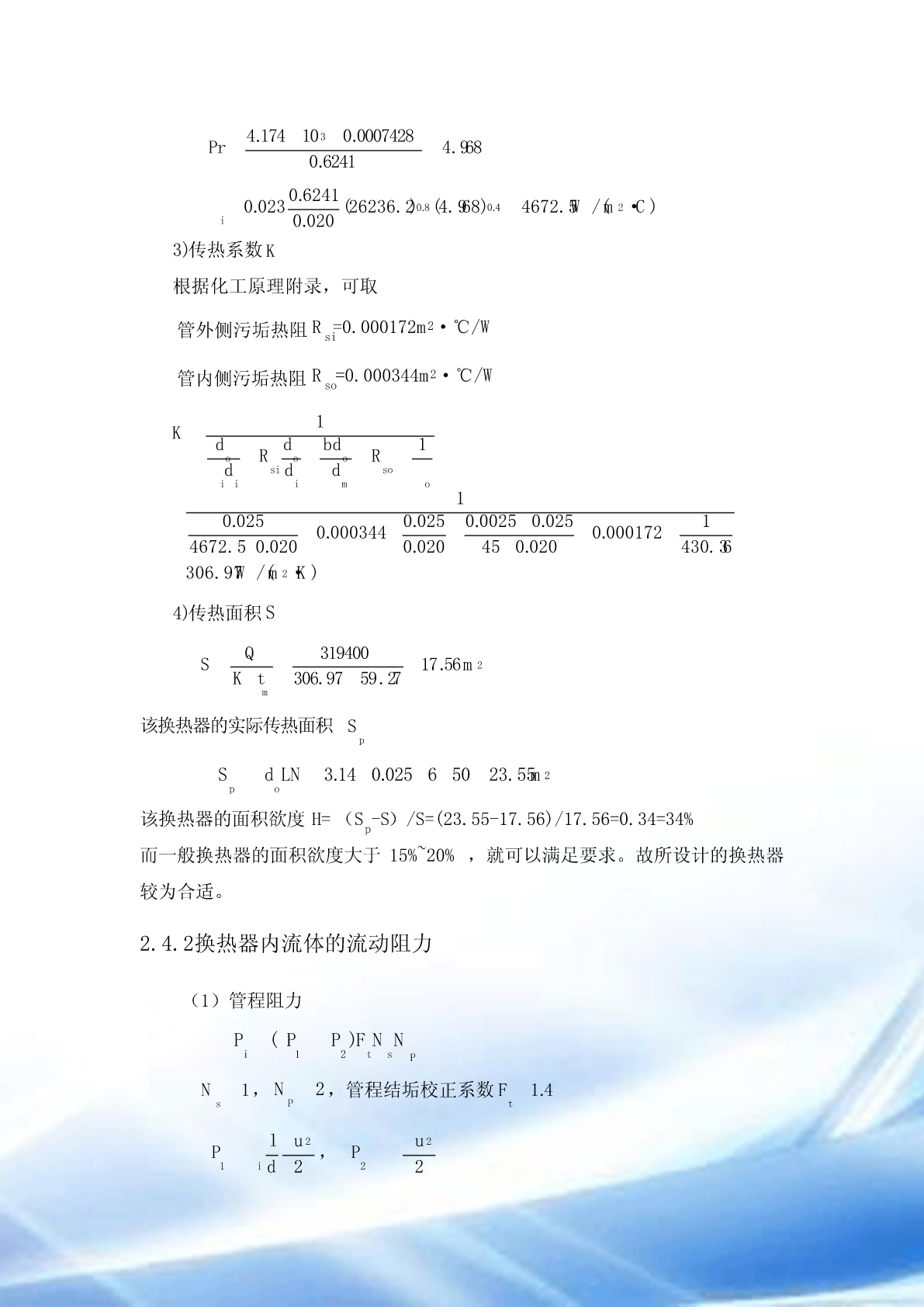

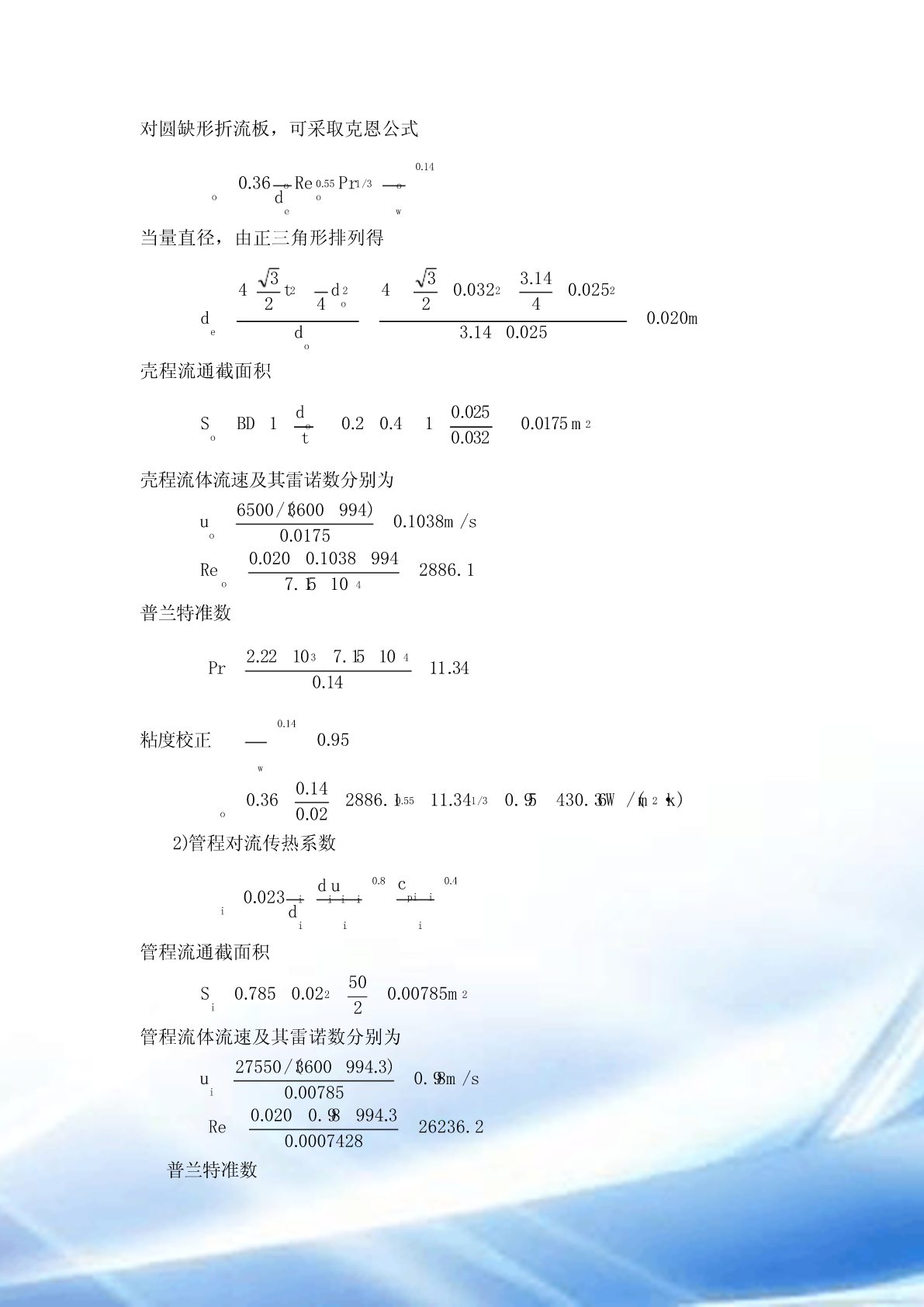

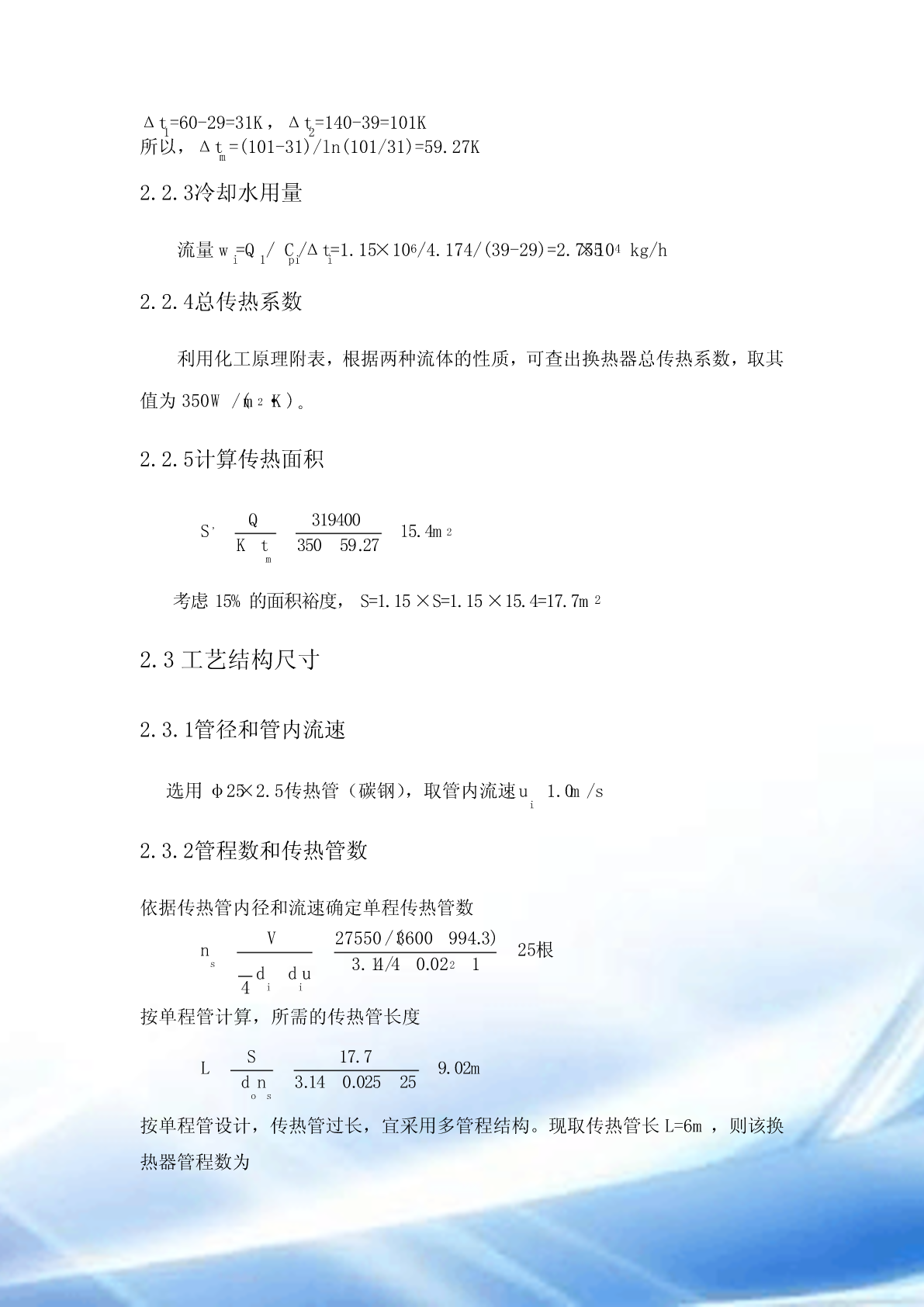

化工原理课程设计学院：化学工程学院班级：姓名：学号：指导教师：2010年06月化工原理课程设计《换热器》设计任务书班级精化07-1姓名一、设计题目：无相变列管式换热器的设计二、设计任务及操作条件某生产过程中，用循环冷却水冷却柴油。1、柴油入口温度：140℃，出口温度：60℃2、柴油流量：6500kg/h，压力：0.3MPa3、循环冷却水压力：0.4MPa，入口温度：29℃，出口温度：39℃已知柴油的有关物性数据：密度ρ=994kg/m3；定压热比容c=2.22kJ/(kg·℃)；1p，1热导率λ=0.14W/(m·℃)；黏度μ=7.15×10-4Pa·s11三、设计项目(说明书格式)1、封面、任务书、目录。2、设计方案简介：对确定的换热器类型进行简要论述。3、换热器的工艺计算：1)确定物性数据2)估算传热面积3)工艺结构尺寸4)换热器核算：包括传热面积核算和换热器压降核算4、换热器的机械设计5、绘制列管式换热器结构图（CAD）。6、对本设计进行评述。7、参考文献成绩评定指导教师2010年6月8日目录1设计方案简介......................................01.1选择换热器类型................................01.2冷热流体流动通道的选择........................02换热器的设计计算..................................12.1确定物性数据..................................12.2估算传热面积..................................12.2.1热流量...................................12.2.2平均传热温差.............................12.2.3冷却水用量...............................22.2.4总传热系数...............................22.2.5计算传热面积.............................22.3工艺结构尺寸..................................22.4换热器核算....................................42.4.1热量核算.................................42.4.2换热器内流体的流动阻力...................63换热器机械设计....................................93.1壳体壁厚......................................93.2管板尺寸......................................93.3接管尺寸.....................................113.4换热器封头选择...............................113.5膨胀节选择...................................123.6其他部件.....................................124评述.............................................144.1可靠性评价...................................144.2个人感想.....................................145参考文献.........................错误！未定义书签。1设计方案简介1.1选择换热器类型两流体温度变化情况：热流体柴油入口温度140℃，出口温度60℃；冷流体入口温度29℃，出口温度39℃。tt，t=（29+39）/2=34℃，t=（140+60）/2=100℃，t12冷热2t-t=100-34=66℃，温差较大，但是柴油压力为0.3Mpa，冷却水压力为0.4Mpa，热冷压力偏低，故可以选用固定管板式换热器，采用逆流1.2冷热流体流动通道的选择从两物流的操作压力看，应使冷却水走管程，由于循环冷却水较易结垢，若其流速太低，将会加快污垢增长速度，使换热器的热流量下降，所以冷却水走管程，柴油走壳程，以便散热。选用φ25×2.5的碳钢管，管内流速设为u=1.0m/s。i2换热
