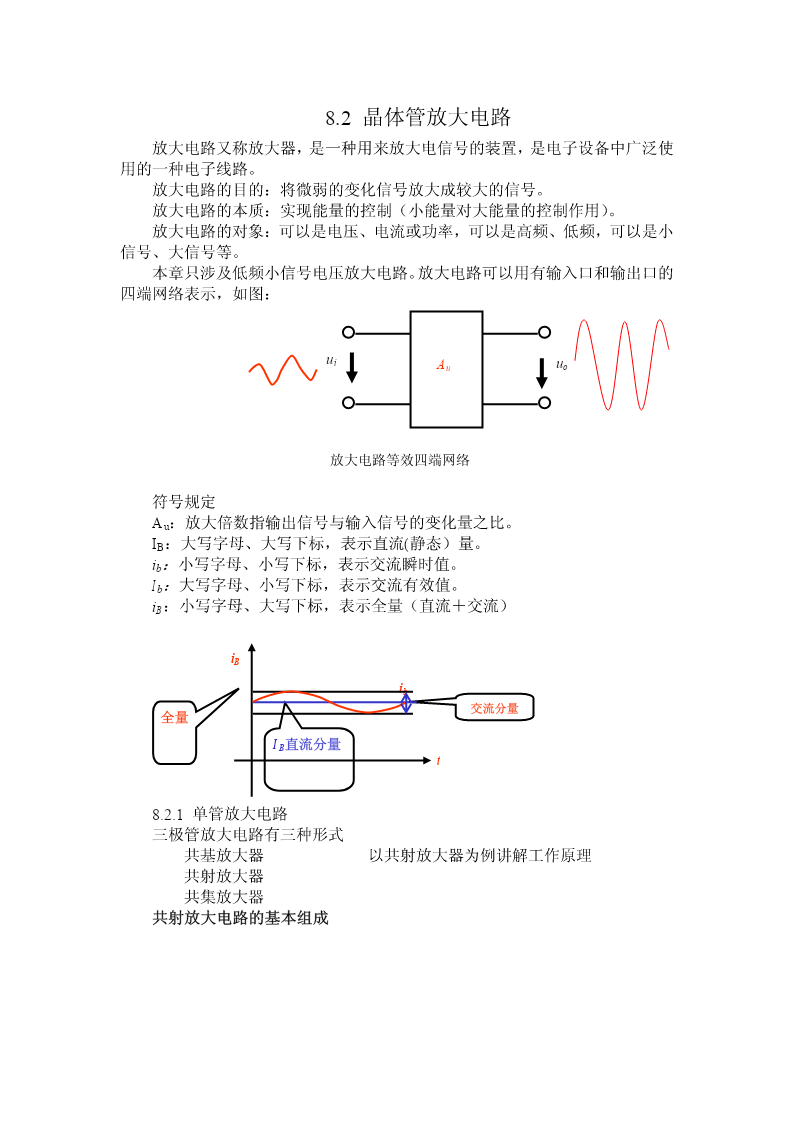

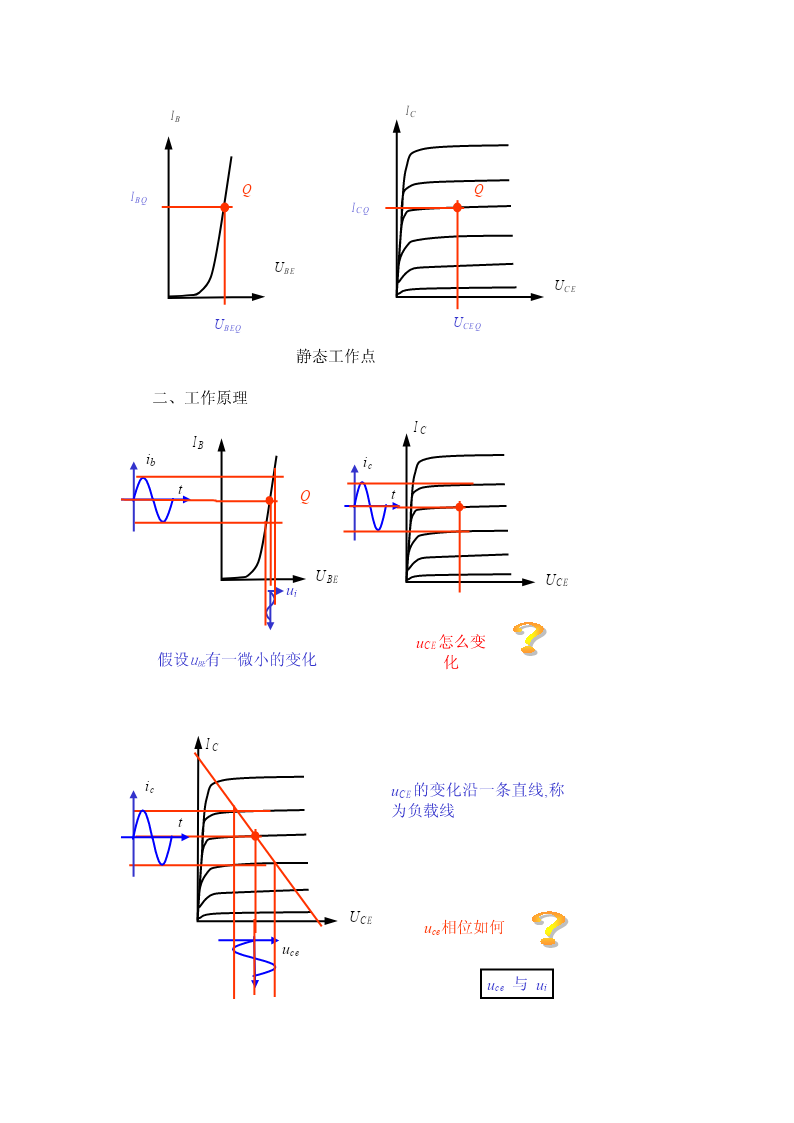

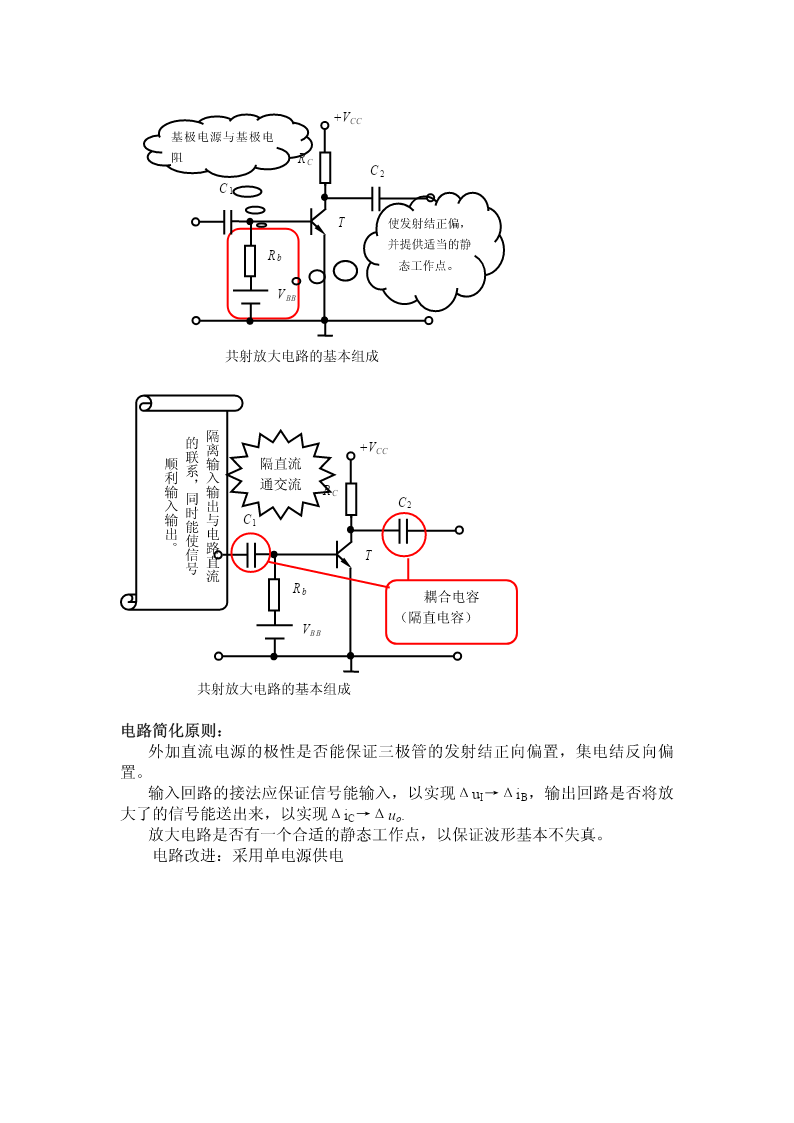

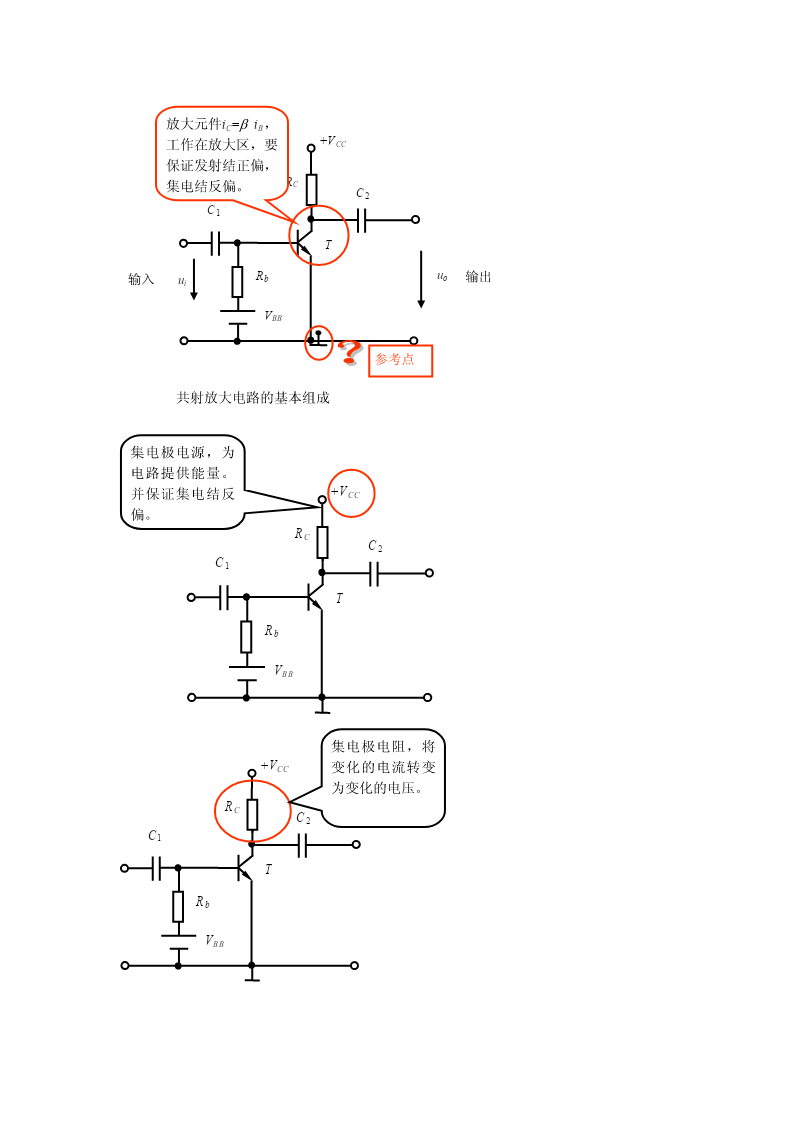

8.2晶体管放大电路放大电路又称放大器，是一种用来放大电信号的装置，是电子设备中广泛使用的一种电子线路。放大电路的目的：将微弱的变化信号放大成较大的信号。放大电路的本质：实现能量的控制（小能量对大能量的控制作用）。放大电路的对象：可以是电压、电流或功率，可以是高频、低频，可以是小信号、大信号等。本章只涉及低频小信号电压放大电路。放大电路可以用有输入口和输出口的四端网络表示，如图：uiAuuo放大电路等效四端网络符号规定Au：放大倍数指输出信号与输入信号的变化量之比。IB：大写字母、大写下标，表示直流(静态）量。ib：小写字母、小写下标，表示交流瞬时值。Ib：大写字母、小写下标，表示交流有效值。iB：小写字母、大写下标，表示全量（直流＋交流）iBib交流分量全量IB直流分量t8.2.1单管放大电路三极管放大电路有三种形式共基放大器以共射放大器为例讲解工作原理共射放大器共集放大器共射放大电路的基本组成放大元件iC=βiB，工作在放大区，要+VCC保证发射结正偏，RC集电结反偏。C2C1Tuo输入uiRb输出VBB参考点共射放大电路的基本组成集电极电源，为电路提供能量。并保证集电结反+VCC偏。RCC2C1TRbVBB集电极电阻，将+VCC变化的电流转变为变化的电压。RCC2C1TRbVBB+VCC基极电源与基极电阻RCC2C1T使发射结正偏，并提供适当的静Rb态工作点。VBB共射放大电路的基本组成隔离输入输出与电路直流的联系，同时能使信号顺利输入输出。+VCC隔直流通交流RCC2C1TRb耦合电容（隔直电容）VBB共射放大电路的基本组成电路简化原则：外加直流电源的极性是否能保证三极管的发射结正向偏置，集电结反向偏置。输入回路的接法应保证信号能输入，以实现ΔuI→ΔiB，输出回路是否将放大了的信号能送出来，以实现ΔiC→Δuo.放大电路是否有一个合适的静态工作点，以保证波形基本不失真。电路改进：采用单电源供电+VCCRCC2C1TRb可以省去VBB放大电路的基本组成+VCCRbRCC2C1T单电源放大电路共射放大电路的工作原理：一、静态工作点+VCC由于电源的存在IC≠0IB≠0RbRCC2ICQC1TIBQui=0时IEQ=IBQ+ICQ电流关系+VCCRbRCCICQ2C1T(ICQ,UCEQ)(IBQ,UBEQ)IBQUBEQUCEQ静态工作点(IBQ,UBEQ)和(ICQ,UCEQ)分别对应于输入输出特性曲线上的一个点称为静态工作点。ICIBQQIBQICQUBEUCEUBEQUCEQ静态工作点二、工作原理ICIBibictQtUBEUCEuiuCE怎么变假设uBE有一微小的变化化ICicuCE的变化沿一条直线,称为负载线tUCEuce相位如何uceuce与ui各点波形iC+VCCtiCRbRCC2C1iBuCEuoiBuiuuCEuoitttt
