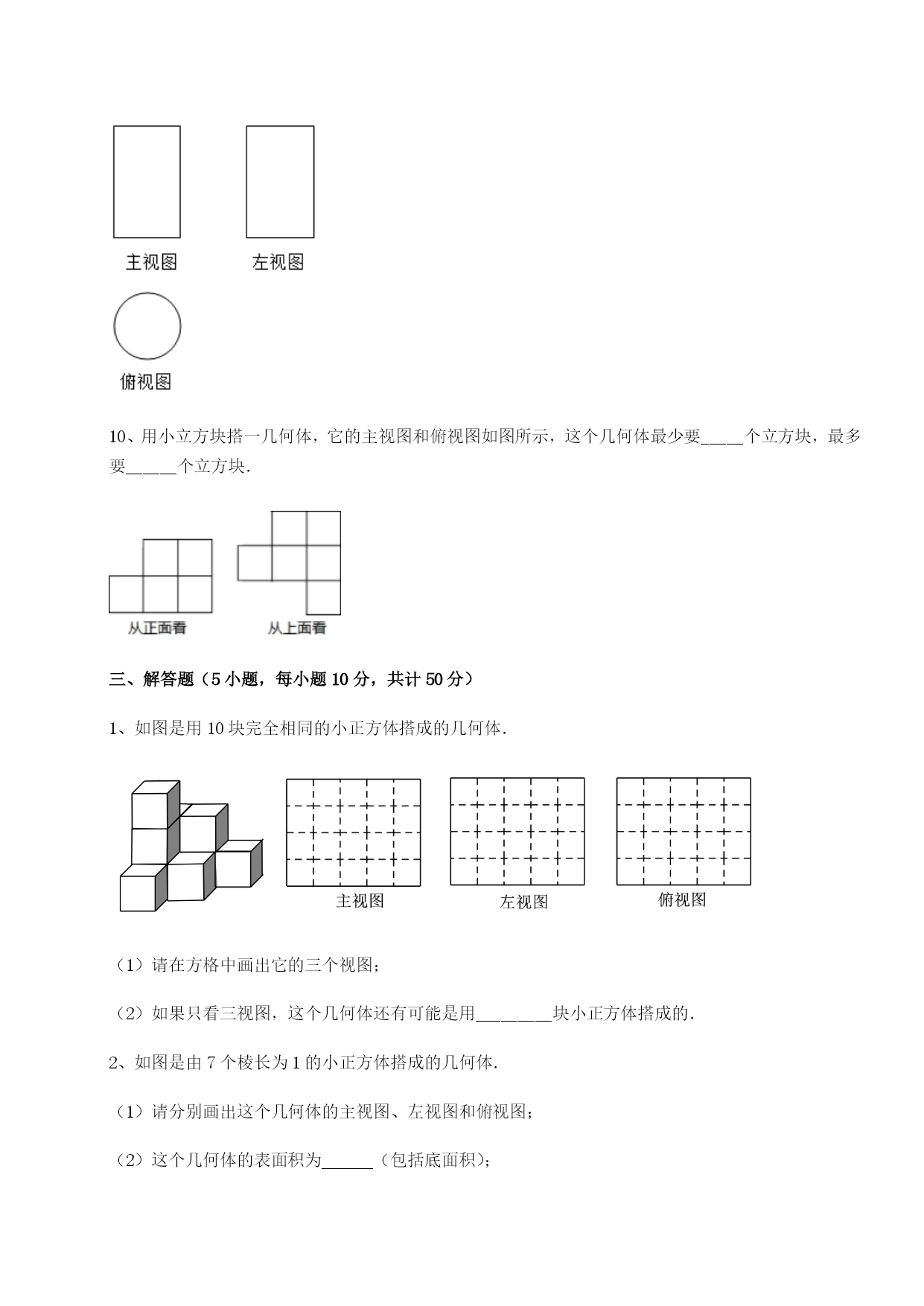

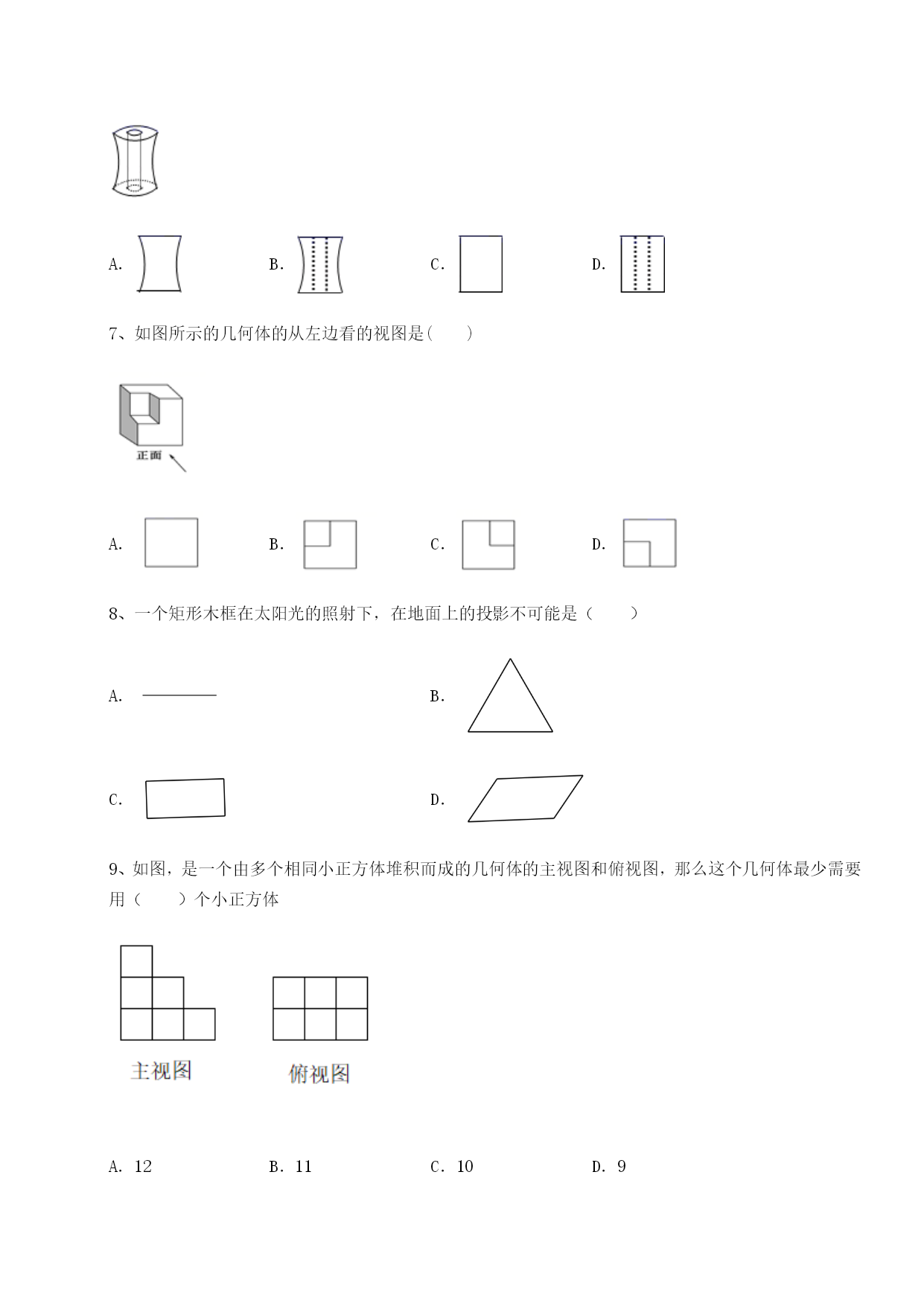

新疆喀什区第二中学数学九年级下册第二十九章投影与视图章节测评考试时间：90分钟；命题人：校教研室考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图是由5个相同的小立方块搭成的几何体，则从左面看这个几何体的形状图是（）A．B．C．D．2、如图所示的领奖台是由三个长方体组合而成的几何体，则这个几何体的左视图是（）A．B．C．D．3、如图所示，该几何体的俯视图是A．B．C．D．4、如图几何体的主视图是（）A．B．C．D．5、下列物体的左视图是圆的为（）A．足球B．水杯C．圣诞帽D．鱼缸6、如图所示的几何体，它的左视图是（）A．B．C．D．7、如图所示的几何体的从左边看的视图是()A．B．C．D．8、一个矩形木框在太阳光的照射下，在地面上的投影不可能是（）A．B．C．D．9、如图，是一个由多个相同小正方体堆积而成的几何体的主视图和俯视图，那么这个几何体最少需要用（）个小正方体A．12B．11C．10D．910、如图是由5个小立方块搭成的几何体，则该几何体从左面看到的形状图是（）A．B．C．D．第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、若干个小正方体组成一个几何体，从正面和左面看都是如图所示的图形，则需要这样小正方体至少______块．2、一块直角三角形板，，，，测得边的中心投影长为，则长为__．3、一个由若干个相同的小正方体组成的几何体的主视图和俯视图如图所示，则小正方体的最少个数为___．4、由一些大小相同的小正方体搭成的几何体从正面和从左面看到的图形如图所示，则搭成该几何体的小正方体的个数最少是____5、请你写出一种几何体，使得它的主视图、左视图和俯视图都一样，它是______6、一个立体图形的三视图如图所示，根据图中数据求得这个立体图形的侧面积为____________．7、一个零件的主视图、左视图、俯视图如图所示（尺寸单位：厘米），这个零件的表面积是_______cm2．8、日晷是我国古代测定时刻的仪器，它是利用__来测定时刻的．9、如图是某几何体的三视图．已知主视图和左视图是两个全等的矩形，俯视图是直径等于2的圆，若矩形的长为3，宽为2，则这个几何体的体积为_________．10、用小立方块搭一几何体，它的主视图和俯视图如图所示，这个几何体最少要_____个立方块，最多要______个立方块．三、解答题（5小题，每小题10分，共计50分）1、如图是用10块完全相同的小正方体搭成的几何体．（1）请在方格中画出它的三个视图；（2）如果只看三视图，这个几何体还有可能是用_________块小正方体搭成的．2、如图是由7个棱长为1的小正方体搭成的几何体．（1）请分别画出这个几何体的主视图、左视图和俯视图；（2）这个几何体的表面积为（包括底面积）；（3）若使得该几何体的俯视图和左视图不变，则最多还可以放个相同的小正方体．3、如图，是由小立方块塔成的几何体，请画出这个几何体从正面、左面、上面三个方面看到的形状图：4、如图，由10个同样大小的小正方体搭成的几何体．（1）请在网格中分别画出几何体的主视图和俯视图；（画图用2B铅笔加黑加粗）（2）如果在这个几何体上再添加一些相同的小正方体，并保持这个几何体的主视图和俯视图不变，那么最多还可以再添加个小正方体．5、如图为一个机器零件的三视图（俯视图是一个正三角形）．（1）画出这个机器零件的几何体并说出几何体的名称；（2）根据图中标注的数据算出这个几何体的表面积．
