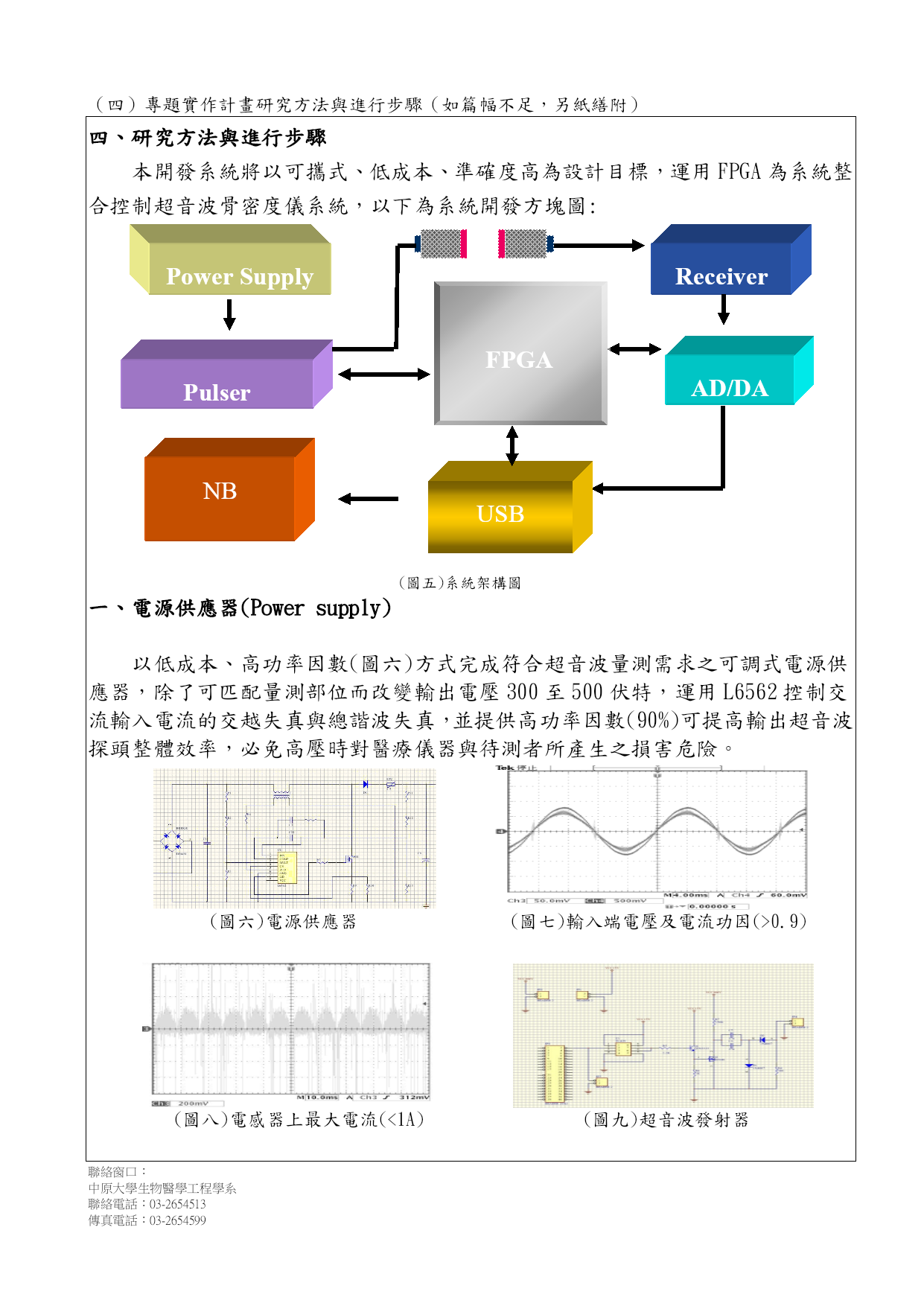

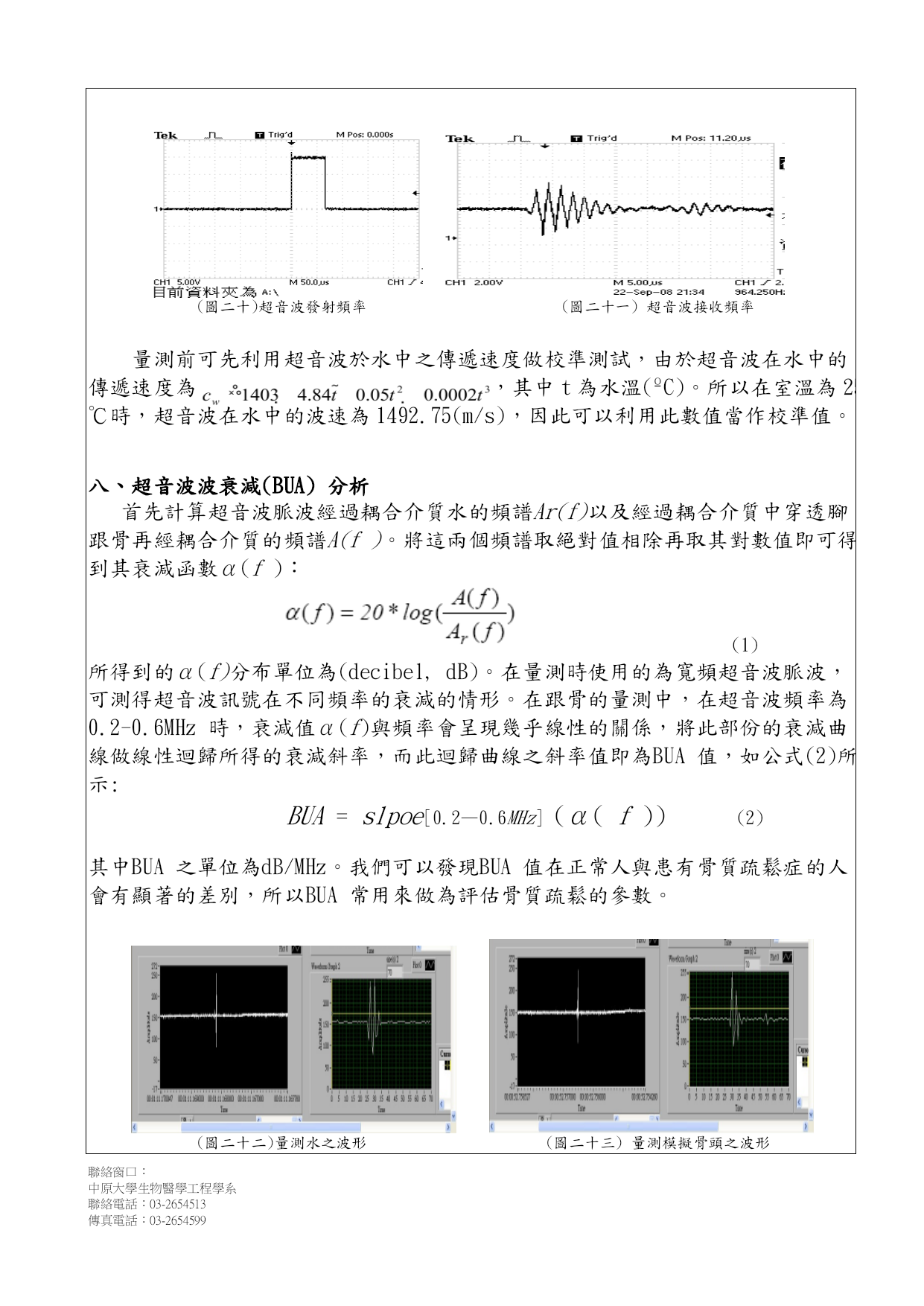

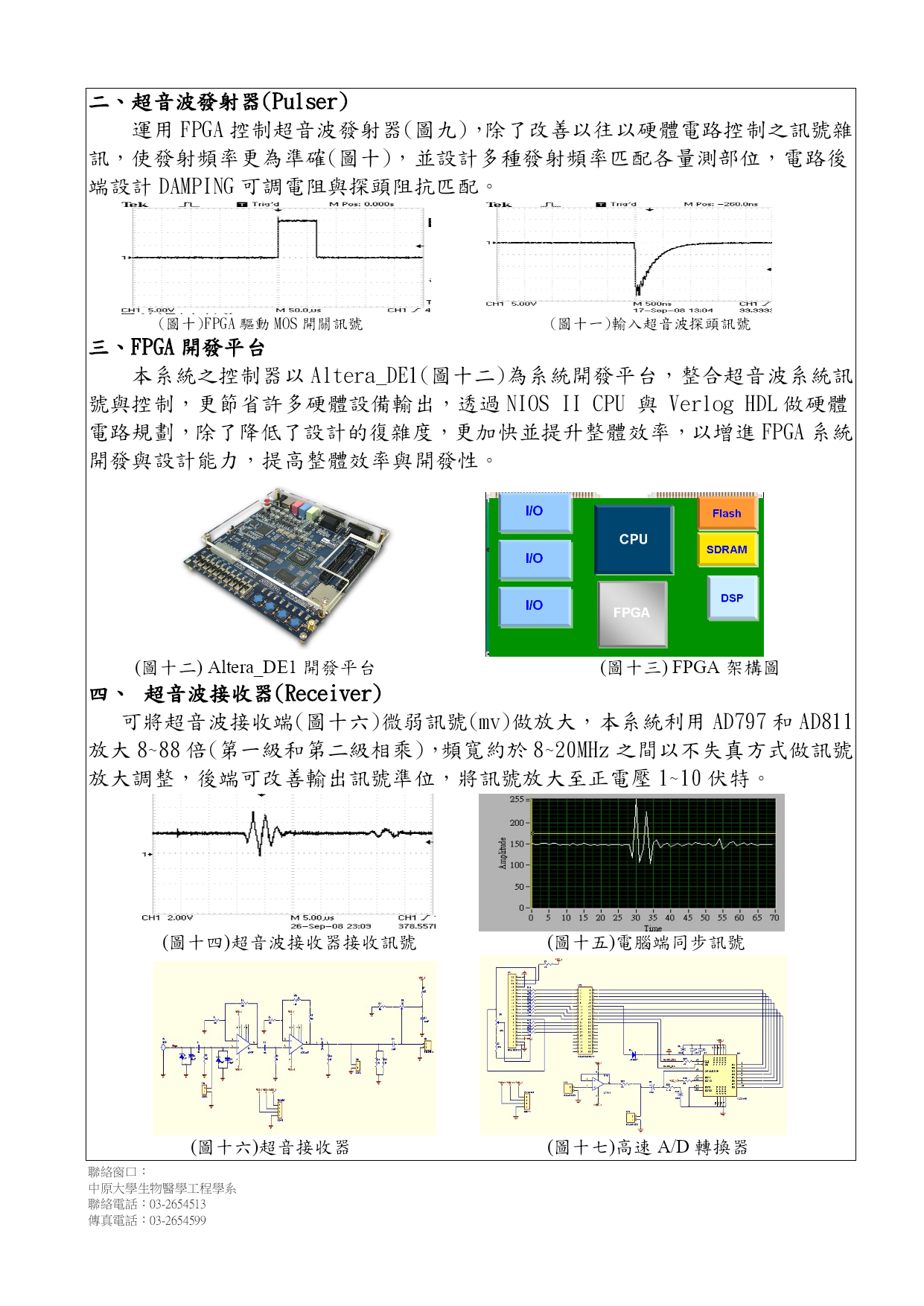

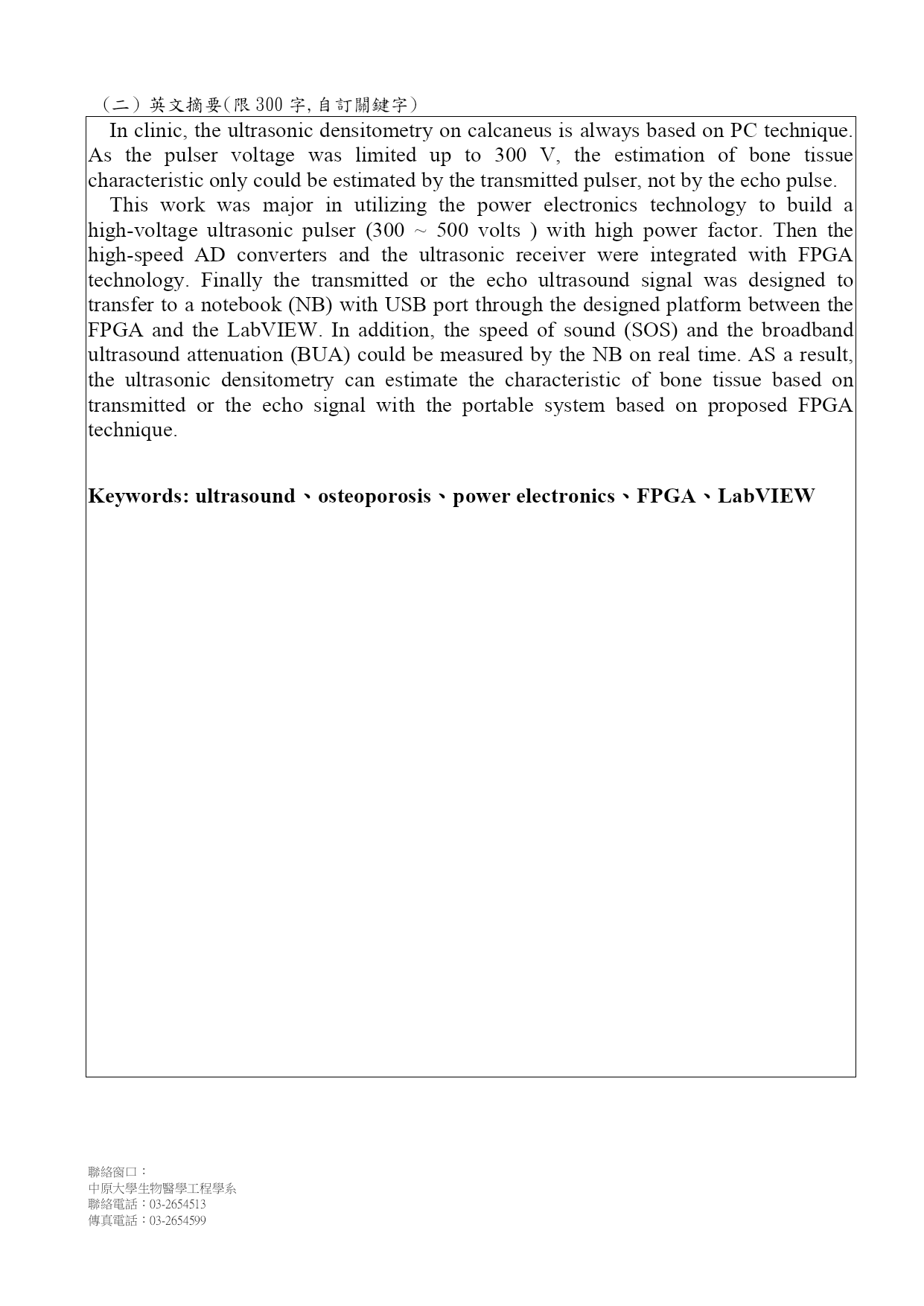

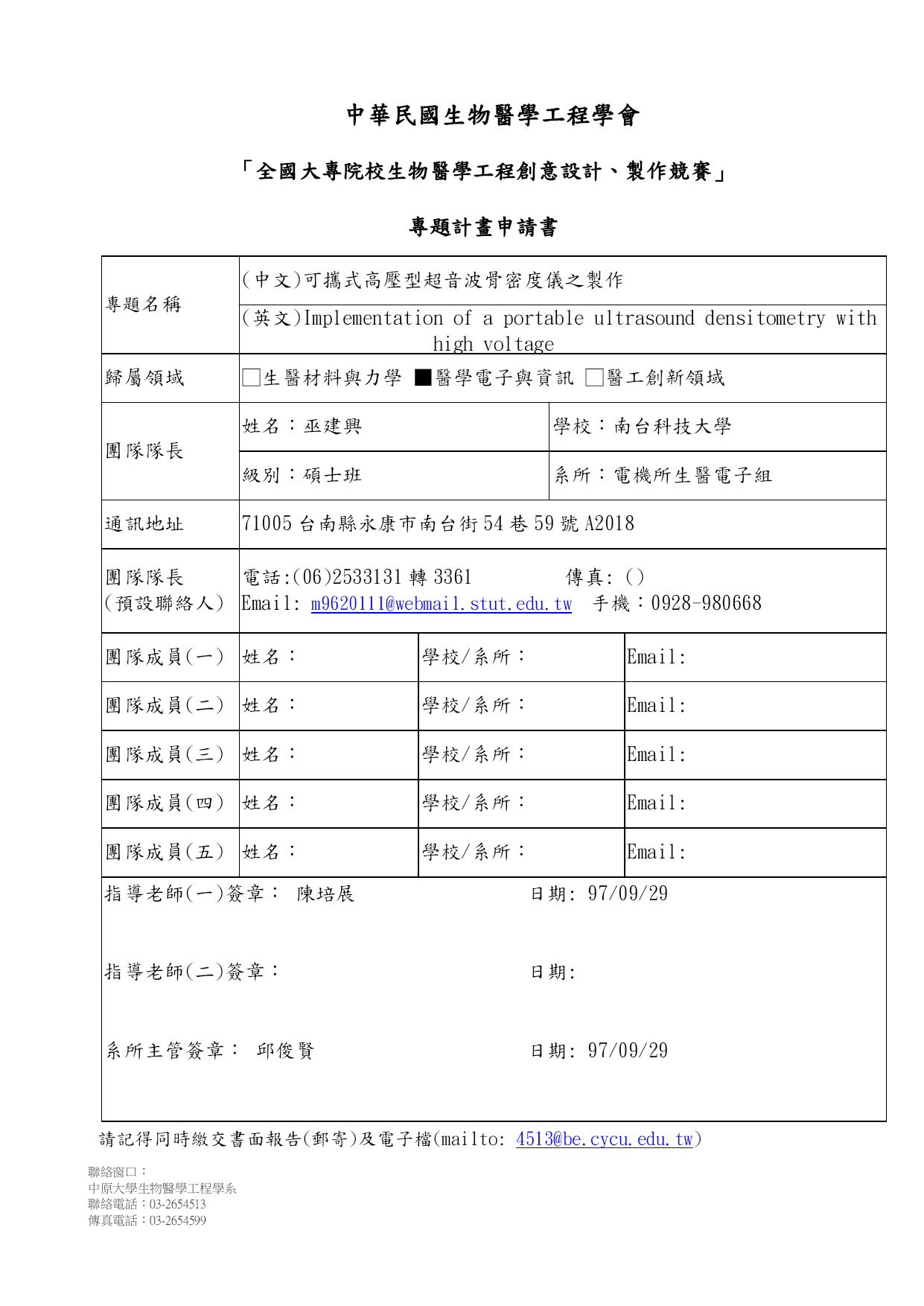

聯絡窗口:中原大學生物醫學工程學系聯絡電話:03-2654513傳真電話:03-2654599中華民國生物醫學工程學會「全國大專院校生物醫學工程創意設計、製作競賽」專題計畫申請書專題名稱(中文)可攜式高壓型超音波骨密度儀之製作(英文)Implementationofaportableultrasounddensitometrywithhighvoltage歸屬領域□生醫材料與力學▓醫學電子與資訊□醫工創新領域團隊隊長姓名:巫建興學校:南台科技大學級別:碩士班系所:電機所生醫電子組通訊地址71005台南縣永康市南台街54巷59號A2018團隊隊長(預設聯絡人)電話:(06)2533131轉3361傳真:()Email:HYPERLINK"mailto:m9620111@webmail.stut.edu.tw"m9620111@webmail.stut.edu.tw手機:0928-980668團隊成員(一)姓名:學校/系所:Email:團隊成員(二)姓名:學校/系所:Email:團隊成員(三)姓名:學校/系所:Email:團隊成員(四)姓名:學校/系所:Email:團隊成員(五)姓名:學校/系所:Email:指導老師(一)簽章:陳培展日期:97/09/29指導老師(二)簽章:日期:系所主管簽章:邱俊賢日期:97/09/29請記得同時繳交書面報告(郵寄)及電子檔(mailto:HYPERLINK"mailto:4513@be.cycu.edu.tw"4513@be.cycu.edu.tw)一、計畫內容中文摘要(限300字,自訂關鍵字)目前臨床上所使用之腳跟骨超音波骨密度儀,幾乎都是以個人電腦為基礎之量測系統,因此最大之脈衝高壓因受限制只能達到300伏左右。在此情形下目前之個人電腦超音波骨密度系統只能量取穿透腳跟骨後之脈衝信號,而無法量取腳跟骨之回波信號,使得利用超音波量取腳跟骨的骨組織特性受到限制。本作品主要運用電力電子技術建立高功因可調變式直流300~500伏特超音波發射器(pulser),並結合FPGA硬體描述技術製作高速類比/數位轉換器(ADC)之超音波接收器(receiver),最後本系統設計將超音波訊號透過FPGA控制溝通USB傳輸至NB端,以LabVIEW做訊號即時顯示並分析超音波波速(SOS)與波衰減(BUA)於筆記型電腦,成為一可量取穿透與回波之可攜式超音波骨密度儀系統。關鍵字:超音波、骨質疏鬆症、電力電子、FPGA、LabVIEW(二)英文摘要(限300字,自訂關鍵字)Inclinic,theultrasonicdensitometryoncalcaneusisalwaysbasedonPCtechnique.Asthepulservoltagewaslimitedupto300V,theestimationofbonetissuecharacteristiconlycouldbeestimatedbythetransmittedpulser,notbytheechopulse.Thisworkwasmajorinutilizingthepowerelectronicstechnologytobuildahigh-voltageultrasonicpulser(300~500volts)withhighpowerfactor.Thenthehigh-speedADconvertersandtheultrasonicreceiverwereintegratedwithFPGAtechnology.Finallythetransmittedortheechoultrasoundsignalwasdesignedtotransfertoanotebook(NB)withUSBportthroughthedesignedplatformbetweentheFPGAandtheLabVIEW.Inaddition,thespeedofsound(SOS)andthebroadbandultrasoundattenuation(BUA)couldbemeasuredbytheNBonrealtime.ASaresult,theultrasonicdensitometrycanestimatethecharacteristicofbonetissuebasedontransmittedortheechosignalwiththeportablesystembasedonproposedFPGAtechnique.Keywords:ultrasound、osteoporosis、powerelectronics、FPGA、LabVI
