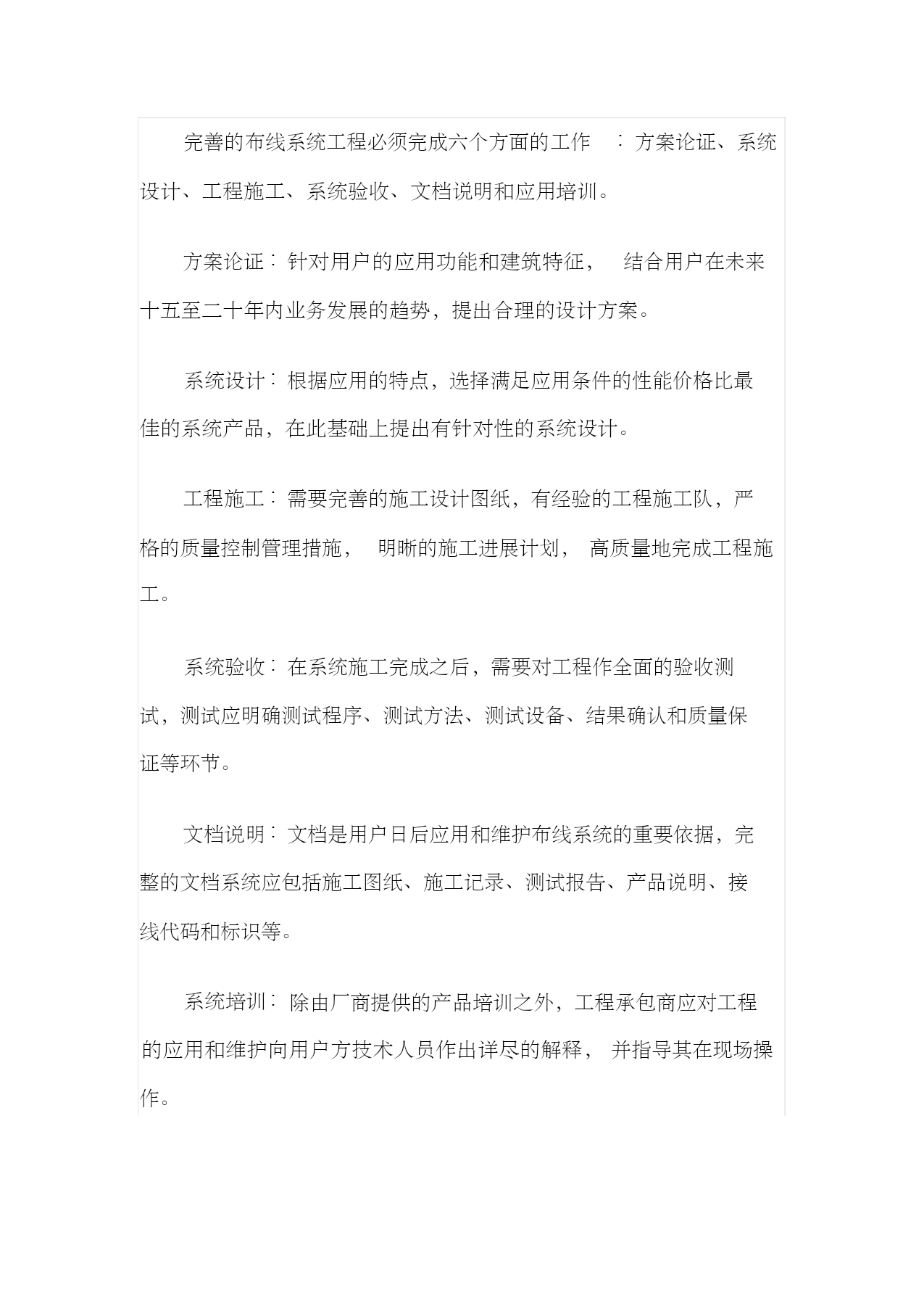

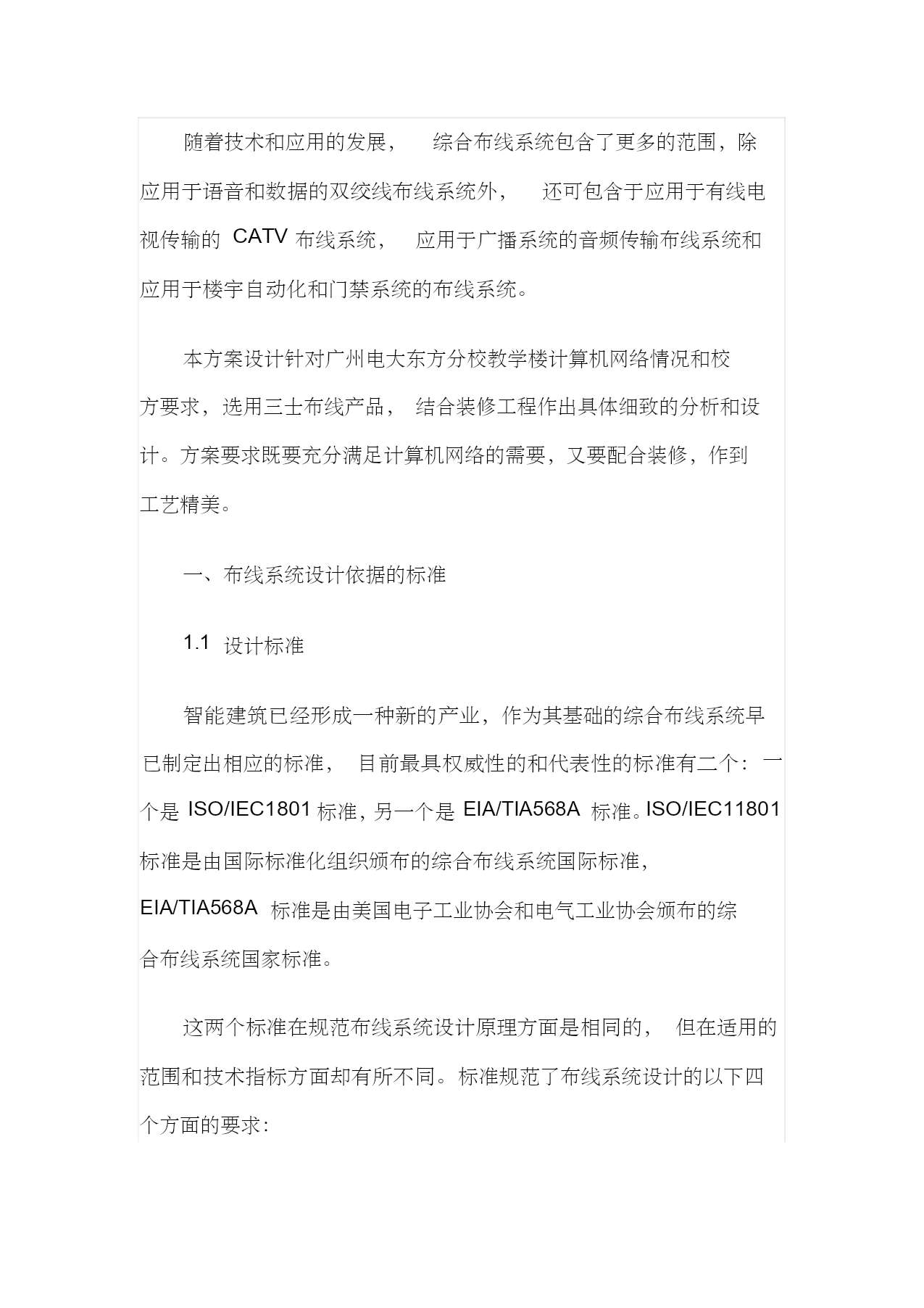

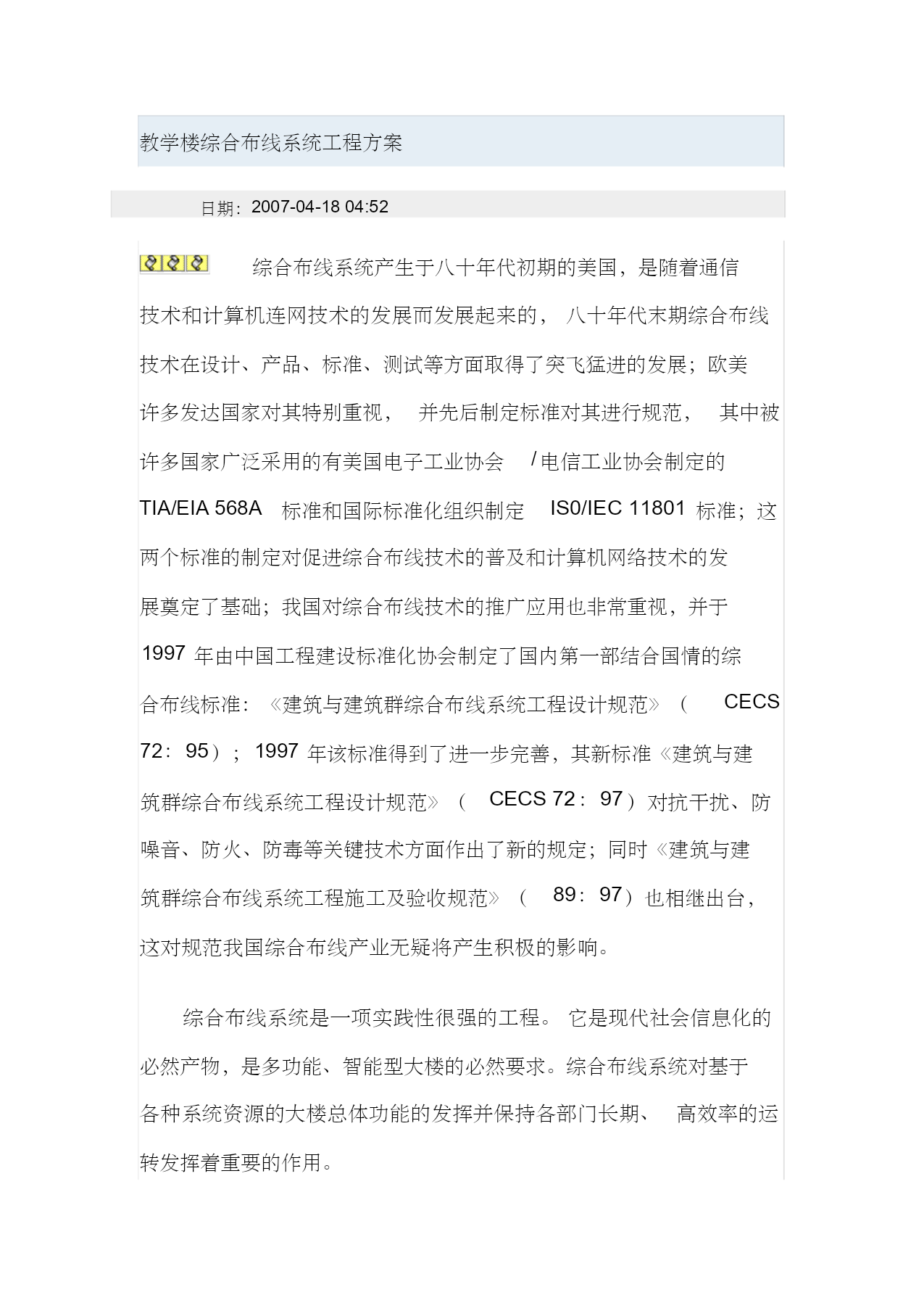

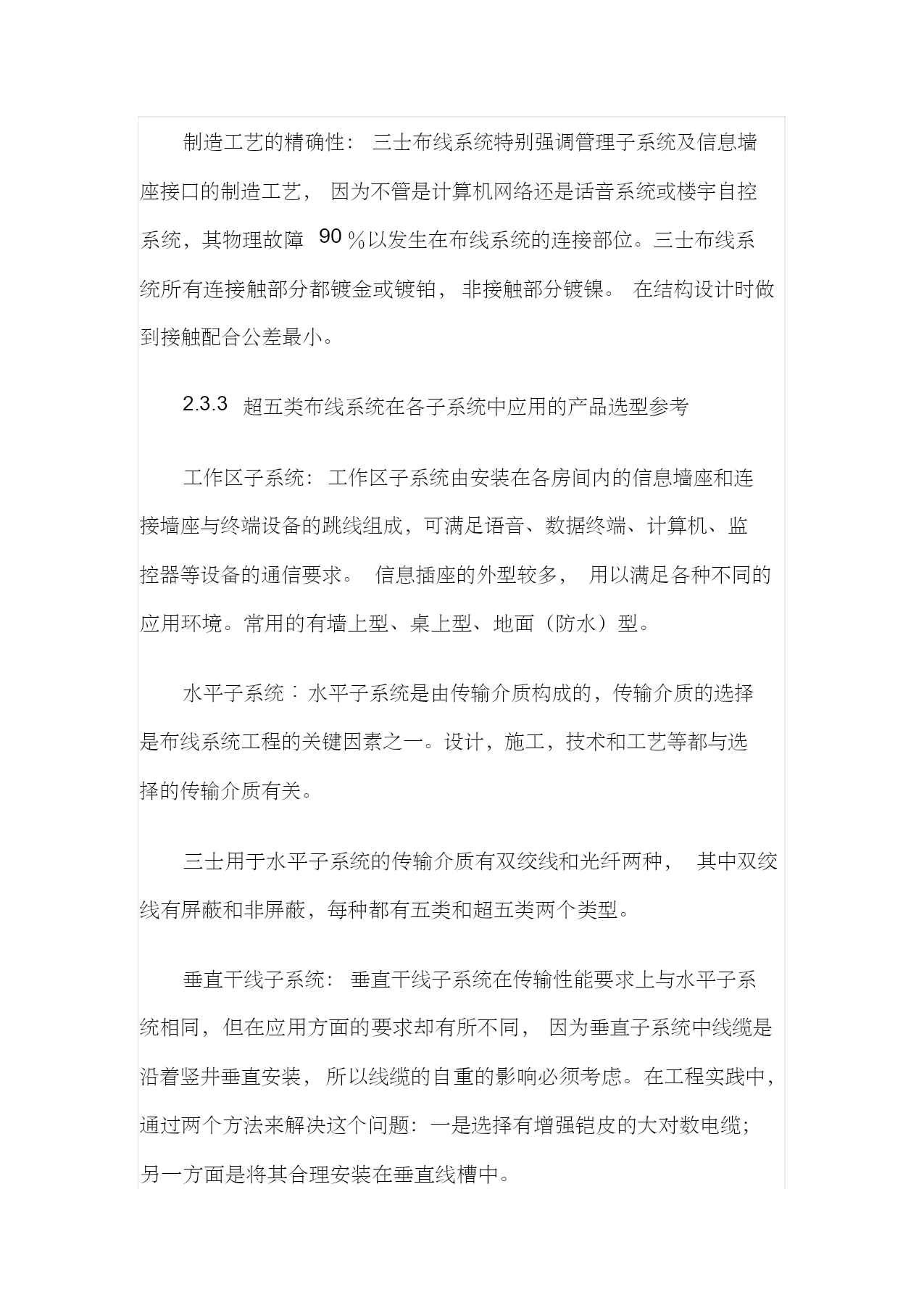

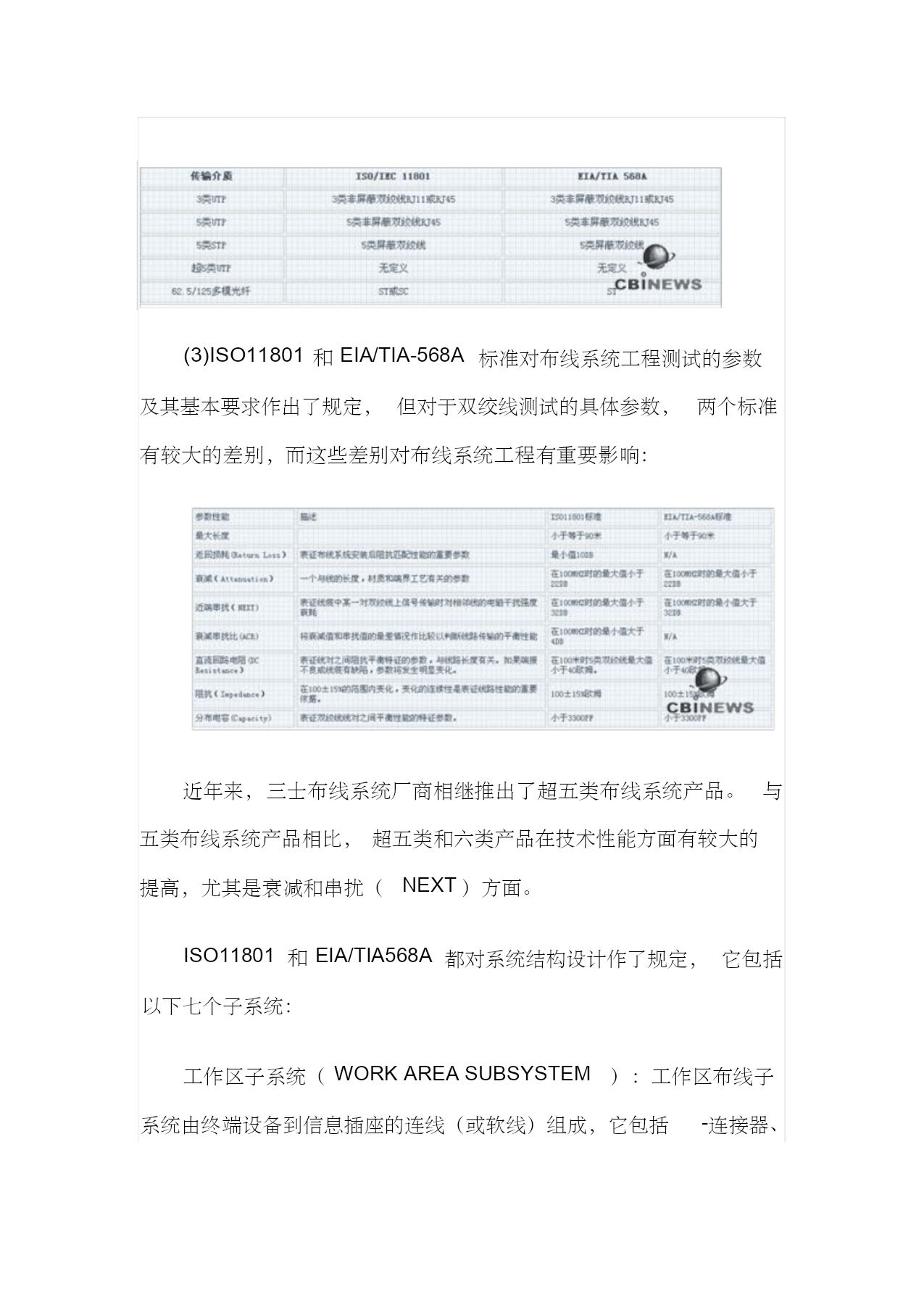

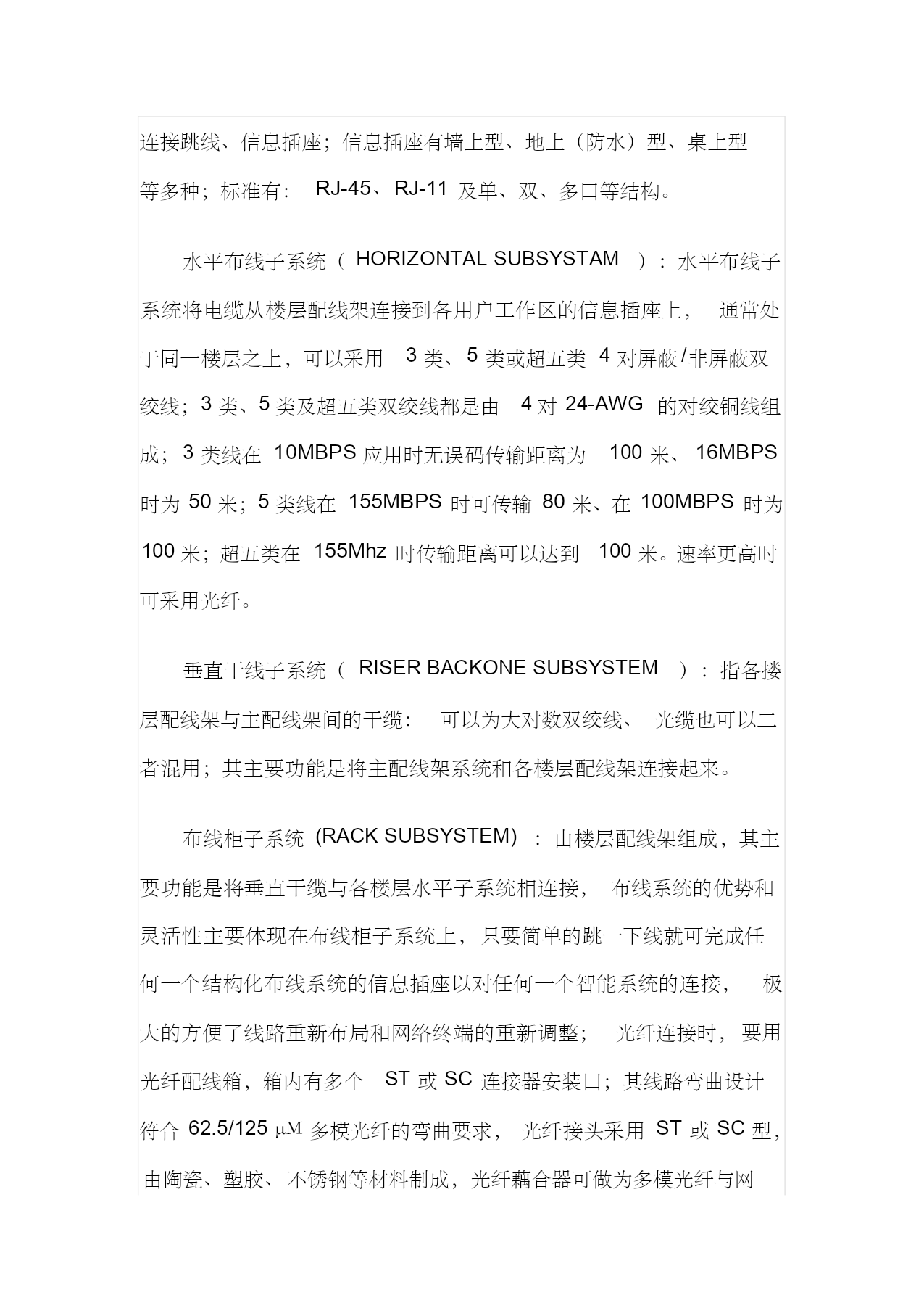

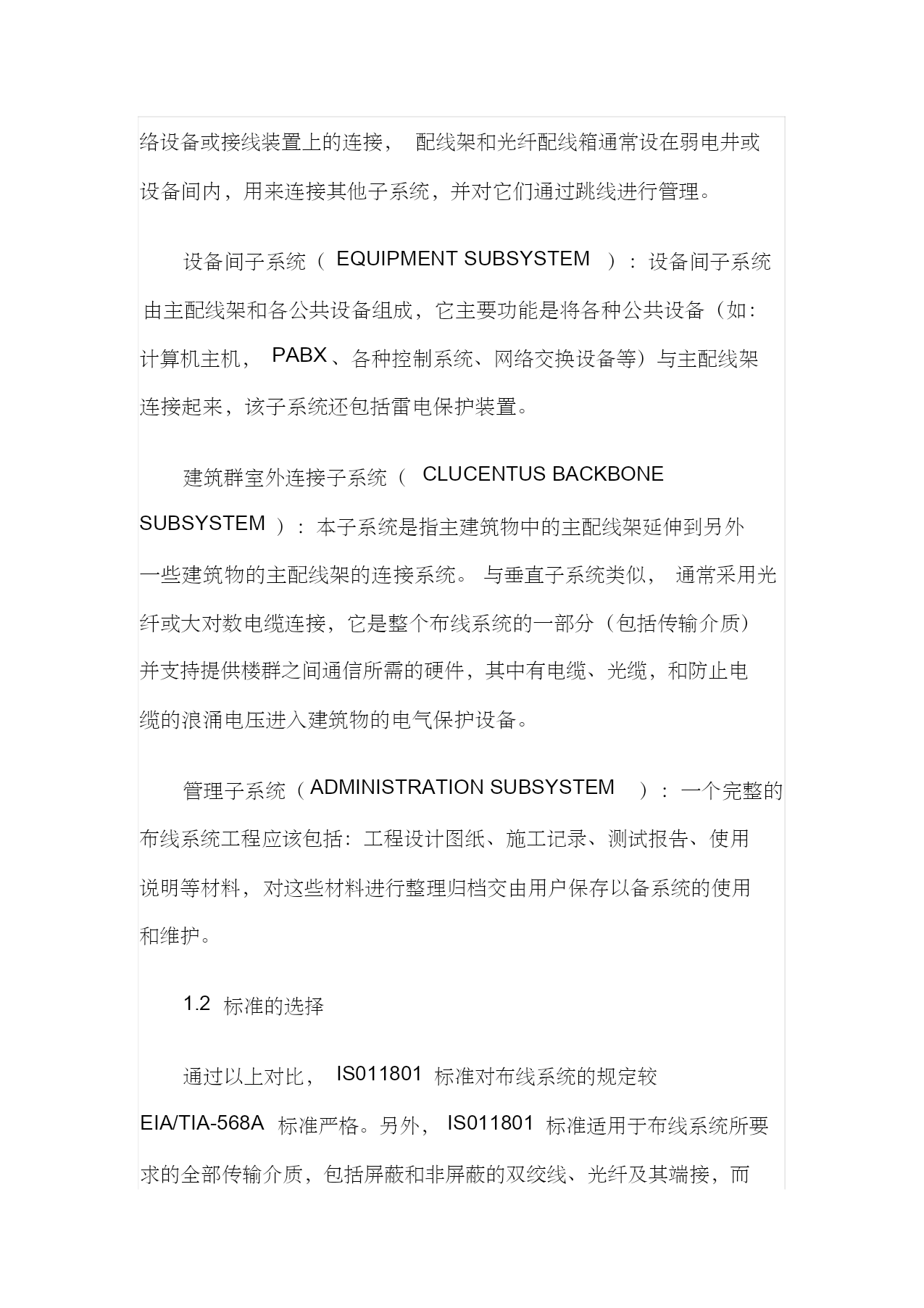

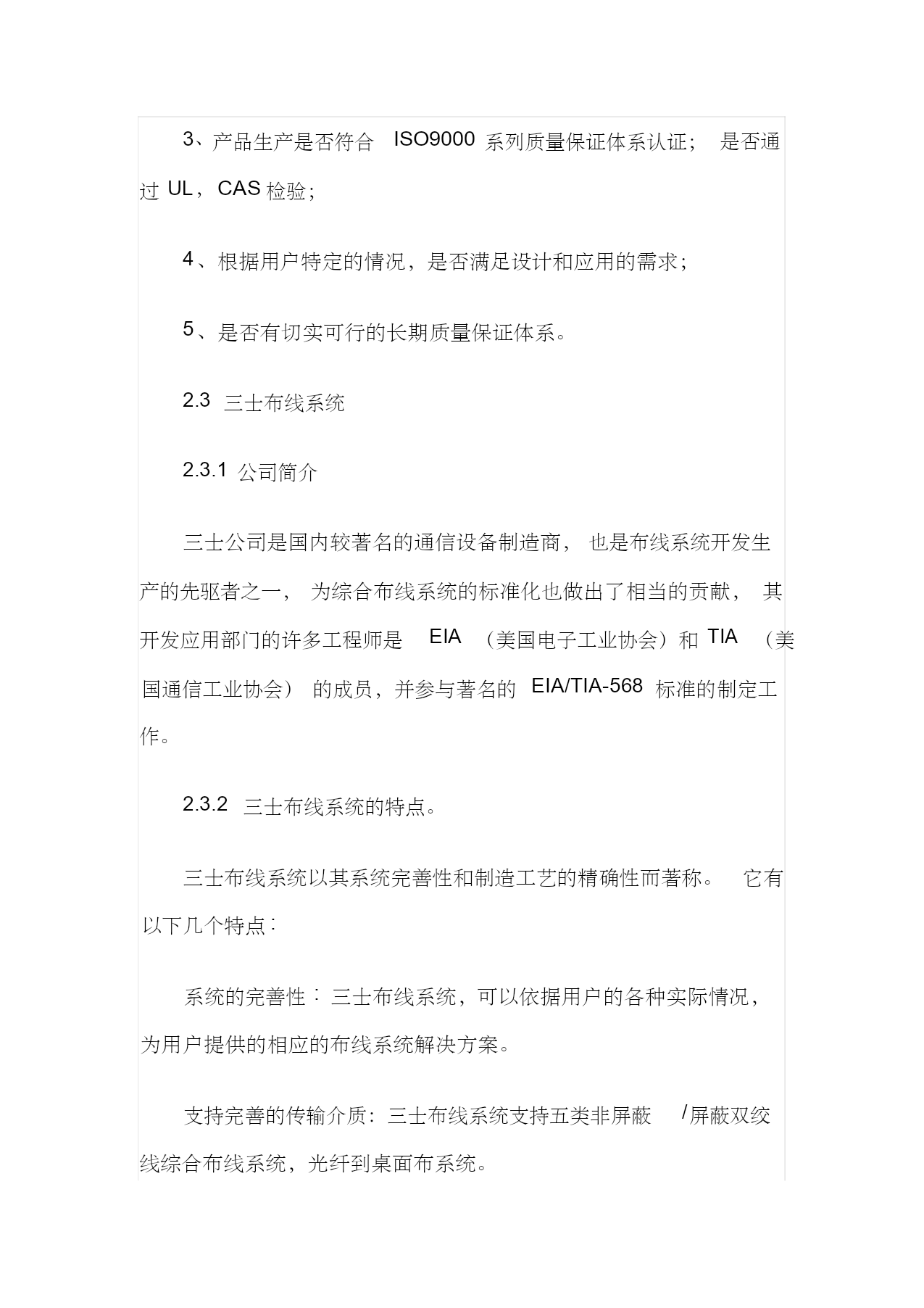

教学楼综合布线系统工程方案日期：2007-04-1804:52综合布线系统产生于八十年代初期的美国，是随着通信技术和计算机连网技术的发展而发展起来的，八十年代末期综合布线技术在设计、产品、标准、测试等方面取得了突飞猛进的发展；欧美许多发达国家对其特别重视，并先后制定标准对其进行规范，其中被许多国家广泛采用的有美国电子工业协会/电信工业协会制定的TIA/EIA568A标准和国际标准化组织制定IS0/IEC11801标准；这两个标准的制定对促进综合布线技术的普及和计算机网络技术的发展奠定了基础；我国对综合布线技术的推广应用也非常重视，并于1997年由中国工程建设标准化协会制定了国内第一部结合国情的综合布线标准：《建筑与建筑群综合布线系统工程设计规范》（CECS72：95）；1997年该标准得到了进一步完善，其新标准《建筑与建筑群综合布线系统工程设计规范》（CECS72：97）对抗干扰、防噪音、防火、防毒等关键技术方面作出了新的规定；同时《建筑与建筑群综合布线系统工程施工及验收规范》（89：97）也相继出台，这对规范我国综合布线产业无疑将产生积极的影响。综合布线系统是一项实践性很强的工程。它是现代社会信息化的必然产物，是多功能、智能型大楼的必然要求。综合布线系统对基于各种系统资源的大楼总体功能的发挥并保持各部门长期、高效率的运转发挥着重要的作用。完善的布线系统工程必须完成六个方面的工作:方案论证、系统设计、工程施工、系统验收、文档说明和应用培训。方案论证:针对用户的应用功能和建筑特征，结合用户在未来十五至二十年内业务发展的趋势，提出合理的设计方案。系统设计:根据应用的特点，选择满足应用条件的性能价格比最佳的系统产品，在此基础上提出有针对性的系统设计。工程施工:需要完善的施工设计图纸，有经验的工程施工队，严格的质量控制管理措施，明晰的施工进展计划，高质量地完成工程施工。系统验收:在系统施工完成之后，需要对工程作全面的验收测试，测试应明确测试程序、测试方法、测试设备、结果确认和质量保证等环节。文档说明:文档是用户日后应用和维护布线系统的重要依据，完整的文档系统应包括施工图纸、施工记录、测试报告、产品说明、接线代码和标识等。系统培训:除由厂商提供的产品培训之外，工程承包商应对工程的应用和维护向用户方技术人员作出详尽的解释，并指导其在现场操作。随着技术和应用的发展，综合布线系统包含了更多的范围，除应用于语音和数据的双绞线布线系统外，还可包含于应用于有线电视传输的CATV布线系统，应用于广播系统的音频传输布线系统和应用于楼宇自动化和门禁系统的布线系统。本方案设计针对广州电大东方分校教学楼计算机网络情况和校方要求，选用三士布线产品，结合装修工程作出具体细致的分析和设计。方案要求既要充分满足计算机网络的需要，又要配合装修，作到工艺精美。一、布线系统设计依据的标准1.1设计标准智能建筑已经形成一种新的产业，作为其基础的综合布线系统早已制定出相应的标准，目前最具权威性的和代表性的标准有二个：一个是ISO/IEC1801标准，另一个是EIA/TIA568A标准。ISO/IEC11801标准是由国际标准化组织颁布的综合布线系统国际标准，EIA/TIA568A标准是由美国电子工业协会和电气工业协会颁布的综合布线系统国家标准。这两个标准在规范布线系统设计原理方面是相同的，但在适用的范围和技术指标方面却有所不同。标准规范了布线系统设计的以下四个方面的要求：(1)系统设计所选择的传输介质必需符合标准规定。一般认为，屏蔽系统在电磁辐射和抗干扰性方面要优于非屏屏蔽系统，欧洲一些国家的标准推荐在外界干扰信号频率大于30MHZ时使用屏蔽系统，它关系到系统的安全和人员的健康。在我国由于屏蔽系统的造价较高，且安装较为复杂，一般只用在比较特殊的场合如：保密性要求比较高的地方或者是电磁环境较为复杂的单位。近两年，国际标准化组织于1997年在德国幕尼黑召开有关新一代布线系统标准化会议以来，有关超五类布线系统一直争论的很激烈，直到最近才完成有关测试参数的定义。新标准对于ACR的定义较过去严格，同时增加了对ELFEXT和POWERSUMELFEXT，LCL的测试要求。对现场测试的标准也做了修正，由TSB95代替原来的TSB-67。但两个标准对传输介质的适用范围的定义有所区别。ISO11801标准既适用于屏蔽系统又适用于非屏蔽系统，也适用于光纤布线系统，而EIA/TIA-568A标准则只适用于非屏蔽系统和光
