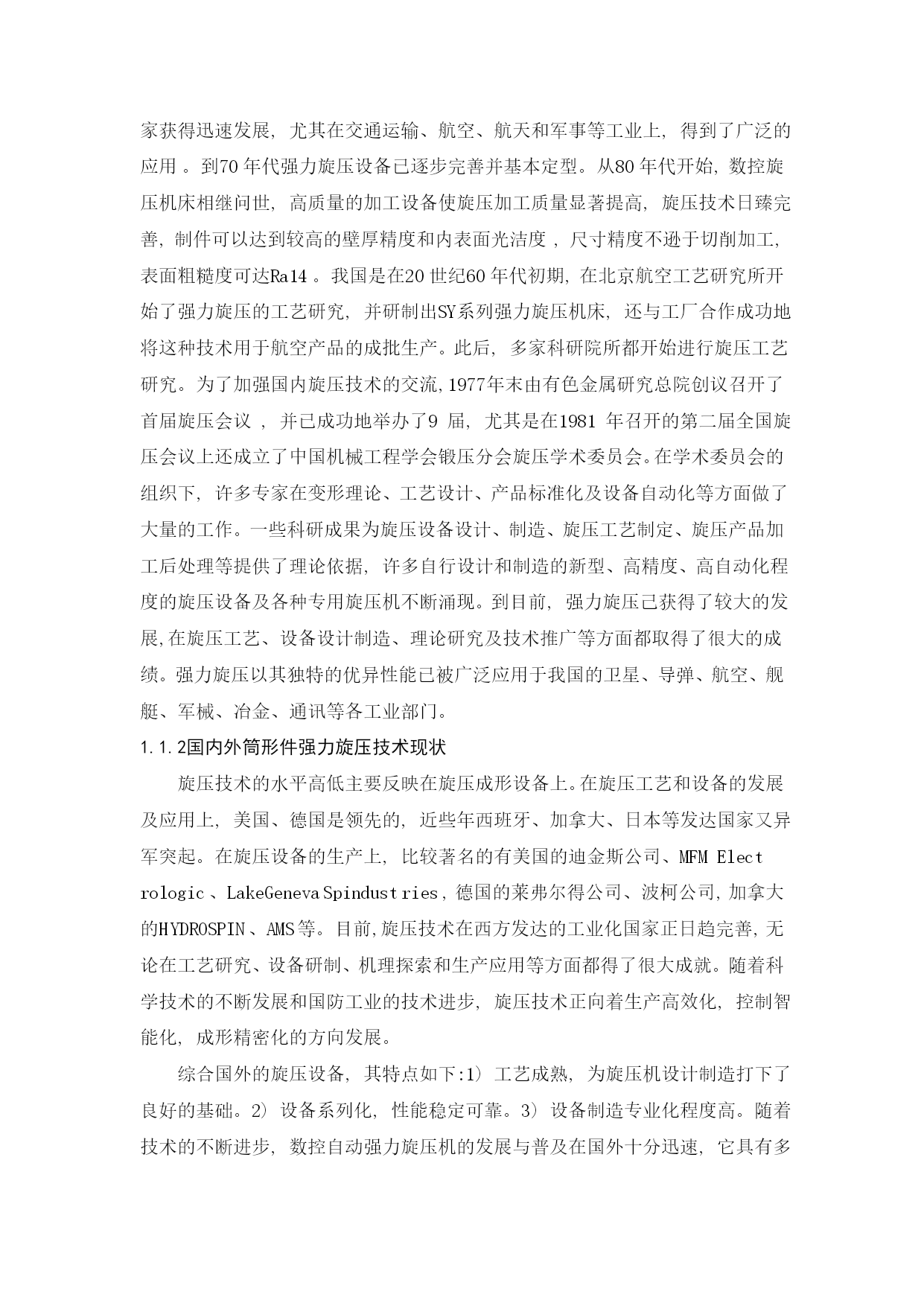

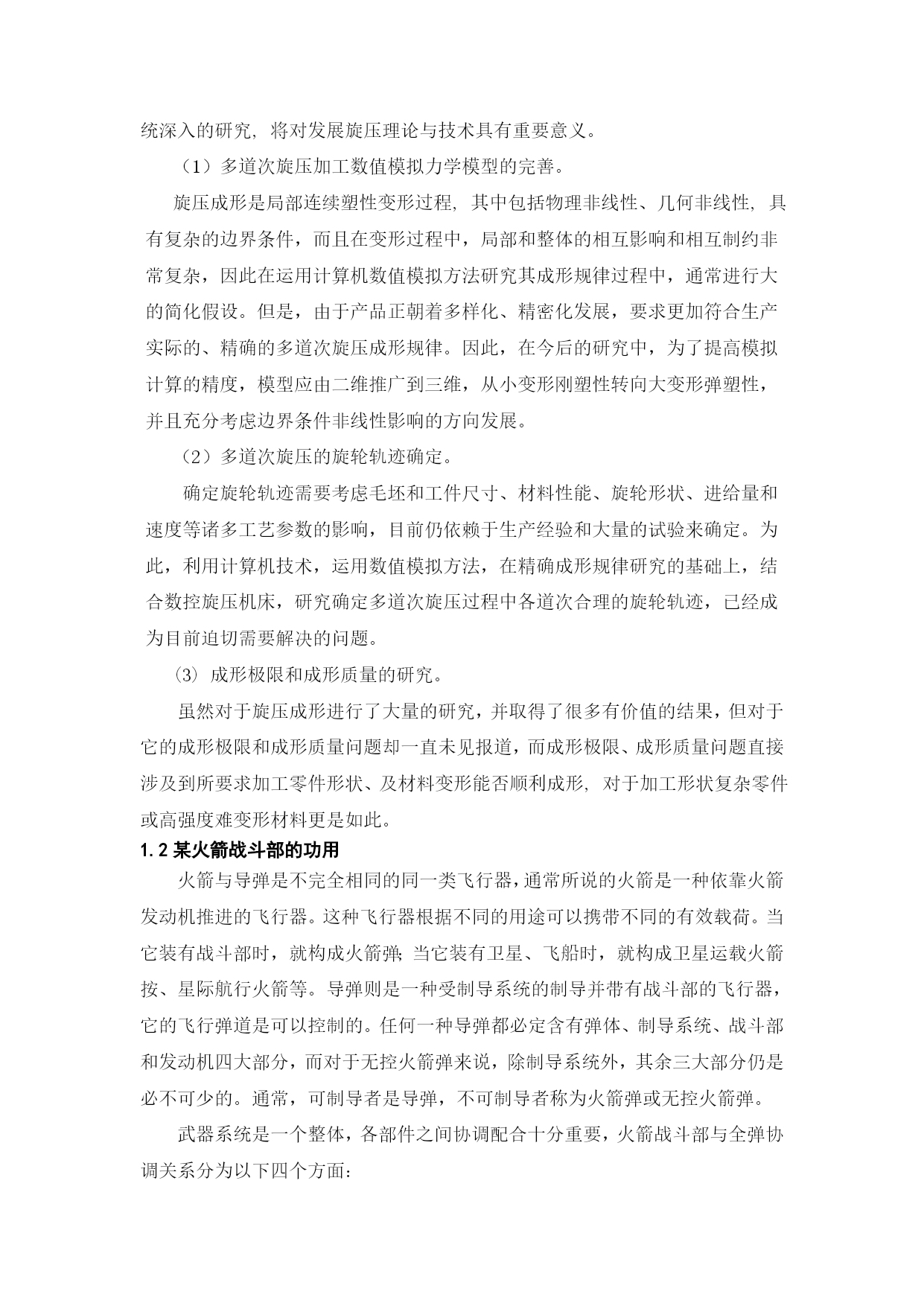

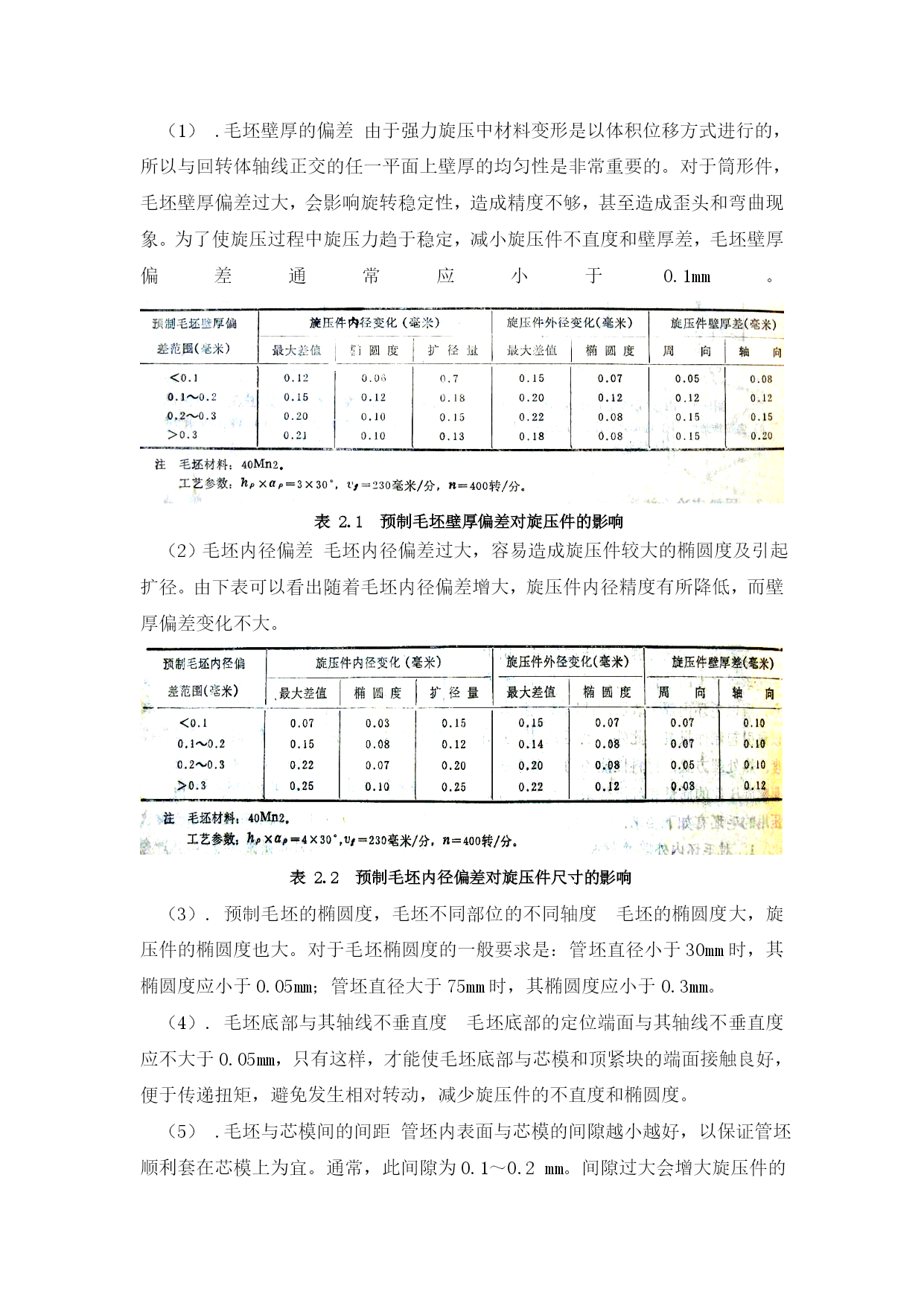

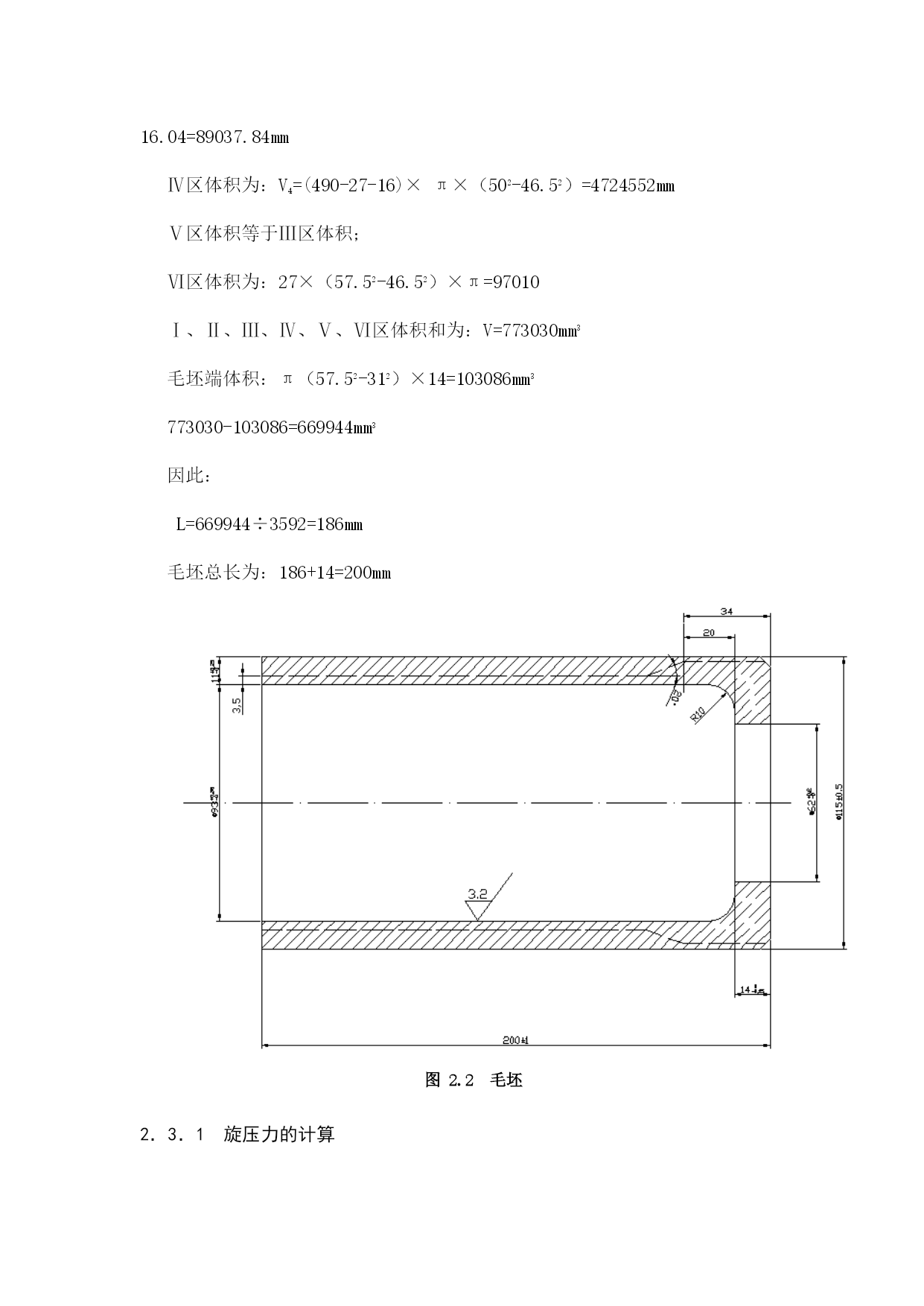

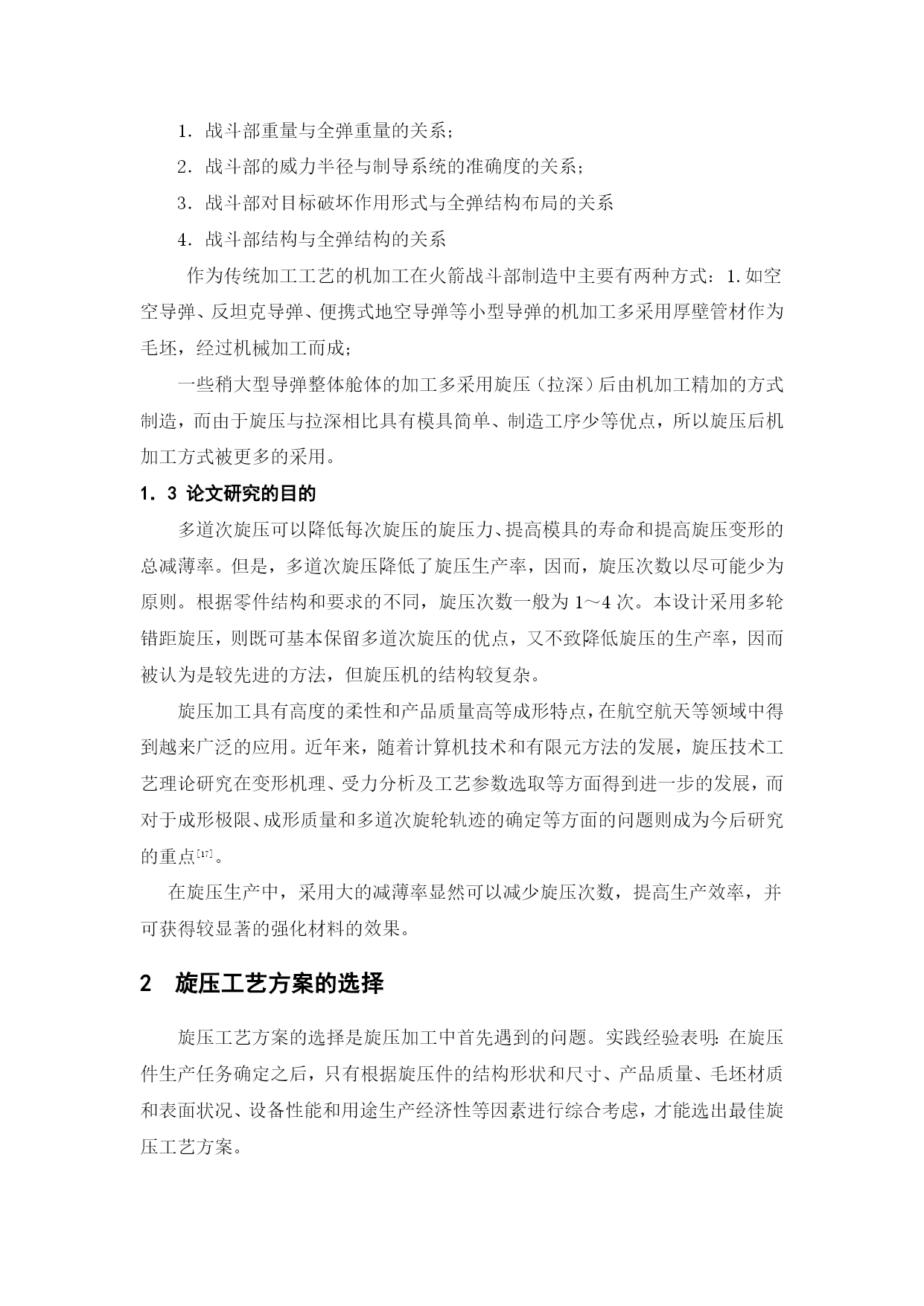

目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc169269332"1绪论PAGEREF_Toc169269332\h1HYPERLINK\l"_Toc169269333"1.1.1筒形件强力旋压发展过程PAGEREF_Toc169269333\h1HYPERLINK\l"_Toc169269334"1.1.2国内外筒形件强力旋压技术现状PAGEREF_Toc169269334\h2HYPERLINK\l"_Toc169269335"1.1.3旋压的发展趋势3HYPERLINK\l"_Toc169269336"1.2某导弹战斗部的功用3HYPERLINK\l"_Toc169269337"1.3论文研究的目的4HYPERLINK\l"_Toc169269339"2．旋压工艺方案的选择5HYPERLINK\l"_Toc169269340"2.1旋压方式的选择5HYPERLINK\l"_Toc169269341"2.2毛坯的选择和处理5HYPERLINK\l"_Toc169269342"2.3毛坯的计算PAGEREF_Toc169269342\h7HYPERLINK\l"_Toc169269342"2.3.1旋压力的计算8HYPERLINK\l"_Toc169269343"2.4旋压过程中工艺参数的选择11HYPERLINK\l"_Toc169269344"2.4.1道次的选择原则11HYPERLINK\l"_Toc169269345"2.4.2旋压道次及减薄率的确定12HYPERLINK\l"_Toc169269346"2.4.3主轴转速14HYPERLINK\l"_Toc169269347"2.4.4旋轮与芯模之间间隙的确定15HYPERLINK\l"_Toc169269348"2.4.5进给量或进给速度17HYPERLINK\l"_Toc169269349"2.4.6旋轮安装角20HYPERLINK\l"_Toc169269350"2.4.7旋压温度及热处理21HYPERLINK\l"_Toc169269351"2.4.8旋压时的冷却和润滑21HYPERLINK\l"_Toc169269352"2.5工序安排21HYPERLINK\l"_Toc169269352"2.6加工路线的制定22HYPERLINK\l"_Toc169269352"2.7旋压设备的选择22HYPERLINK\l"_Toc169269352"3.工艺装备的设计23HYPERLINK\l"_Toc169269353"3.1旋轮的设计23HYPERLINK\l"_Toc169269354"3.1.1旋轮材料的选择23HYPERLINK\l"_Toc169269355"3.1.2旋轮制造的技术要求24HYPERLINK\l"_Toc169269356"3.1.3旋轮安装要求24HYPERLINK\l"_Toc169269357"3.1.4旋轮头的结构形式24HYPERLINK\l"_Toc169269358"3.1.5旋轮型面的结构要素25HYPERLINK\l"_Toc169269359"3.1.6多旋轮时轮间错距的确定29HYPERLINK\l"_Toc169269360"3.2芯模的设计30HYPERLINK\l"_Toc169269361"3.2.1制造芯模材料的选择30HYPERLINK\l"_Toc169269362"3.2.2筒形件芯模结构设计要点30HYPERLINK\l"_Toc169269363"3.3尾顶装置32HYPERLINK\l"_Toc169269364"3.3.1尾顶装置的材料选用32HYPERLINK\l"_Toc169269365"3.3.2尾顶装置方案说明33HYPERLINK\l"_Toc169269367"4结论34HYPERLINK\l"_Toc169269368"参考文献35HYPERLINK\l"_Toc169269368"致谢371绪论金属旋压中普通旋压是我国的一项发明，是具有悠久历史的工艺技术，与此不同的强力旋压技术是本世纪五十年代以后国外在此基础上迅速发展起来的，这种成型技术具有变形条件好、制品性能高、尺寸公差小、材料利用率高、制品范围广、可制成无缝回转体空
