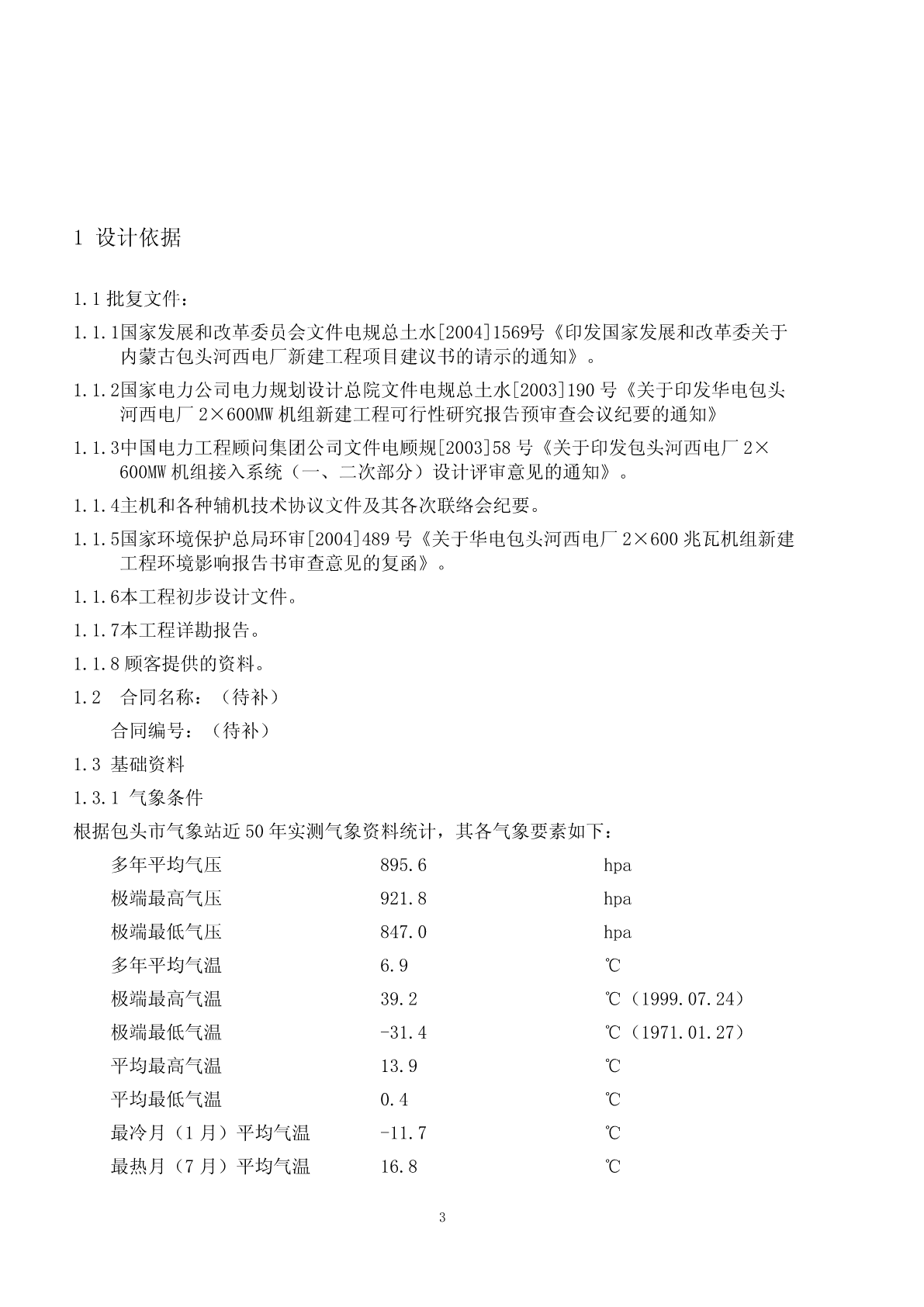

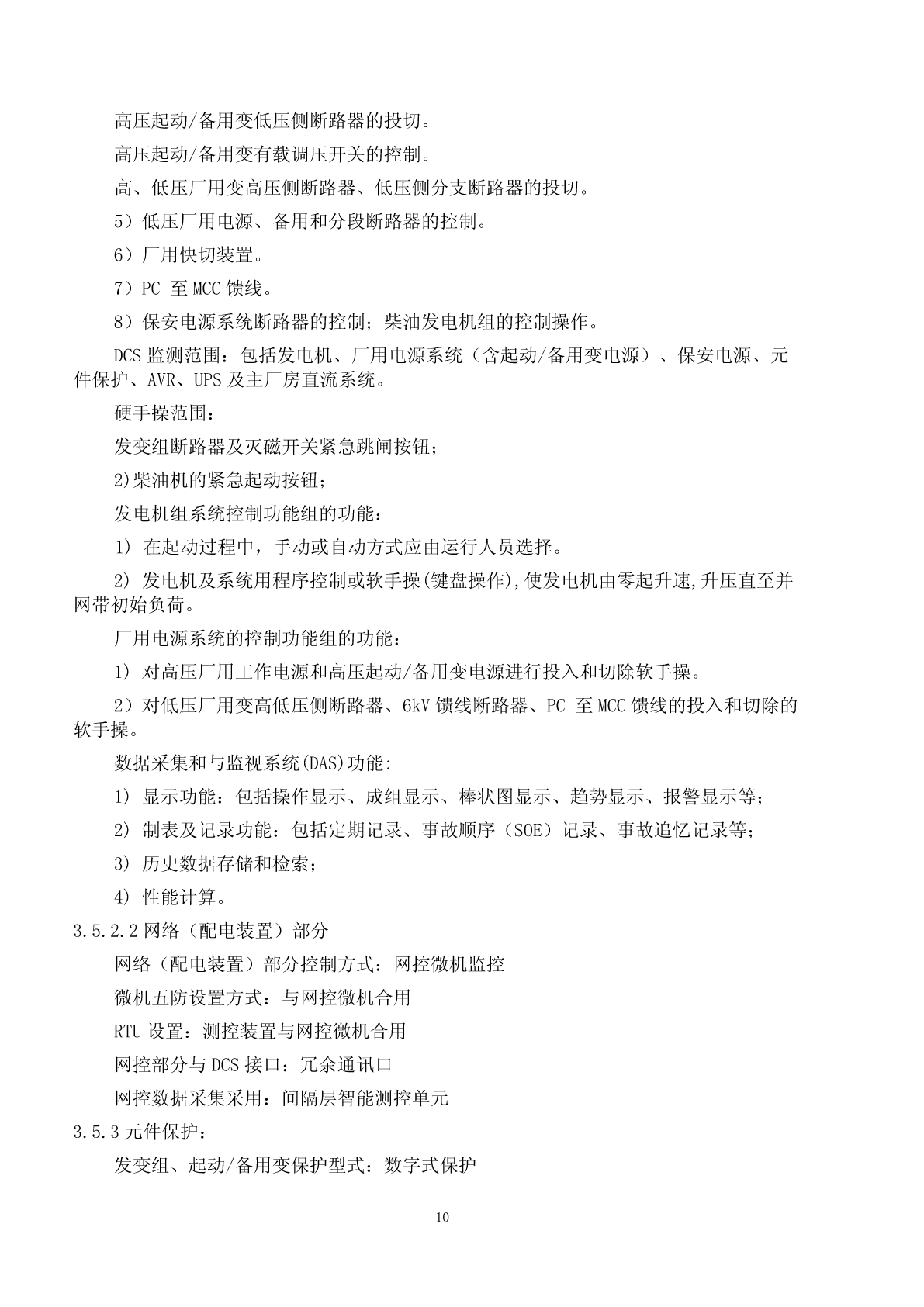

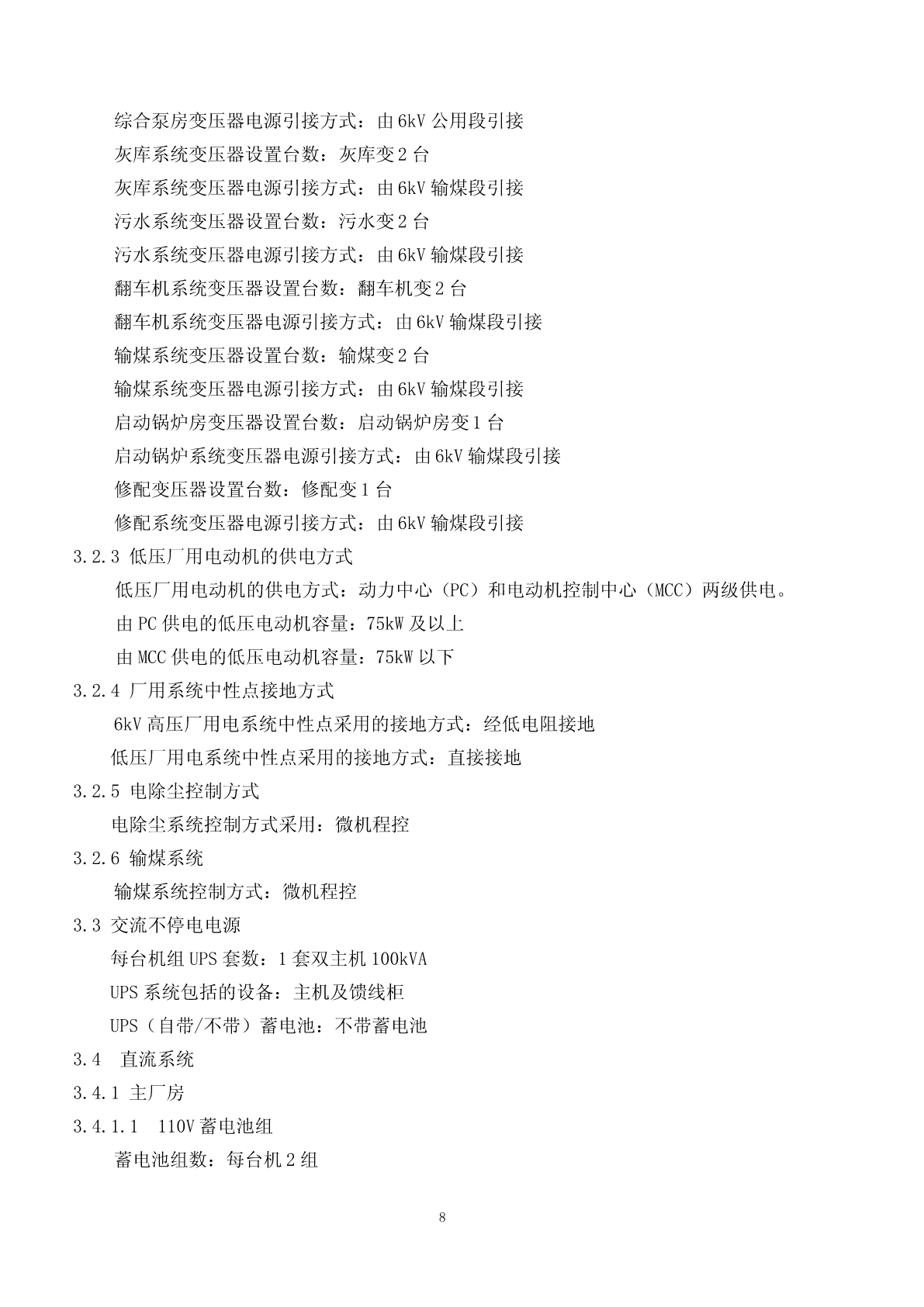

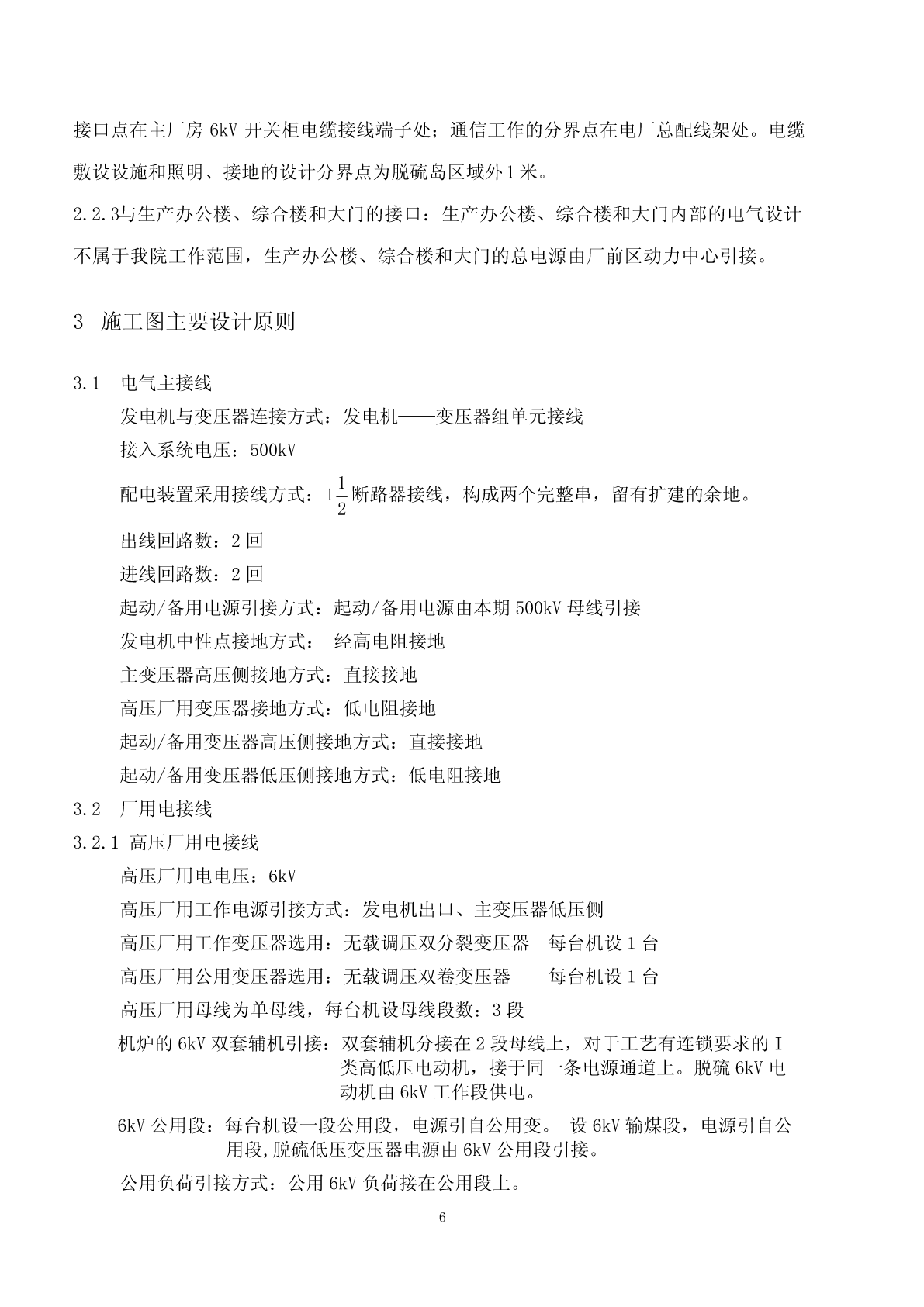

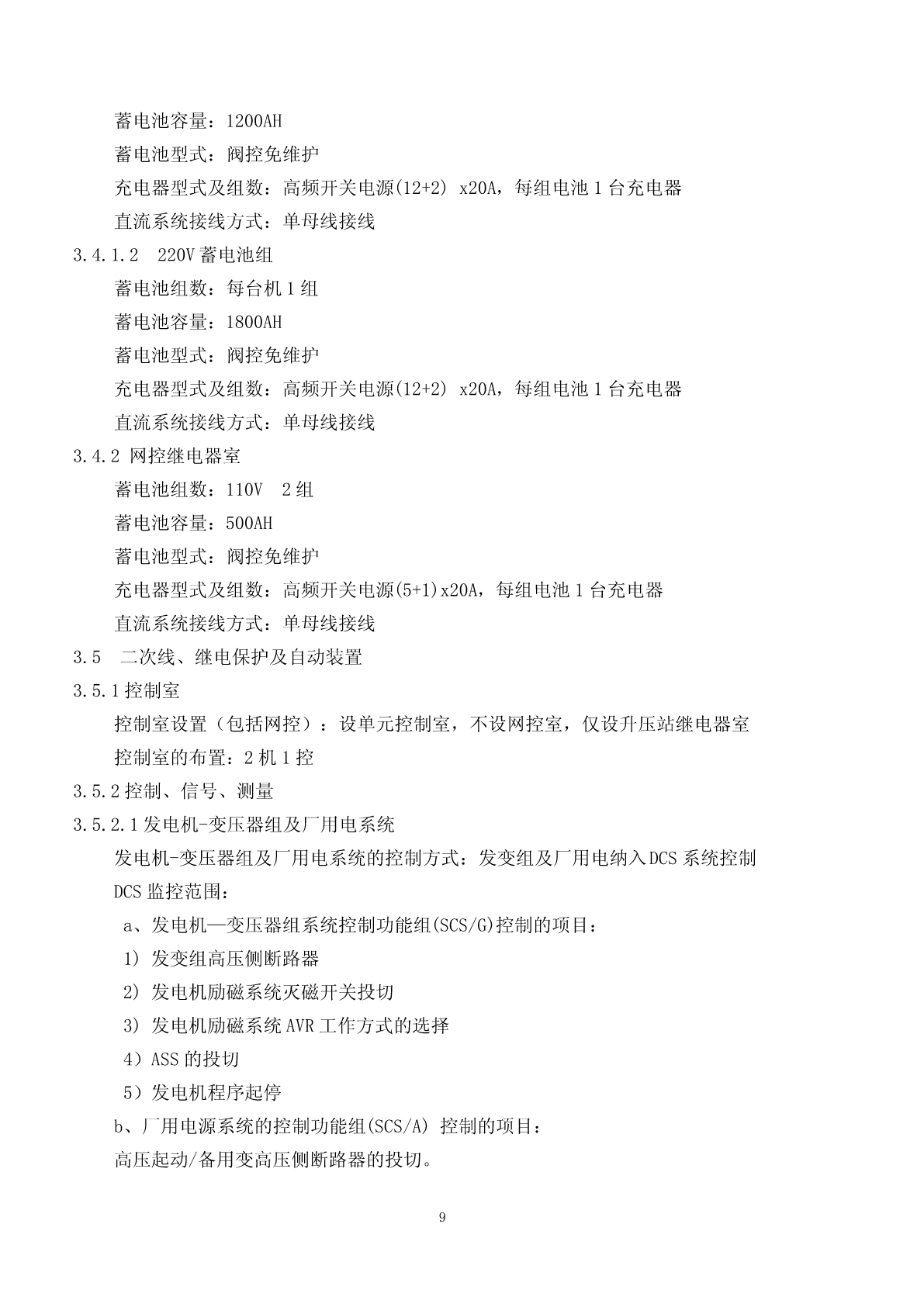

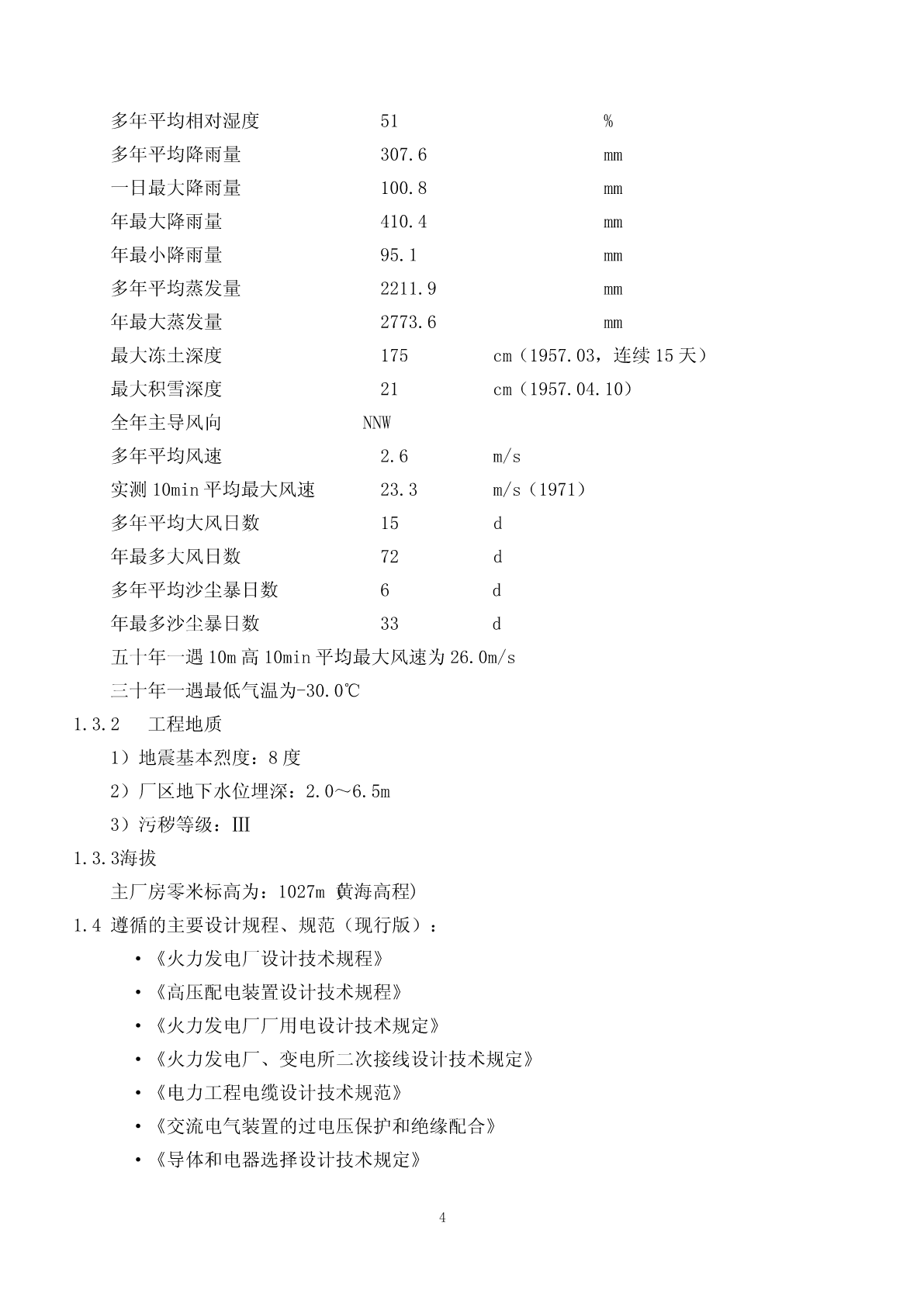

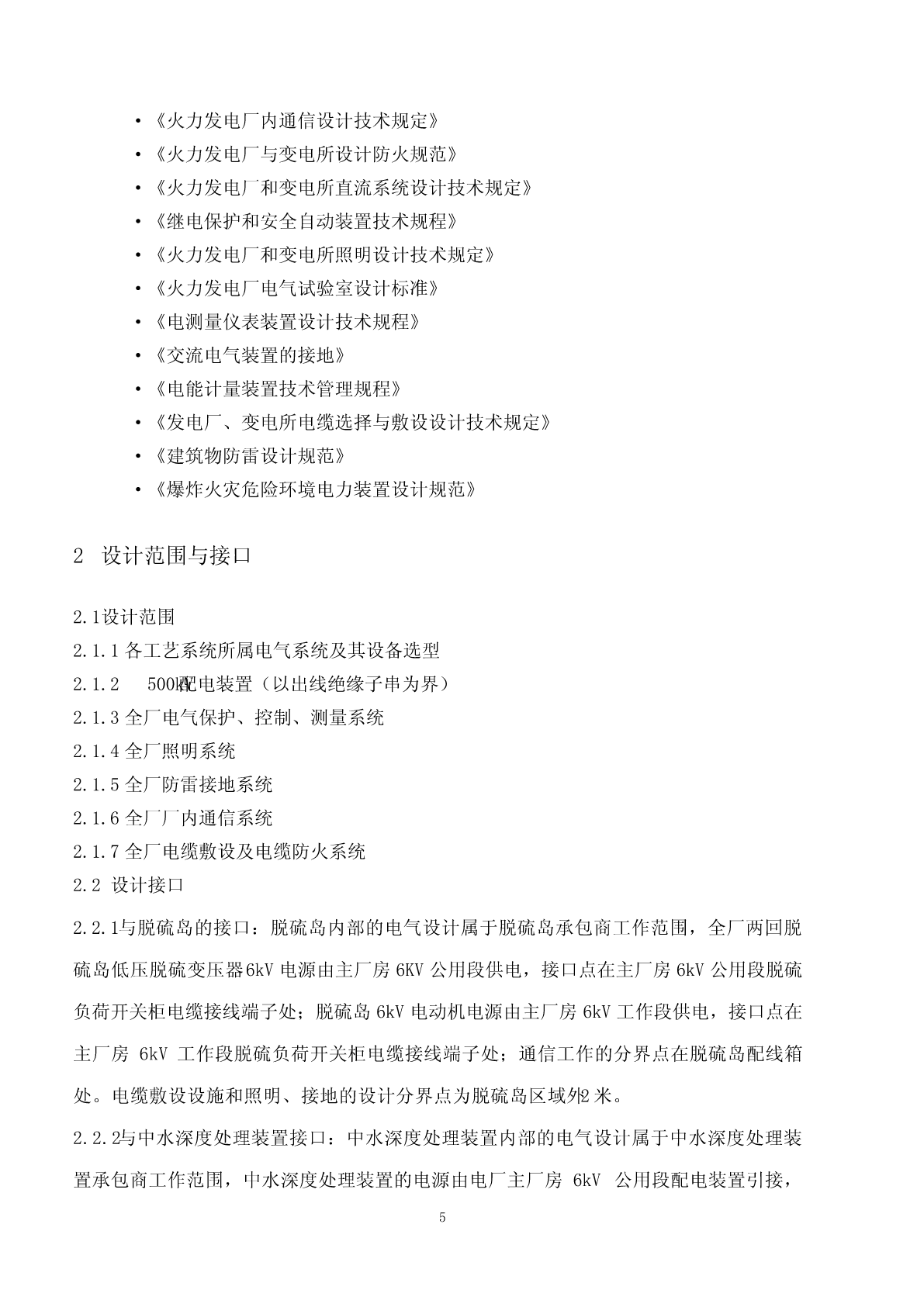

60-F3421S-D0101-01华电包头河西电厂2×600MW工程施工图设计阶段电气专业第01卷第01册电气说明书及卷册目录西北电力设计院2005年10月1批准：审核：校核：编写：21设计依据1.1批复文件：1.1.1国家发展和改革委员会文件电规总土水[2004]1569号《印发国家发展和改革委关于内蒙古包头河西电厂新建工程项目建议书的请示的通知》。1.1.2国家电力公司电力规划设计总院文件电规总土水[2003]190号《关于印发华电包头河西电厂2×600MW机组新建工程可行性研究报告预审查会议纪要的通知》1.1.3中国电力工程顾问集团公司文件电顾规[2003]58号《关于印发包头河西电厂2×600MW机组接入系统（一、二次部分）设计评审意见的通知》。1.1.4主机和各种辅机技术协议文件及其各次联络会纪要。1.1.5国家环境保护总局环审[2004]489号《关于华电包头河西电厂2×600兆瓦机组新建工程环境影响报告书审查意见的复函》。1.1.6本工程初步设计文件。1.1.7本工程详勘报告。1.1.8顾客提供的资料。1.2合同名称：（待补）合同编号：（待补）1.3基础资料1.3.1气象条件根据包头市气象站近50年实测气象资料统计，其各气象要素如下：多年平均气压895.6hpa极端最高气压921.8hpa极端最低气压847.0hpa多年平均气温6.9℃极端最高气温39.2℃（1999.07.24）极端最低气温-31.4℃（1971.01.27）平均最高气温13.9℃平均最低气温0.4℃最冷月（1月）平均气温-11.7℃最热月（7月）平均气温16.8℃3多年平均相对湿度51%多年平均降雨量307.6mm一日最大降雨量100.8mm年最大降雨量410.4mm年最小降雨量95.1mm多年平均蒸发量2211.9mm年最大蒸发量2773.6mm最大冻土深度175cm（1957.03，连续15天）最大积雪深度21cm（1957.04.10）全年主导风向NNW多年平均风速2.6m/s实测10min平均最大风速23.3m/s（1971）多年平均大风日数15d年最多大风日数72d多年平均沙尘暴日数6d年最多沙尘暴日数33d五十年一遇10m高10min平均最大风速为26.0m/s三十年一遇最低气温为-30.0℃1.3.2工程地质1）地震基本烈度：8度2）厂区地下水位埋深：2.0～6.5m3）污秽等级：Ⅲ1.3.3海拔主厂房零米标高为：1027m(黄海高程)1.4遵循的主要设计规程、规范（现行版）：·《火力发电厂设计技术规程》·《高压配电装置设计技术规程》·《火力发电厂厂用电设计技术规定》·《火力发电厂、变电所二次接线设计技术规定》·《电力工程电缆设计技术规范》·《交流电气装置的过电压保护和绝缘配合》·《导体和电器选择设计技术规定》4·《火力发电厂内通信设计技术规定》·《火力发电厂与变电所设计防火规范》·《火力发电厂和变电所直流系统设计技术规定》·《继电保护和安全自动装置技术规程》·《火力发电厂和变电所照明设计技术规定》·《火力发电厂电气试验室设计标准》·《电测量仪表装置设计技术规程》·《交流电气装置的接地》·《电能计量装置技术管理规程》·《发电厂、变电所电缆选择与敷设设计技术规定》·《建筑物防雷设计规范》·《爆炸火灾危险环境电力装置设计规范》2设计范围与接口2.1设计范围2.1.1各工艺系统所属电气系统及其设备选型2.1.2500kV配电装置（以出线绝缘子串为界）2.1.3全厂电气保护、控制、测量系统2.1.4全厂照明系统2.1.5全厂防雷接地系统2.1.6全厂厂内通信系统2.1.7全厂电缆敷设及电缆防火系统2.2设计接口2.2.1与脱硫岛的接口：脱硫岛内部的电气设计属于脱硫岛承包商工作范围，全厂两回脱硫岛低压脱硫变压器6kV电源由主厂房6KV公用段供电，接口点在主厂房6kV公用段脱硫负荷开关柜电缆接线端子处；脱硫岛6kV电动机电源由主厂房6kV工作段供电，接口点在主厂房6kV工作段脱硫负荷开关柜电缆接线端子处；通信工作的分界点在脱硫岛配线箱处。电缆敷设设施和照明、接地的设计分界点为脱硫岛区域外2米。2.2.2与中水深度处理装置接口：中水深度处理装置内部的电气设计属于中水深度处理装置承包商工作范围，中水深度处理
