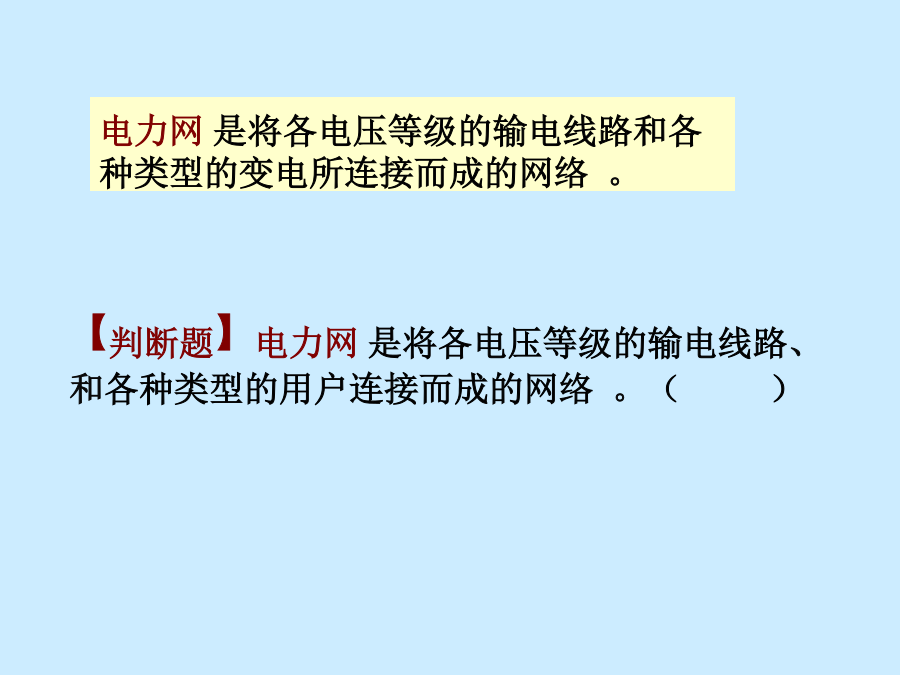

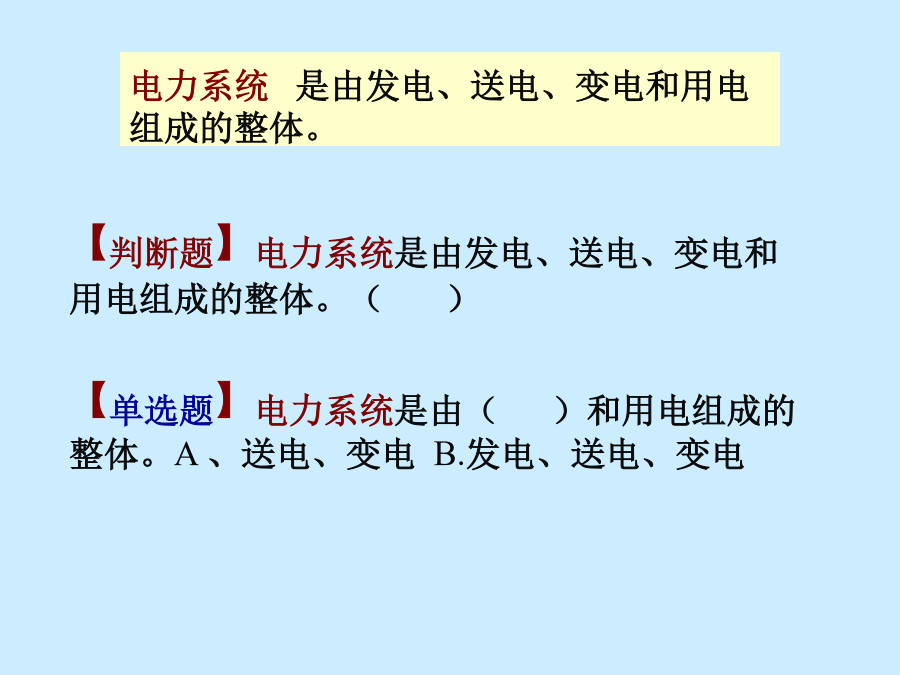

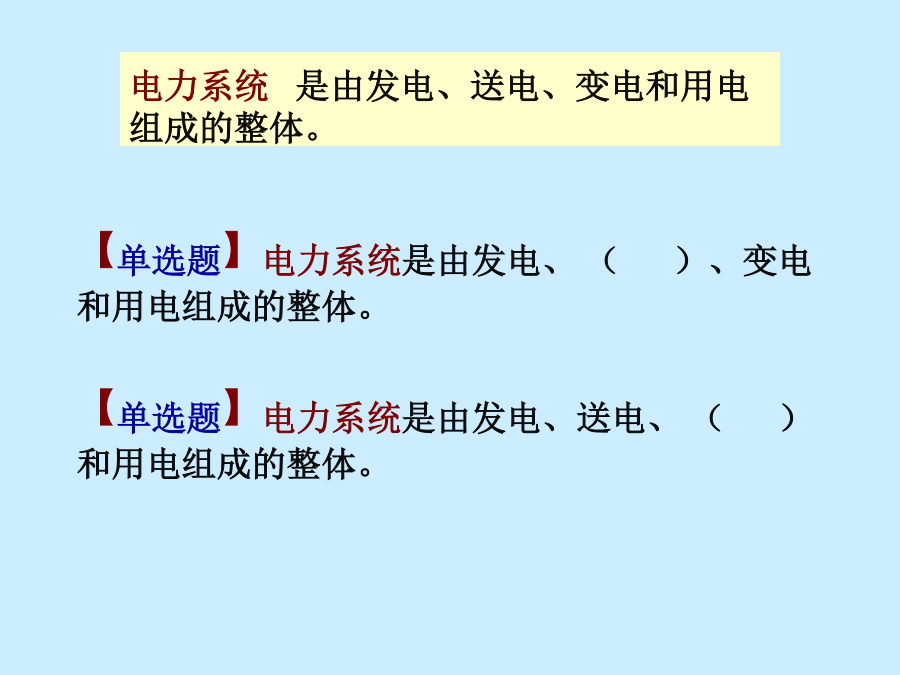

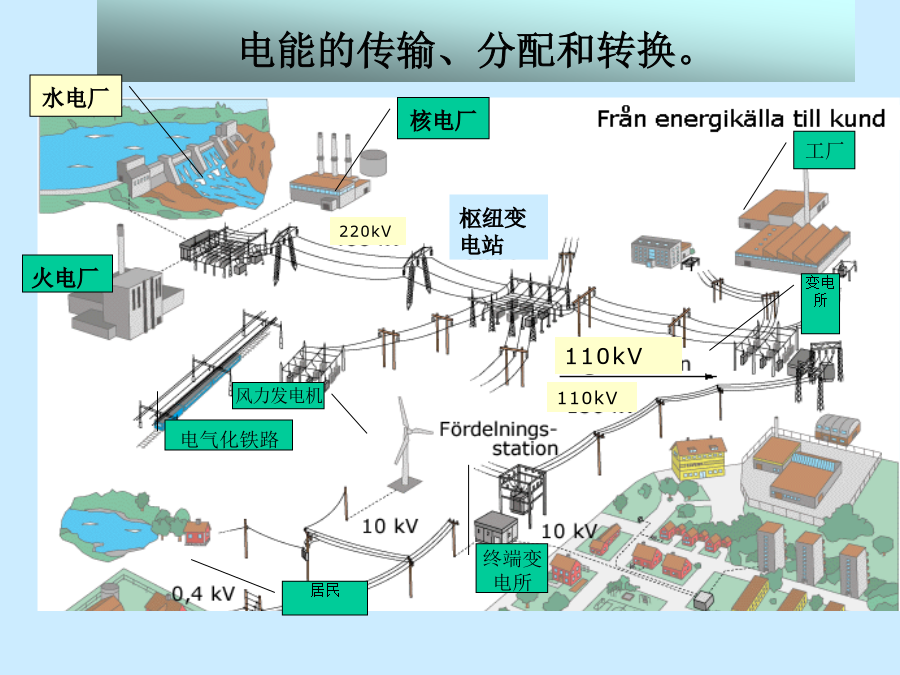

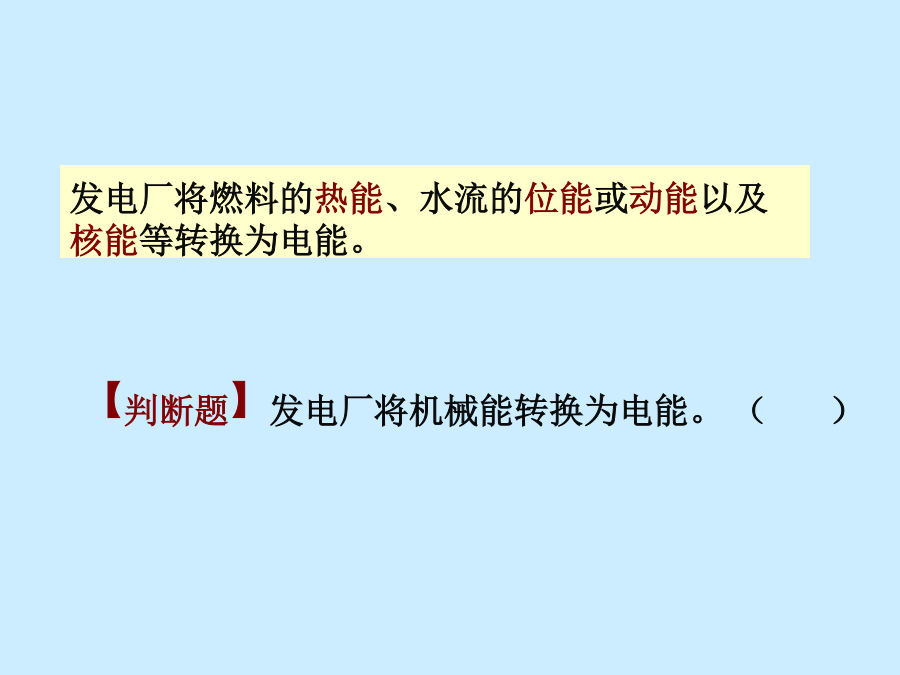

第一章电力系统基础知识电力系统的构成电能的传输、分配和转换。电力经过送电、变电和配电分配到各用电场所，通过各种设备再转换成为动力（机械能）、热、光的不同形式的能量。发电厂将燃料的热能、水流的位能或动能以及核能等转换为电能。电力系统是由发电、送电、变电和用电组成的整体。电力系统是由发电、送电、变电和用电组成的整体。电力网电力系统中的送电、变电和配电的三个部分称为电力网。电力网是将各电压等级的输电线路和各种类型的变电所连接而成的网络。电力网按其在电力系统中的作用不同，分为输电网和配电网。配电网直接将电能送到用户的网络称为配电网。配电网根据电压等级又为高压配电网、中压配电网、低压配电网。高压配电网指电压等级在110kV及以上的配电网。中压配电网指电压等级为35kV、10kV、6kV、3kV的配电网。一、大型电力系统的优点【多选题】大型电力系统的优点是（）。二、电力生产的特点(2)集中性电能由电网统一分配和销售。2、国民经济发展电力必须先行性第二节电力负荷一、电力网负荷组成2、线路损失负荷二、按发生时间不同负荷分类2、低谷负荷负荷突然中断对供电的影响，用电负荷又分为：3、三类负荷也称三级负荷【判断题】一类负荷是指突然中断供电将会造成人身伤亡及经济上巨大损失的用电负荷。（）【判断题】二类负荷是指突然中断供电将会造成人身伤亡及经济上巨大损失的用电负荷。（）第三节变电所一、变电所主接线1、电气主接线的基本要求2、主接线形式二、变电所一次电气设备2、高压断路器3、隔离开关5、电流互感器6、熔断器7、负荷开关第四节供电质量一、电能质量频率质量分为频率允许偏差等项。1、供电电压允许偏差电力网的额定电压使电气设备标准化和规范化电气设备。我国国家标准规定电压偏差的允许值为：【单选题】10kV及以下三相供电，电压允许偏差为额定电压的（）。A.±10%B.±7%C.±5%2、电压允许波动和闪动电压波动的危害3、公用电网谐波谐波危害：对设备危害很大，可使变压器、电动机的铁损增大，产生过热，介质老化，缩短寿命。可使变压器噪音增大。电动机的转子振动，影响产品质量。电容易发热击穿。表计不准。系统发生谐振过电压等等4、供电频率允许偏差2、频率过高过低的危害影响产品的产量和质量危及电力系统的稳定运行二、供电可靠性供电可靠率是指在一年内，对用户有效供电时间总小时数和统计期间。第五节电力系统接地中性点：是指电力系统的输、配电线路首端所连接的变压器绕组接成星行时的公共点。【单选题】工作接地分为（）。A.直接接地、消弧线圈接地、保护接地B.直接接地、非直接接地、保护接地C.直接接地、不接地、消弧线圈接地一、系统的接地形式第二字母表示装置的外露可接近导体的对地关系：2、电力系统中性点接地方式中性点直接接地优点：中性点直接接地不适用于：连续供电要求较高、人身安全、环境安全要求较高场合。2）中性点非直接接地（不接地或经消弧线圈接地）1、中性点不接地系统1）正常运行时正常运行时各相对地电压是对称的2）一相接地故障时30°结论1接地相对地电压降低，最低为零结论2未接地相对地电压升高，最高升至线电压结论3各相间电压的大小和相位仍然不变可以继续运行2小时结论4接地点有电容电流流过，可有电弧形成。中性点不接地系统特点中性点经消弧线圈接地—电容电流—电感电流为防止内、外过电压损害低压电力网的绝缘，有关规程规定：配电变压器中性点及各出线终端的相线，均应装设高压击穿保险器。城市配电网接地方式为：220、110kV—直接接地35kV—经消弧线接地10kV—经消弧线接地或经小阻抗接地（电缆为主)220/380V—直接接地二、低压系统接地形式中性点不接地系统电源端接地点电源端接地点电源端接地点2、TT系统中性点不接地系统3、IT系统中性点不接地系统中性点接地电阻值的选择采用了小电阻接地系统，中性点与大地之间用很小的电阻相连，一旦发生单相接地故障，就会产生高达几百安培的接地电流，必须迅速可靠地将这个电流切断。美国东部时间8月14日16时11分(北京时间8月15日4时11分)，美国东北部和加拿大联合电网发生大面积停电事故。这次事故从局部发生，一个多小时没能及时处理，而扩展成电网瓦解，又经过长达29小时后才得以恢复，表明美国电网事故时的应急处理机制也不健全。首都机场突然停电20分钟后恢复正常据《北京娱乐信报》报道，据介绍，运行系统一断电，首都机场紧急启动了临时供电系统，15分钟后，供电系统基本恢复。距停电20分钟后，行李传输设备恢复了正常。北京发生历史上最严重的电力设施破坏事故2003-8-21整个爆炸现场一片狼藉，油罐车已是面目全非，只剩下了一具残骸，整个院子都被熏烤成了黑色，院子里的树都变成了焦炭，几十米外的树叶子也被大火形成的热浪烤得焦黄，可见当时的
