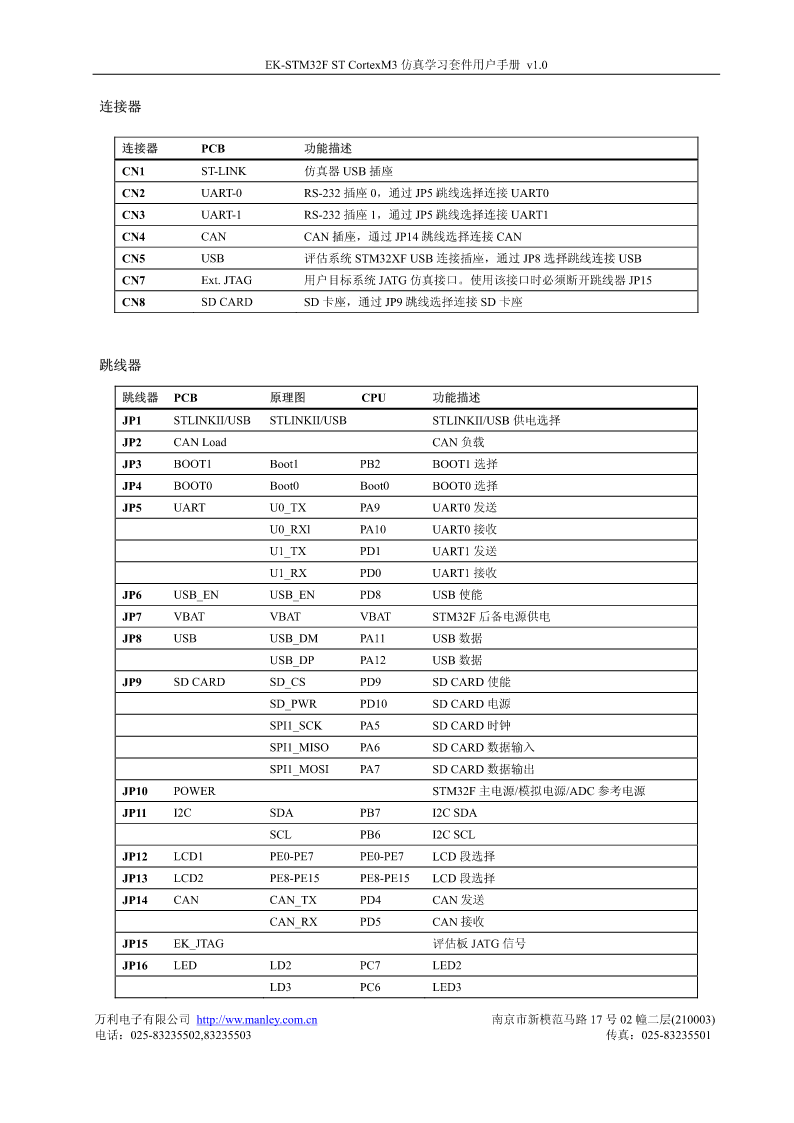

EK-STM32FSTCortexM3仿真学习套件用户手册v1.0EK-STM32F仿真学习套件用户手册概述EK-STM32F是万利电子有限公司为初学者学习、开发意法半导体CortexM3系列ARM设计的，具有仿真、调试、下载功能的仿真学习套件。EK-STM32F仿真学习开发套件采用STM32F103作为核心MCU，并外扩了USB、UART、LCD数码显示、模拟输入等硬件接口，配合IARSystemsEWARM集成开发环境及内嵌的仿真器模块，构成初学者学习入门、硬件设计参考、软件编程调试的学习套件。特点zIAREWARM开发环境支持z学习评估、仿真开发STM32F10x系列STCortexM3器件z作为开发产品的硬件设计和软件编程参考z内嵌ST-LINK-II仿真器，支持对用户目标系统程序仿真和代码下载产品包装zEK-STM32F学习开发板一块zUSB电缆一根zRS-232电缆一根zCDROM光盘一张z产品装箱单及合格证一张功能仿真器z内嵌ST-LINK-II仿真器，支持STM32F系列Cortex-M3zUSB1.1，USB供电z支持评估系统或用户目标系统仿真z下载速度大于5K/秒万利电子有限公司http://ww.manley.com.cn南京市新模范马路17号02幢二层(210003)电话：025-83235502,83235503传真：025-83235501EK-STM32FSTCortexM3仿真学习套件用户手册v1.0z自适应目标系统JTAG电平3.3V-5Vz可通过JTAG插座pin19向目标系统提供不大于100mA的5V电源评估系统zSTM32F103VBH6STCortex-M3z两个RS232连接插座(DB9)，通过跳线选择连接两个UARTz一个B型USB插座，通过跳线连接USBz一个CAN连接插座(DB9)，通过跳线连接CANz一个SD卡座，通过跳线连接SD卡座z主时钟振荡器8MHz/用户可更换振荡器（4~16MHz）和32KHz振荡器z1个LCD显示,通过跳线选择连接LCDz1个I2C，通过跳线选择连接到24C02z四个LED发光管z一路电位器输入模拟信号z一个五方向输入摇杆z两个GPIO按键zRESET按键z供电方式：内嵌ST-LINK-II仿真器供电或评估系统USB端口供电连接器和跳线器连接器和跳线器的位置图万利电子有限公司http://ww.manley.com.cn南京市新模范马路17号02幢二层(210003)电话：025-83235502,83235503传真：025-83235501EK-STM32FSTCortexM3仿真学习套件用户手册v1.0连接器连接器PCB功能描述CN1ST-LINK仿真器USB插座CN2UART-0RS-232插座0，通过JP5跳线选择连接UART0CN3UART-1RS-232插座1，通过JP5跳线选择连接UART1CN4CANCAN插座，通过JP14跳线选择连接CANCN5USB评估系统STM32XFUSB连接插座，通过JP8选择跳线连接USBCN7Ext.JTAG用户目标系统JATG仿真接口。使用该接口时必须断开跳线器JP15CN8SDCARDSD卡座，通过JP9跳线选择连接SD卡座跳线器跳线器PCB原理图CPU功能描述JP1STLINKII/USBSTLINKII/USBSTLINKII/USB供电选择JP2CANLoadCAN负载JP3BOOT1Boot1PB2BOOT1选择JP4BOOT0Boot0Boot0BOOT0选择JP5UARTU0_TXPA9UART0发送U0_RXlPA10UART0接收U1_TXPD1UART1发送U1_RXPD0UART1接收JP6USB_ENUSB_ENPD8USB使能JP7VBATVBATVBATSTM32F后备电源供电JP8USBUSB_DMPA11USB数据USB_DPPA12USB数据JP9SDCARDSD_CSPD9SDCARD使能SD_PWRPD10SDCARD电源SPI1_SCKPA5SDCARD时钟SPI1_MISOPA6SDCARD数据输入SPI1_MOSIPA7SDCARD数据输出JP10POWERSTM32F主电源/模拟电源/ADC参考电源JP11I2CSDAPB7I2CSDASCLPB6I2CSCLJP12LCD1PE0-PE7PE0-PE7LCD段选择JP13LCD2PE8-PE15PE8-PE15LCD段选择JP14CANCAN_TXPD4CAN发送C
