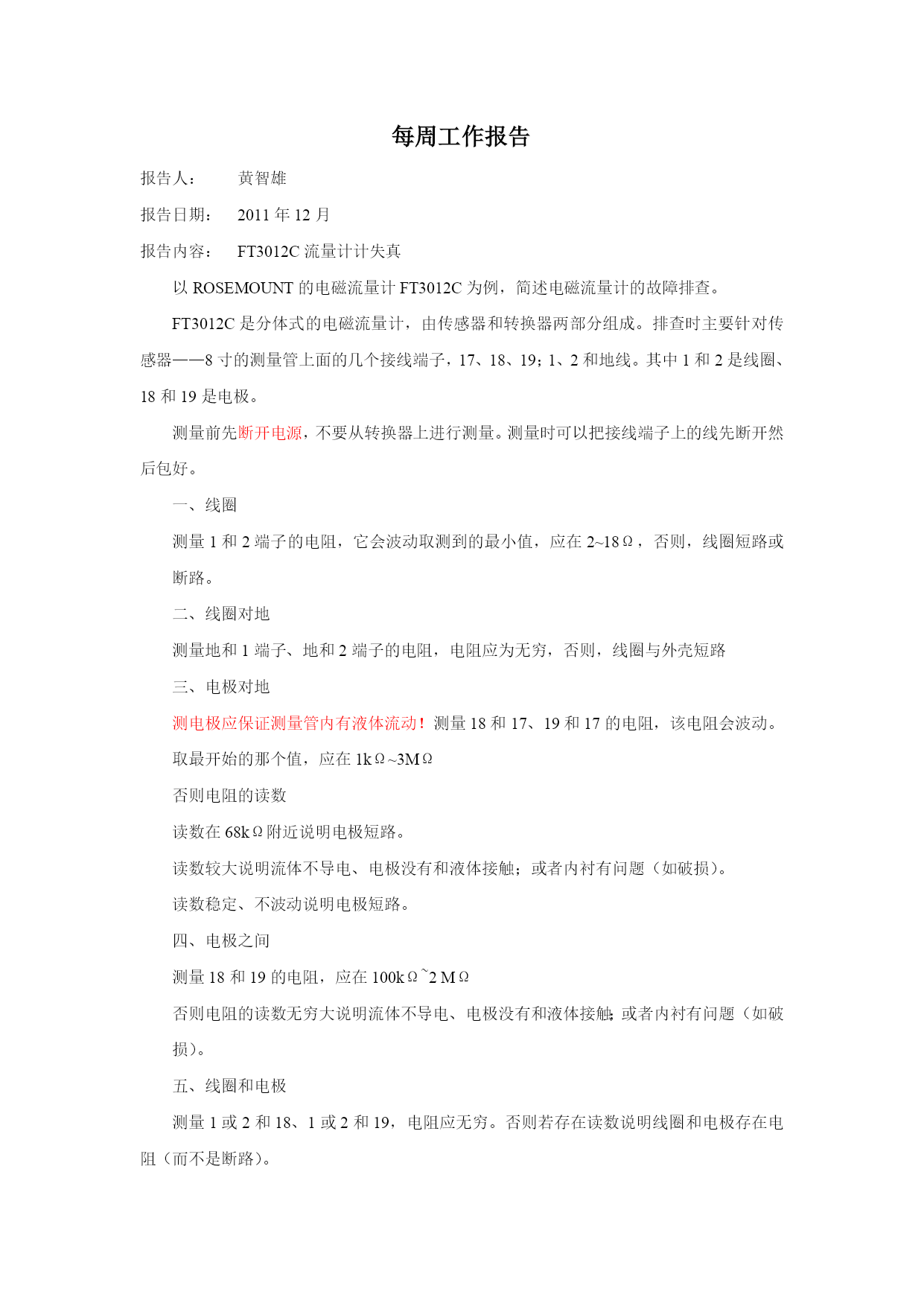

每周工作报告报告人：黄智雄报告日期：2011年12月报告内容：FT3012C流量计计失真以ROSEMOUNT的电磁流量计FT3012C为例，简述电磁流量计的故障排查。FT3012C是分体式的电磁流量计，由传感器和转换器两部分组成。排查时主要针对传感器——8寸的测量管上面的几个接线端子，17、18、19；1、2和地线。其中1和2是线圈、18和19是电极。测量前先断开电源，不要从转换器上进行测量。测量时可以把接线端子上的线先断开然后包好。线圈测量1和2端子的电阻，它会波动取测到的最小值，应在2~18Ω，否则，线圈短路或断路。线圈对地测量地和1端子、地和2端子的电阻，电阻应为无穷，否则，线圈与外壳短路电极对地测电极应保证测量管内有液体流动！测量18和17、19和17的电阻，该电阻会波动。取最开始的那个值，应在1kΩ~3MΩ否则电阻的读数读数在68kΩ附近说明电极短路。读数较大说明流体不导电、电极没有和液体接触；或者内衬有问题（如破损）。读数稳定、不波动说明电极短路。电极之间测量18和19的电阻，应在100kΩ~2MΩ否则电阻的读数无穷大说明流体不导电、电极没有和液体接触；或者内衬有问题（如破损）。线圈和电极测量1或2和18、1或2和19，电阻应无穷。否则若存在读数说明线圈和电极存在电阻（而不是断路）。此次的FT3012C测量得到衬里有问题（损坏等）的结论。以前的FT3012A测量得到电极坏的结论。FT3012A是电磁流量计，故障表现为流量不准。通过测量17、18和17、19的端子的电阻，读数稳定在约68kΩ，判断FT3012A是电磁流量计的电极损坏。详见下文
