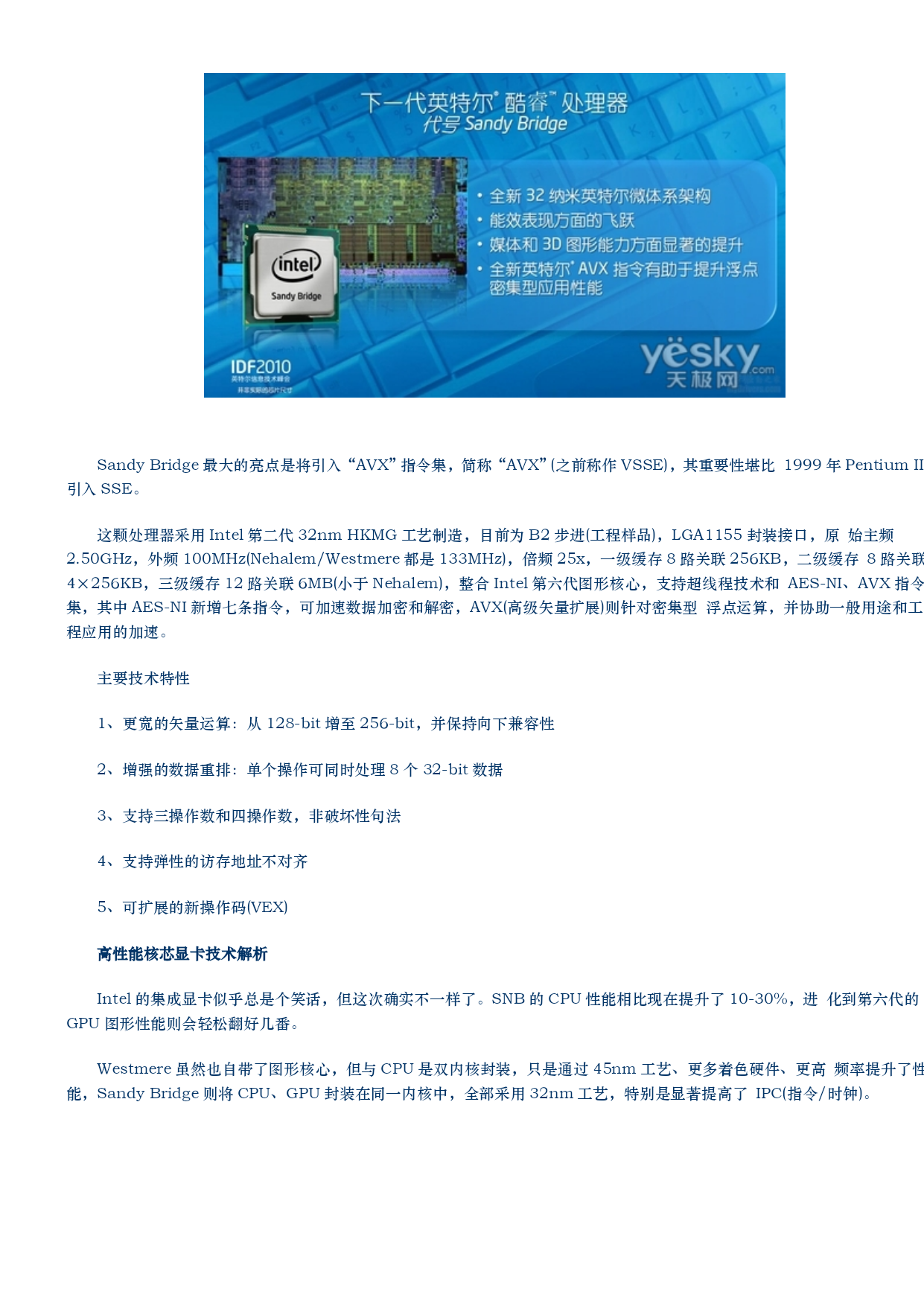

第二代智能很强势SandyBridge架构CPU评测前言SandyBridge架构处理器的性能到底如何？今天通过笔者的这篇较为全面的测试，来一起判定下它们到底给不给力吧。在测试前或许很多朋友对架构这个词感觉比较陌生，架构其实是一个非常抽象的词汇。简单的说可以认为是组成处理器的结构模式，每次新的架构出来都会给处理器带来不小的性能提升，Intel的架构作用尤其明显。Intel新酷睿处理器编年史Intel的处理器发布都是有一定的规律可循的，就如同之前摩尔定律和时钟年定律一样，新酷睿处理器的发布也有其一定的规律性可看……2008年11月酷睿i7900系列发布，45纳米工艺、基于Nehalem架构、代号Bloomfield、4个处理器核心，内部整合内存控制器、2009年9月酷睿i7800系列和酷睿i5500系列发布，45纳米工艺、基于Nelalem架构、代号Lynfield、4个处理器核心，内部整合内存控制器和PCI-E1.0控制器，第一次加入Turboboost技术。2010年1月酷睿i5600系列和酷睿i3500系列发布，32纳米工艺、基于Nehalem架构、代号Clarkdale、2个处理器核心，内部整合内存控制器和PCI-E1.0控制器，第一次首次在内部集成显示核心。2010年8月酷睿i7980X高端处理器发布，32纳米工艺、基于Westmere架构、代号Gulftown、6个处理器核心，是目前Intel民用级别最高端产品，内部整合内存控制器和PCI-E1.0控制器。2011年1月酷睿i72000系列和酷睿i52000系列发布，32纳米工艺、基于SandyBridge架构、代号不详，4个处理器核心，内部整合内存控制器和PCI-E2.0控制器，集成高性能核芯显卡并加入Turboboost2.0技术以及最新的多媒体指令集AVX。……看过上面的内容后，我们会发现其实蛮有趣的。从第一款45纳米技术新酷睿产品的发布，到现在SandyBridge架构酷睿i7和i5的发布时间恰好一年半，首先是工艺的提升紧接着就是架构的改变，这个似乎是Intel不变的规律，不同的是这次的架构新技术很多，几乎彻底改变了以往架构中许多重要环节。如此来计算的话，我们大致可以认为在2011年9月Intel很可能会发布它的酷睿i32000系列和基于SandyBridge架构的奔腾和赛扬系列。SandyBridge简介及主要特性在看评测之前我们先来了解下什么SandyBridge？它都有那些值得我们关注的地方？09年(TICK时间)，Intel处理器制程将会迈入32nm时代，而之后到了2010年的TOCK时间，Intel将会推出代号为SandyBridge的处理器，该处理器采用32nm制程。SandyBridge(之前称作Gesher)是Nehalem的继任者，也是其工艺升级版，从45nm进化到32nm。SandyBridge将有八核心版本，二级缓存仍为512KB，但三级缓存将扩容至16MB。而SandyBridge最主要特点则是加入了gameinstrutionAVX(AdvancedVectorsExtensions)技术，也就是之前的VSSE。intel宣称，使用AVX技术进行矩阵计算的时候将比SSE技术快90%。其重要性堪比1999年PentiumIII引入SSE。SandyBridge最大的亮点是将引入“AVX”指令集，简称“AVX”(之前称作VSSE)，其重要性堪比1999年PentiumIII引入SSE。这颗处理器采用Intel第二代32nmHKMG工艺制造，目前为B2步进(工程样品)，LGA1155封装接口，原始主频2.50GHz，外频100MHz(Nehalem/Westmere都是133MHz)，倍频25x，一级缓存8路关联256KB，二级缓存8路关联4×256KB，三级缓存12路关联6MB(小于Nehalem)，整合Intel第六代图形核心，支持超线程技术和AES-NI、AVX指令集，其中AES-NI新增七条指令，可加速数据加密和解密，AVX(高级矢量扩展)则针对密集型浮点运算，并协助一般用途和工程应用的加速。主要技术特性1、更宽的矢量运算：从128-bit增至256-bit，并保持向下兼容性2、增强的数据重排：单个操作可同时处理8个32-bit数据3、支持三操作数和四操作数，非破坏性句法4、支持弹性的访存地址不对齐5、可扩展的新操作码(VEX)高性能核芯显卡技术解析Intel的集成显卡似乎总是个笑话，但这次确实不一样了。SNB的CPU性能相比现在提升了10-30%，进化到第六代的GPU图形性能则会轻松翻好几番。Westmere虽然也自带了图形核心，但与CPU是双内核封装，只是通过45nm工艺、
