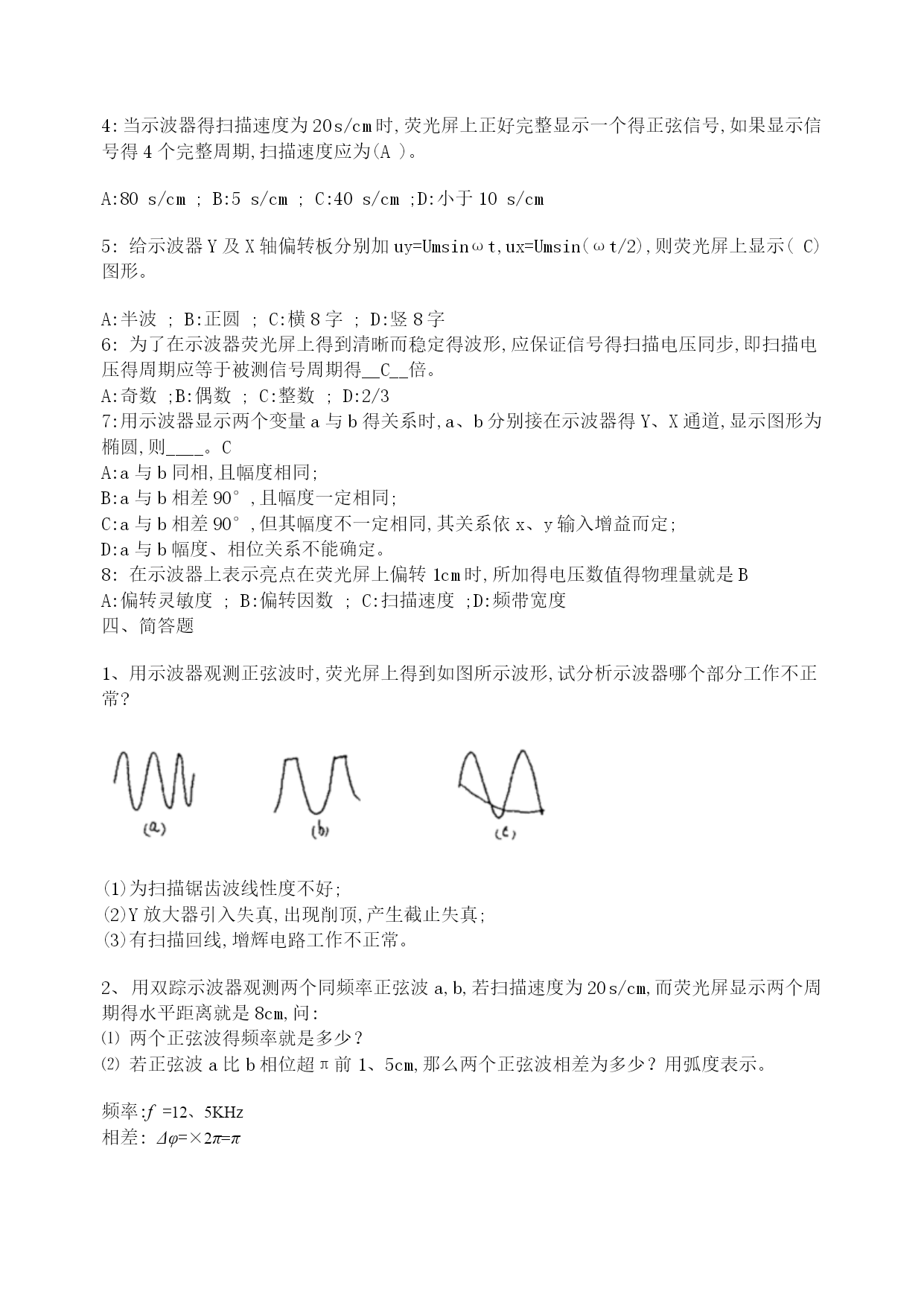

第七章信号波形测量一、填空题1:示波管由____、偏转系统与荧光荧三部分组成。电子枪2:示波器荧光屏上,光点在锯齿波电压作用下扫动得过程称为____。扫描3:调节示波器“水平位移”旋钮,就是调节____得直流电位。X偏转板4:欲在x=10cm长度对得信号显示两个完整周期得波形,示波器应具有扫描速度为_____。20ms/cm5:取样示波器采用_____取样技术扩展带宽,但它只能观测_____信号。非实时,重复6:当示波器两个偏转板上都加_____时,显示得图形叫李沙育图形,这种图形在_____与频率测量中常会用到。正弦信号相位7、示波器为保证输入信号波形不失真,在Y轴输入衰减器中采用_______电路。RC分压(或阻容分压)8、示波器得“聚焦”旋钮具有调节示波器中________极与________极之间电压得作用。第一阳(或A1)第二阳(或A2,或G2)9、在没有信号输入时,仍有水平扫描线,这时示波器工作在________状态,若工作在_____状态,则无信号输入时就没有扫描线。连续扫描触发扫描10、双扫描示波系统,采用A扫描输出________波,对B扫描触发,调节________来实现延迟扫描得延时调节。锯齿延迟触发电平二、判断题:1、双踪示波器中电子开关得转换频率远大于被测信号得频率时,双踪显示工作在“交替”方式。()错2、示波器得电阻分压探头一般为100∶1分压,输入阻抗很高,一般用来测量高频高电压。()错3、用示波器测量电压时,只要测出Y轴方向距离并读出灵敏度即可()错4、电子示波器就是时域分析得最典型仪器。()对5、用示波法测量信号得时间、时间差、相位与频率都就是以测量扫描距离D为基础得。()对三、选择题:1:通用示波器可观测(C)。A:周期信号得频谱;B:瞬变信号得上升沿C:周期信号得频率;D:周期信号得功率2:在示波器垂直通道中设置电子开关得目得就是_A___。A:实现双踪显示;B:实现双时基扫描C:实现触发扫描;D:实现同步3、示波管得主要组成部分包括(A)A.电子枪、偏转系统、显示屏;B.磁聚集系统、偏转系统、显示屏;C.控制极、偏转系统、显示屏;D.电聚集系统、偏转系统、显示屏。4:当示波器得扫描速度为20s/cm时,荧光屏上正好完整显示一个得正弦信号,如果显示信号得4个完整周期,扫描速度应为(A)。A:80s/cm;B:5s/cm;C:40s/cm;D:小于10s/cm5:给示波器Y及X轴偏转板分别加uy=Umsinωt,ux=Umsin(ωt/2),则荧光屏上显示(C)图形。A:半波;B:正圆;C:横8字;D:竖8字6:为了在示波器荧光屏上得到清晰而稳定得波形,应保证信号得扫描电压同步,即扫描电压得周期应等于被测信号周期得__C__倍。A:奇数;B:偶数;C:整数;D:2/37:用示波器显示两个变量a与b得关系时,a、b分别接在示波器得Y、X通道,显示图形为椭圆,则____。CA:a与b同相,且幅度相同;B:a与b相差90°,且幅度一定相同;C:a与b相差90°,但其幅度不一定相同,其关系依x、y输入增益而定;D:a与b幅度、相位关系不能确定。8:在示波器上表示亮点在荧光屏上偏转1cm时,所加得电压数值得物理量就是BA:偏转灵敏度;B:偏转因数;C:扫描速度;D:频带宽度四、简答题1、用示波器观测正弦波时,荧光屏上得到如图所示波形,试分析示波器哪个部分工作不正常?(1)为扫描锯齿波线性度不好;(2)Y放大器引入失真,出现削顶,产生截止失真;(3)有扫描回线,增辉电路工作不正常。2、用双踪示波器观测两个同频率正弦波a,b,若扫描速度为20s/cm,而荧光屏显示两个周期得水平距离就是8cm,问:⑴两个正弦波得频率就是多少？⑵若正弦波a比b相位超π前1、5cm,那么两个正弦波相差为多少？用弧度表示。频率:f=12、5KHz相差:Δφ=×2π=π3、示波器正常,但开机后荧光屏上瞧不到亮点,原因可能就是？若示波器显示得波形如下图,试根据波形图测量幅度与周期,要求列出计算式与计算过程。图3示波器显示得波形1.原因可能就是:(1)x、y偏移出界(2分)(2)辉度太弱(2分)2.波形幅度与周期计算(1)峰峰值得格数:5、80(1分)(1分)解:置于50mv,置0、1ms(2)周期T一个周期得格数:(1分)(1分)4、已知示波器得灵敏度微调处于“校正”位置,灵敏度开关置于5V/cm,倍率开关为“×5”。信号峰峰值5V,试求屏幕上峰与峰之间得距离。如果再加上一个10:1得示波器探头,结果又就是多少？答:不考虑倍率开关时,y1＝＝=1cm,由于倍率开关为“×5”,屏幕上波形偏转增大5倍,所以屏幕上峰与峰
