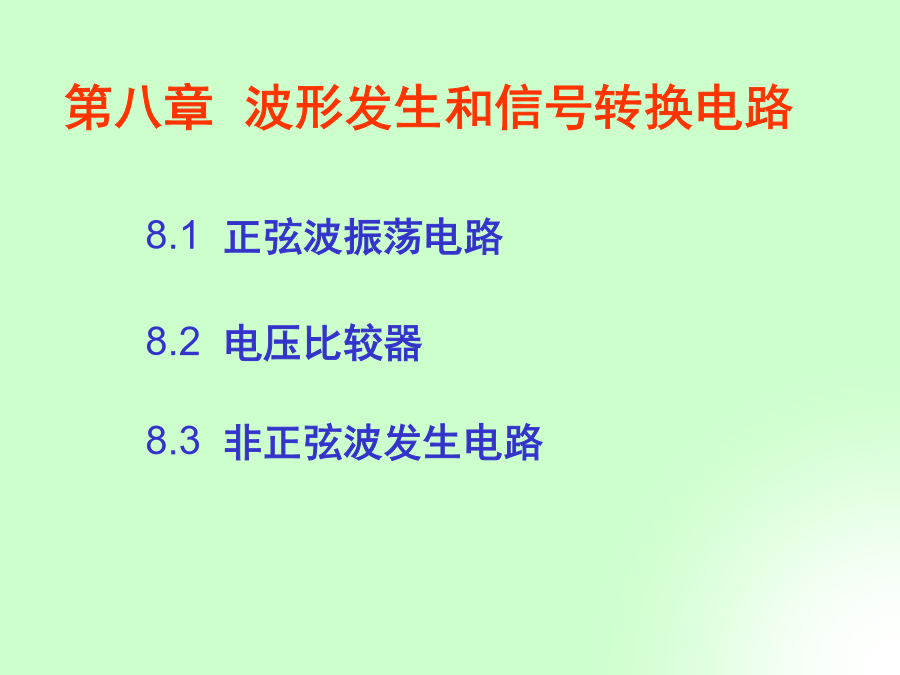

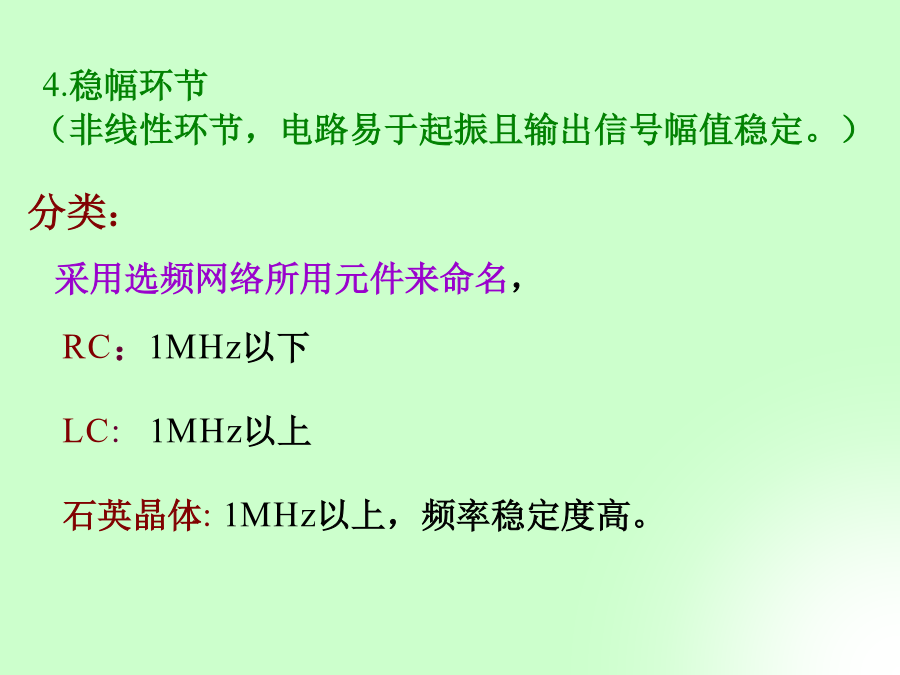

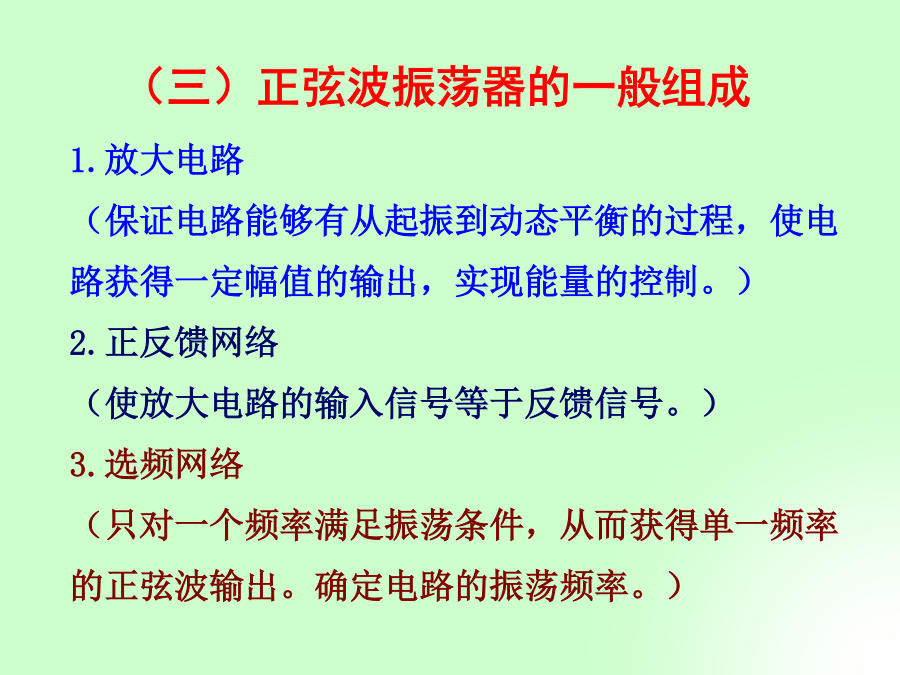

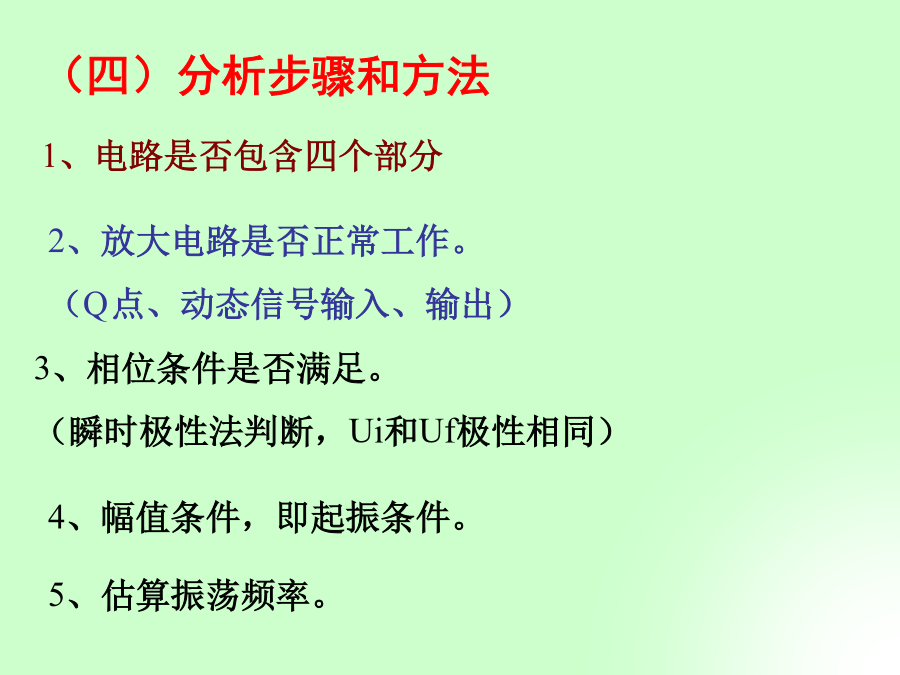

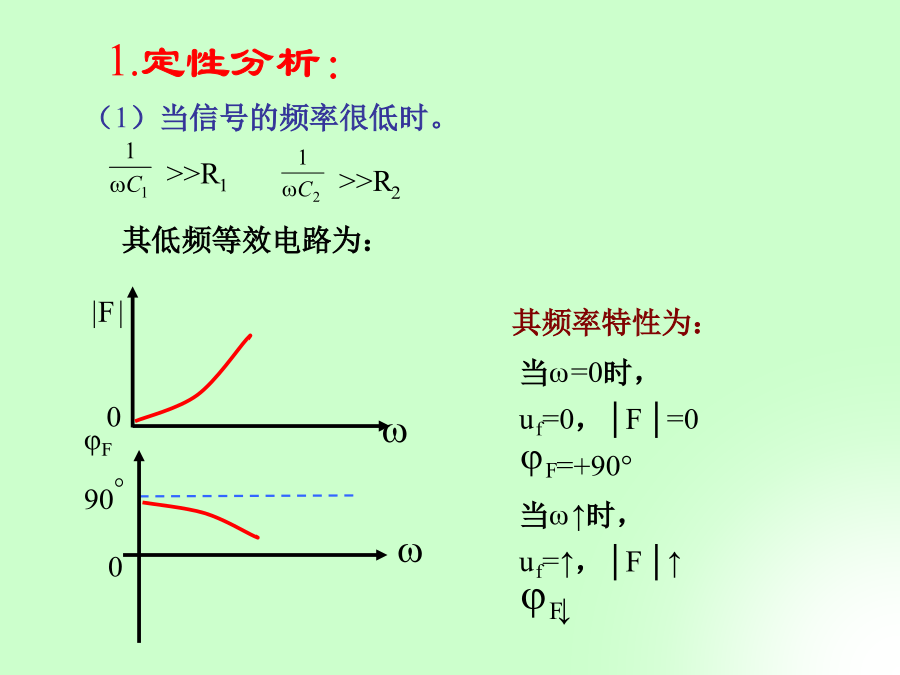

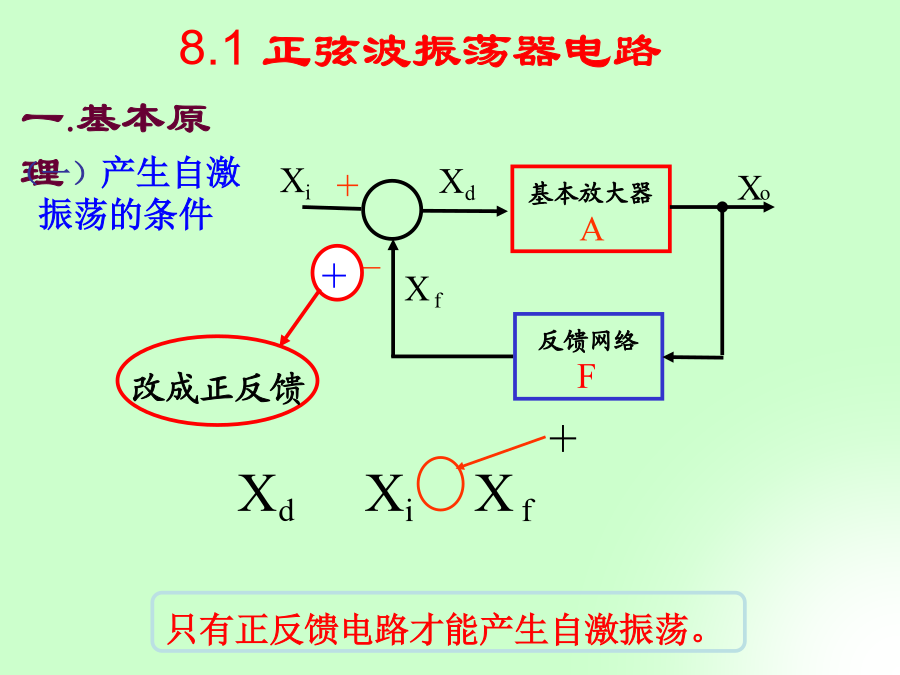

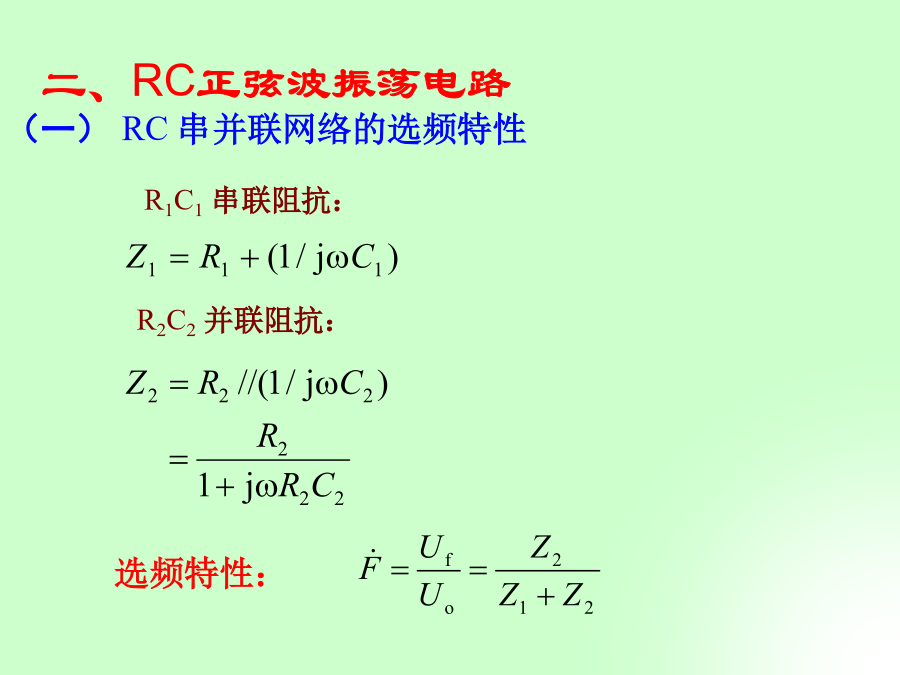

第八章波形发生和信号转换电路8.1正弦波振荡器电路如果：FA=1（二）起振条件和稳幅原理1.放大电路（保证电路能够有从起振到动态平衡的过程，使电路获得一定幅值的输出，实现能量的控制。）2.正反馈网络（使放大电路的输入信号等于反馈信号。）3.选频网络（只对一个频率满足振荡条件，从而获得单一频率的正弦波输出。确定电路的振荡频率。）4.稳幅环节（非线性环节，电路易于起振且输出信号幅值稳定。）（四）分析步骤和方法二、RC正弦波振荡电路1.定性分析：（2）当信号的频率很高时。ω0=？│F│max=？2.定量分析通常，取R1＝R2＝R，C1＝C2＝C，则有：RC串并联网络完整的频率特性曲线：（二）RC桥式振荡器的工作原理：例题:R=1k，C=0.1F，R1=10k。Rf为多大时才能起振？振荡频率f0=？能自动稳幅的振荡电路能自动稳幅的振荡电路K：双联波段开关，切换R，用于粗调振荡频率。（三）RC移相式振荡电路2.RC移相式振荡电路三、LC正弦波振荡器(阻性)Q为谐振回路的品质因数，Q值越大，曲线越陡越窄，选频特性越好。1（二）变压器反馈式LC振荡电路判断是否是满足相位条件——相位平衡法：(+)（+）仍然由LC并联谐振电路构成选频网络振荡频率：2.电容三点式LC振荡电路例：试判断下图所示三点式振荡电路是否满足相位平衡条件。四、石英晶体振荡电路（一）石英晶体3.石英晶体的等效电路与频率特性串联谐振（二）石英晶体振荡电路2.串联型石英晶体振荡器例：分析下图的振荡电路能否产生振荡，若产生振荡,石英晶体处于何种状态？8.2比较器1.运放工作在非线性状态的判定：电路开环或引入正反馈。t2.单门限比较器（与参考电压比较）（2）稳幅电路的另一种形式：将双向稳压管接在负反馈回路中（二）迟滞比较器迟滞比较器的电压传输特性：例题：Rf=10k，R2=10k，UZ=6V，UREF=10V。当输入ui为如图所示的波形时，画出输出uo的波形。3V1.电路结构2.工作原理：此时，uc>u+,C向uO放电,再反向充电0周期与频率的计算：3、占空比可调的方波发生器(二）三角波及锯齿波信号发生器波形图2.锯齿波发生器
