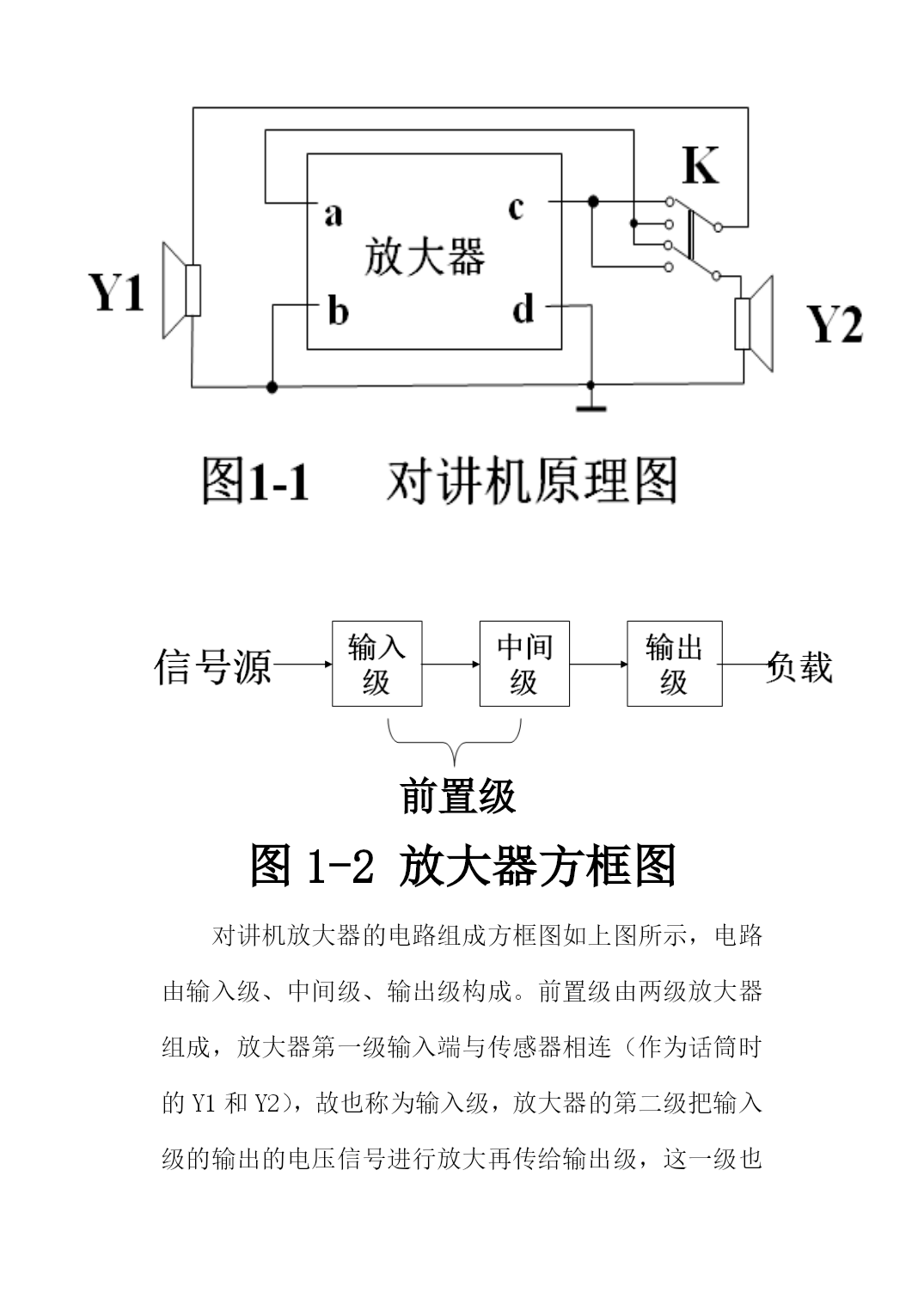

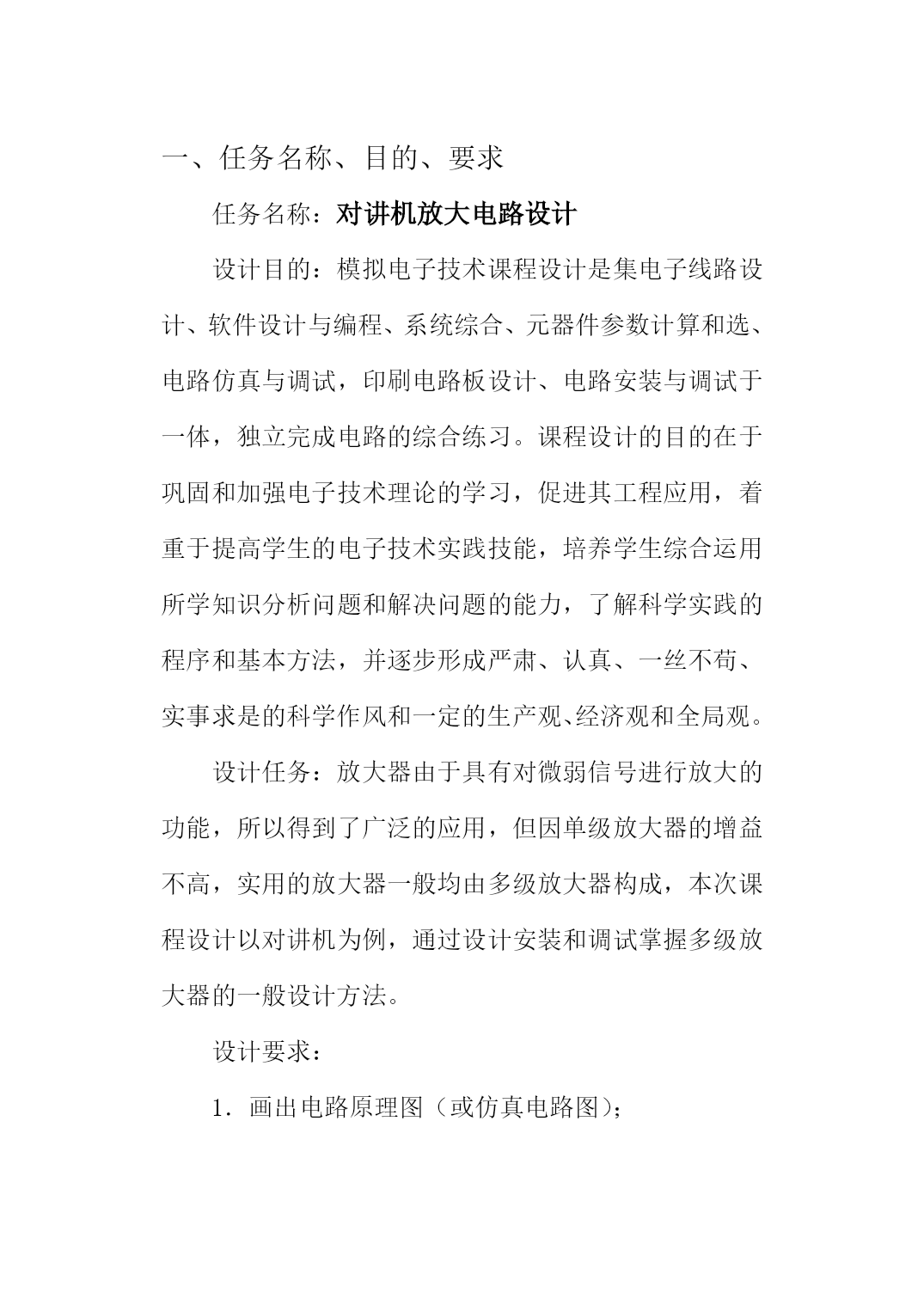

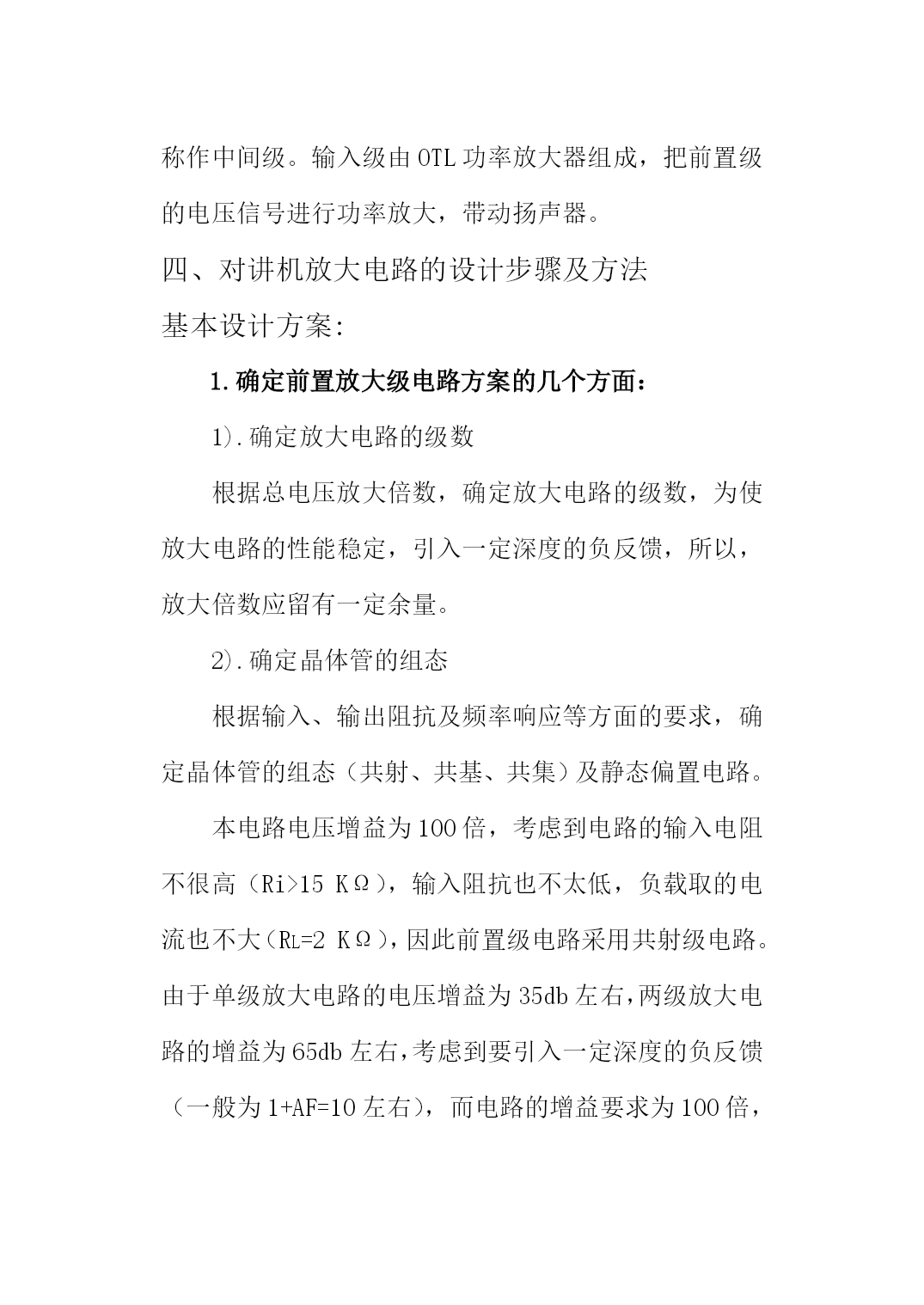

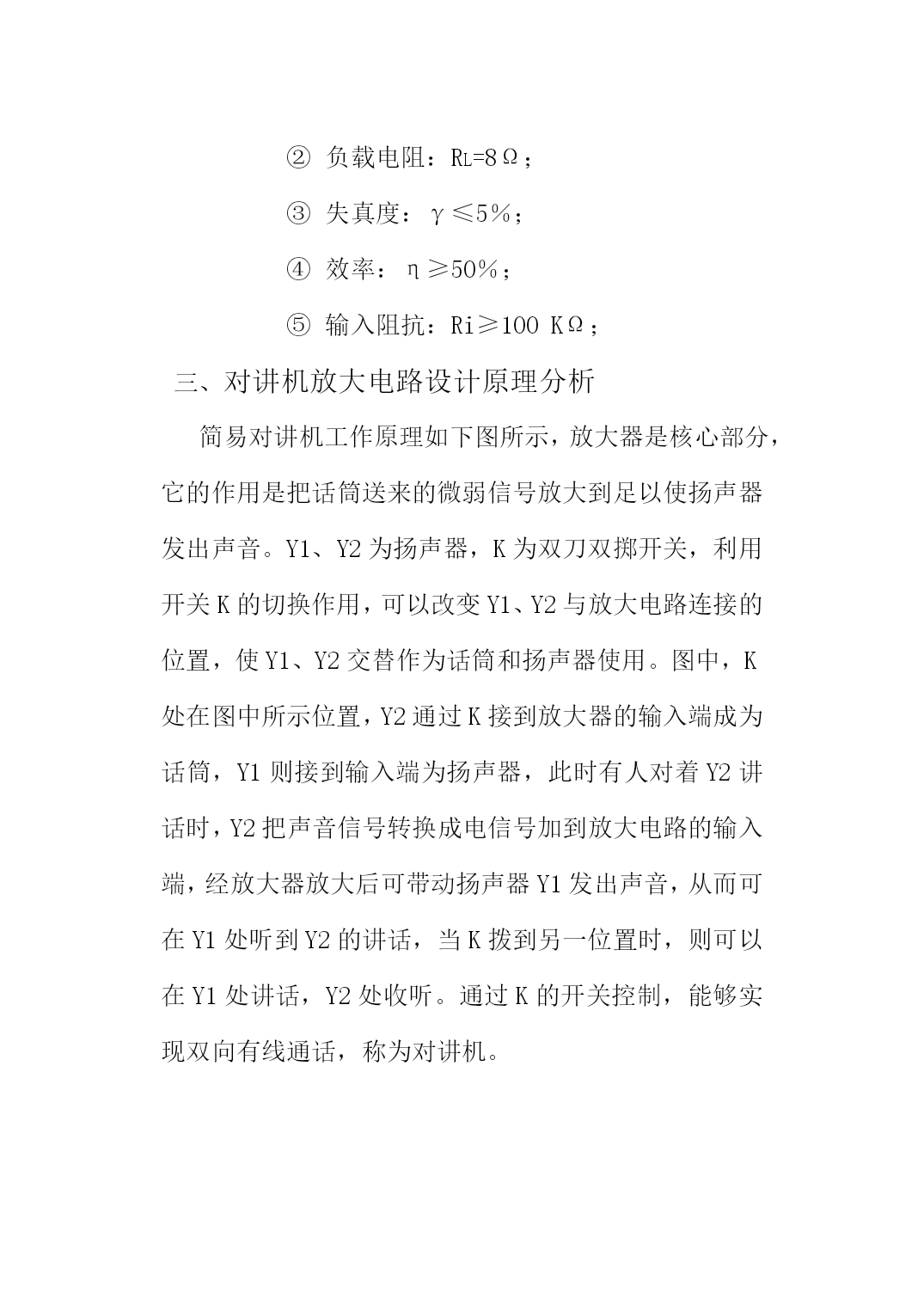

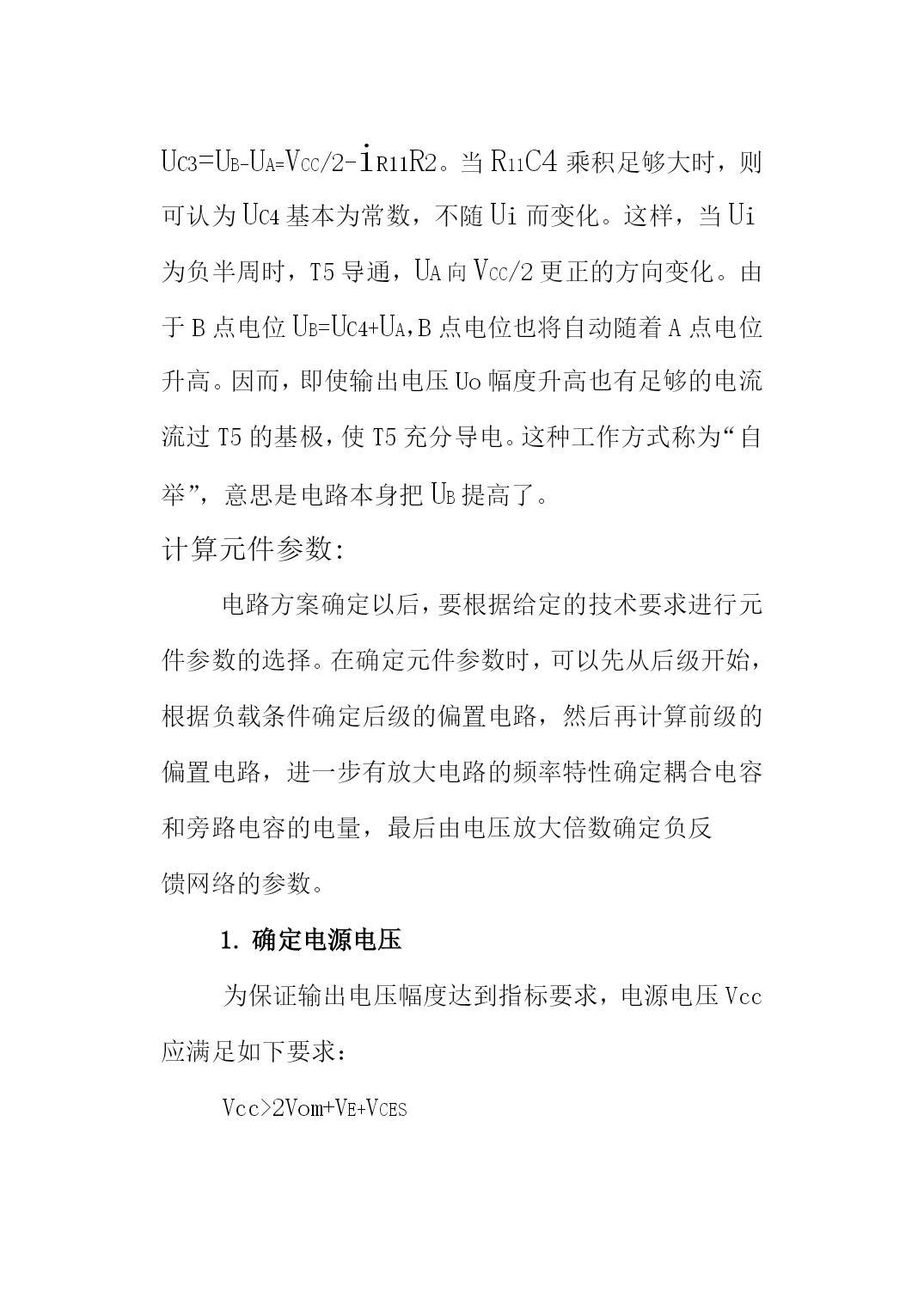

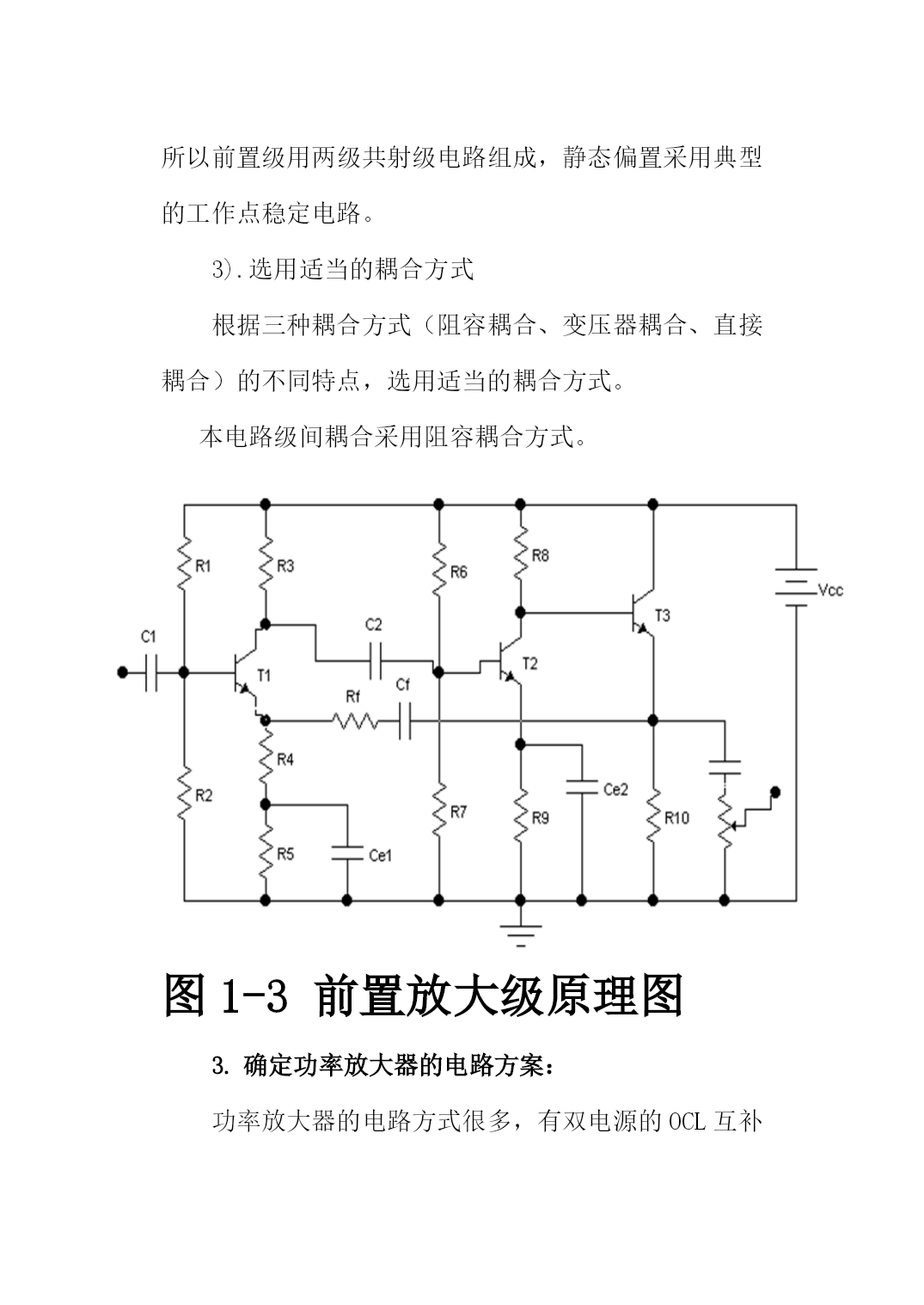

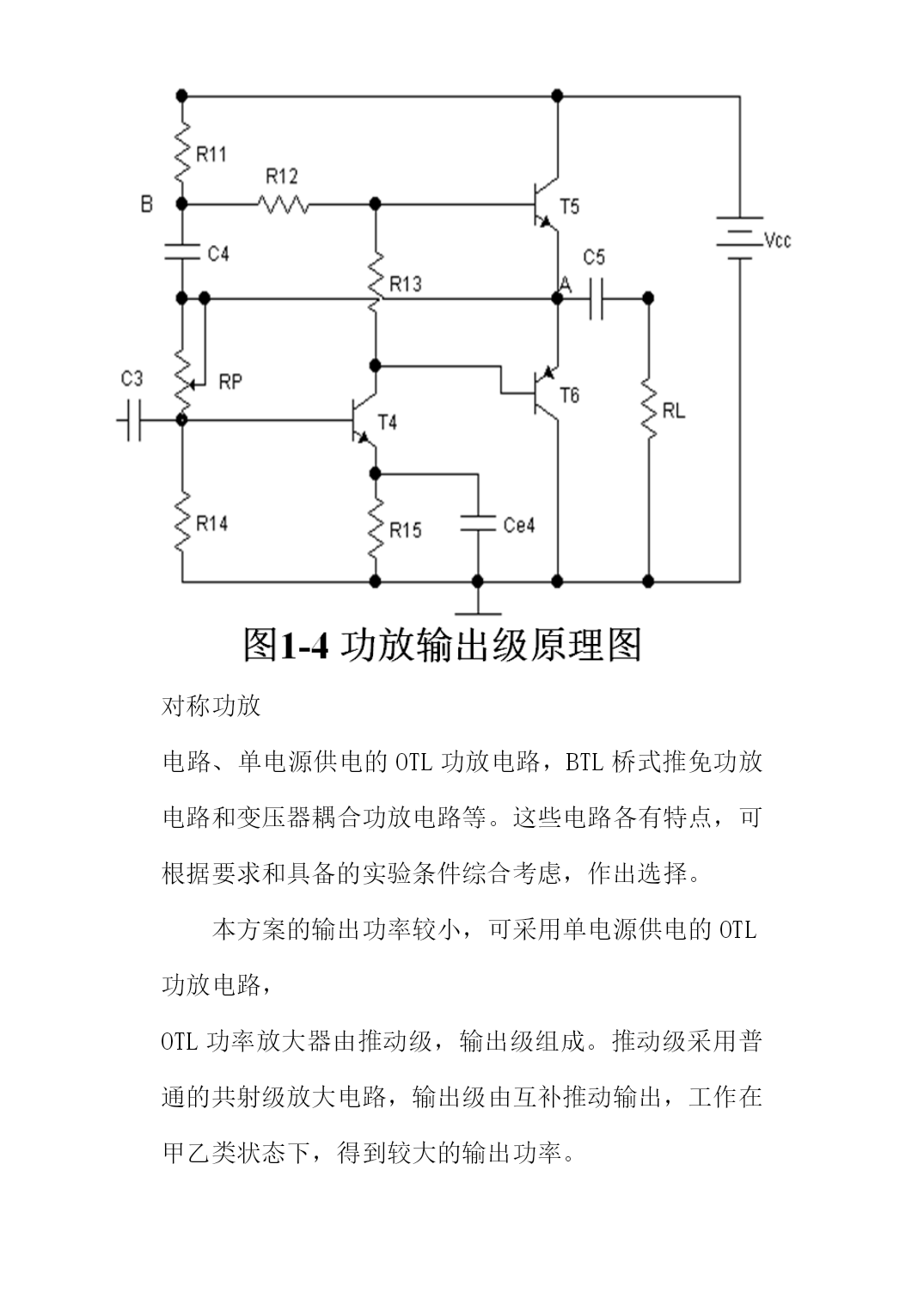

一、任务名称、目的、要求任务名称：对讲机放大电路设计设计目的：模拟电子技术课程设计是集电子线路设计、软件设计与编程、系统综合、元器件参数计算和选、电路仿真与调试，印刷电路板设计、电路安装与调试于一体，独立完成电路的综合练习。课程设计的目的在于巩固和加强电子技术理论的学习，促进其工程应用，着重于提高学生的电子技术实践技能，培养学生综合运用所学知识分析问题和解决问题的能力，了解科学实践的程序和基本方法，并逐步形成严肃、认真、一丝不苟、实事求是的科学作风和一定的生产观、经济观和全局观。设计任务：放大器由于具有对微弱信号进行放大的功能，所以得到了广泛的应用，但因单级放大器的增益不高，实用的放大器一般均由多级放大器构成，本次课程设计以对讲机为例，通过设计安装和调试掌握多级放大器的一般设计方法。设计要求：1．画出电路原理图（或仿真电路图）；2．元器件及参数选择；3．电路仿真与调试；4．PCB文件生成与打印输出；5．实验室自行装配和调试；6．编写设计报告：包括设计与制作的全过程，附上有关资料和图纸，有心得体会。7．答辩，在规定时间内完成叙述并回答问题。二、设计技术指标：前置放大级技术指标电压放大倍数：Av=100；最大输出电压：Vo=1V；频率响应：30Hz-30KHz；输出电阻：Ri>15KΩ；失真度：γ<10％；负载电阻：RL=2KΩ；电源电压：VCC=12V；功率放大器（输出级）技术指标最大输出功率：Pom≥0.25W；负载电阻：RL=8Ω；失真度：γ≤5％；效率：η≥50％；输入阻抗：Ri≥100KΩ；三、对讲机放大电路设计原理分析简易对讲机工作原理如下图所示，放大器是核心部分，它的作用是把话筒送来的微弱信号放大到足以使扬声器发出声音。Y1、Y2为扬声器，K为双刀双掷开关，利用开关K的切换作用，可以改变Y1、Y2与放大电路连接的位置，使Y1、Y2交替作为话筒和扬声器使用。图中，K处在图中所示位置，Y2通过K接到放大器的输入端成为话筒，Y1则接到输入端为扬声器，此时有人对着Y2讲话时，Y2把声音信号转换成电信号加到放大电路的输入端，经放大器放大后可带动扬声器Y1发出声音，从而可在Y1处听到Y2的讲话，当K拨到另一位置时，则可以在Y1处讲话，Y2处收听。通过K的开关控制，能够实现双向有线通话，称为对讲机。前置级图1-2放大器方框图对讲机放大器的电路组成方框图如上图所示，电路由输入级、中间级、输出级构成。前置级由两级放大器组成，放大器第一级输入端与传感器相连（作为话筒时的Y1和Y2），故也称为输入级，放大器的第二级把输入级的输出的电压信号进行放大再传给输出级，这一级也称作中间级。输入级由OTL功率放大器组成，把前置级的电压信号进行功率放大，带动扬声器。四、对讲机放大电路的设计步骤及方法基本设计方案:1.确定前置放大级电路方案的几个方面：1).确定放大电路的级数根据总电压放大倍数，确定放大电路的级数，为使放大电路的性能稳定，引入一定深度的负反馈，所以，放大倍数应留有一定余量。2).确定晶体管的组态根据输入、输出阻抗及频率响应等方面的要求，确定晶体管的组态（共射、共基、共集）及静态偏置电路。本电路电压增益为100倍，考虑到电路的输入电阻不很高（Ri>15KΩ），输入阻抗也不太低，负载取的电流也不大（RL=2KΩ），因此前置级电路采用共射级电路。由于单级放大电路的电压增益为35db左右，两级放大电路的增益为65db左右，考虑到要引入一定深度的负反馈（一般为1+AF=10左右），而电路的增益要求为100倍，所以前置级用两级共射级电路组成，静态偏置采用典型的工作点稳定电路。3).选用适当的耦合方式根据三种耦合方式（阻容耦合、变压器耦合、直接耦合）的不同特点，选用适当的耦合方式。本电路级间耦合采用阻容耦合方式。图1-3前置放大级原理图确定功率放大器的电路方案：功率放大器的电路方式很多，有双电源的OCL互补对称功放电路、单电源供电的OTL功放电路，BTL桥式推免功放电路和变压器耦合功放电路等。这些电路各有特点，可根据要求和具备的实验条件综合考虑，作出选择。本方案的输出功率较小，可采用单电源供电的OTL功放电路，OTL功率放大器由推动级，输出级组成。推动级采用普通的共射级放大电路，输出级由互补推动输出，工作在甲乙类状态下，得到较大的输出功率。图1-4是一个OTL功放电路，T4是前置放大级，只要适当调节Rp，就可以使IR11、UB5和UB6达到所需数值，给T5、T6提供一个合适的偏置，从而使A点电位UA=UC6=VCC/2。当Ui=Uimsinωt时，在信号的负半周，经T4放大反相后加到T5、T6基极，使T6截止、T5导通，这时有电流通过RL，同时电容
