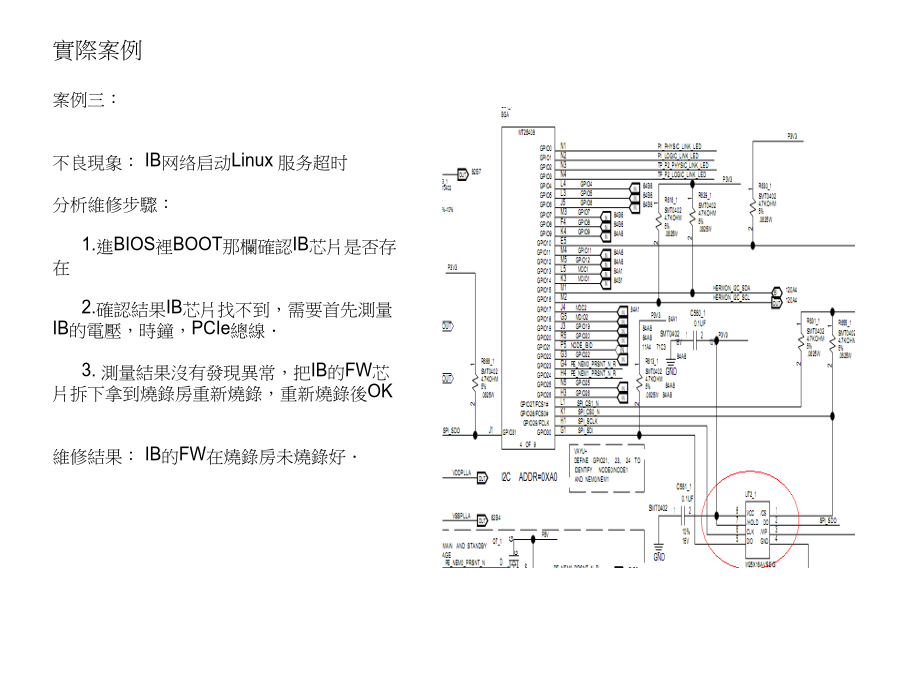

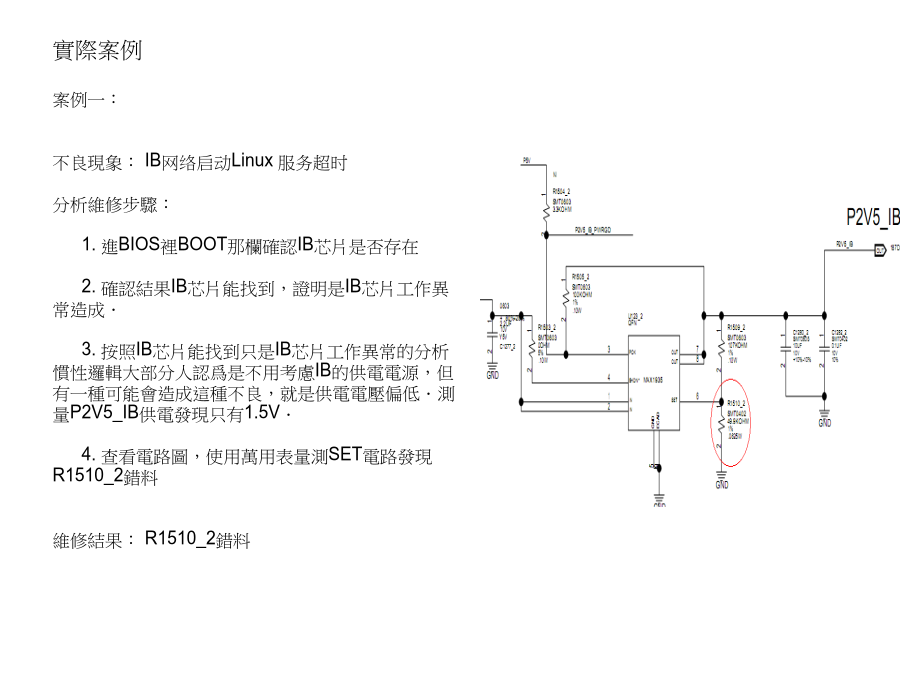

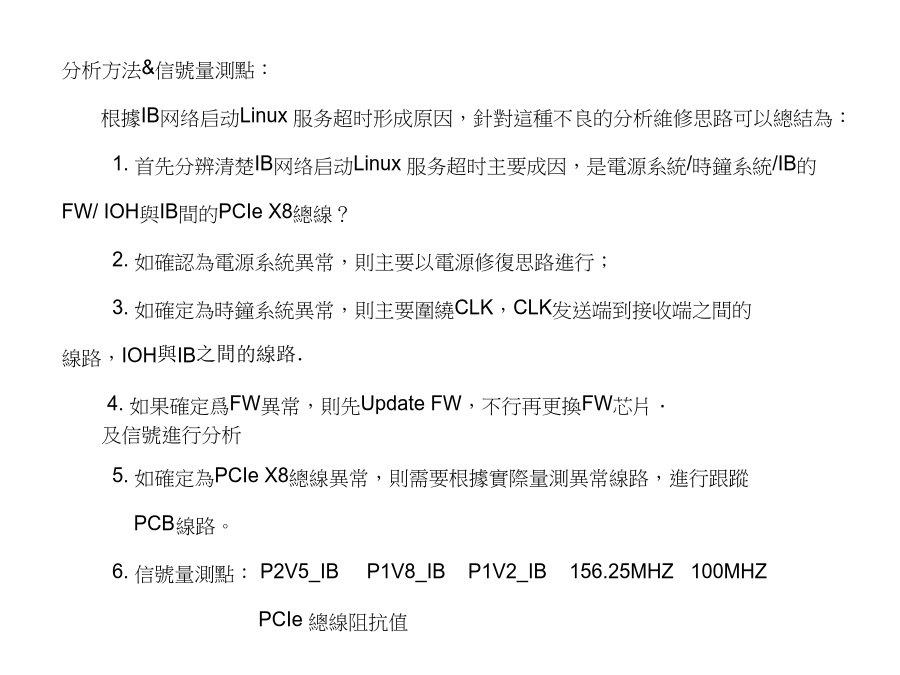

VAYU+機種Linuxservicestarttimeout維修分析分析方法&信號量測點：根據IB网络启动Linux服务超时形成原因，針對這種不良的分析維修思路可以總結為：1.首先分辨清楚IB网络启动Linux服务超时主要成因，是電源系統/時鐘系統/IB的FW/IOH與IB間的PCIeX8總線？2.如確認為電源系統異常，則主要以電源修復思路進行；3.如確定為時鐘系統異常，則主要圍繞CLK，CLK发送端到接收端之間的線路，IOH與IB之間的線路．4.如果確定爲FW異常，則先UpdateFW，不行再更換FW芯片．及信號進行分析5.如確定為PCIeX8總線異常，則需要根據實際量測異常線路，進行跟蹤PCB線路。6.信號量測點：P2V5_IBP1V8_IBP1V2_IB156.25MHZ100MHZPCIe總線阻抗值實際案例案例一：不良現象：IB网络启动Linux服务超时分析維修步驟：1.進BIOS裡BOOT那欄確認IB芯片是否存在2.確認結果IB芯片能找到，證明是IB芯片工作異常造成．3.按照IB芯片能找到只是IB芯片工作異常的分析慣性邏輯大部分人認爲是不用考慮IB的供電電源，但有一種可能會造成這種不良，就是供電電壓偏低．測量P2V5_IB供電發現只有1.5V．4.查看電路圖，使用萬用表量測SET電路發現R1510_2錯料維修結果：R1510_2錯料實際案例案例二：不良現象：IB网络启动Linux服务超时分析維修步驟：1.進BIOS裡BOOT那欄確認IB芯片是否存在2.確認結果IB芯片找不到，需要首先測量IB的電壓，時鐘，PCIe總線．3.測量結果發現PCIe總線異常，C455_1本體短路．維修結果：C455_1本體短路．實際案例案例三：不良現象：IB网络启动Linux服务超时分析維修步驟：1.進BIOS裡BOOT那欄確認IB芯片是否存在2.確認結果IB芯片找不到，需要首先測量IB的電壓，時鐘，PCIe總線．3.測量結果沒有發現異常，把IB的FW芯片拆下拿到燒錄房重新燒錄，重新燒錄後OK維修結果：IB的FW在燒錄房未燒錄好．
