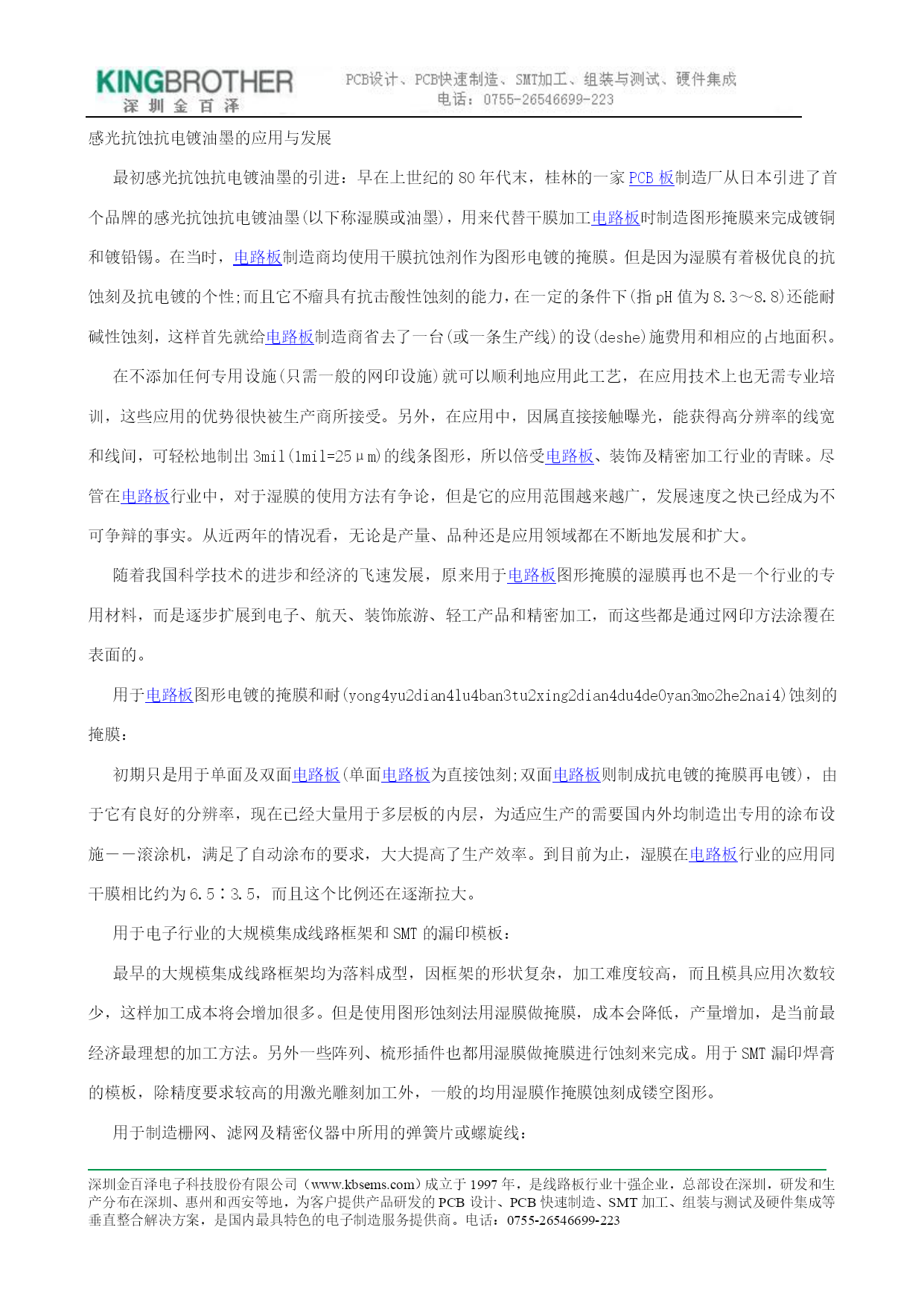

深圳金百泽电子科技股份有限公司（HYPERLINK"http://www.kbsems.com"www.kbsems.com）成立于1997年，是HYPERLINK"http://www.kbsems.com"线路板行业十强企业，总部设在深圳，研发和生产分布在深圳、惠州和西安等地，为客户提供产品研发的HYPERLINK"http://www.kbsems.com"PCB设计、HYPERLINK"http://www.kbsems.com"PCB快速制造、HYPERLINK"http://www.kbsems.com"SMT加工、组装与测试及硬件集成等垂直整合解决方案，是国内最具特色的电子制造服务提供商。电话：0755-26546699-223感光抗蚀抗电镀油墨的应用与发展最初感光抗蚀抗电镀油墨的引进：早在上世纪的80年代末，桂林的一家HYPERLINK"http://www.kbsems.com"PCB板制造厂从日本引进了首个品牌的感光抗蚀抗电镀油墨(以下称湿膜或油墨)，用来代替干膜加工HYPERLINK"http://www.kbsems.com"电路板时制造图形掩膜来完成镀铜和镀铅锡。在当时，HYPERLINK"http://www.kbsems.com"电路板制造商均使用干膜抗蚀剂作为图形电镀的掩膜。但是因为湿膜有着极优良的抗蚀刻及抗电镀的个性;而且它不瘤具有抗击酸性蚀刻的能力，在一定的条件下(指pH值为8.3～8.8)还能耐碱性蚀刻，这样首先就给HYPERLINK"http://www.kbsems.com"电路板制造商省去了一台(或一条生产线)的设(deshe)施费用和相应的占地面积。在不添加任何专用设施(只需一般的网印设施)就可以顺利地应用此工艺，在应用技术上也无需专业培训，这些应用的优势很快被生产商所接受。另外，在应用中，因属直接接触曝光，能获得高分辨率的线宽和线间，可轻松地制出3mil(1mil=25μm)的线条图形，所以倍受HYPERLINK"http://www.kbsems.com"电路板、装饰及精密加工行业的青睐。尽管在HYPERLINK"http://www.kbsems.com"电路板行业中，对于湿膜的使用方法有争论，但是它的应用范围越来越广，发展速度之快已经成为不可争辩的事实。从近两年的情况看，无论是产量、品种还是应用领域都在不断地发展和扩大。随着我国科学技术的进步和经济的飞速发展，原来用于HYPERLINK"http://www.kbsems.com"电路板图形掩膜的湿膜再也不是一个行业的专用材料，而是逐步扩展到电子、航天、装饰旅游、轻工产品和精密加工，而这些都是通过网印方法涂覆在表面的。用于HYPERLINK"http://www.kbsems.com"电路板图形电镀的掩膜和耐(yong4yu2dian4lu4ban3tu2xing2dian4du4de0yan3mo2he2nai4)蚀刻的掩膜：初期只是用于单面及双面HYPERLINK"http://www.kbsems.com"电路板(单面HYPERLINK"http://www.kbsems.com"电路板为直接蚀刻;双面HYPERLINK"http://www.kbsems.com"电路板则制成抗电镀的掩膜再电镀)，由于它有良好的分辨率，现在已经大量用于多层板的内层，为适应生产的需要国内外均制造出专用的涂布设施－－滚涂机，满足了自动涂布的要求，大大提高了生产效率。到目前为止，湿膜在HYPERLINK"http://www.kbsems.com"电路板行业的应用同干膜相比约为6.5∶3.5，而且这个比例还在逐渐拉大。用于电子行业的大规模集成线路框架和SMT的漏印模板：最早的大规模集成线路框架均为落料成型，因框架的形状复杂，加工难度较高，而且模具应用次数较少，这样加工成本将会增加很多。但是使用图形蚀刻法用湿膜做掩膜，成本会降低，产量增加，是当前最经济最理想的加工方法。另外一些阵列、梳形插件也都用湿膜做掩膜进行蚀刻来完成。用于SMT漏印焊膏的模板，除精度要求较高的用激光雕刻加工外，一般的均用湿膜作掩膜蚀刻成镂空图形。用于制造栅网、滤网及精密仪器中所用的弹簧片或螺旋线：制出的栅网最细线可达0.0125mm更为突出的是假如用模具冲压落料成型，外形的毛刺成为很大的难题，难点在于材料薄、图形复杂无法用机械的方法除去毛刺，所以，以上这些都是模具无法完成的。航天及无线电通讯中的雷达天线：面积大、尺寸要求严格，而湿膜感光后制出图形，很好地解决了这一技术难题，为国防工业建设节约了大笔开支。标牌、面板、装饰旅游产品：过去制作标牌、
