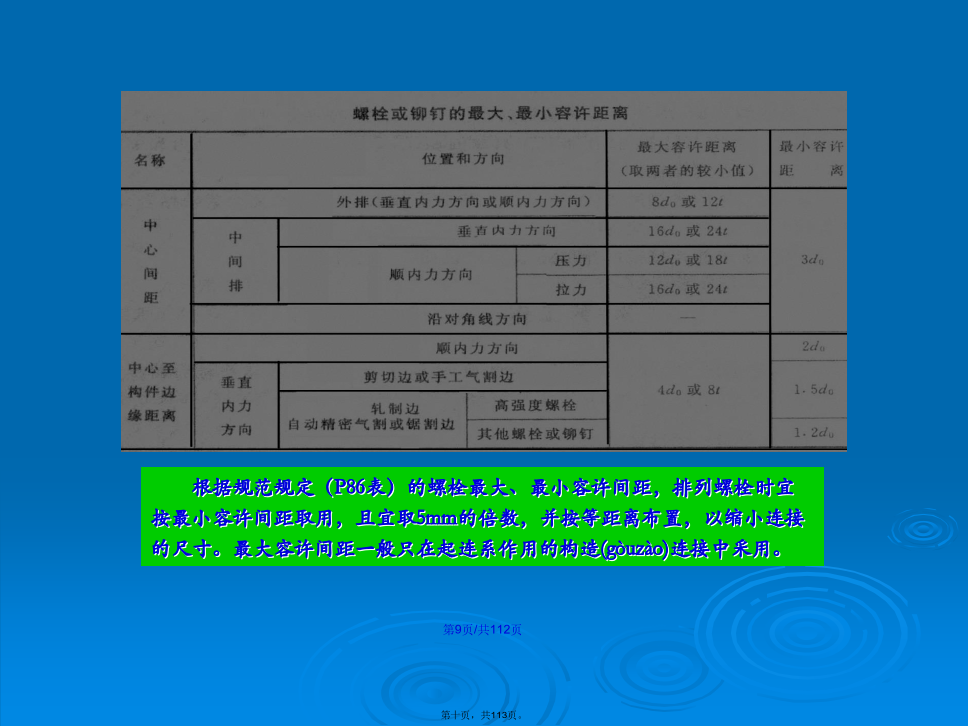

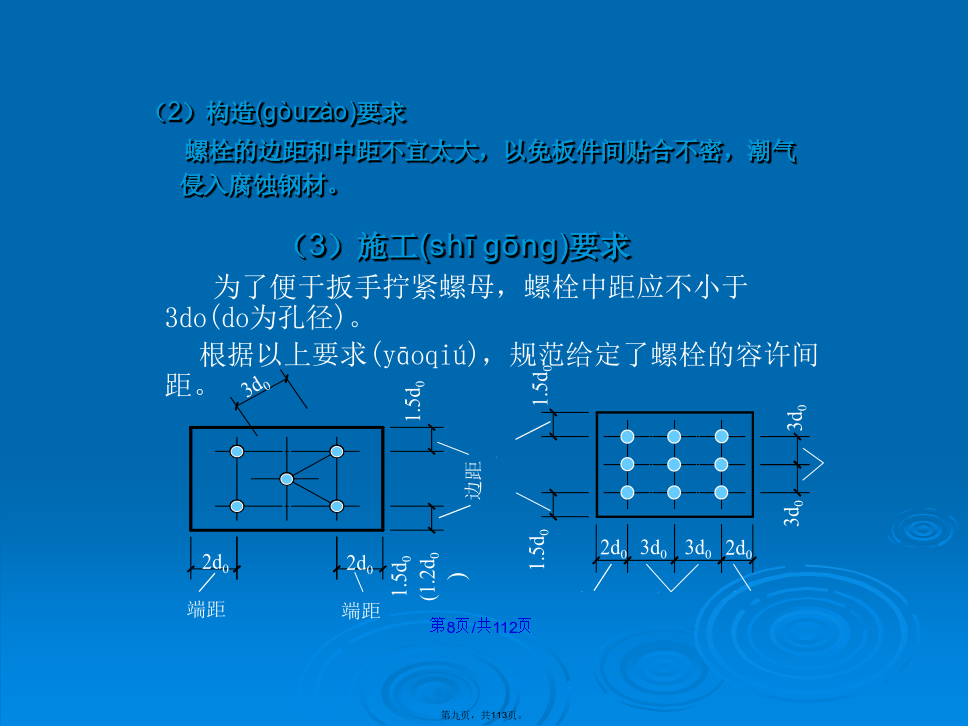

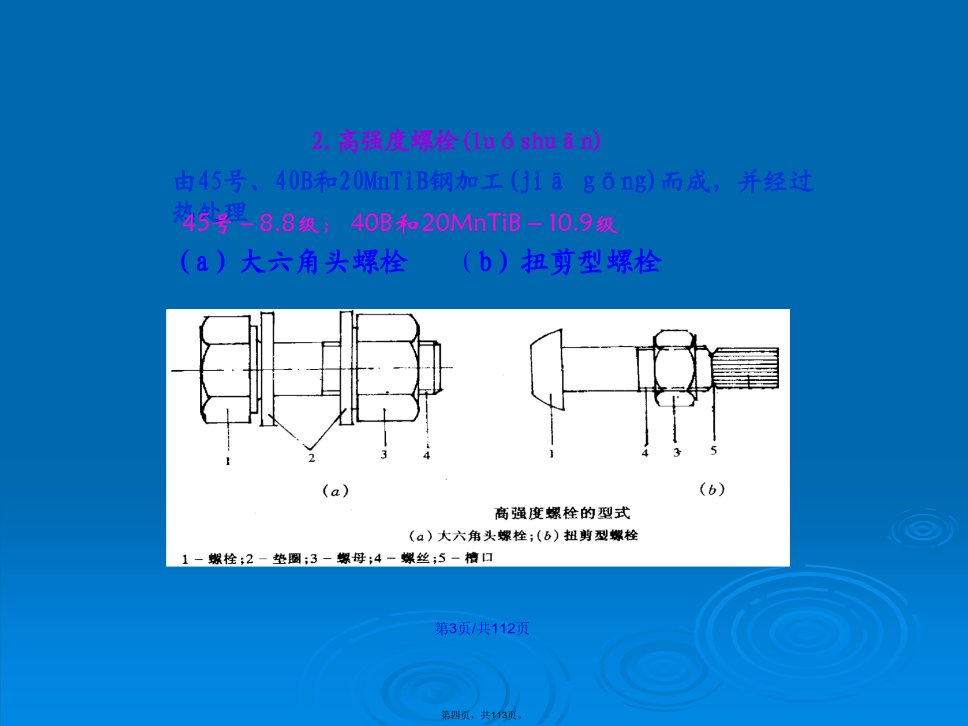

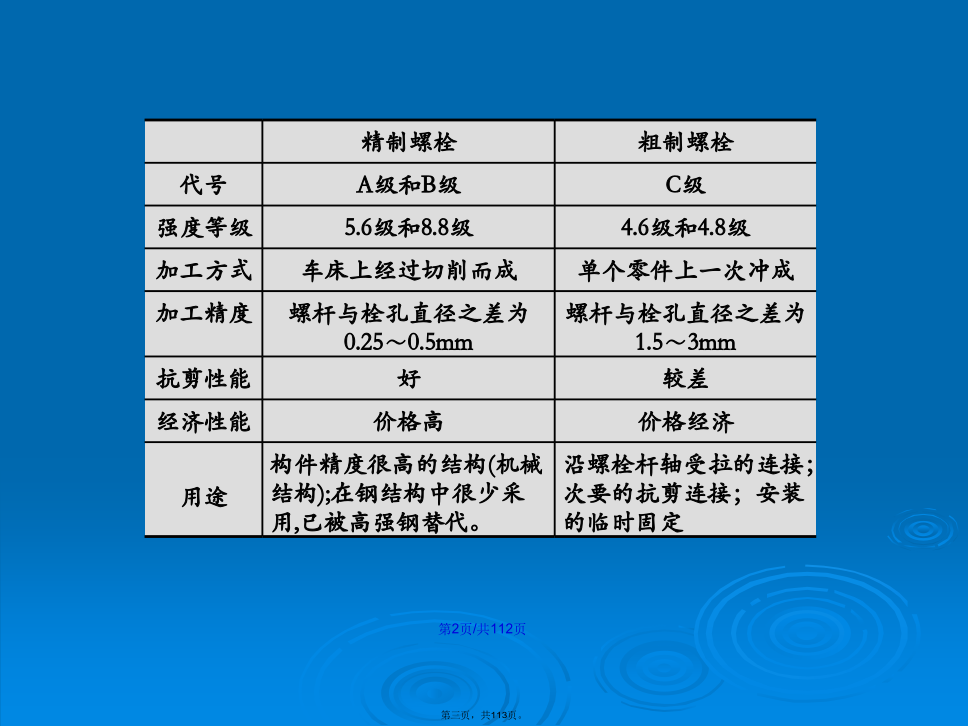

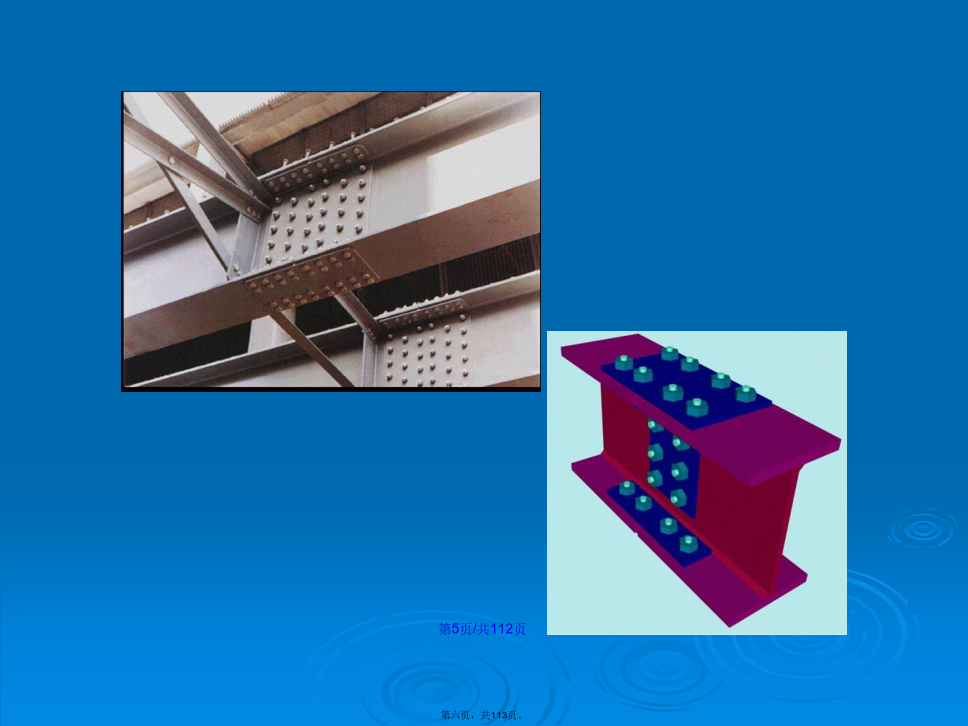

钢结构的连接(liánjiē)螺栓§3－6螺栓连接(liánjiē)（bolting）的构造2.高强度螺栓(luóshuān)//二、螺栓(luóshuān)的排列3.螺栓排列的要求（2）构造要求螺栓的边距和中距不宜太大，以免板件间贴合不密，潮气侵入腐蚀钢材。根据规范规定（P86表）的螺栓最大、最小容许间距，排列螺栓时宜按最小容许间距取用，且宜取5mm的倍数，并按等距离布置，以缩小连接的尺寸。最大容许间距一般只在起连系作用的构造连接中采用。三、螺栓连接的构造要求第三，C级螺栓宜用于沿杆轴方向的受拉连接，以下情况可用于抗剪连接：1、承受静载或间接动载的次要连接；2、承受静载的可拆卸结构连接；3、临时固定构件的安装连接。第四，型钢构件拼接采用高强螺栓连接时，为保证接触面紧密，应采用钢板(gāngbǎn)而不能采用型钢作为拼接件；四、螺栓符号(1)普通螺栓，安装螺栓，高强度螺栓；(2)孔径do=d+1.5~2，用f表示，如孔径f22；(3)设计说明：螺栓类型，等级，直径，孔径。§3－7普通螺栓(luóshuān)连接计算二、普通螺栓(luóshuān)抗剪连接(4)弹塑性阶段(3～4段)达到‘3’后，即使给荷载以很小的增量，连接的剪切变形迅速增大，直到连接破坏。2.破坏形式（4）板件端部被剪坏(拉豁)端矩过小时(xiǎoshí)；端矩不应小于2dO（二）抗剪螺栓(luóshuān)的单栓承载力设计值——同一方向(fāngxiàng)承压板较小总厚度剪切面数目nv（三）普通螺栓群抗剪连接计算当l1>15d0(d0为孔径)时，连接进入弹塑性工作状态后，即使内力重新分布,各个螺栓内力也难以均匀，端部螺栓首先破坏,然后依次破坏。由试验可得连接的抗剪强度折减系数η与l1/d0的关系曲线。例题：设计螺栓盖板拼接，设计拉力N=350kN，钢材Q345B(或16Mn)，拼接板宽b=360mm，厚t1=8mm，采用M20C级螺栓，孔径f22。解：螺栓(luóshuān)抗剪强度(6)连接(liánjiē)长度验算l1=15do=15×22=330mm＝100＋60＋10＋60＋100＝330mm3/7/20253/7/20252、普通螺栓群偏心力作用下抗剪计算由此可得螺栓(luóshuān)1的强度验算公式为:（一）普通螺栓抗拉连接的工作(gōngzuò)性能(2）螺栓(luóshuān)垂直连接件的刚度对螺栓(luóshuān)抗拉承载力的影响【试验证明】影响撬力的因素较多，其大小难以确定，规范采取简化(jiǎnhuà)计算的方法，取ftb=0.8f（f—螺栓钢材的抗拉强度设计值）来考虑其影响。B、在构造上可以通过加强连接件的刚度的方法，来减小杠杆作用引起的撬力，如设加劲肋，可以减小甚至消除撬力的影响。(三）普通螺栓(luóshuān)群的轴拉设计(四）普通螺栓群在弯炬作用下显然(xiǎnrán)‘1’号螺栓在M作用下所受拉力最大由式3--52得:(五）普通螺栓群在偏心拉力作用下{规范规定}普通螺栓拉、剪联合作用为了防止螺杆受剪兼受拉破坏，应满足：另外(lìnɡwài)，拉力和剪力共同作用下的普通螺栓连接，当有承托承担全部剪力时，螺栓群按受拉连接计算。例题：验算牛腿螺栓连接,设计剪力V=200kN,偏心e=150mm,连接板厚t=20mm,Q235B钢材,采用10个M20C级螺栓,孔径(kǒngjìng)f22，分别计算有承托和无承托两种情况。解：螺栓(luóshuān)抗剪强度:(2)无承托(chénɡtuō)板，螺栓受拉受剪N假定(jiǎdìng)转动中心在螺栓群的形心处，则y1=20cm,∑yi2=2×202+2×122+2×42=1120cm。计算结果连接上部受压，构件应绕顶排螺栓(luóshuān)转动，则1点所受的最大拉力为4）强度(qiángdù)判断Nmax1＜Ntb（45.9kN<51.51kN)满足强度(qiángdù)要求例题：验算如图所示普通螺栓连接强度。螺栓M20，孔径21.5mm，材料为Q235。步骤3用相关公式(gōngshì)验算强度§3－8高强度螺栓(luóshuān)连接计算特点：预拉力的建立简单、有效，但要防止欠拧、漏拧和超拧；B、扭矩法初拧—用力矩扳手拧至终拧力矩的30%~50%，使板件贴紧密；终拧—初拧基础上，按100%设计终拧力矩拧紧。特点：简单、易实施，但得到的预拉力误差较大。初拧—拧至终拧力矩
