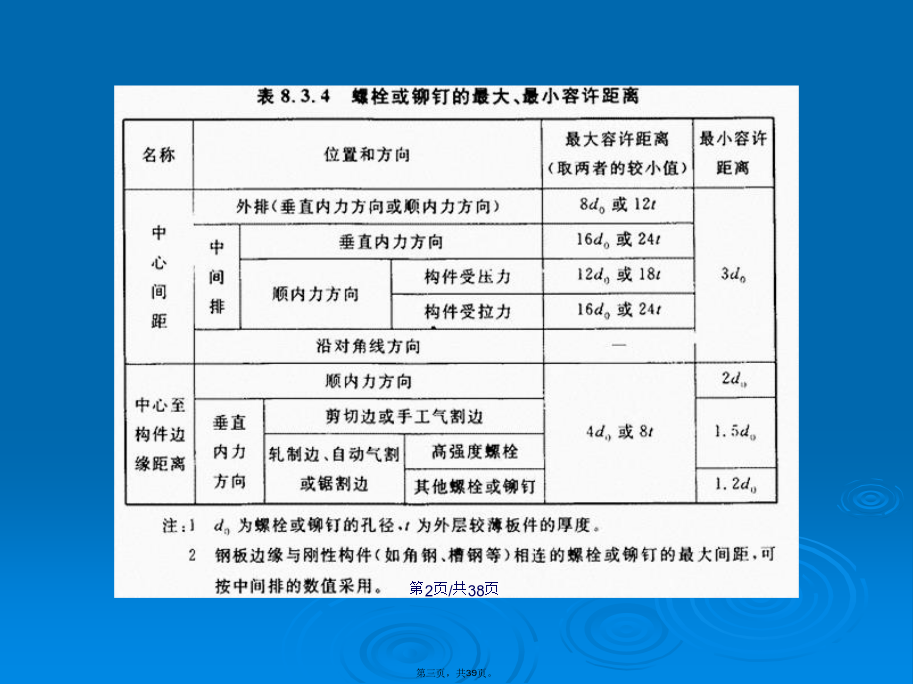

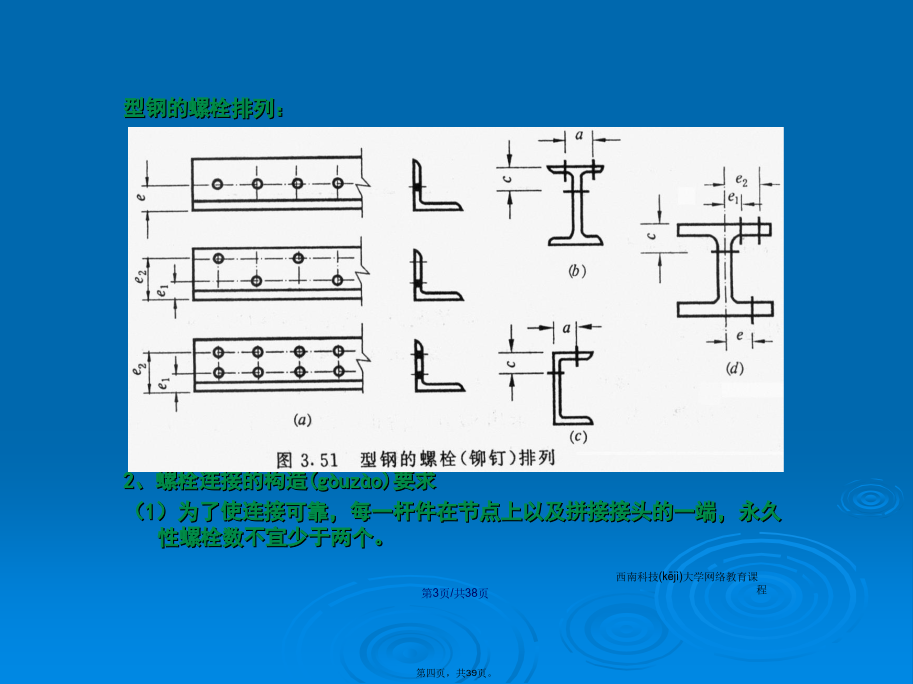

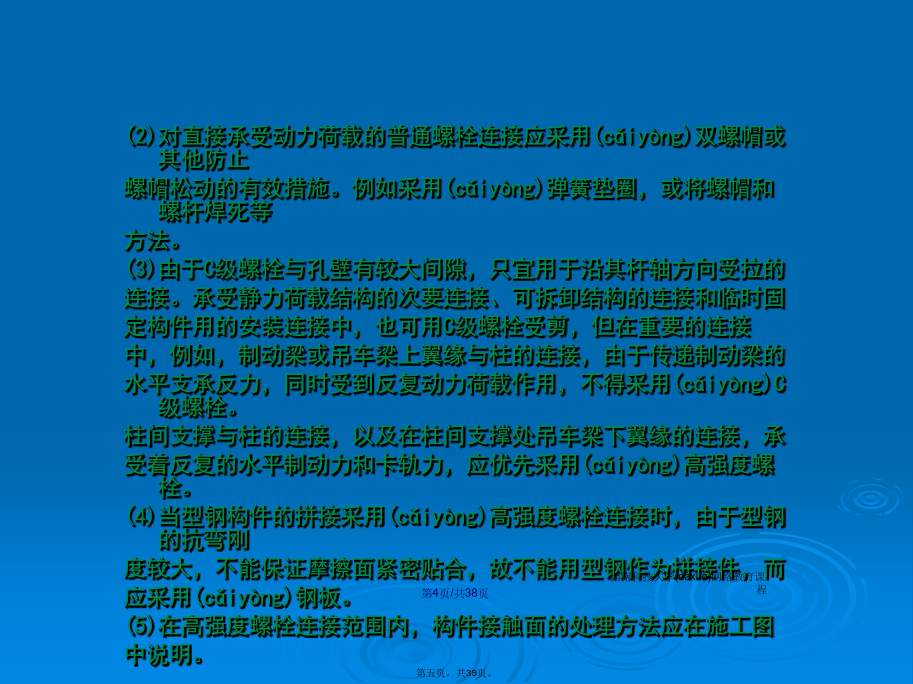

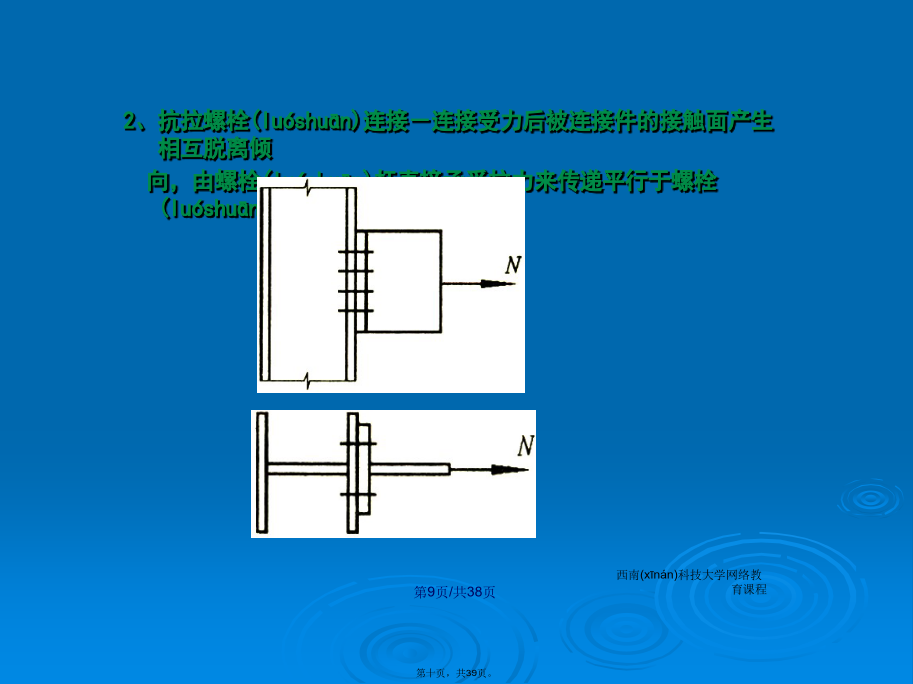

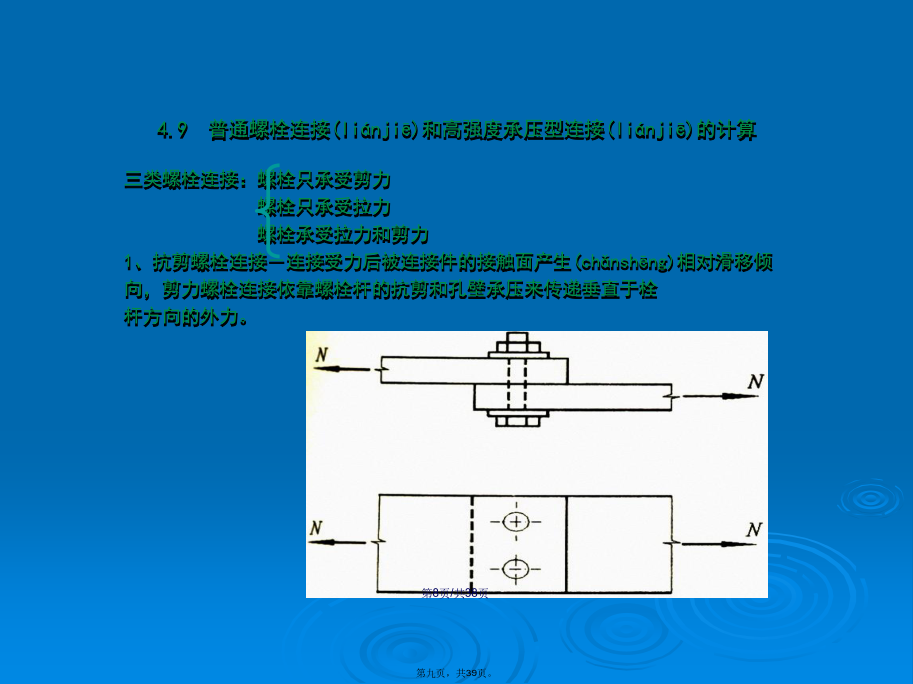

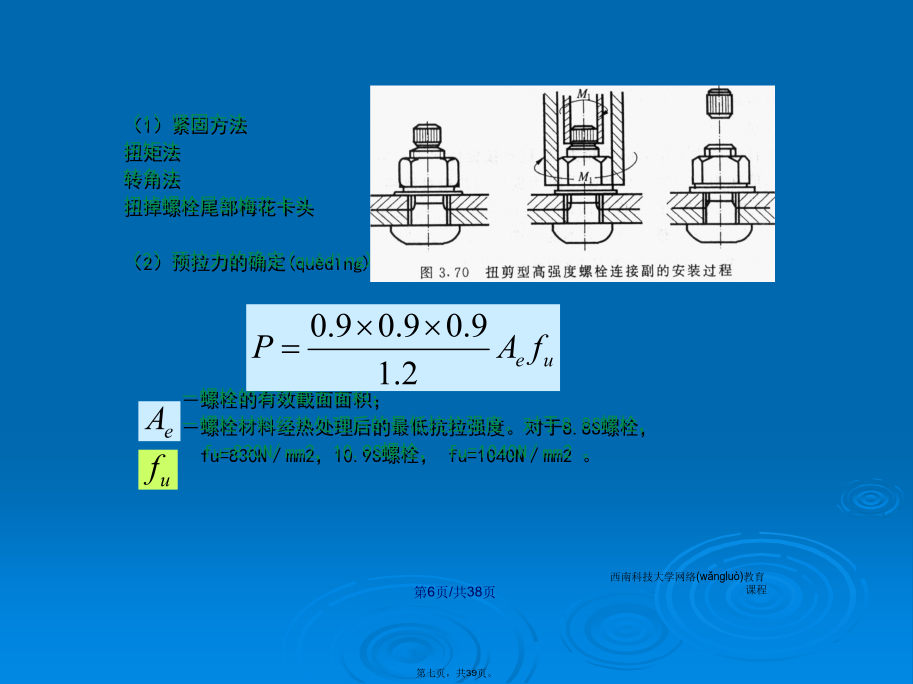

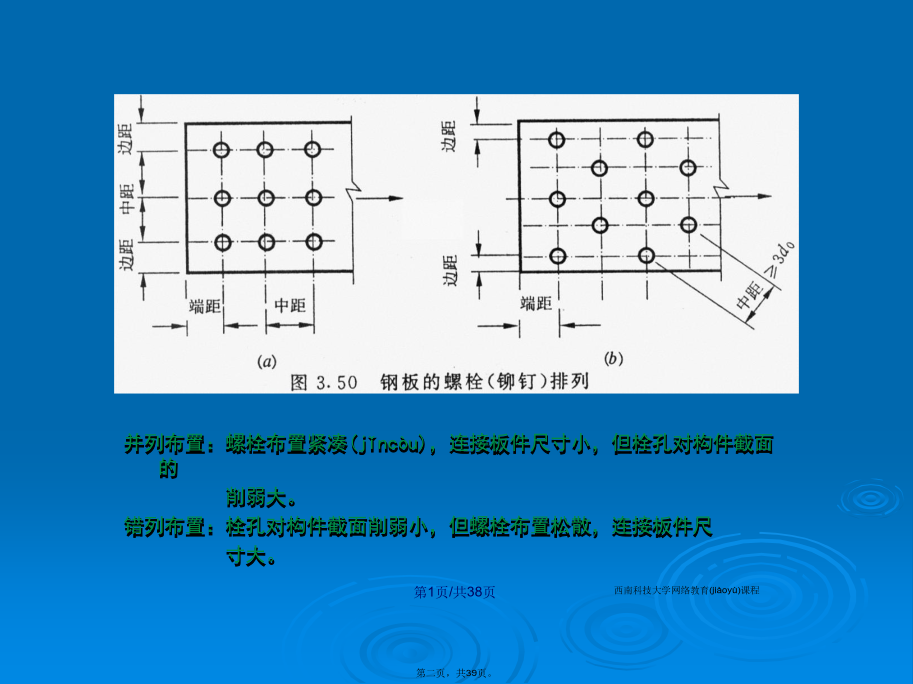

钢结构螺栓连接(liánjiē)的构造并列布置：螺栓布置紧凑，连接板件尺寸小，但栓孔对构件截面的削弱大。错列布置：栓孔对构件截面削弱小，但螺栓布置松散，连接板件尺寸大。2、螺栓排列应考虑的要求（1）受力要求（2）构造要求（3）施工要求规范规定钢板上螺栓的容许距离见表3.4。型钢的螺栓排列：2、螺栓连接的构造要求（1）为了使连接可靠，每一杆件在节点上以及拼接接头的一端，永久性螺栓数不宜少于两个。(2)对直接承受动力荷载的普通螺栓连接应采用(cǎiyòng)双螺帽或其他防止螺帽松动的有效措施。例如采用(cǎiyòng)弹簧垫圈，或将螺帽和螺杆焊死等方法。(3)由于C级螺栓与孔壁有较大间隙，只宜用于沿其杆轴方向受拉的连接。承受静力荷载结构的次要连接、可拆卸结构的连接和临时固定构件用的安装连接中，也可用C级螺栓受剪，但在重要的连接中，例如，制动梁或吊车梁上翼缘与柱的连接，由于传递制动梁的水平支承反力，同时受到反复动力荷载作用，不得采用(cǎiyòng)C级螺栓。柱间支撑与柱的连接，以及在柱间支撑处吊车梁下翼缘的连接，承受着反复的水平制动力和卡轨力，应优先采用(cǎiyòng)高强度螺栓。(4)当型钢构件的拼接采用(cǎiyòng)高强度螺栓连接时，由于型钢的抗弯刚度较大，不能保证摩擦面紧密贴合，故不能用型钢作为拼接件，而应采用(cǎiyòng)钢板。(5)在高强度螺栓连接范围内，构件接触面的处理方法应在施工图中说明。1、高强度螺栓的预拉力高强度螺栓连接按其受力特征分为摩擦型连接和承压型连接两种类型。摩擦型连接是依靠被连接件之间的摩擦阻力传递内力，并以荷载设计值引起的剪力不超过摩擦阻力这一条件作为设计准则。螺栓的预拉力P、摩擦面间的抗滑移系数和钢材种类等都直接影响到高强度螺栓连接的承载力。（1）紧固方法扭矩法转角法扭掉螺栓尾部梅花卡头（2）预拉力的确定(quèdìng)－螺栓的有效截面面积；－螺栓材料经热处理后的最低抗拉强度。对于8.8S螺栓，fu=830N／mm2，10.9S螺栓，fu=1040N／mm2。公式中考虑的系数：①、1.2为考虑拧紧螺栓时扭矩对螺杆(luóɡǎn)的不利影响系数。②、为了弥补施工时高强度螺栓预拉力的松弛损失，在确定施工控制预拉力时，考虑了为预拉力设计值的1／0.9的超张拉，式中右端分子应考虑超张拉系数0.9。③、考虑螺栓材质的不定性系数0.9；再考虑用fu而不是用fy作为标准值增加的系数0.9。各种规格高强度螺栓预拉力的取值4.9普通螺栓连接(liánjiē)和高强度承压型连接(liánjiē)的计算2、抗拉螺栓(luóshuān)连接－连接受力后被连接件的接触面产生相互脱离倾向，由螺栓(luóshuān)杆直接承受拉力来传递平行于螺栓(luóshuān)杆方向的外力。3、抗拉抗剪螺栓连接－连接受力后被连接件的接触面产生相对滑移倾向和相对脱离倾向，依靠螺栓杆的抗剪、孔壁承压和栓杆受拉来传递外力。一、普通螺栓的抗剪连接(liánjiē)1、抗剪连接(liánjiē)的工作性能（1）摩擦传力的弹性阶段（2）滑移阶段（3）弹塑性阶段2、抗剪螺栓连接的破坏形式栓杆栓杆被剪坏------计算栓杆弯曲破坏------构造构件孔壁挤压破坏------计算板件冲剪破坏------构造构件净截面强度破坏------计算3、单个受剪螺栓(luóshuān)的承载力设计值（1）单个抗剪螺栓(luóshuān)的抗剪承载力设计值：－受剪面数目，单剪，双剪，四剪；－螺栓(luóshuān)杆直径；－螺栓(luóshuān)抗剪强度设计值。西南科技大学网络教育课程（2）一个抗剪螺栓的承压承载力设计值：－在同一受力方向的承压构件的较小总厚度；－螺栓承压强度设计值。4、普通螺栓群抗剪连接计算（1）普通螺栓群轴心受剪一个螺栓抗剪承载力设计值与承压承载力设计值的较小值。－长连接抗剪螺栓的强度折减系数。西南科技大学网络教育课程西南科技大学网络教育课程（2）普通螺栓群偏心受剪在轴心力作用(zuòyòng)下每个螺栓平均受力受力最大的螺栓1所受合力：当螺栓群布置在一个狭长带，例如时，可取简化公式：例3.9设计两块钢板用普通螺栓的盖板拼接。巳知
