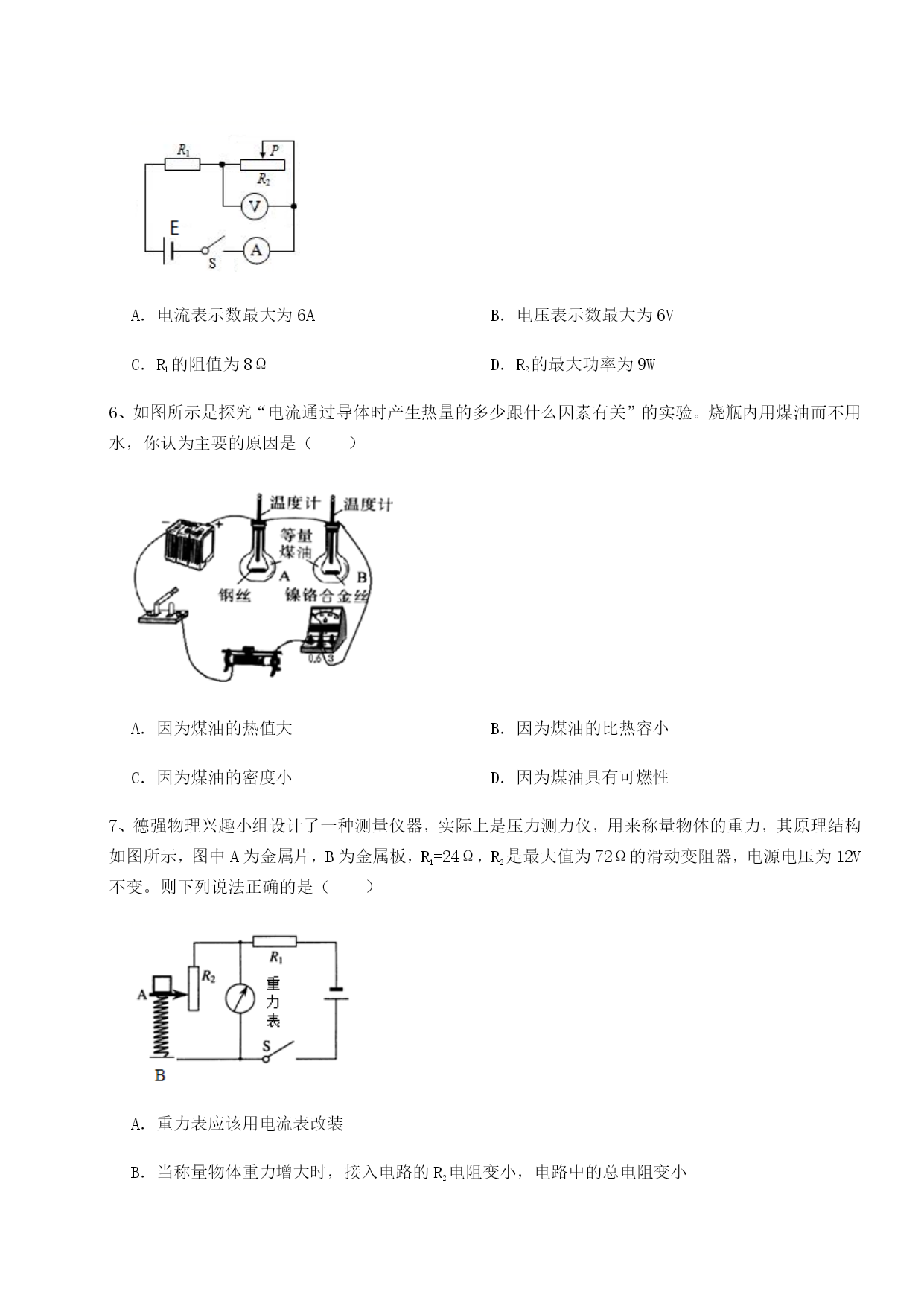

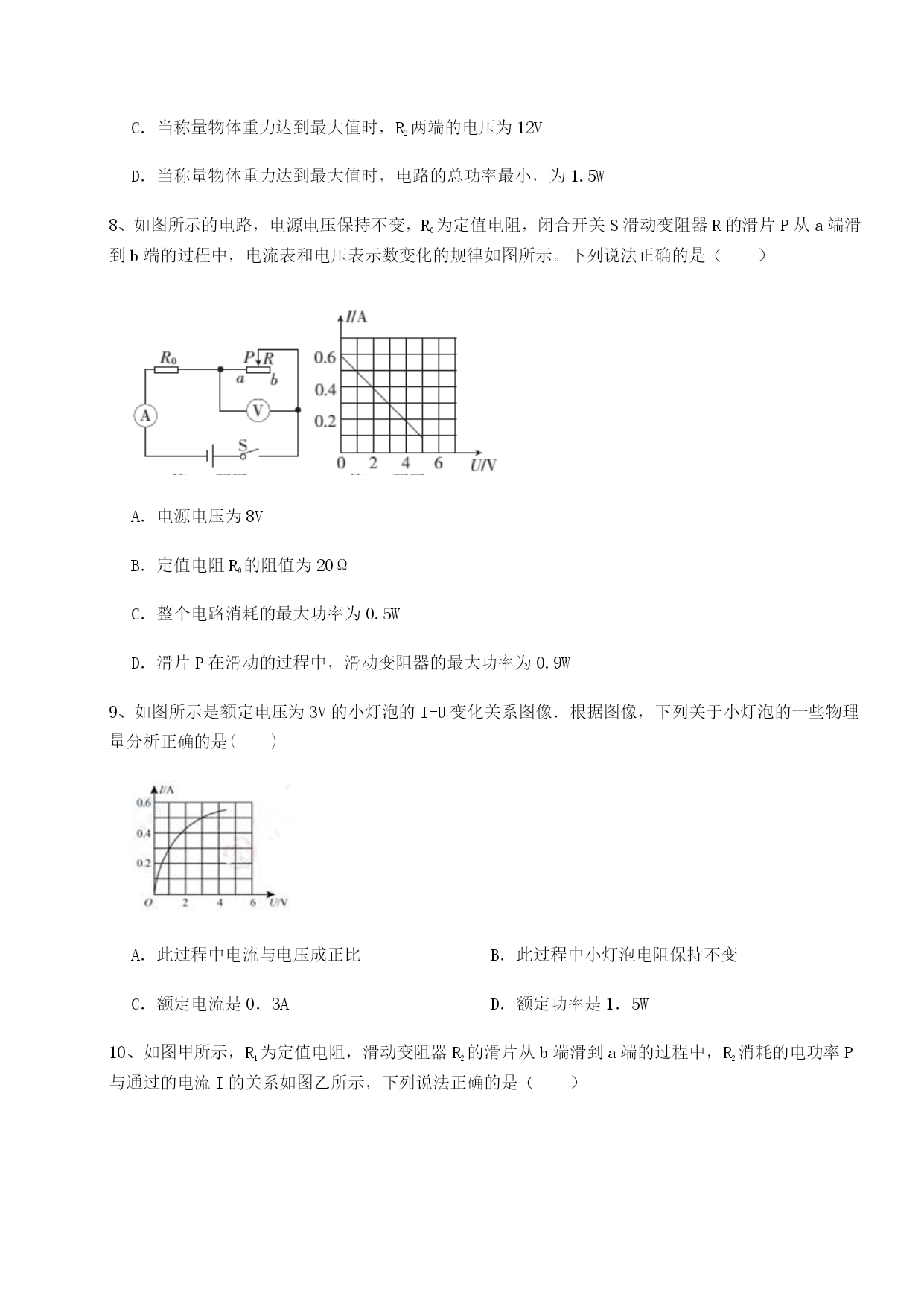

重庆市彭水一中北师大版物理九年级电功和电功率章节练习考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、下列做法中，符合安全用电规范的是（）A．控制电灯的开关应接在零线上B．家庭电路中可用细铜丝代替熔丝C．家用电器金属外壳不要接地D．使用测电笔时，手要接触笔尾的金属电极2、如图是探究电流通过导体时产生热的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气。开关闭合后，则（）A．左侧容器中导体产生的热量较多B．图中两导体串联，能探究电热与电流关系C．若图中两导体改为并联，右侧导体产生的热量较多D．一段时间后，右侧U形管两端液柱高度差较左侧大3、有两只灯泡L1、L2，分别标有“220V100W”和“220V40W”的字样。若不考虑温度对灯丝电阻的影响，下列说法中正确的是（）A．两灯正常发光时，L1的电阻较大B．两灯并联接入220V的电路，L1、L2消耗功率之比是2∶5C．两灯串联接入220V的电路，L2灯更亮D．两灯正常发光时，甲消耗的电能比乙多4、如图所示是现在一般标准住宅户内配电系统方框图。下列说法正确的是（）A．电能表用来计量家中所有用电器的总功率B．空调正常工作时，吊灯一定发光C．如果插座被短路，“漏电保护器”就会切断电流D．空气开关“跳闸”，可能是电路发生短路引起的5、在如图所示的电路中，电源的电压恒定，R1为定值电阻，滑动变阻器R2的最大阻值为8Ω。闭合开关，移动滑片P，当R2等于2Ω或8Ω时，R2消耗的电功率均为8W，则下列选项中正确的是（）A．电流表示数最大为6AB．电压表示数最大为6VC．R1的阻值为8ΩD．R2的最大功率为9W6、如图所示是探究“电流通过导体时产生热量的多少跟什么因素有关”的实验。烧瓶内用煤油而不用水，你认为主要的原因是（）A．因为煤油的热值大B．因为煤油的比热容小C．因为煤油的密度小D．因为煤油具有可燃性7、德强物理兴趣小组设计了一种测量仪器，实际上是压力测力仪，用来称量物体的重力，其原理结构如图所示，图中A为金属片，B为金属板，R1=24Ω，R2是最大值为72Ω的滑动变阻器，电源电压为12V不变。则下列说法正确的是（）A．重力表应该用电流表改装B．当称量物体重力增大时，接入电路的R2电阻变小，电路中的总电阻变小C．当称量物体重力达到最大值时，R2两端的电压为12VD．当称量物体重力达到最大值时，电路的总功率最小，为1.5W8、如图所示的电路，电源电压保持不变，R0为定值电阻，闭合开关S滑动变阻器R的滑片P从a端滑到b端的过程中，电流表和电压表示数变化的规律如图所示。下列说法正确的是（）A．电源电压为8VB．定值电阻R0的阻值为20ΩC．整个电路消耗的最大功率为0.5WD．滑片P在滑动的过程中，滑动变阻器的最大功率为0.9W9、如图所示是额定电压为3V的小灯泡的I-U变化关系图像．根据图像，下列关于小灯泡的一些物理量分析正确的是()A．此过程中电流与电压成正比B．此过程中小灯泡电阻保持不变C．额定电流是0．3AD．额定功率是1．5W10、如图甲所示，R1为定值电阻，滑动变阻器R2的滑片从b端滑到a端的过程中，R2消耗的电功率P与通过的电流I的关系如图乙所示，下列说法正确的是（）A．电源电压为6VB．R1的阻值为20ΩC．R2的最大阻值为40ΩD．滑片在a端时，1min内R1消耗的电能为2160J第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、4月初小芳家中的电能表的示数为，5月初电能表如下图所示，本月她家共使用了度电．她认真观察了几分钟，查出电能表的转盘转过60圈，则这几分钟内她家的用电器消耗的电能是．2、如图所示，甲为小明自制的一个模拟调光台灯，电位器是调节其亮度的装置；乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动。若顺时针旋转旋钮时灯泡发光变亮，则需将（选填“a和b”、“a和c”或“b和c”）接线柱接入电路。现有电压为9V的电源，将一个标有“6V、3W”字样的小灯泡接入此电路中，为使小灯泡正常发光，需在此电路中（选填“串联”或“并联”）一个阻值Ω的电阻。3、电子式电能表表盘上标有“”字样（imp表示闪烁次数
