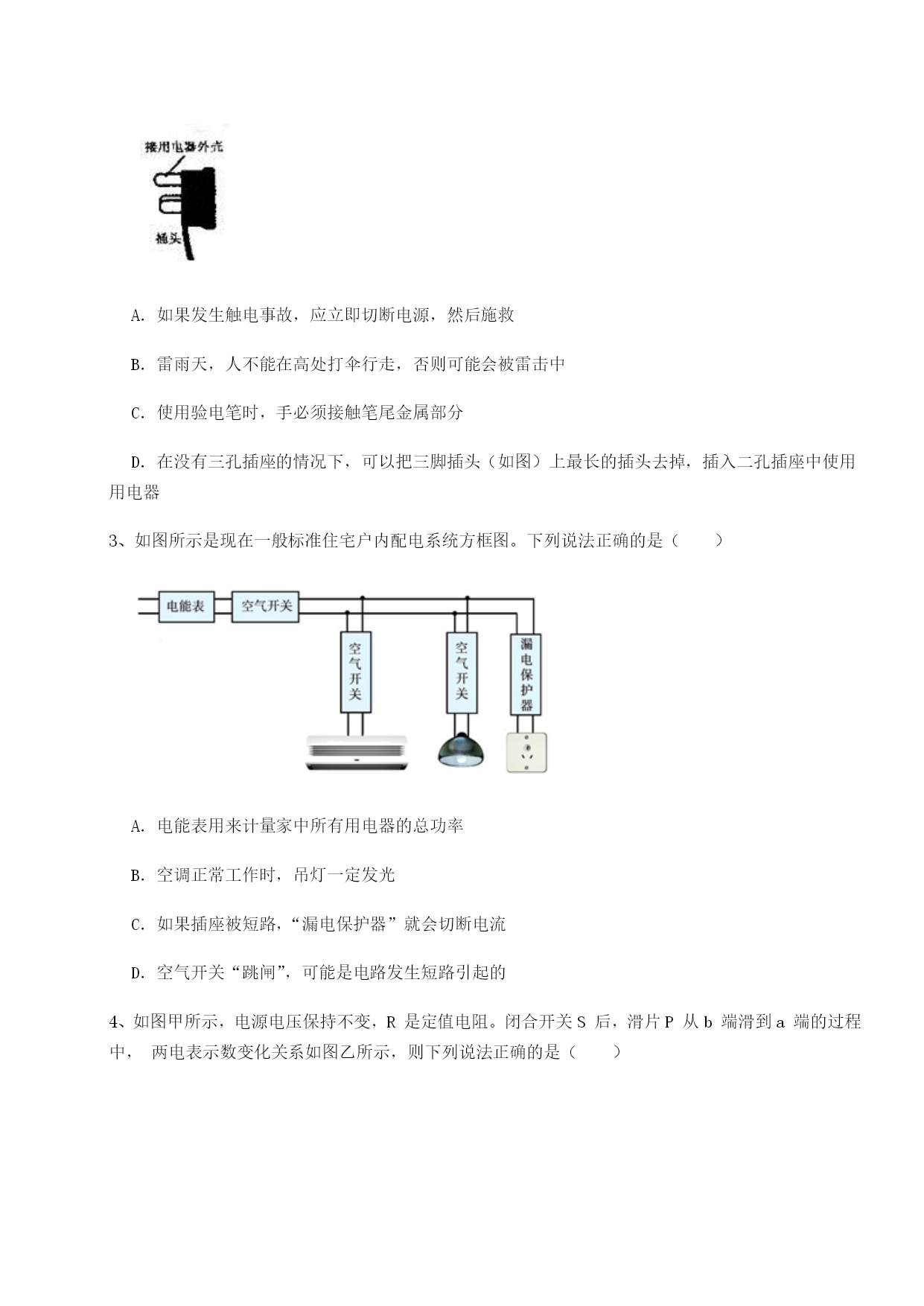

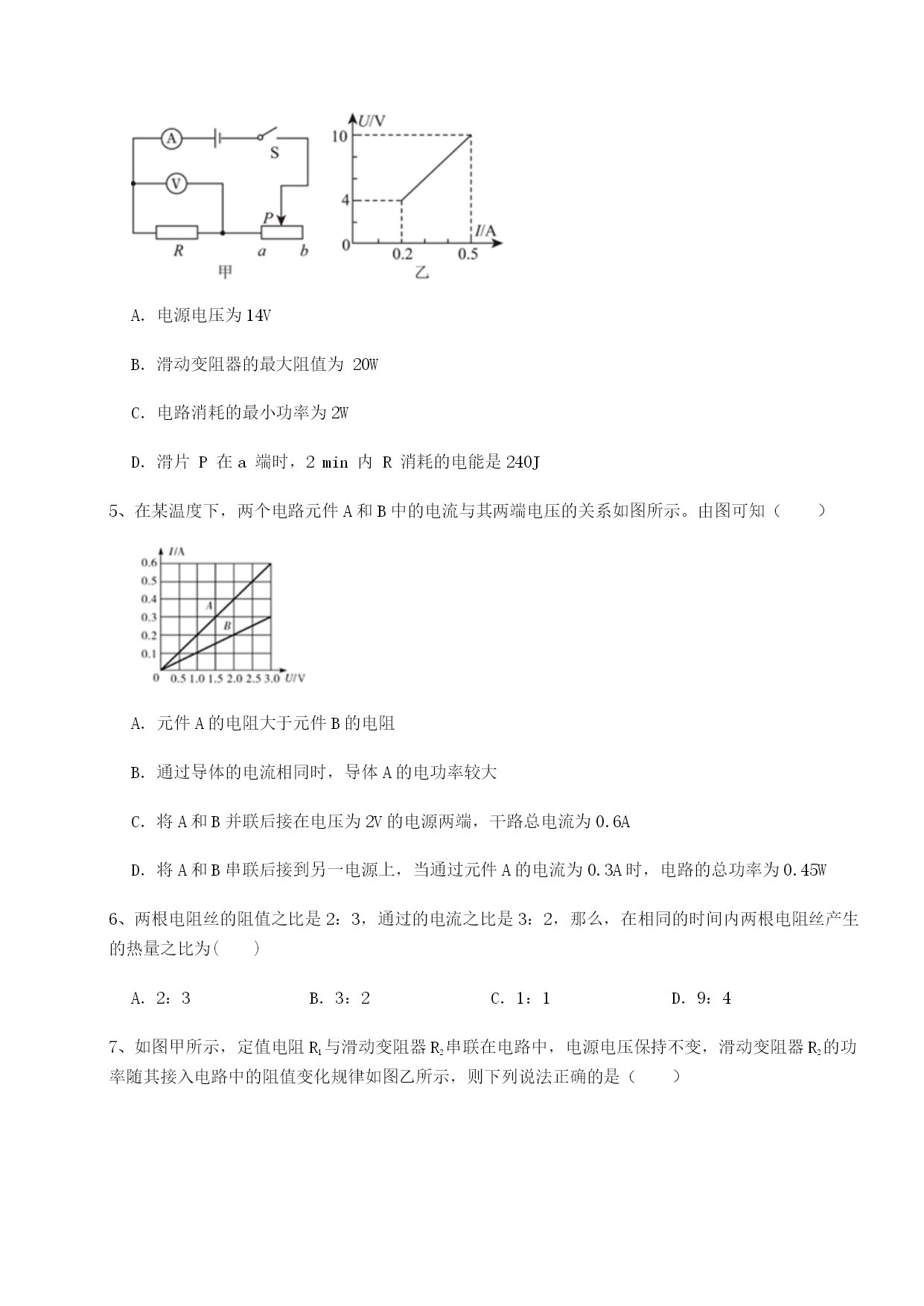

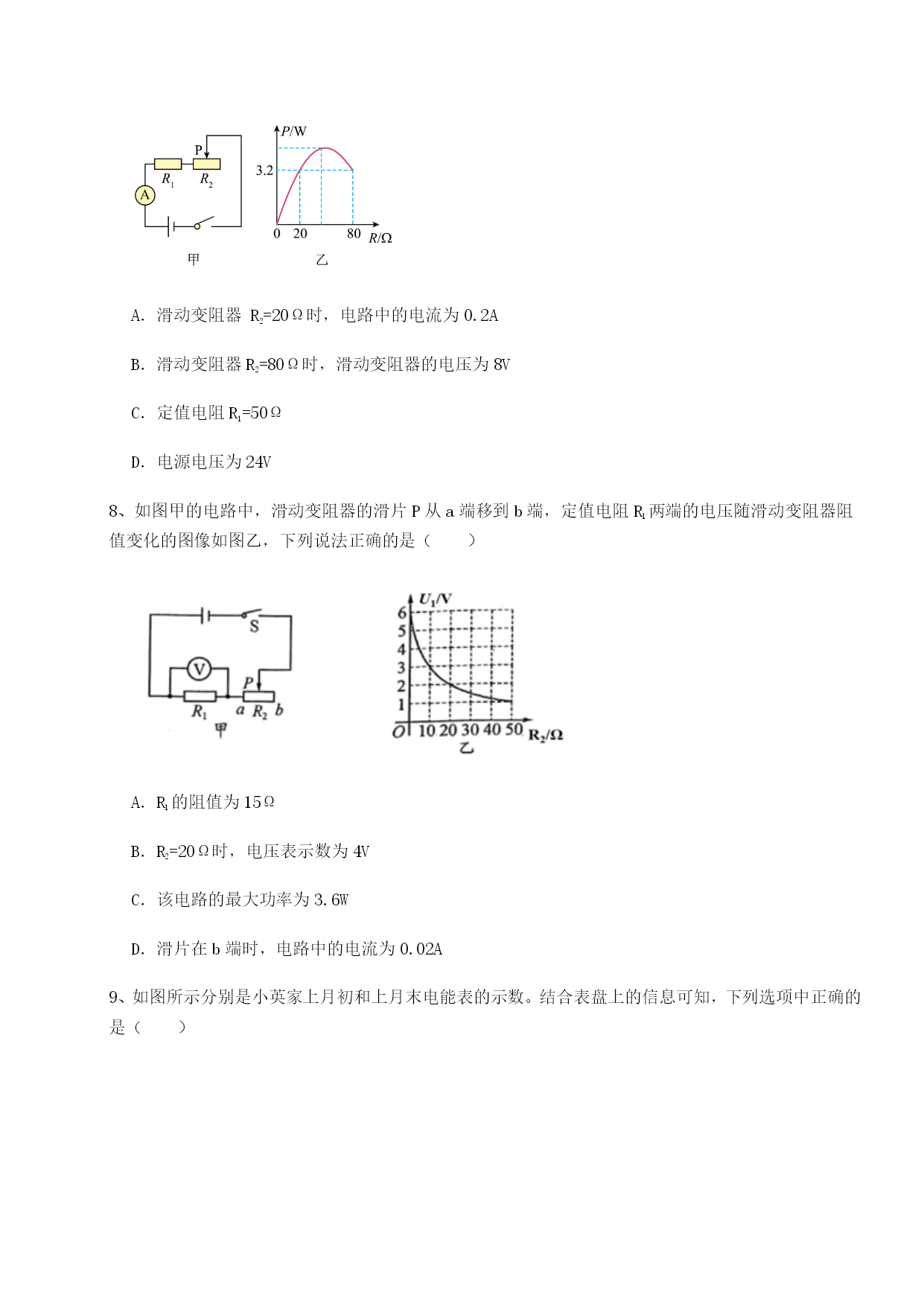

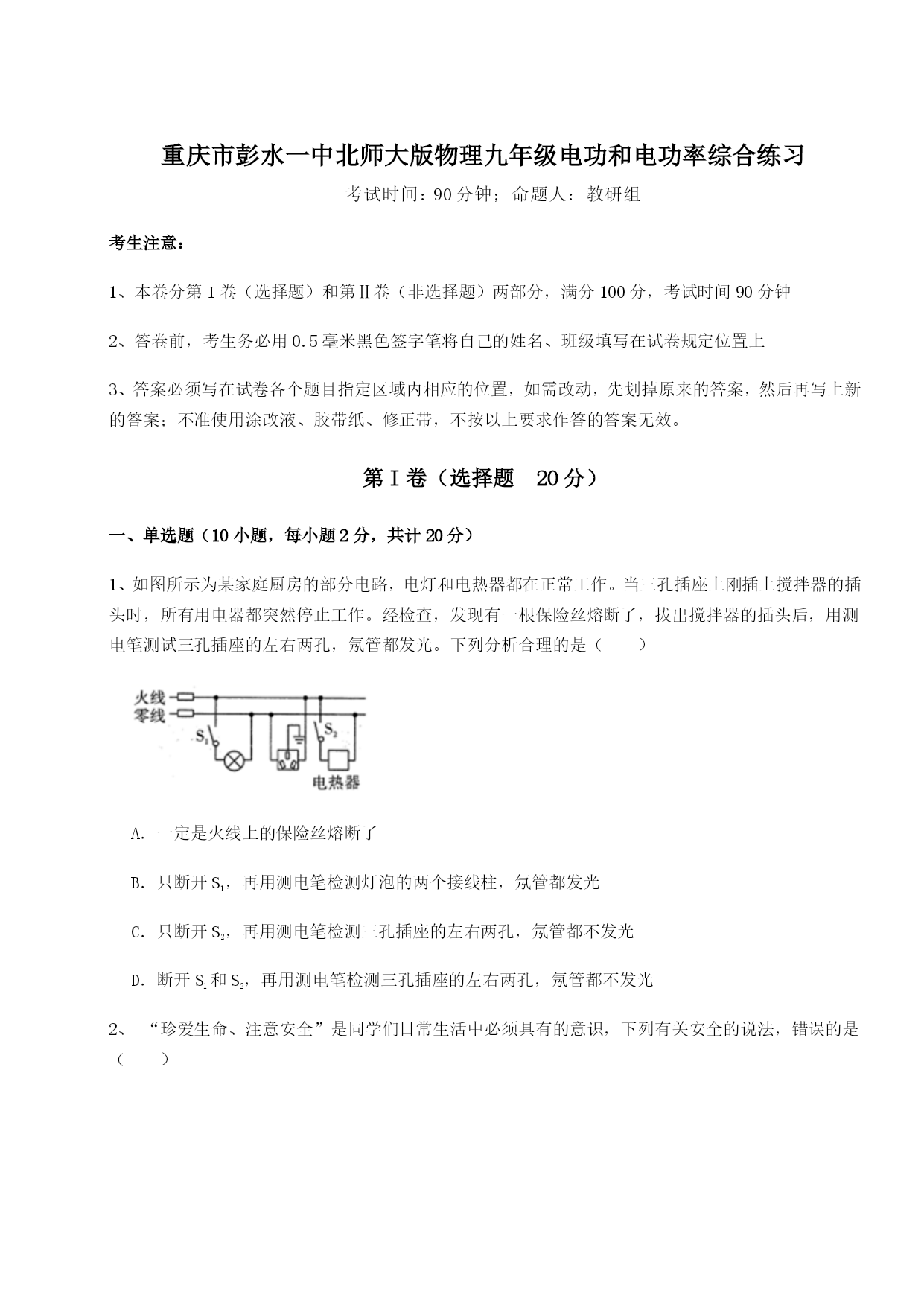

重庆市彭水一中北师大版物理九年级电功和电功率综合练习考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示为某家庭厨房的部分电路，电灯和电热器都在正常工作。当三孔插座上刚插上搅拌器的插头时，所有用电器都突然停止工作。经检查，发现有一根保险丝熔断了，拔出搅拌器的插头后，用测电笔测试三孔插座的左右两孔，氖管都发光。下列分析合理的是（）A．一定是火线上的保险丝熔断了B．只断开S1，再用测电笔检测灯泡的两个接线柱，氖管都发光C．只断开S2，再用测电笔检测三孔插座的左右两孔，氖管都不发光D．断开S1和S2，再用测电笔检测三孔插座的左右两孔，氖管都不发光2、“珍爱生命、注意安全”是同学们日常生活中必须具有的意识，下列有关安全的说法，错误的是（）A．如果发生触电事故，应立即切断电源，然后施救B．雷雨天，人不能在高处打伞行走，否则可能会被雷击中C．使用验电笔时，手必须接触笔尾金属部分D．在没有三孔插座的情况下，可以把三脚插头（如图）上最长的插头去掉，插入二孔插座中使用用电器3、如图所示是现在一般标准住宅户内配电系统方框图。下列说法正确的是（）A．电能表用来计量家中所有用电器的总功率B．空调正常工作时，吊灯一定发光C．如果插座被短路，“漏电保护器”就会切断电流D．空气开关“跳闸”，可能是电路发生短路引起的4、如图甲所示，电源电压保持不变，R是定值电阻。闭合开关S后，滑片P从b端滑到a端的过程中，两电表示数变化关系如图乙所示，则下列说法正确的是（）A．电源电压为14VB．滑动变阻器的最大阻值为20WC．电路消耗的最小功率为2WD．滑片P在a端时，2min内R消耗的电能是240J5、在某温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示。由图可知（）A．元件A的电阻大于元件B的电阻B．通过导体的电流相同时，导体A的电功率较大C．将A和B并联后接在电压为2V的电源两端，干路总电流为0.6AD．将A和B串联后接到另一电源上，当通过元件A的电流为0.3A时，电路的总功率为0.45W6、两根电阻丝的阻值之比是2：3，通过的电流之比是3：2，那么，在相同的时间内两根电阻丝产生的热量之比为()A．2：3B．3：2C．1：1D．9：47、如图甲所示，定值电阻R1与滑动变阻器R2串联在电路中，电源电压保持不变，滑动变阻器R2的功率随其接入电路中的阻值变化规律如图乙所示，则下列说法正确的是（）A．滑动变阻器R2=20Ω时，电路中的电流为0.2AB．滑动变阻器R2=80Ω时，滑动变阻器的电压为8VC．定值电阻R1=50ΩD．电源电压为24V8、如图甲的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器阻值变化的图像如图乙，下列说法正确的是（）A．R1的阻值为15ΩB．R2=20Ω时，电压表示数为4VC．该电路的最大功率为3.6WD．滑片在b端时，电路中的电流为0.02A9、如图所示分别是小英家上月初和上月末电能表的示数。结合表盘上的信息可知，下列选项中正确的是（）A．小英家家庭电路中的干路电流不得超过10AB．小英家上个月消耗的电能为1011kW×hC．电能表上指示灯闪烁320次，表示家庭电路消耗电能0.2JD．电能表上指示灯闪烁的次数越多，说明电路中消耗的电能越多10、以下物理量中，可以用“千瓦时”作为单位的是()A．电量B．电流C．电功D．电功率第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、小明家的电能表如图，上面标注的“50Hz”的意思是指家用照明电路交流电的是50Hz。他发现，家里只使用洗衣机（其它用电器都关闭）时，电能表在1分钟里刚好转6转，从而测量出他家洗衣机的电功率为W。2、某型号电饭煲有加热和保温功能，如下图甲所示为其内部电路原理图，当开关S接触点1时，该电饭煲处于（填“保温”或“加热”）状态．如图乙是该电饭煲工作时电功率与时间的关系图像，则图中阴影部分面积表示的物理量是，其大小为．3、在如图所示的电路中，R1为定值电阻，滑动变阻器R2上标有“20Ω2A”字样，电源电压不变．闭合开关S后，当滑片P在滑动变阻器R2的最右端时，电压表的示数为2V，将滑片P移至中点时，
