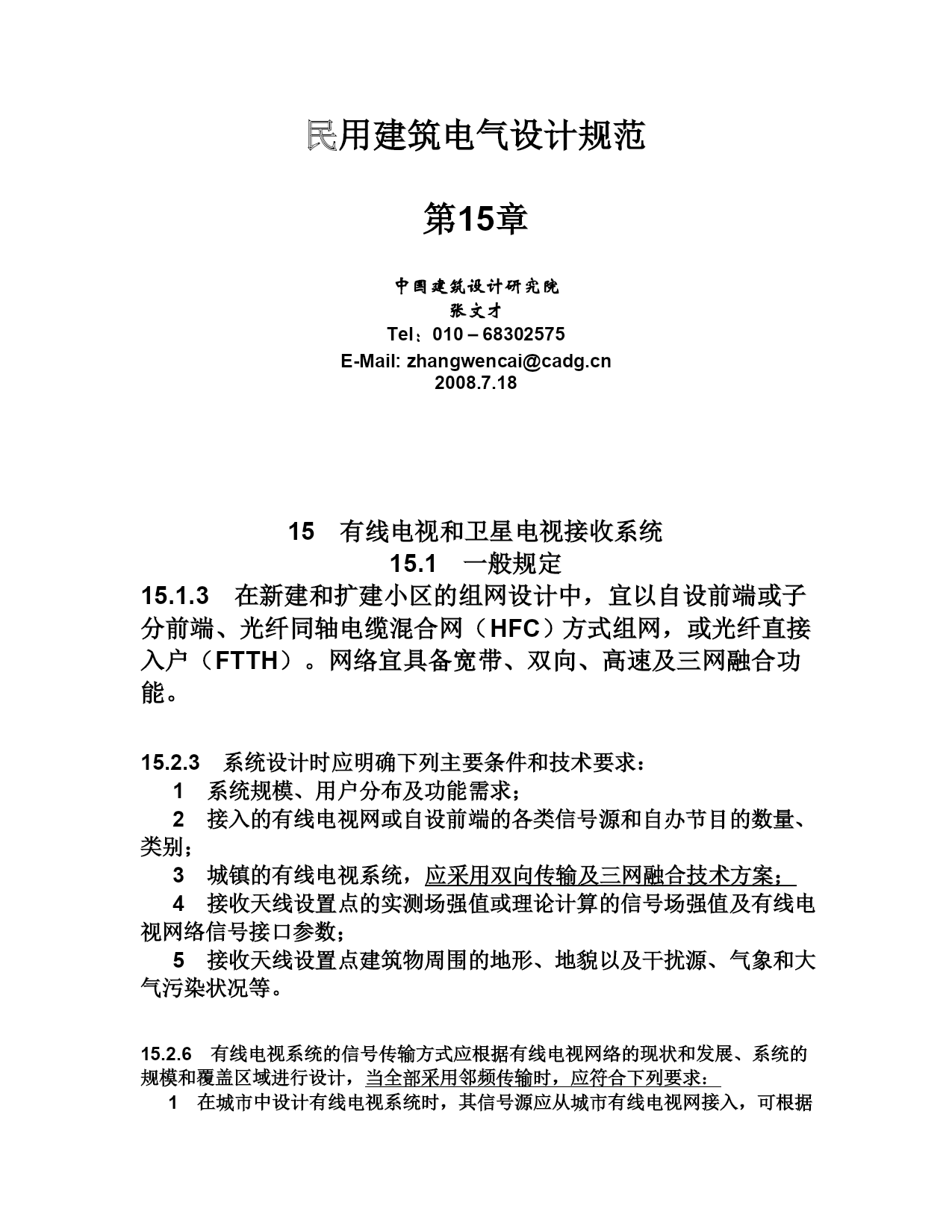

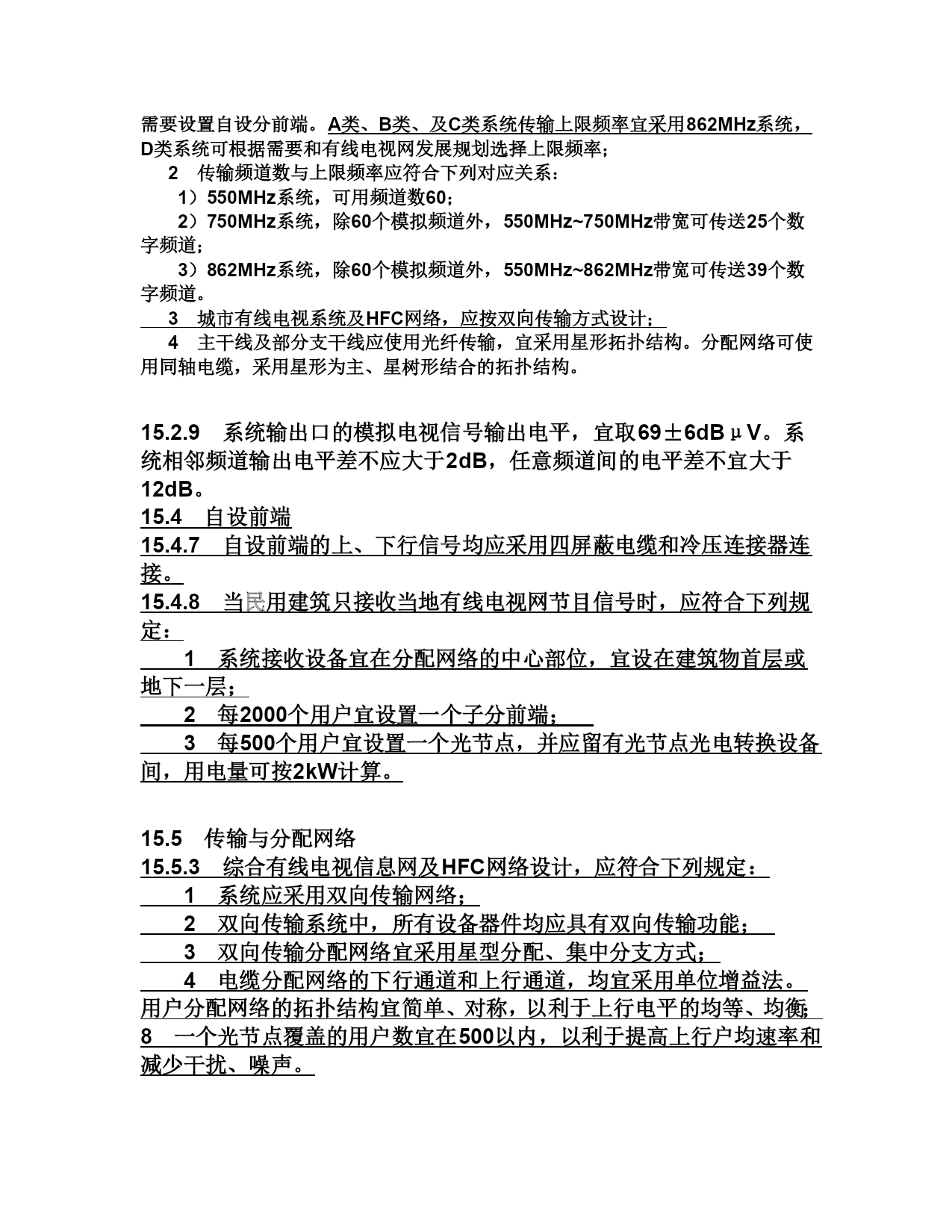

民用建筑电气设计规范第15章中国建筑设计研究院张文才Tel：010－68302575E-Mail:zhangwencai@cadg.cn2008.7.1815有线电视和卫星电视接收系统15.1一般规定15.1.3在新建和扩建小区的组网设计中，宜以自设前端或子分前端、光纤同轴电缆混合网（HFC）方式组网，或光纤直接入户（FTTH）。网络宜具备宽带、双向、高速及三网融合功能。15.2.3系统设计时应明确下列主要条件和技术要求：1系统规模、用户分布及功能需求；2接入的有线电视网或自设前端的各类信号源和自办节目的数量、类别；3城镇的有线电视系统，应采用双向传输及三网融合技术方案；4接收天线设置点的实测场强值或理论计算的信号场强值及有线电视网络信号接口参数；5接收天线设置点建筑物周围的地形、地貌以及干扰源、气象和大气污染状况等。15.2.6有线电视系统的信号传输方式应根据有线电视网络的现状和发展、系统的规模和覆盖区域进行设计，当全部采用邻频传输时，应符合下列要求：1在城市中设计有线电视系统时，其信号源应从城市有线电视网接入，可根据需要设置自设分前端。A类、B类、及C类系统传输上限频率宜采用862MHz系统，D类系统可根据需要和有线电视网发展规划选择上限频率；2传输频道数与上限频率应符合下列对应关系：1）550MHz系统，可用频道数60；2）750MHz系统，除60个模拟频道外，550MHz~750MHz带宽可传送25个数字频道；3）862MHz系统，除60个模拟频道外，550MHz~862MHz带宽可传送39个数字频道。3城市有线电视系统及HFC网络，应按双向传输方式设计；4主干线及部分支干线应使用光纤传输，宜采用星形拓扑结构。分配网络可使用同轴电缆，采用星形为主、星树形结合的拓扑结构。15.2.9系统输出口的模拟电视信号输出电平，宜取69±6dBμV。系统相邻频道输出电平差不应大于2dB，任意频道间的电平差不宜大于12dB。15.4自设前端15.4.7自设前端的上、下行信号均应采用四屏蔽电缆和冷压连接器连接。15.4.8当民用建筑只接收当地有线电视网节目信号时，应符合下列规定：1系统接收设备宜在分配网络的中心部位，宜设在建筑物首层或地下一层；2每2000个用户宜设置一个子分前端；3每500个用户宜设置一个光节点，并应留有光节点光电转换设备间，用电量可按2kW计算。15.5传输与分配网络15.5.3综合有线电视信息网及HFC网络设计，应符合下列规定：1系统应采用双向传输网络；2双向传输系统中，所有设备器件均应具有双向传输功能；3双向传输分配网络宜采用星型分配、集中分支方式；4电缆分配网络的下行通道和上行通道，均宜采用单位增益法。用户分配网络的拓扑结构宜简单、对称，以利于上行电平的均等、均衡；8一个光节点覆盖的用户数宜在500以内，以利于提高上行户均速率和减少干扰、噪声。15.5.12为保证干线传输部分的性能指标，应采用下列措施：2宜采用低噪声、低温漂、适中增益的干线放大器；4宜采用低损耗、屏蔽性和稳定性较好的电缆；15.5.17用户分配系统的设计应符合下列要求：1应将正向传输信号合理地分配给各用户终端，上行信号工作稳定；2用户分配系统宜采用分配—分支、分支—分配、集中分支分配等方式；3应采用下列均等均衡的分配原则：1）宜采用星形分配方式，减少串接分支器；2）应选择合理的分配方案，使每户信号功率相似；3）宜选择不同规格的电缆及其长度，保证系统的均衡。4不得将分配线路的终端直接作为用户终端；5分配设备的空闲端口和分支器的输出终端，均应终接75Ω负载电阻；6系统输出口宜选用双向传输用户终端盒。15.6卫星电视接收系统15.6.7当天线直径小于4.5m时，宜采用前馈式抛物面天线。当天线直径大于或等于4.5m，且对其效率及信噪比均有较高要求时，宜采用后馈式抛物面天线。当天线直径小于或等于1.5m时，特别是Ku频段电视接收天线宜采用偏馈式抛物面天线。15.7线路敷设15.7.1有线电视系统的信号传输线缆，应采用特性阻抗为75Ω的同轴电缆。当选择光纤作为传输介质时，应符合广播电视短程光缆传输的相关规定。重要线路应考虑备用路由。资料摘自www.gozdq.com如需转载请注明出处15.8供电、防雷与接地15.8.4电缆进入建筑物时，应符合下列要求：1架空电缆引入时，在入户处加装避雷器，并将电缆金属外护层及自承钢索接到电气设备的接地网上；2光缆或同轴电缆直接埋地引入时，入户端应将光缆的加强钢芯或同轴电缆金属外皮与接地网相连。15.8.5天线竖杆（架）上应装设避雷针。如果另装独立的避雷针，其与天线最接近的振子或竖杆边缘的
