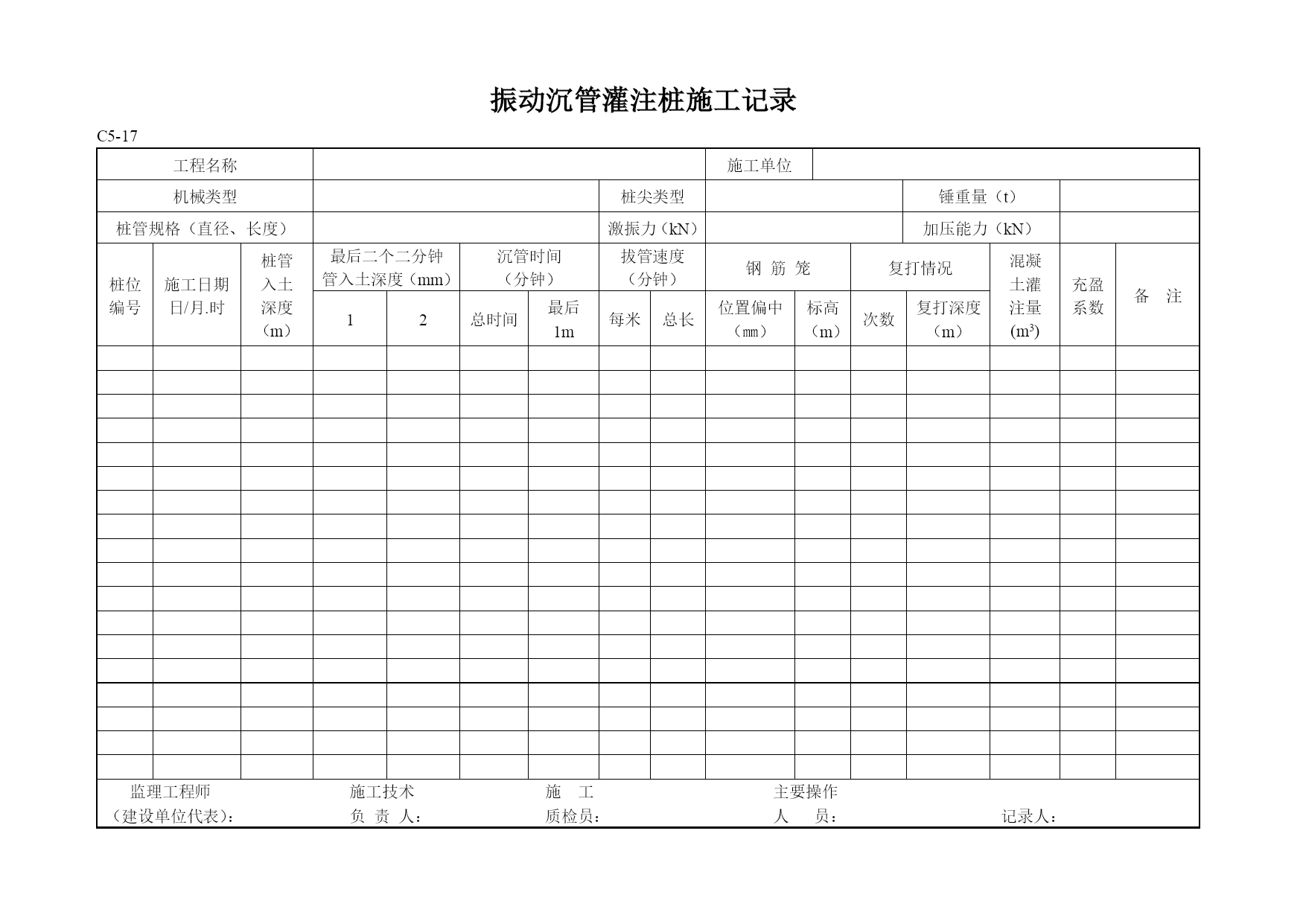

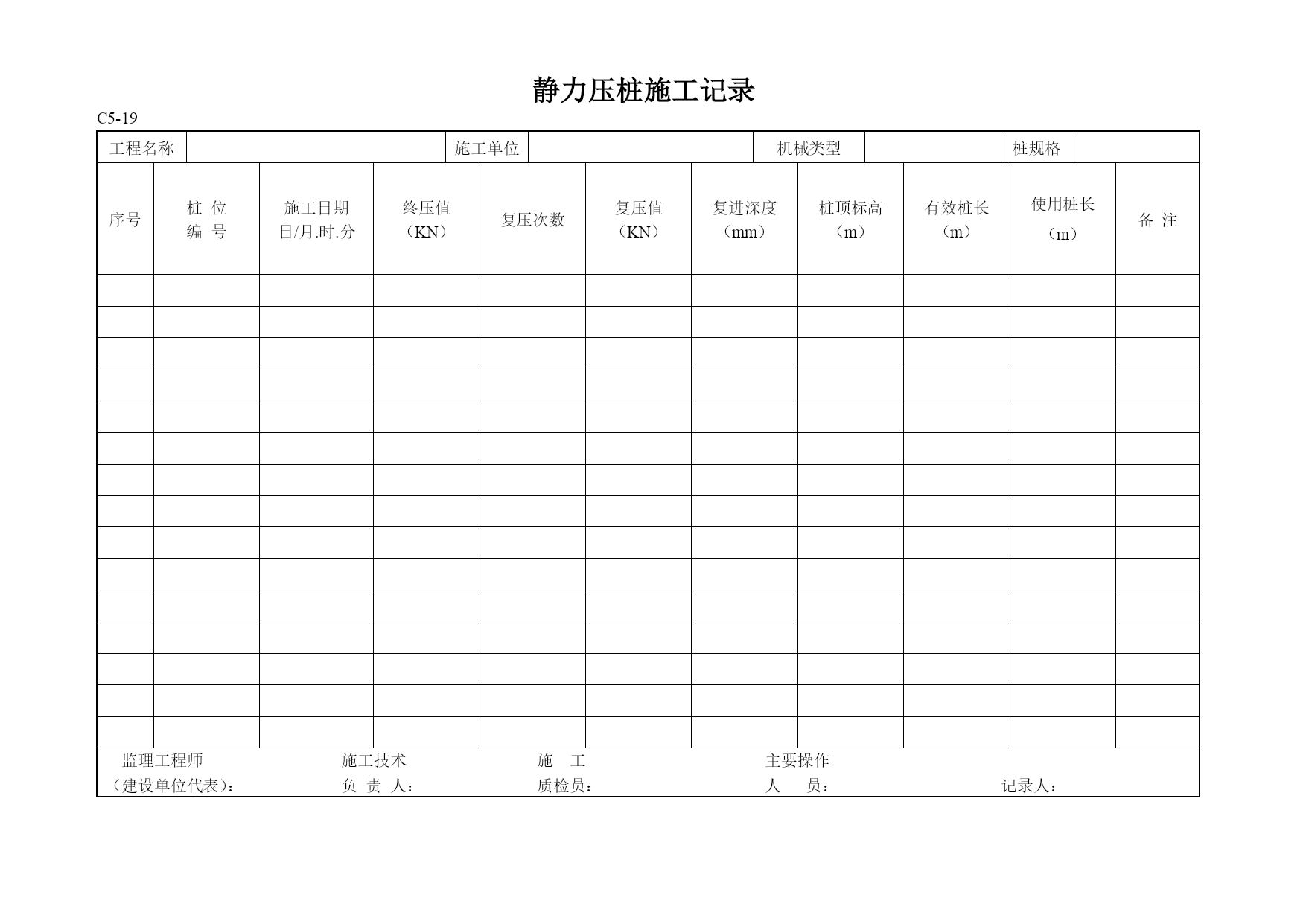

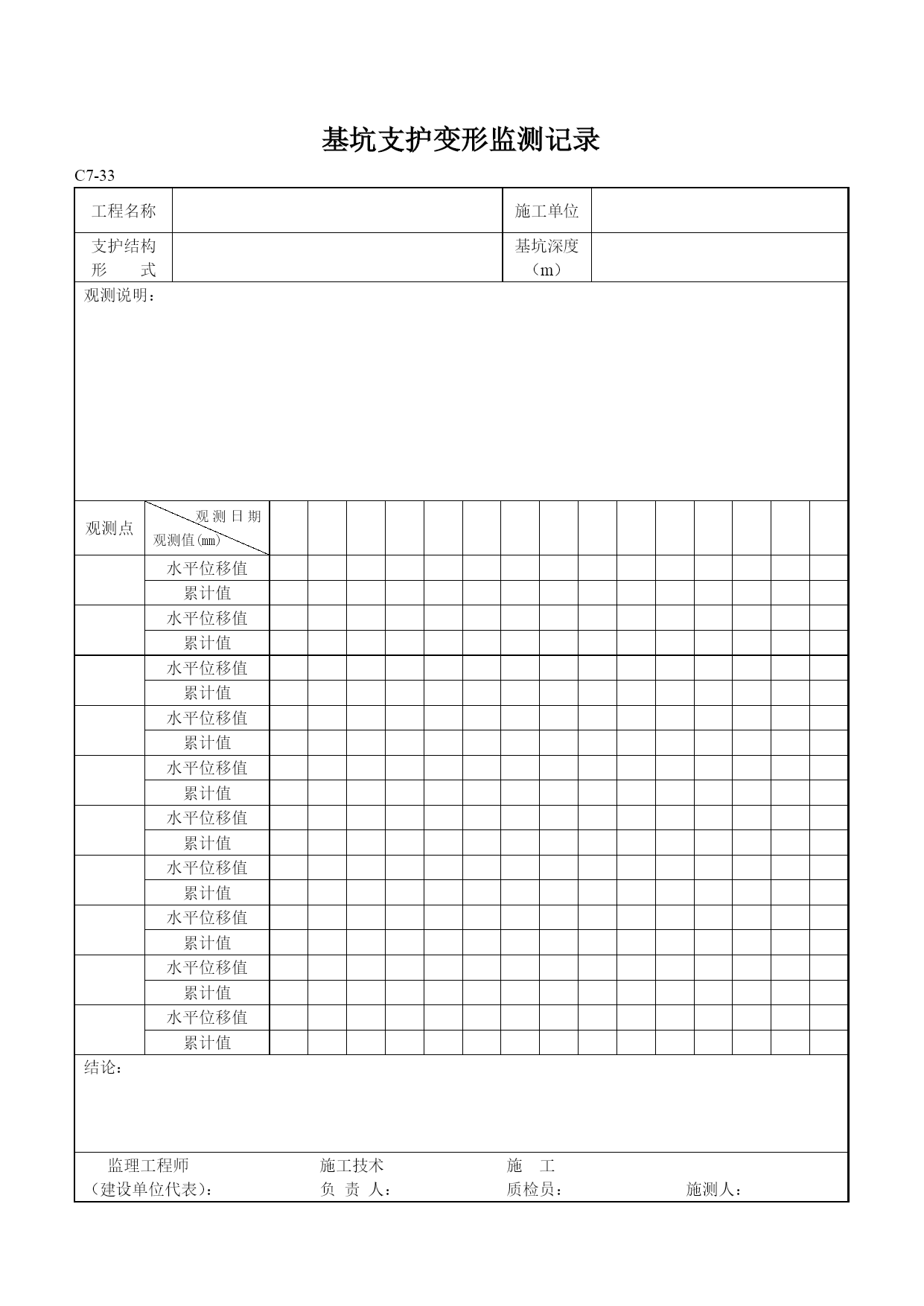

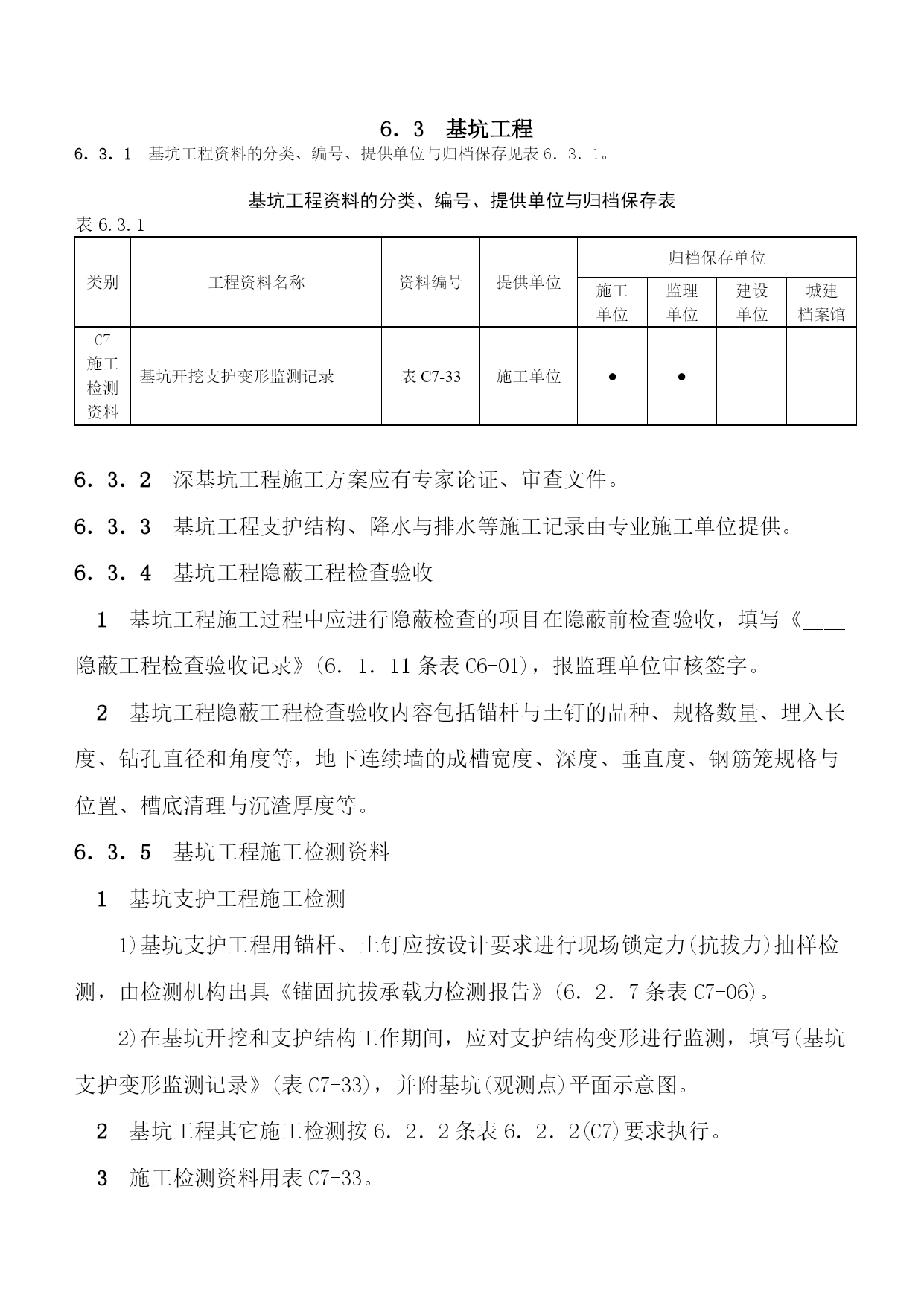

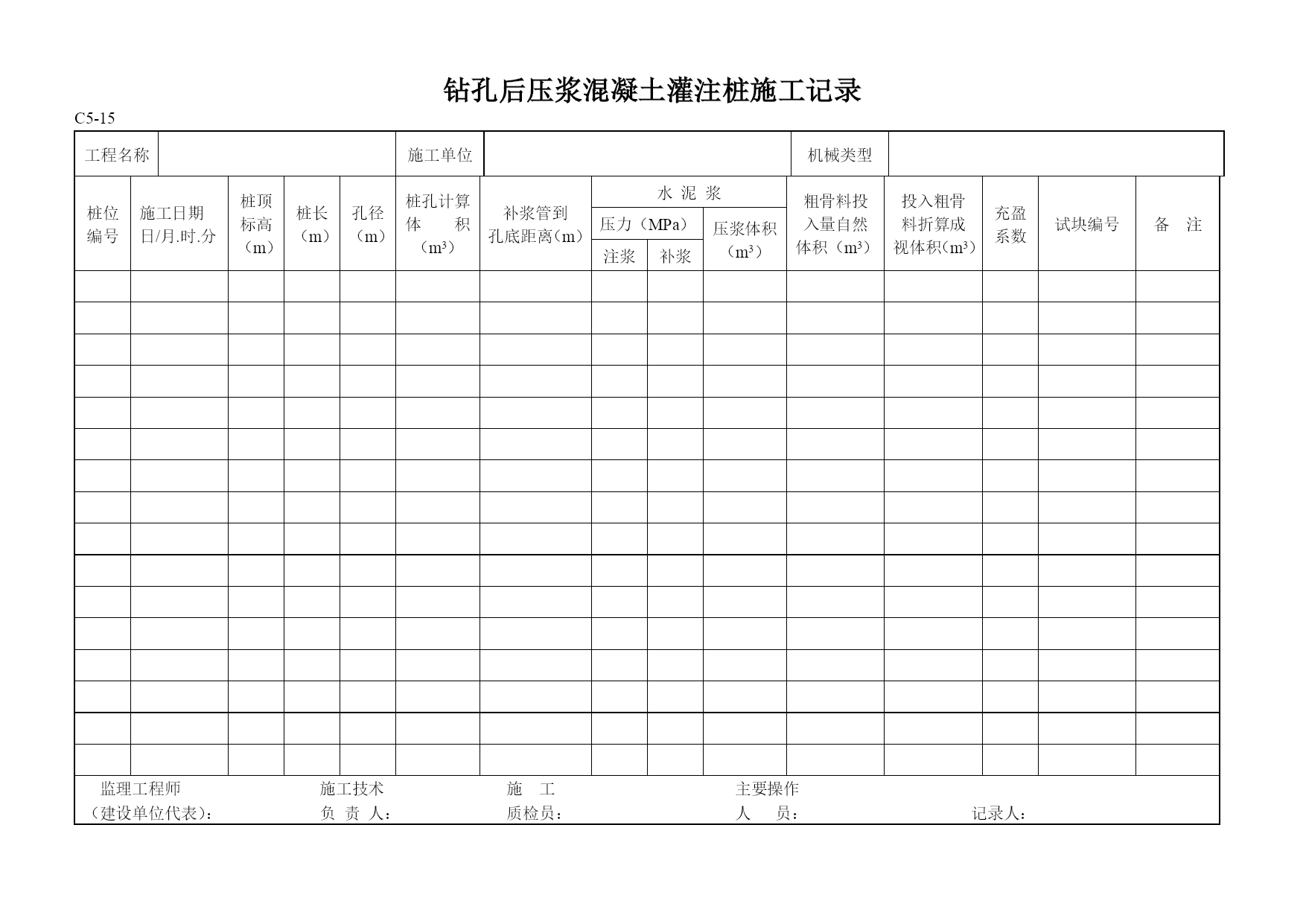

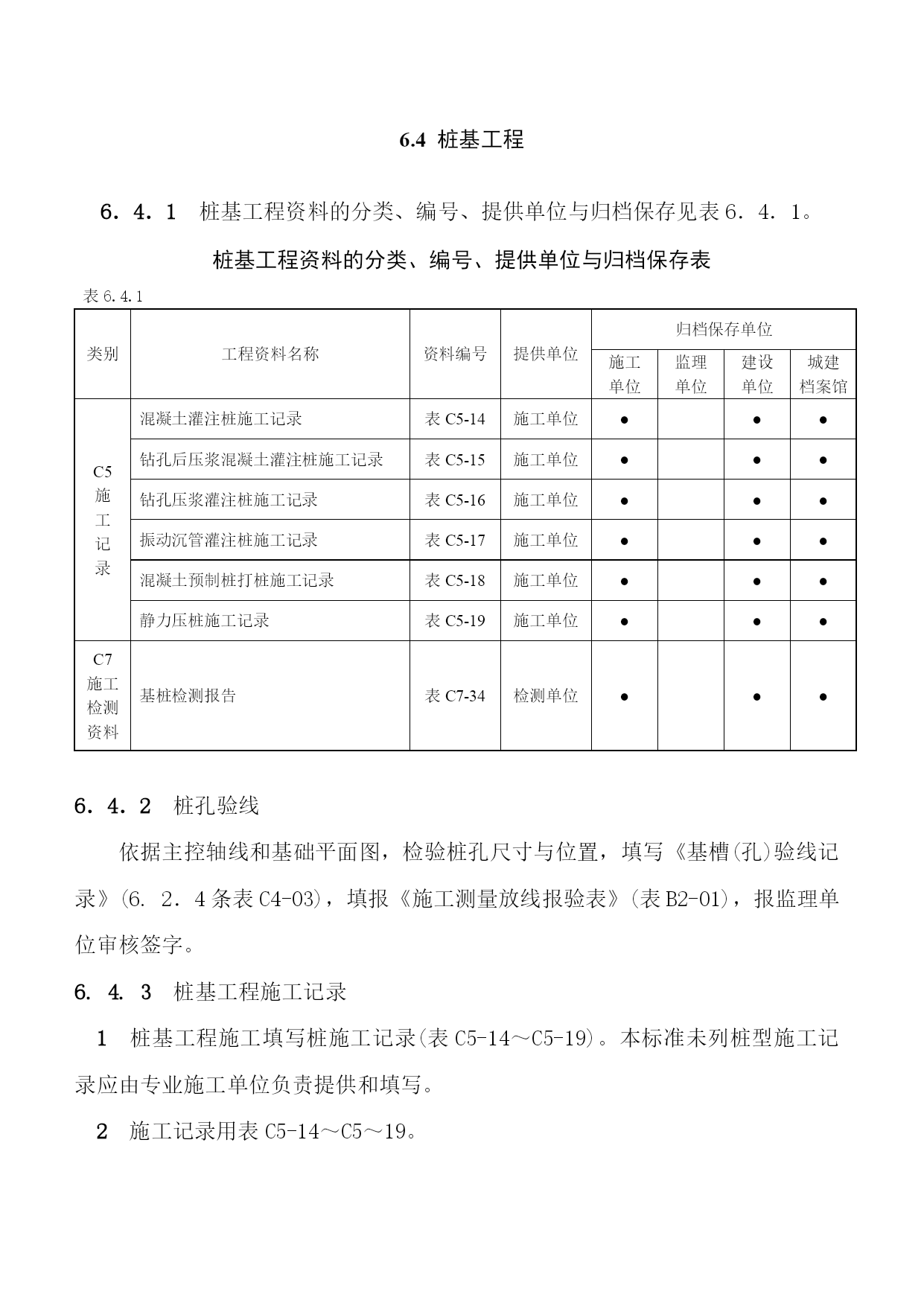

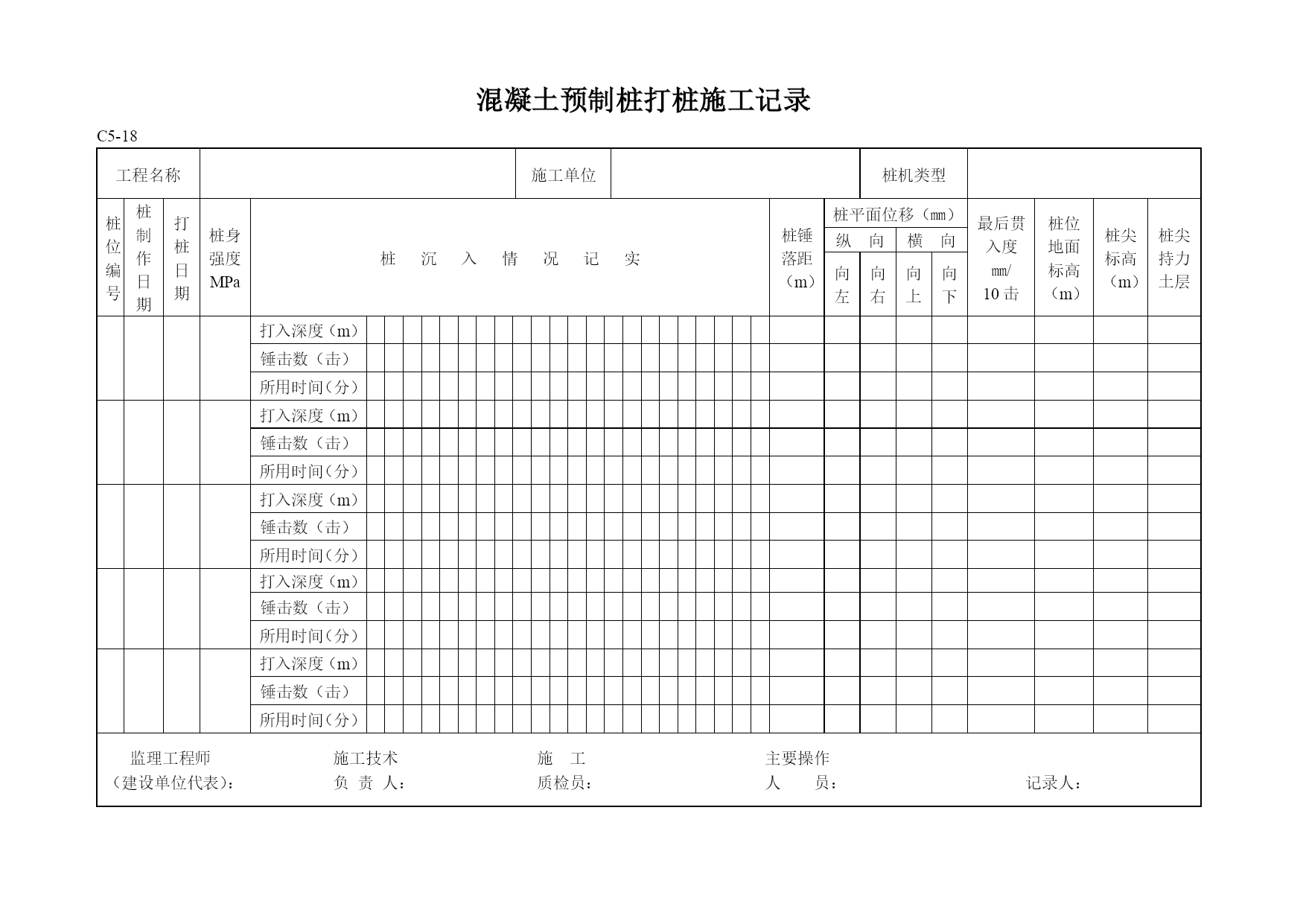

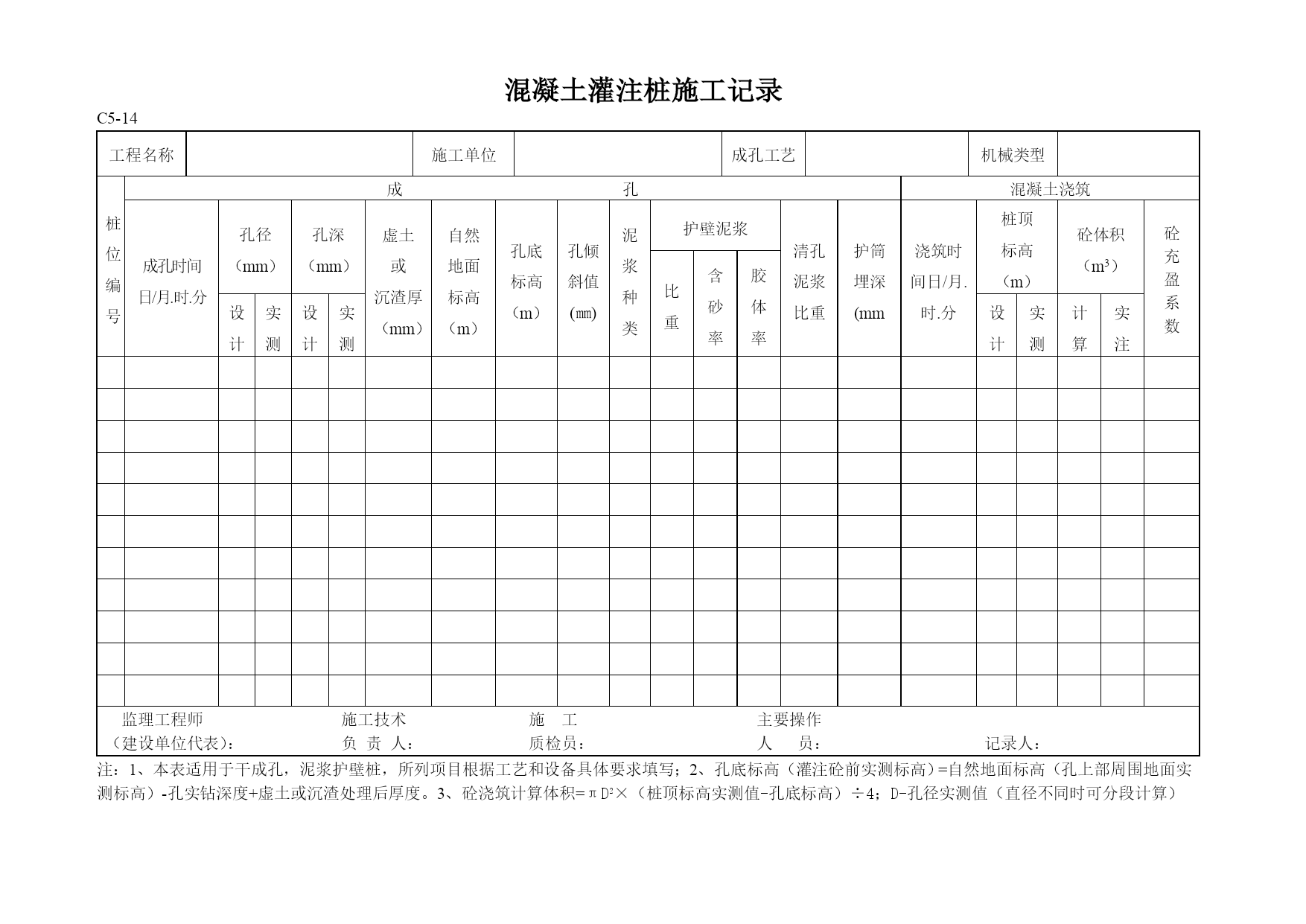

6．3基坑工程6．3．1基坑工程资料的分类、编号、提供单位与归档保存见表6．3．1。基坑工程资料的分类、编号、提供单位与归档保存表表6.3.1类别工程资料名称资料编号提供单位归档保存单位施工单位监理单位建设单位城建档案馆C7施工检测资料基坑开挖支护变形监测记录表C7-33施工单位●●6．3．2深基坑工程施工方案应有专家论证、审查文件。6．3．3基坑工程支护结构、降水与排水等施工记录由专业施工单位提供。6．3．4基坑工程隐蔽工程检查验收1基坑工程施工过程中应进行隐蔽检查的项目在隐蔽前检查验收，填写《____隐蔽工程检查验收记录》(6．1．11条表C6-01)，报监理单位审核签字。2基坑工程隐蔽工程检查验收内容包括锚杆与土钉的品种、规格数量、埋入长度、钻孔直径和角度等，地下连续墙的成槽宽度、深度、垂直度、钢筋笼规格与位置、槽底清理与沉渣厚度等。6．3．5基坑工程施工检测资料1基坑支护工程施工检测1)基坑支护工程用锚杆、土钉应按设计要求进行现场锁定力(抗拔力)抽样检测，由检测机构出具《锚固抗拔承载力检测报告》(6．2．7条表C7-06)。2)在基坑开挖和支护结构工作期间，应对支护结构变形进行监测，填写(基坑支护变形监测记录》(表C7-33)，并附基坑(观测点)平面示意图。2基坑工程其它施工检测按6．2．2条表6．2．2(C7)要求执行。3施工检测资料用表C7-33。基坑支护变形监测记录C7-33工程名称施工单位支护结构形式基坑深度（m）观测说明：观测点观测日期观测值(mm)水平位移值累计值水平位移值累计值水平位移值累计值水平位移值累计值水平位移值累计值水平位移值累计值水平位移值累计值水平位移值累计值水平位移值累计值水平位移值累计值结论：监理工程师施工技术施工（建设单位代表）：负责人：质检员：施测人：6.4桩基工程6．4．1桩基工程资料的分类、编号、提供单位与归档保存见表6．4．1。桩基工程资料的分类、编号、提供单位与归档保存表表6.4.1类别工程资料名称资料编号提供单位归档保存单位施工单位监理单位建设单位城建档案馆C5施工记录混凝土灌注桩施工记录表C5-14施工单位●●●钻孔后压浆混凝土灌注桩施工记录表C5-15施工单位●●●钻孔压浆灌注桩施工记录表C5-16施工单位●●●振动沉管灌注桩施工记录表C5-17施工单位●●●混凝土预制桩打桩施工记录表C5-18施工单位●●●静力压桩施工记录表C5-19施工单位●●●C7施工检测资料基桩检测报告表C7-34检测单位●●●6．4．2桩孔验线依据主控轴线和基础平面图，检验桩孔尺寸与位置，填写《基槽(孔)验线记录》(6.2．4条表C4-03)，填报《施工测量放线报验表》(表B2-01)，报监理单位审核签字。6.4.3桩基工程施工记录1桩基工程施工填写桩施工记录(表C5-14～C5-19)。本标准未列桩型施工记录应由专业施工单位负责提供和填写。2施工记录用表C5-14～C5～19。混凝土灌注桩施工记录C5-14工程名称施工单位成孔工艺机械类型桩位编号成孔混凝土浇筑成孔时间日/月.时.分孔径（mm）孔深（mm）虚土或沉渣厚（mm）自然地面标高（m）孔底标高（m）孔倾斜值(㎜)泥浆种类护壁泥浆清孔泥浆比重护筒埋深(mm浇筑时间日/月.时.分桩顶标高（m）砼体积（m3）砼充盈系数比重含砂率胶体率设计实测设计实测设计实测计算实注监理工程师施工技术施工主要操作（建设单位代表）：负责人：质检员：人员：记录人：注：1、本表适用于干成孔，泥浆护壁桩，所列项目根据工艺和设备具体要求填写；2、孔底标高（灌注砼前实测标高）=自然地面标高（孔上部周围地面实测标高）-孔实钻深度+虚土或沉渣处理后厚度。3、砼浇筑计算体积=πD2×（桩顶标高实测值-孔底标高）÷4；D-孔径实测值（直径不同时可分段计算）钻孔后压浆混凝土灌注桩施工记录C5-15工程名称施工单位机械类型桩位编号施工日期日/月.时.分桩顶标高（m）桩长（m）孔径（m）桩孔计算体积（m3）补浆管到孔底距离（m）水泥浆粗骨料投入量自然体积（m3）投入粗骨料折算成视体积（m3）充盈系数试块编号备注压力（MPa）压浆体积（m3）注浆补浆监理工程师施工技术施工主要操作（建设单位代表）：负责人：质检员：人员：记录人：钻孔压浆灌注桩施工记录C5-16工程名称施工单位机械类型桩位编号施工日期日/月.时.分桩顶标高（m）桩长（m）孔径（m）桩孔计算体积（m3）补浆管到孔底距离（m）水泥浆粗骨料投入量自然体积（m3）投入粗骨料折算成视体积(m3)充盈
