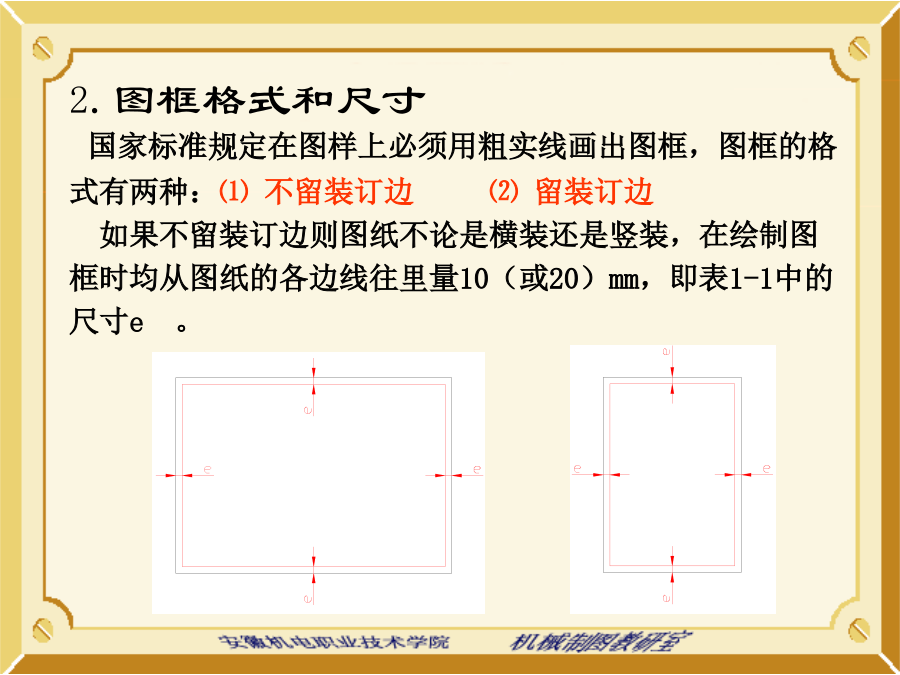

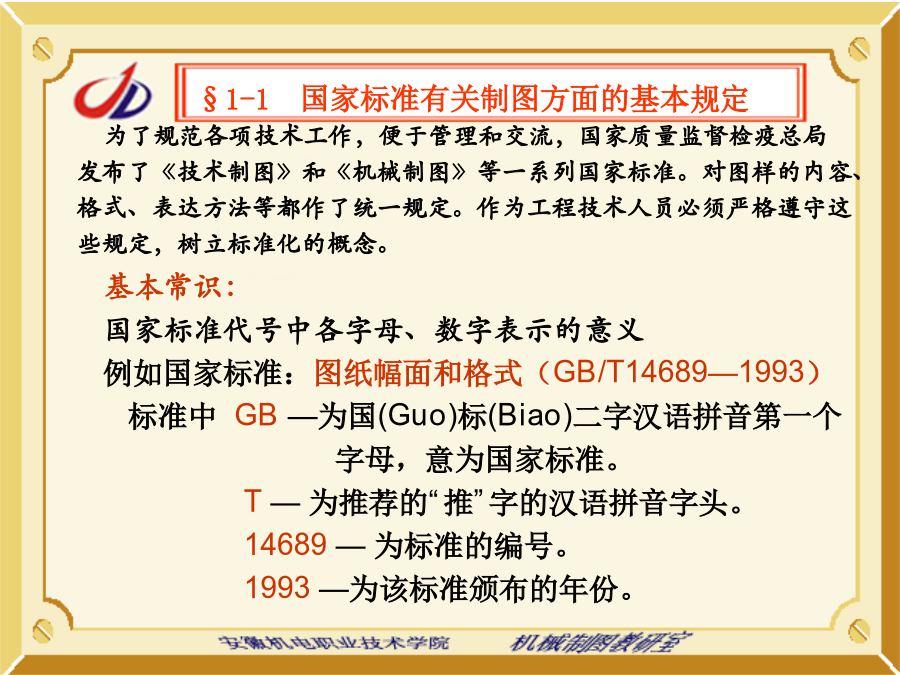

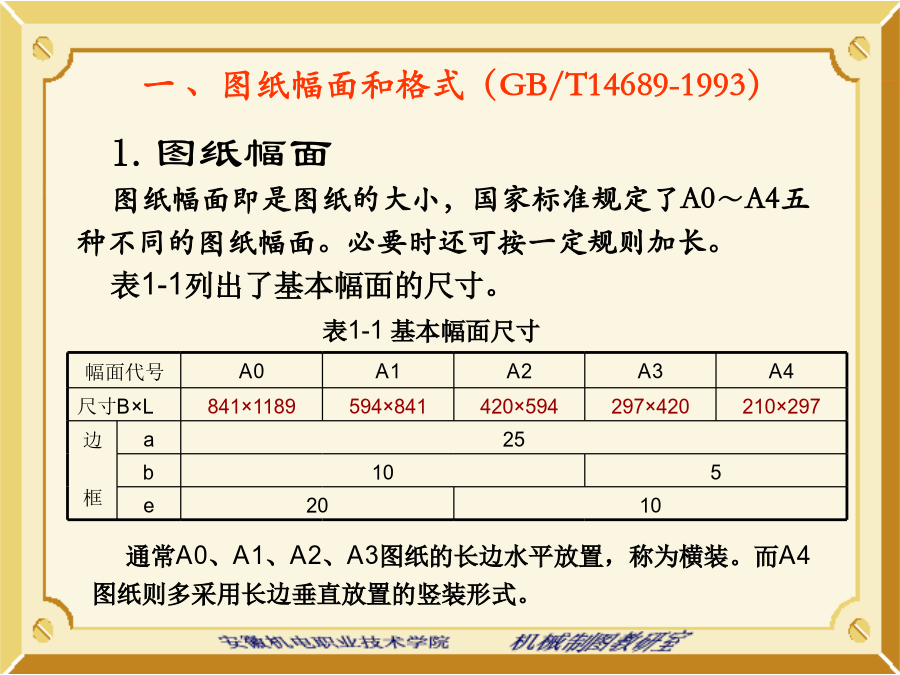

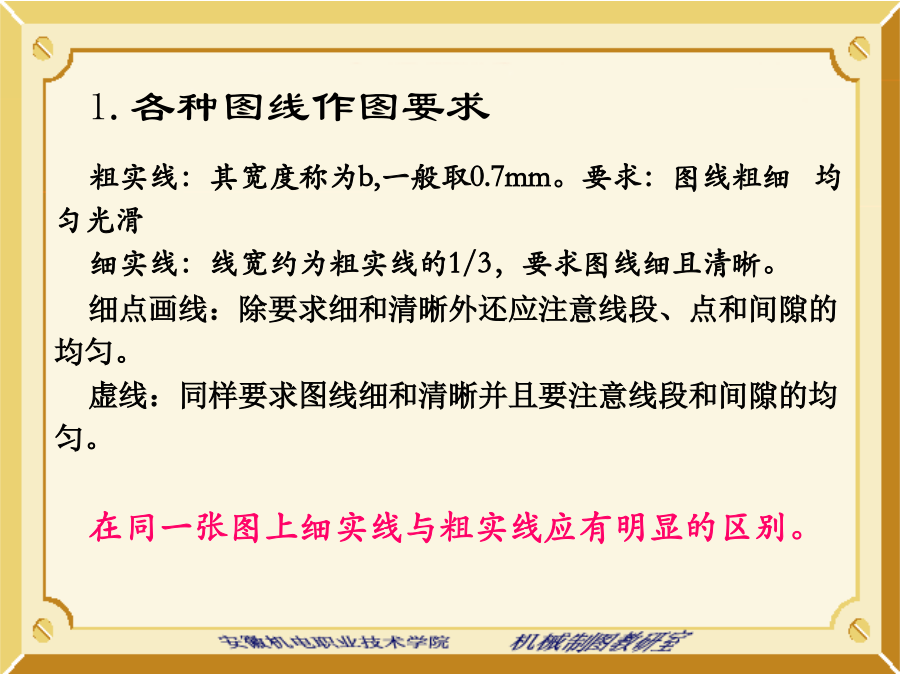

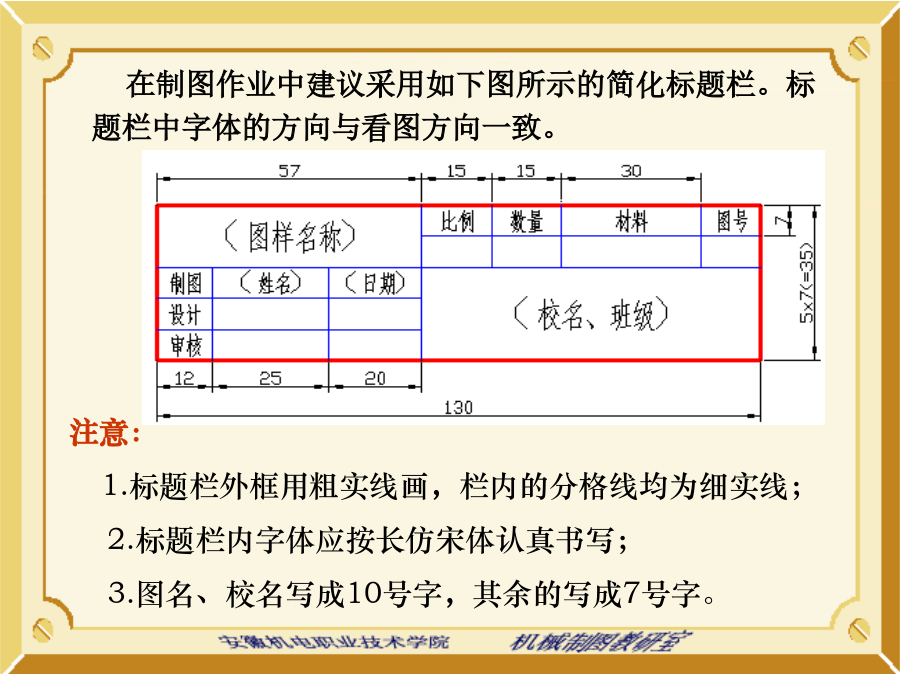

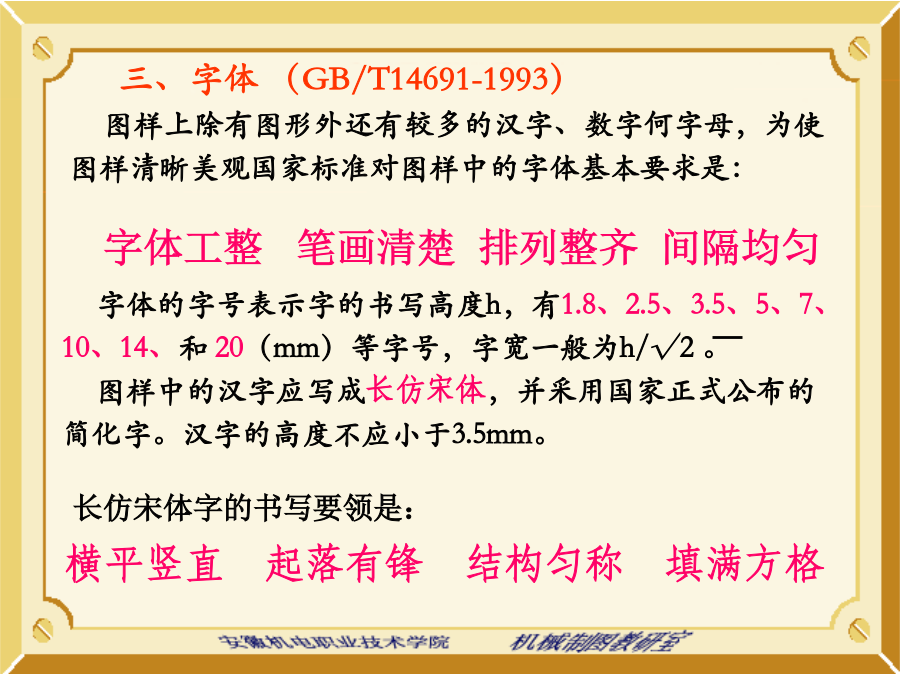

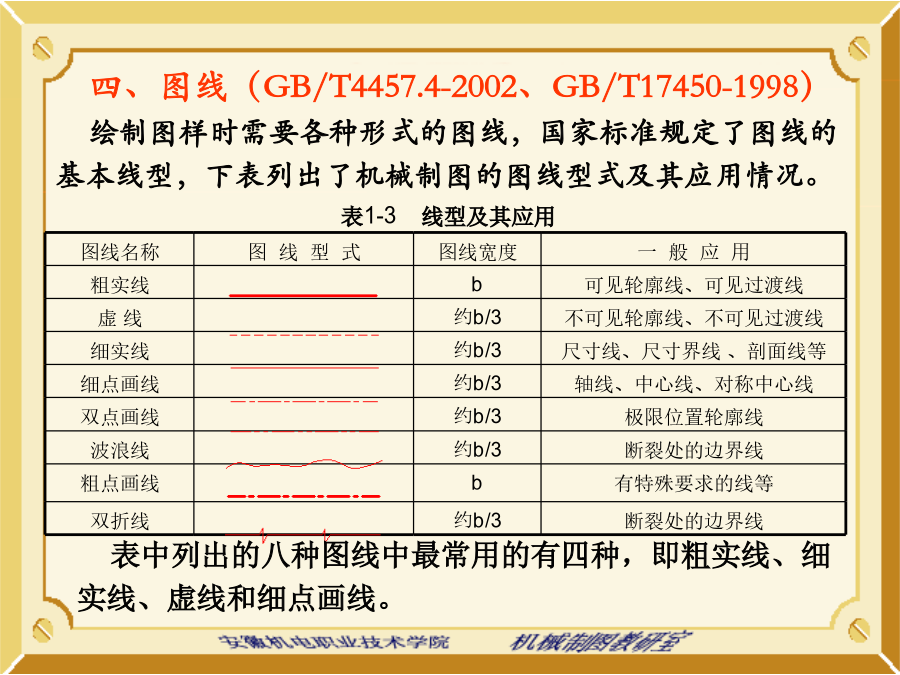

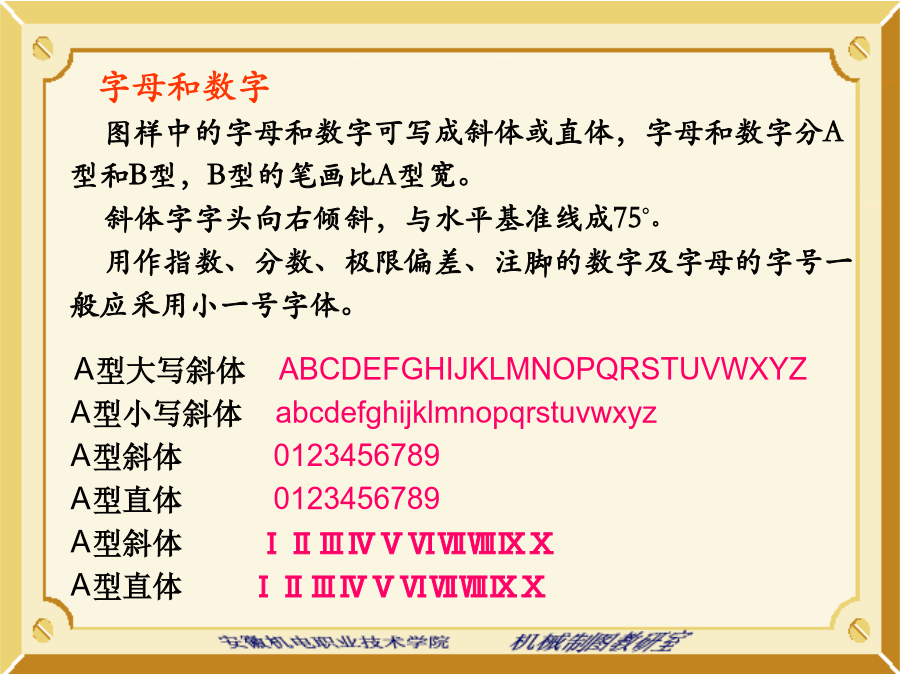

§1-1国家标准有关制图方面的基本规定一、图纸幅面和格式(GB/T14689-1993)2.图框格式和尺寸国家标准规定在图样上必须用粗实线画出图框,图框的格式有两种:⑴不留装订边⑵留装订边如果不留装订边则图纸不论是横装还是竖装,在绘制图框时均从图纸的各边线往里量10(或20)mm,即表1-1中的尺寸e。1.各种图线作图要求2.注意事项1.基本规则2)尺寸线3.尺寸注法1)角度的尺寸标注标注角度尺寸的尺寸线为一圆弧;角度的尺寸数字应水平书写。
