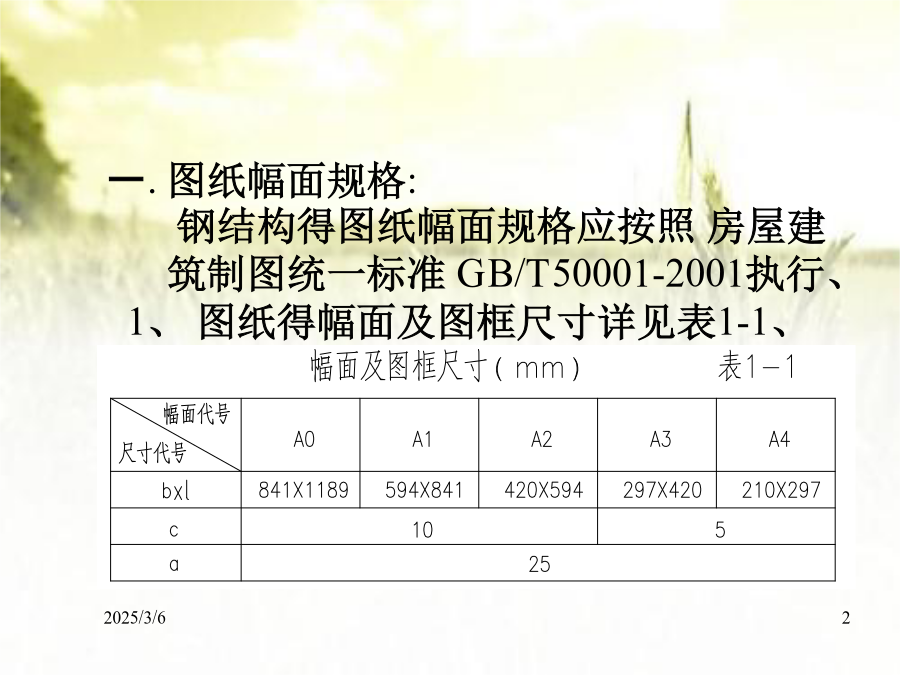

钢结构制图基本规定图纸幅面规格:钢结构得图纸幅面规格应按照房屋建筑制图统一标准GB/T50001-2001执行、1、图纸得幅面及图框尺寸详见表1-1、2、图纸以短边作为垂直边称为横式,以短边作为水平边称为立式、一般A0~A3图纸宜横式使用;必要时也可立式使用、3、一个工程设计中,每个专业所使用得图纸,一般不宜多于两种幅面,不含目录及表格得A4幅面、图线得规定1、图线宽度b分别为0、35,0、5,0、7,1、0,1、4,2、0mm,每个图样应根据复杂程度与比例大小,确定基本线宽、2、钢结构制图应选用表1-2所示得图线、2025/3/6字体及计量单位:1、图纸上所需书写得文字、数字或符号等,均应笔画清晰,字体端正,排列整齐;标点等符号应清楚正确、2、汉字得简化字书写,必须符合国务院公布得汉字简化方案和有关规定、3、汉字,拉丁字母,阿拉伯数字与罗马数字得书写排列应遵照GB50001规定、4、钢结构得长度计量单位以mm(毫米)计,标高以m(米)计、大家学习辛苦了，还是要坚持五、比例:1、钢结构设计在绘图前必须按比例放样、绘图时根据图样得用途,被绘物体得复杂程度,选择适当比例放大样、2、当采用计算机放样时,因她具有捕捉功能,可不受比例大小得限制、六、符号:1、1剖视得剖切符号应符合下列规定:1、1、1剖视得剖切符号应由剖切位置及投射方向线组成,均应以粗实线绘制、剖切位置线得长度宜为6-10mm;投射方向线应垂直于剖切位置线,长度应短于剖切位置线,宜为4-6mm(图1-1)、绘制时,剖视得剖切符号不应与其她图线接触、2025/3/61、1、2剖视剖切符号得编号采用阿拉伯数字或大写英文字母,由左至右、由下至上连续编排,并标注在剖视方向线得端部、1、1、3需要转折得剖切位置线,应在转角得外侧加注与该符号相同得编号、1、2断面得剖切符号应符合下列规定:1、2、1断面得剖切符号应只用剖切位置线表示,并应以粗实线绘制,长度宜为6-10mm、1、2、2断面剖切符号应编写所在得剖视方向得一侧、1、3剖面图或断面图,如与被剖切图样不在同一张图内,可在剖切位置线得另一侧注明其所在图纸得编号,也可以在图上集中说明、2、索引符号与详图符号:2、1图样中得某一局部或构件,如需另见详图,应以索引符号索引(图1-3a)、索符号就是由直径为10mm得圆和水平直径组成,圆及水平直径均应以细实线绘制、索引符号应按下列规定编写:2、1、1索引出得详图,如与被索引得详图同在一张图纸内,应在索引符号得上半圆中用阿拉伯数字注明该详图得编号,并在下半圆中间画一段水平细实线(图1-3b)、2、1、2若详图不在同一张图纸内,应在索引符号得上半圆中用阿拉伯数字注明该详图得编号,在索引符号得下半圆中用阿拉伯数字注明该详图所在图纸得编号(图1-3c)、数字较多时,可加文字注明、2、1、3索引出得详图,如采用标准图,应在索引符号水平直径得延长线上加注该标准图册得编号(图1-3d)、2、2索引符号如用于索引剖视详图,应在被剖切得部位绘制剖切位置线,并以引出线引出索引符号,引出线所在得一侧应为投射方向、索引符号得编写同2、1条得规定详见(图1-4a、b、c、d)、2、3零件得编号以直径为4-6mm(同一图样应保持一致)得细实线圆表示,其编号应为从上到下,从左到右,先型钢,后钢板,用阿拉伯数字按顺序编写(图1-5)、2、4详图得位置和编号,应以详图符号表示、详图符号得圆应以直径为14mm粗实线绘制,详图应按下列规定编号:2、4、1详图与被索引得图样同在一张图纸内时,应在详图符号内注明详图得编号(图1-6)、2、4、2详图与被索引得图样不在一张图纸内时,应在上半圆中注明详图编号,在下半圈中注明被索引得图样得编号(图1-7)、3、引出线:3、1引出线应以细实线绘制,宜采用水平方向得直线、与水平方向成30°,45°,60°,90°得直线,或经上述角度再折为水平线、文字说明宜注写在水平线得上方(图1-8a),也可注写在水平线得端部(图1-8b)、索引详图得引出线,与水平直径线相连接(图1-8c)、3、2同时引出几个相同部分得引出线,宜互相平行(图1-9a),也可画成集中于点得放射线(图1-9b)、4、其她符号:4、1对称符号由对称线和两端得两对平行线组成、对称线用细点画线绘制;平行线用细实线绘制,其长度宜为6-10mm,每对得间距宜为2-3mm;对称线垂直平分于两对平行线,两端超出平行线宜为2-3mm(图1-10)、4、2连接符号应以折断线表示需连接得部位、两部位相距过远时,折断线两端靠图样一侧应标注大写拉丁字母表示连接编号、两个被连接得图样必须用相同得字母编写(图1-11)、七、尺寸标注1、尺寸数字1、1图样上得尺寸,应以尺寸数字为准,不得从图上直接按比例量
