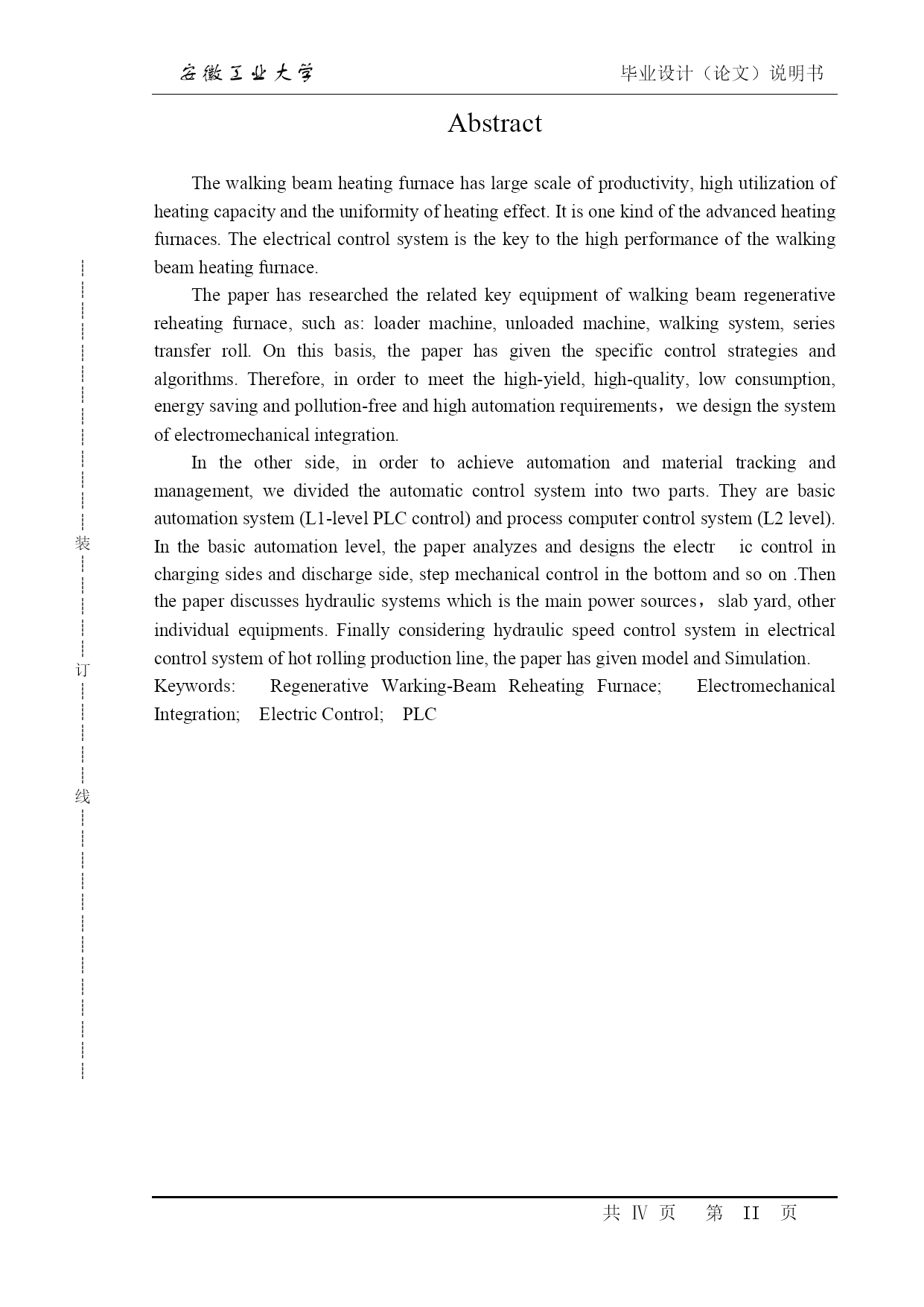

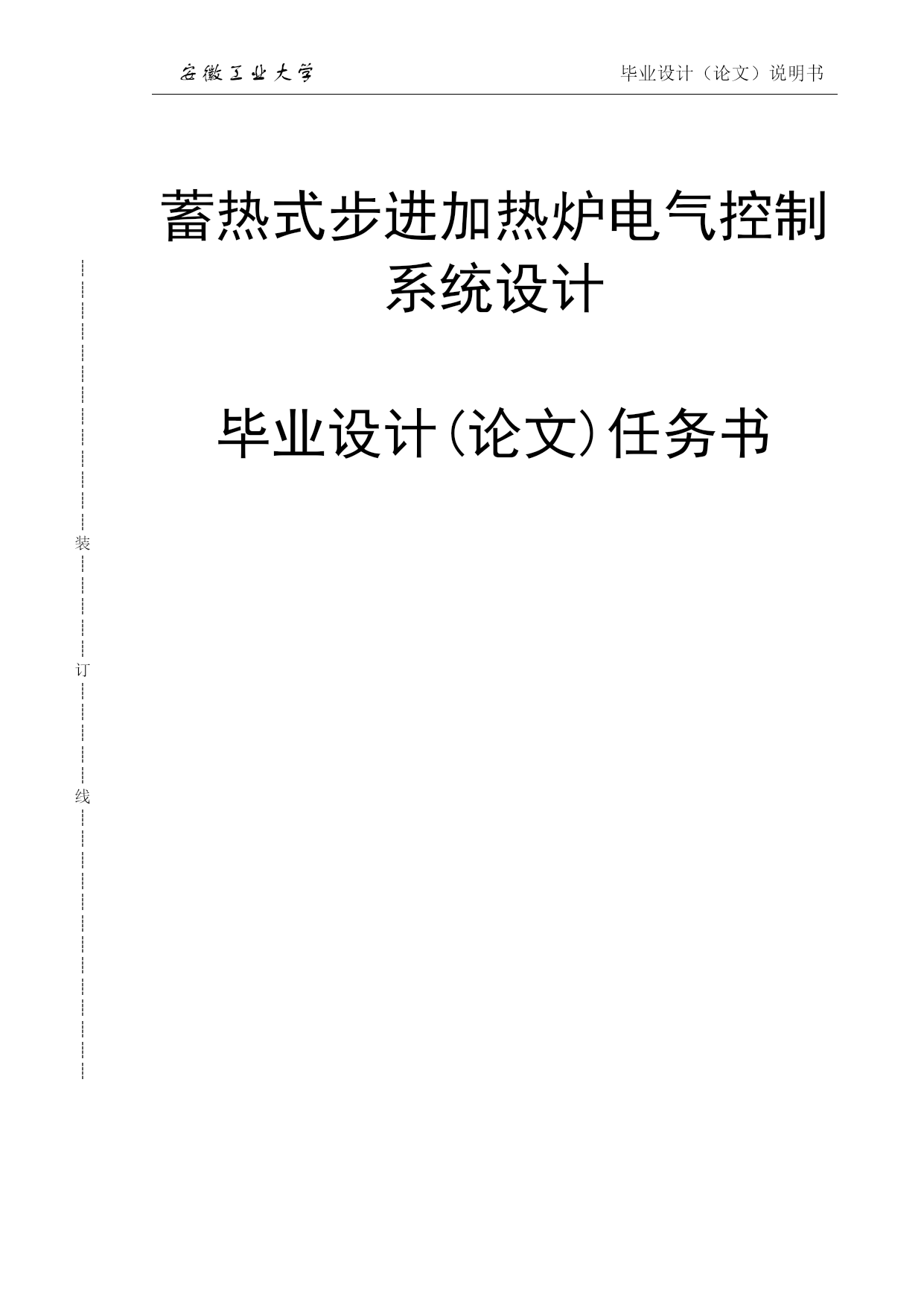

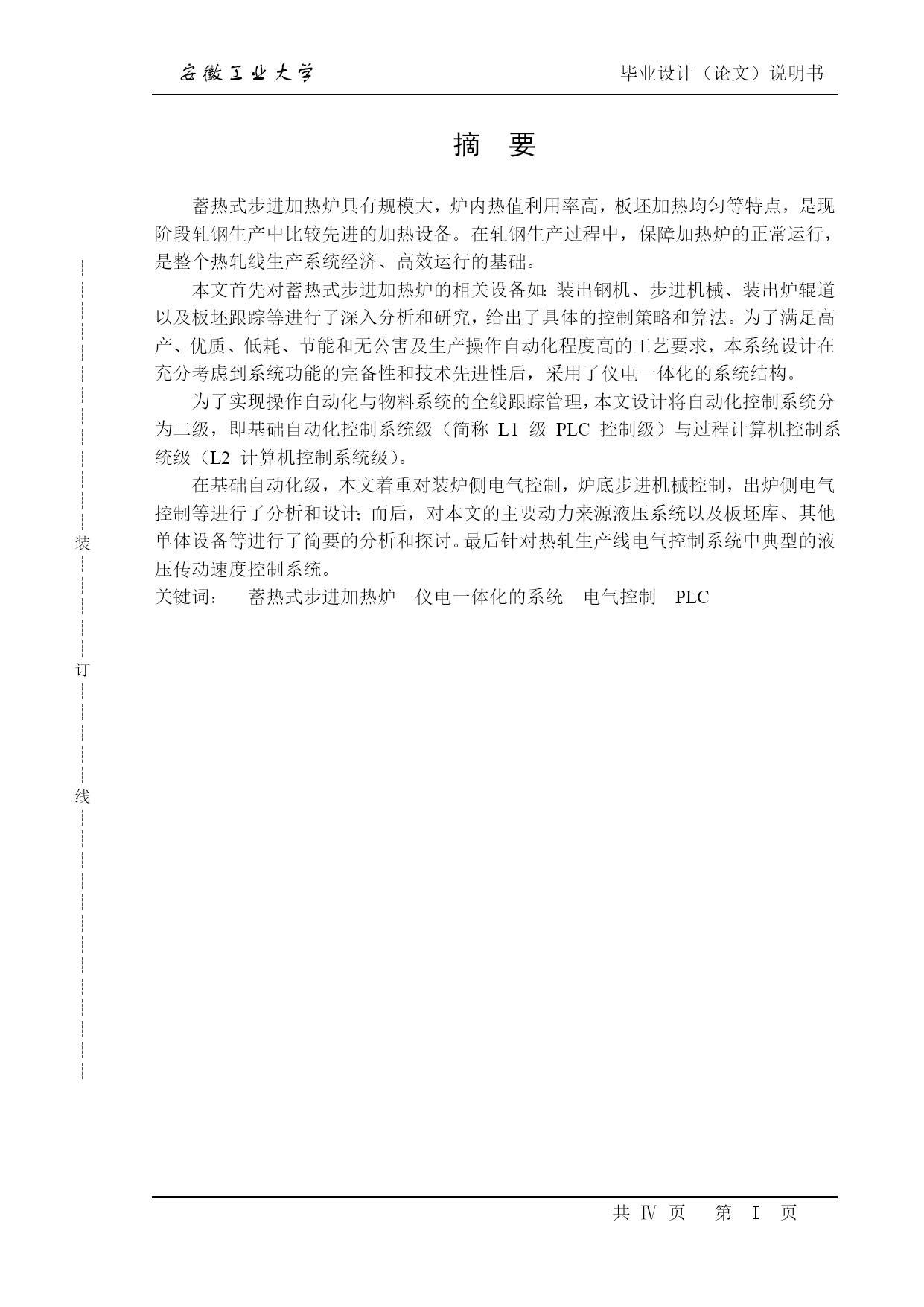

┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊安徽工业大学毕业设计（论文）说明书PAGEXXXIX蓄热式步进加热炉电气控制系统设计毕业设计(论文)任务书共Ⅳ页第PAGEIV页摘要蓄热式步进加热炉具有规模大，炉内热值利用率高，板坯加热均匀等特点，是现阶段轧钢生产中比较先进的加热设备。在轧钢生产过程中，保障加热炉的正常运行，是整个热轧线生产系统经济、高效运行的基础。本文首先对蓄热式步进加热炉的相关设备如：装出钢机、步进机械、装出炉辊道以及板坯跟踪等进行了深入分析和研究，给出了具体的控制策略和算法。为了满足高产、优质、低耗、节能和无公害及生产操作自动化程度高的工艺要求，本系统设计在充分考虑到系统功能的完备性和技术先进性后，采用了仪电一体化的系统结构。为了实现操作自动化与物料系统的全线跟踪管理，本文设计将自动化控制系统分为二级，即基础自动化控制系统级（简称L1级PLC控制级）与过程计算机控制系统级（L2计算机控制系统级）。在基础自动化级，本文着重对装炉侧电气控制，炉底步进机械控制，出炉侧电气控制等进行了分析和设计；而后，对本文的主要动力来源液压系统以及板坯库、其他单体设备等进行了简要的分析和探讨。最后针对热轧生产线电气控制系统中典型的液压传动速度控制系统。关键词：蓄热式步进加热炉仪电一体化的系统电气控制PLCAbstractThewalkingbeamheatingfurnacehaslargescaleofproductivity,highutilizationofheatingcapacityandtheuniformityofheatingeffect.Itisonekindoftheadvancedheatingfurnaces.Theelectricalcontrolsystemisthekeytothehighperformanceofthewalkingbeamheatingfurnace.Thepaperhasresearchedtherelatedkeyequipmentofwalkingbeamregenerativereheatingfurnace,suchas:loadermachine,unloadedmachine,walkingsystem,seriestransferroll.Onthisbasis,thepaperhasgiventhespecificcontrolstrategiesandalgorithms.Therefore,inordertomeetthehigh-yield,high-quality,lowconsumption,energysavingandpollution-freeandhighautomationrequirements，wedesignthesystemofelectromechanicalintegration.Intheotherside,inordertoachieveautomationandmaterialtrackingandmanagement,wedividedtheautomaticcontrolsystemintotwoparts.Theyarebasicautomationsystem(L1-levelPLCcontrol)andprocesscomputercontrolsystem(L2level).Inthebasicautomationlevel,thepaperanalyzesanddesignstheelectriccontrolinchargingsidesanddischargeside,stepmechanicalcontrolinthebottomandsoon.Thenthepaperdiscusseshydraulicsystemswhichisthemainpowersources，slabyard,otherindividualequipments.Finallyconsideringhydraulicspeedcontrolsysteminelectricalcontrolsystemofhotrollingproductionline,thepaperhasgivenmodelandSimulation.Keywords:RegenerativeWarking-BeamReheatingFurnace;ElectromechanicalIntegration;Electric
