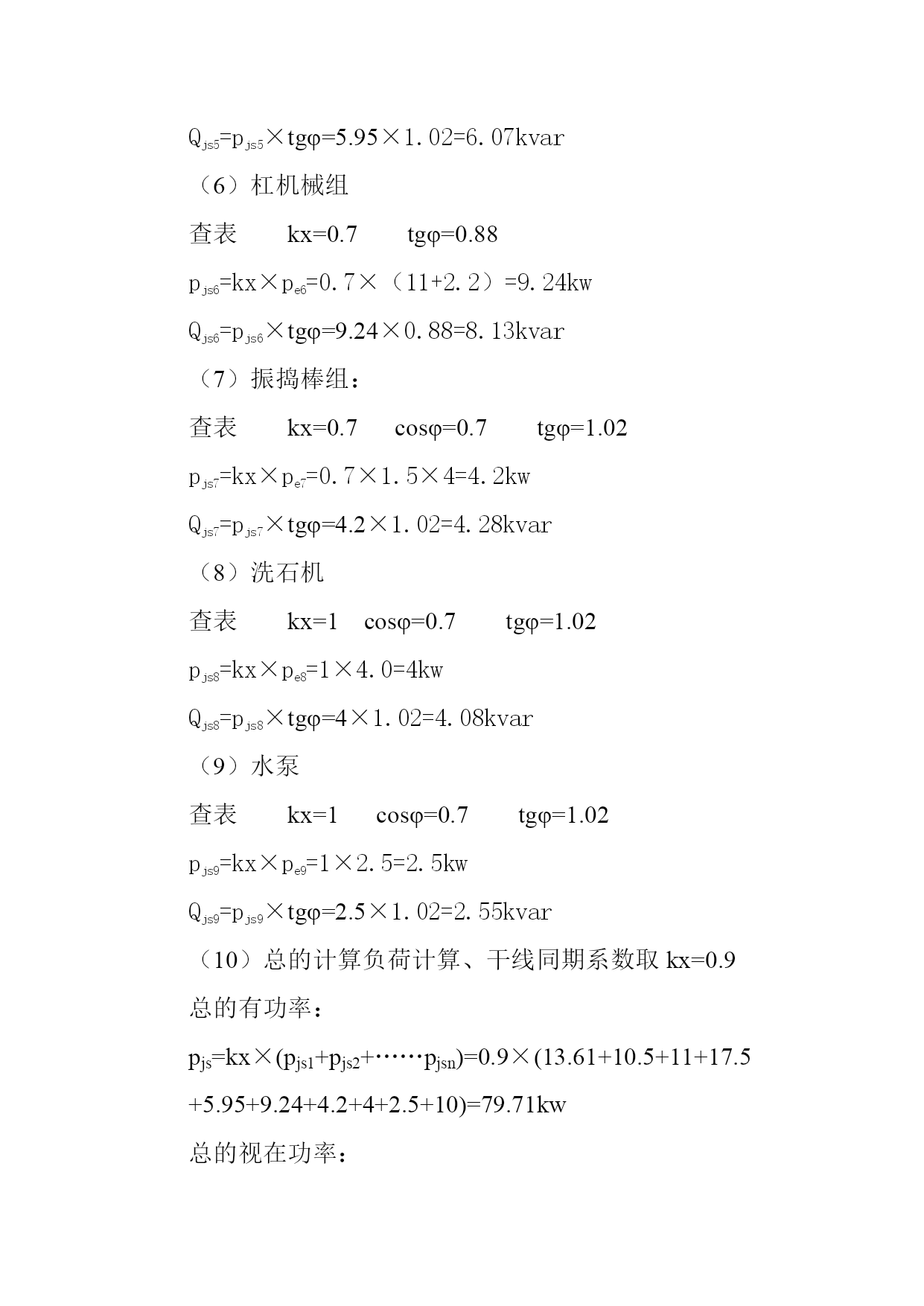

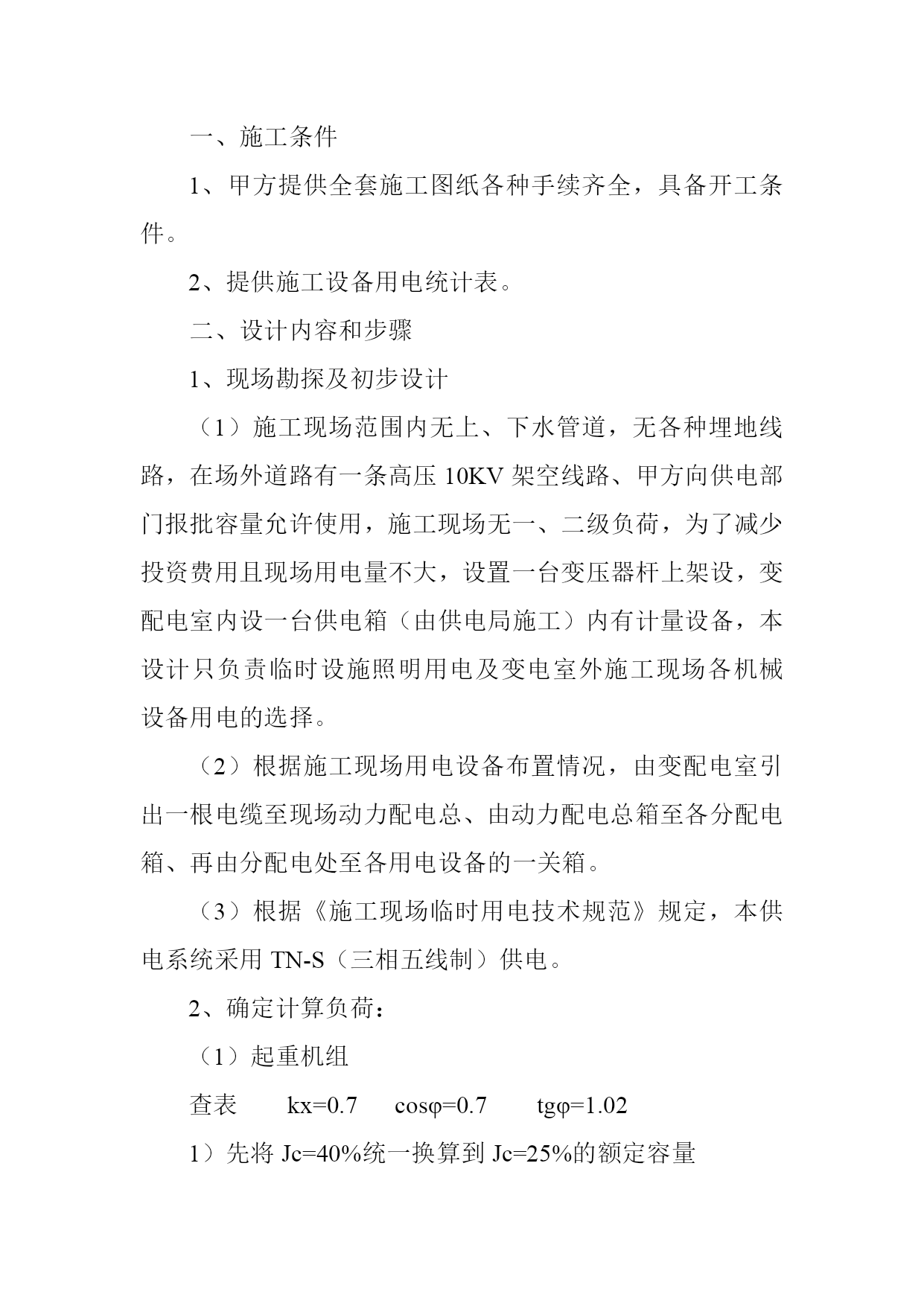

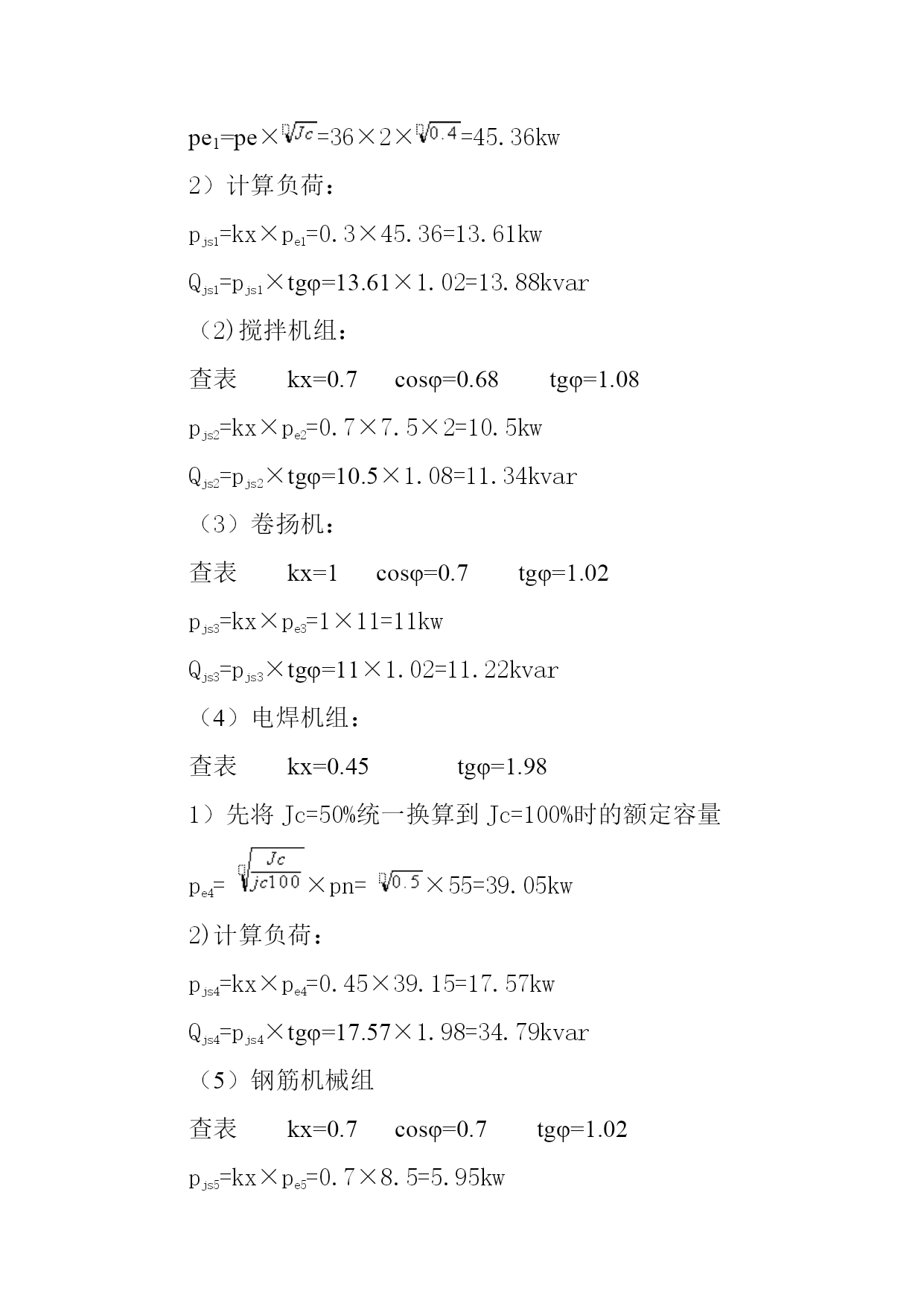

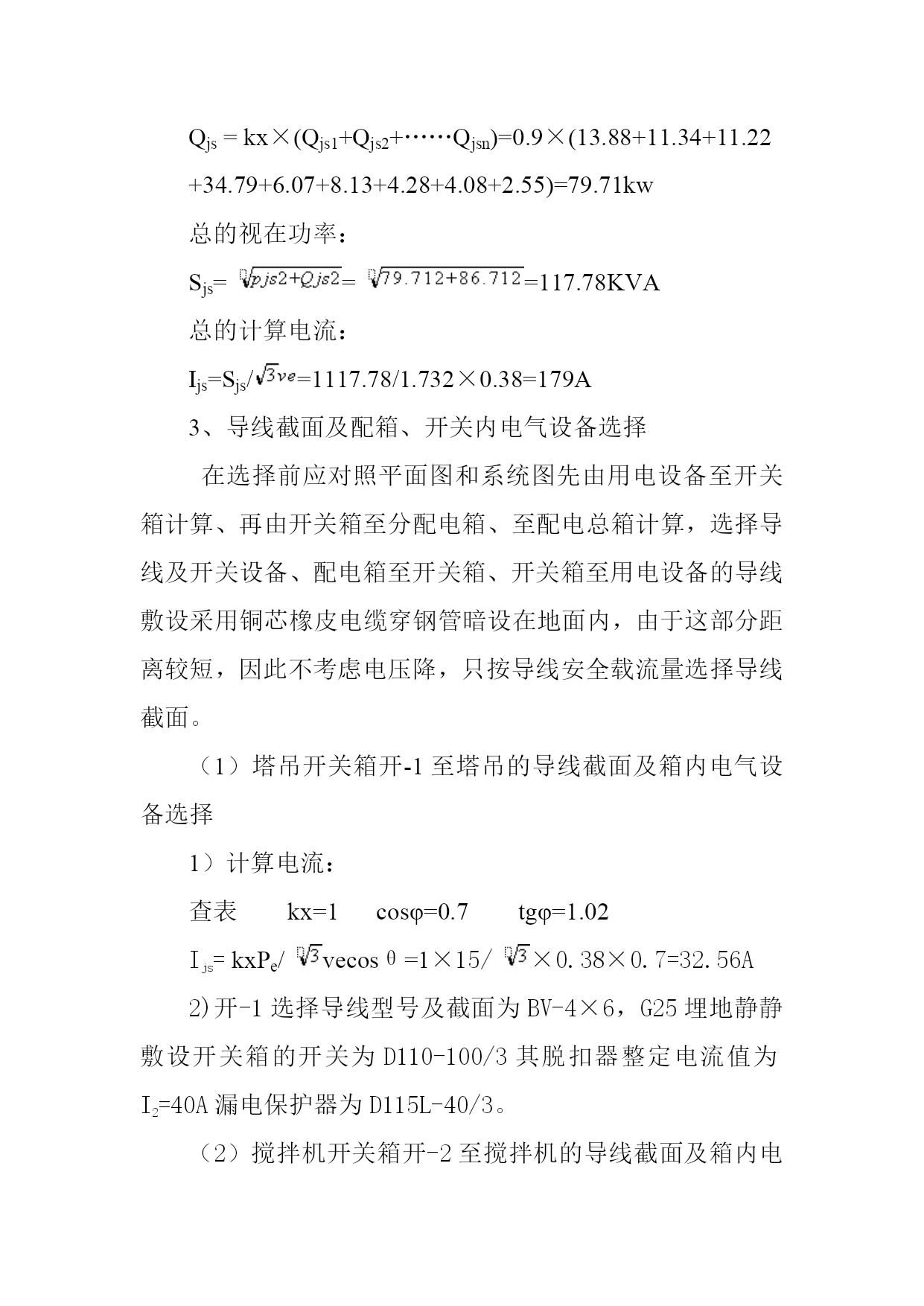

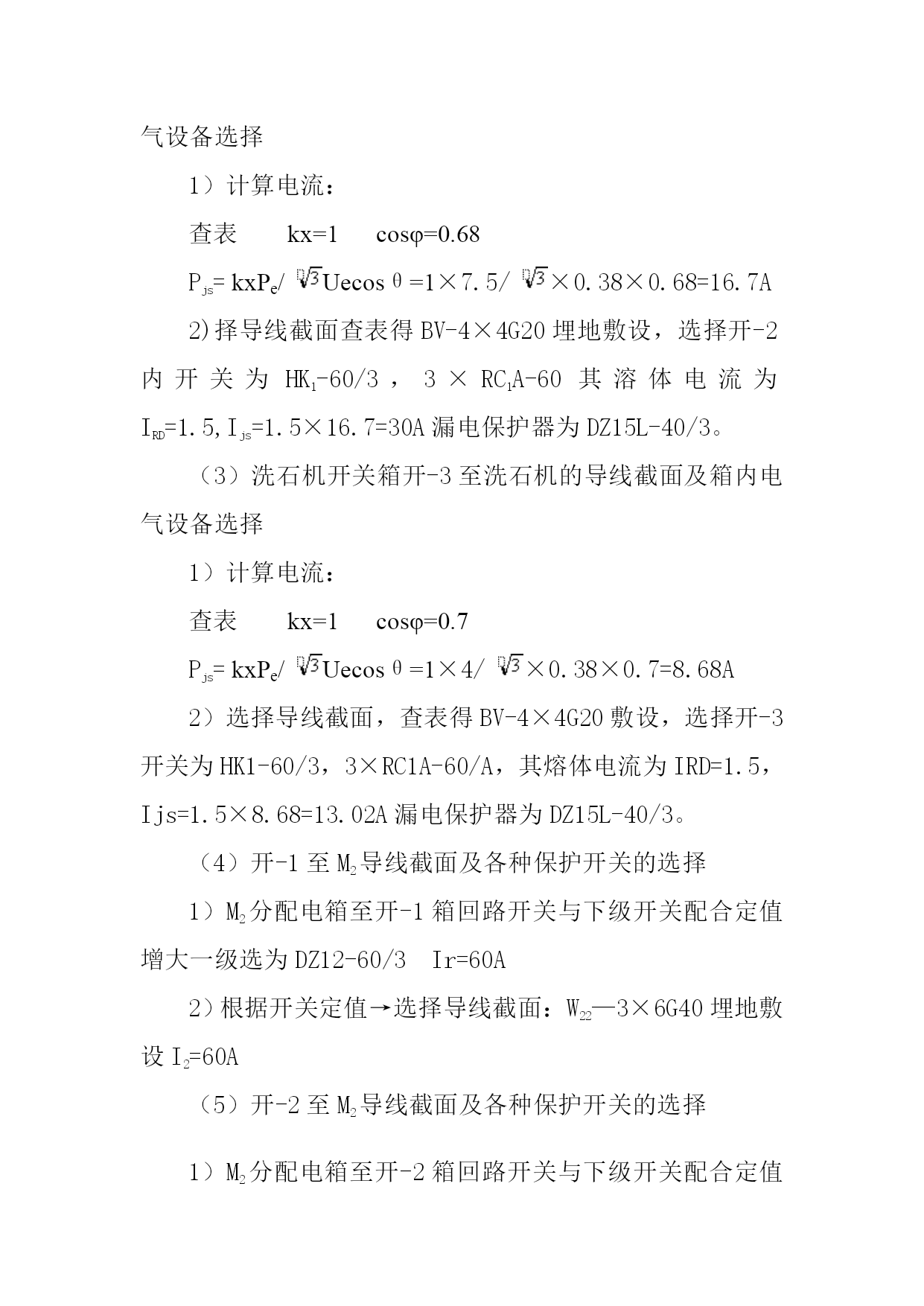

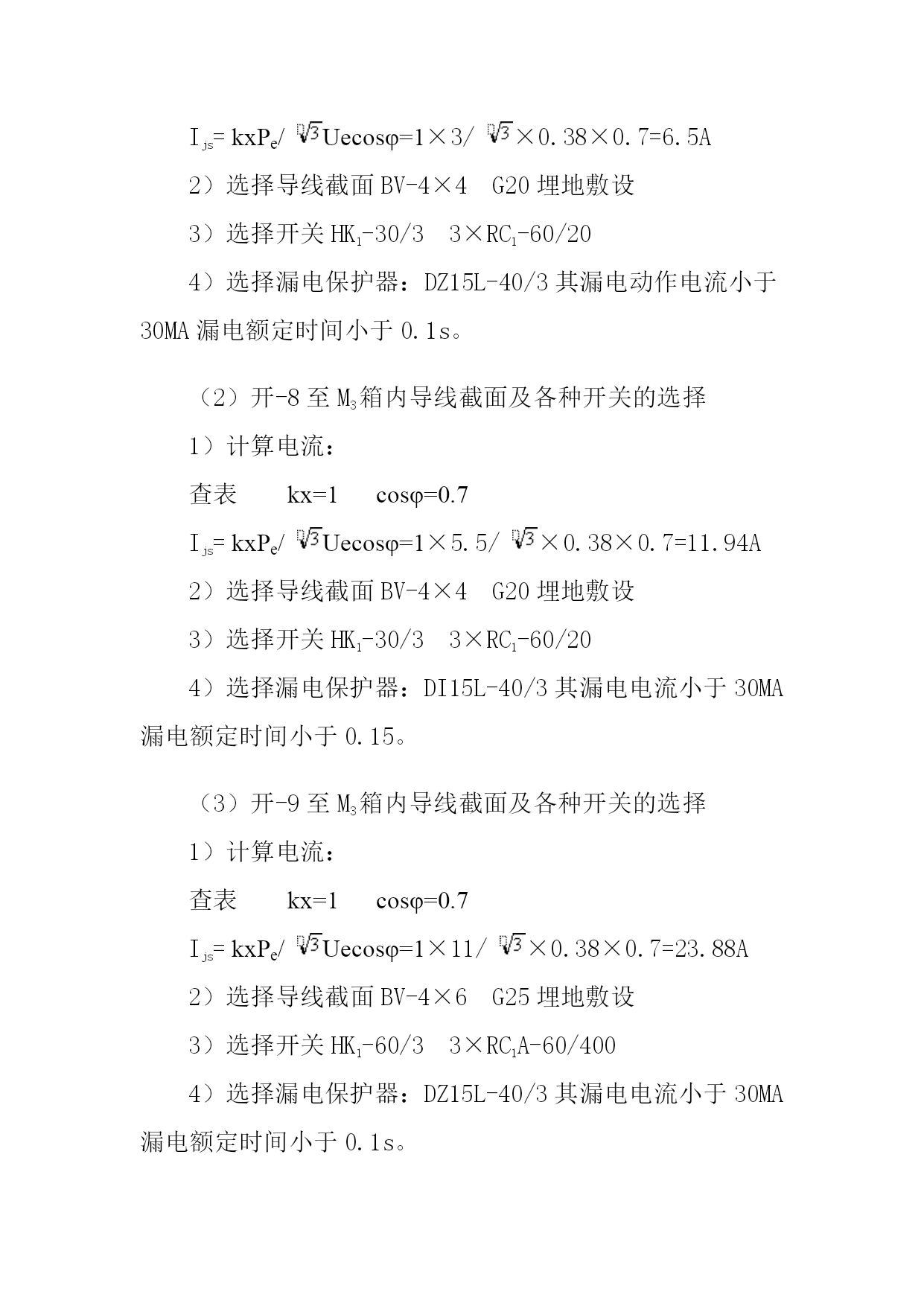

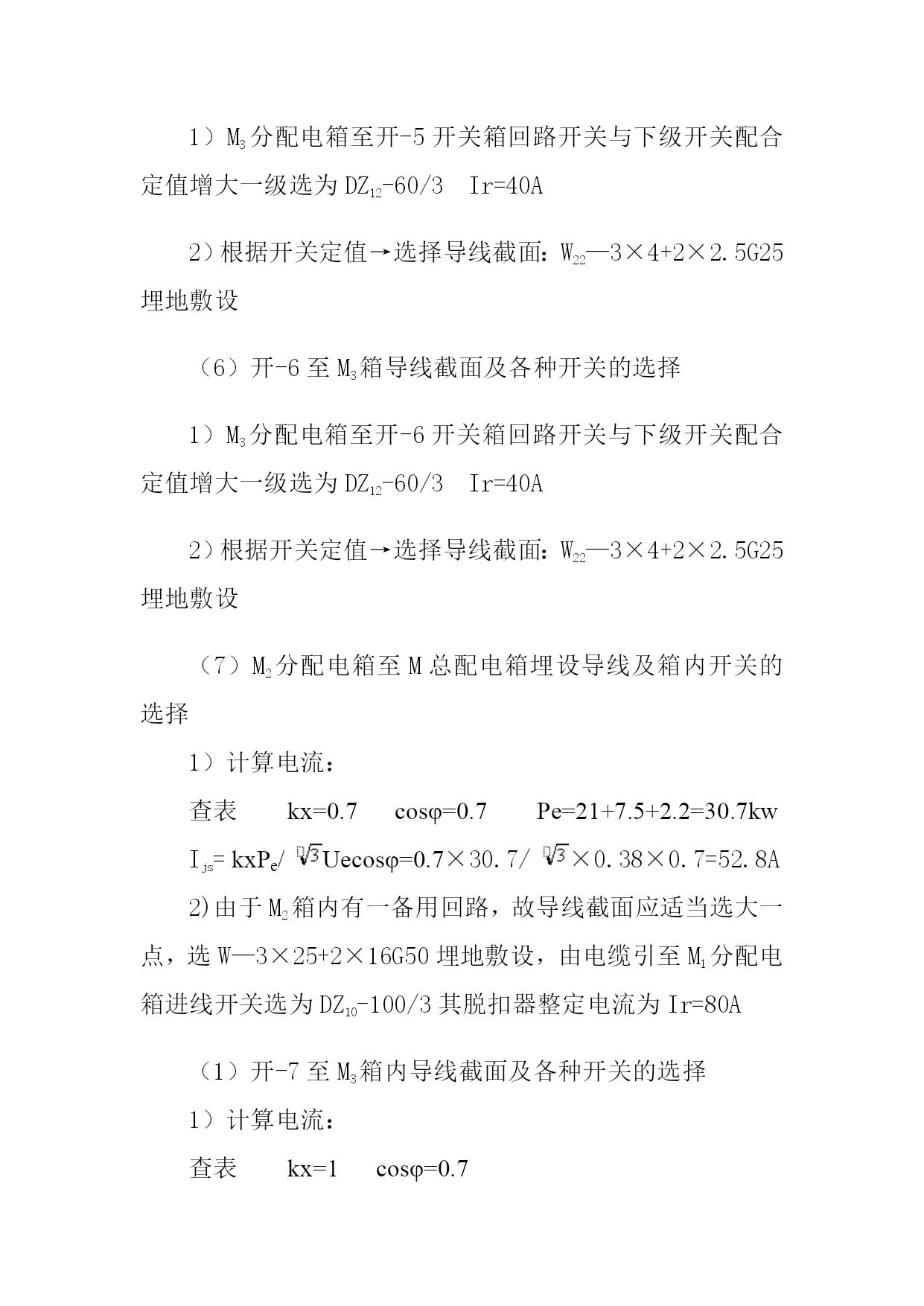

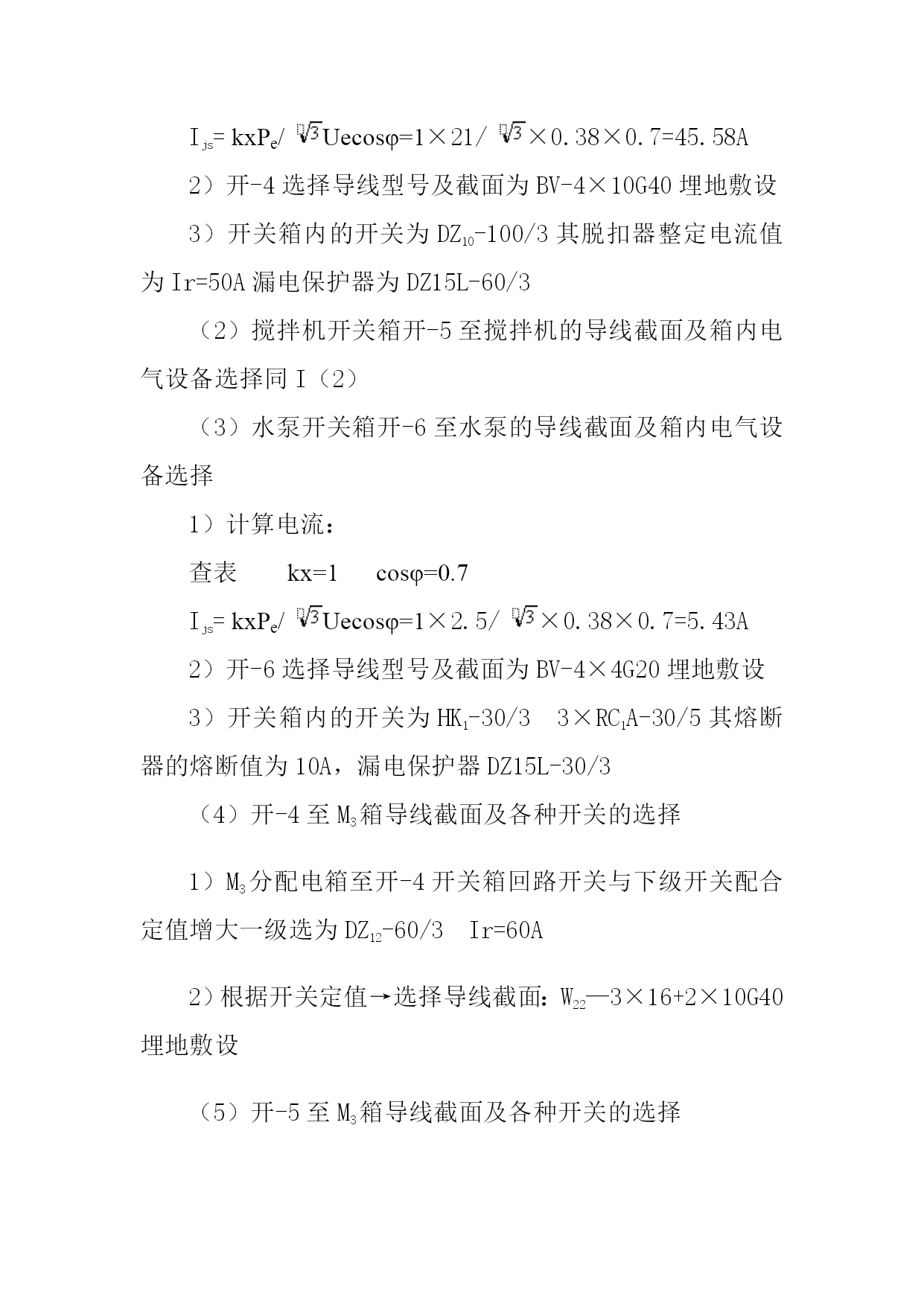

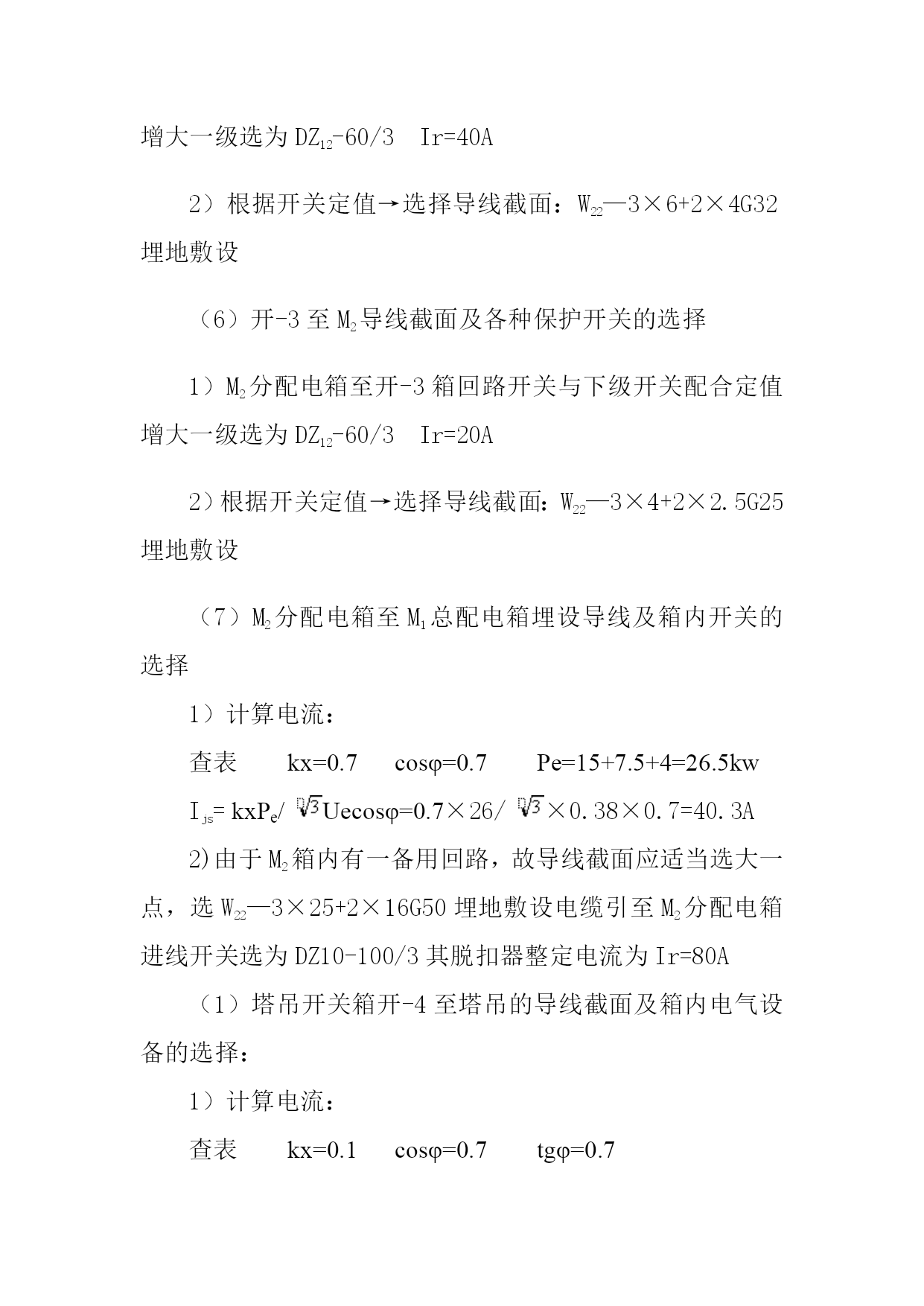

专项工程施工组织设计施工用电工程工程名称：富江苑二期二标段（2#、4#、19#）编制单位：松原市粮食建筑有限责任公司编制人：编制时间：审核：总工程师：生产经理：项目技术负责人：项目经理:一、施工条件1、甲方提供全套施工图纸各种手续齐全，具备开工条件。2、提供施工设备用电统计表。二、设计内容和步骤1、现场勘探及初步设计（1）施工现场范围内无上、下水管道，无各种埋地线路，在场外道路有一条高压10KV架空线路、甲方向供电部门报批容量允许使用，施工现场无一、二级负荷，为了减少投资费用且现场用电量不大，设置一台变压器杆上架设，变配电室内设一台供电箱（由供电局施工）内有计量设备，本设计只负责临时设施照明用电及变电室外施工现场各机械设备用电的选择。（2）根据施工现场用电设备布置情况，由变配电室引出一根电缆至现场动力配电总、由动力配电总箱至各分配电箱、再由分配电处至各用电设备的一关箱。（3）根据《施工现场临时用电技术规范》规定，本供电系统采用TN-S（三相五线制）供电。2、确定计算负荷：（1）起重机组查表kx=0.7cosφ=0.7tgφ=1.021）先将Jc=40%统一换算到Jc=25%的额定容量pe1=pe×=36×2×=45.36kw2）计算负荷：pjs1=kx×pe1=0.3×45.36=13.61kwQjs1=pjs1×tgφ=13.61×1.02=13.88kvar（2)搅拌机组：查表kx=0.7cosφ=0.68tgφ=1.08pjs2=kx×pe2=0.7×7.5×2=10.5kwQjs2=pjs2×tgφ=10.5×1.08=11.34kvar（3）卷扬机：查表kx=1cosφ=0.7tgφ=1.02pjs3=kx×pe3=1×11=11kwQjs3=pjs3×tgφ=11×1.02=11.22kvar（4）电焊机组：查表kx=0.45tgφ=1.981）先将Jc=50%统一换算到Jc=100%时的额定容量pe4=×pn=×55=39.05kw2)计算负荷：pjs4=kx×pe4=0.45×39.15=17.57kwQjs4=pjs4×tgφ=17.57×1.98=34.79kvar（5）钢筋机械组查表kx=0.7cosφ=0.7tgφ=1.02pjs5=kx×pe5=0.7×8.5=5.95kwQjs5=pjs5×tgφ=5.95×1.02=6.07kvar（6）杠机械组查表kx=0.7tgφ=0.88pjs6=kx×pe6=0.7×（11+2.2）=9.24kwQjs6=pjs6×tgφ=9.24×0.88=8.13kvar（7）振捣棒组：查表kx=0.7cosφ=0.7tgφ=1.02pjs7=kx×pe7=0.7×1.5×4=4.2kwQjs7=pjs7×tgφ=4.2×1.02=4.28kvar（8）洗石机查表kx=1cosφ=0.7tgφ=1.02pjs8=kx×pe8=1×4.0=4kwQjs8=pjs8×tgφ=4×1.02=4.08kvar（9）水泵查表kx=1cosφ=0.7tgφ=1.02pjs9=kx×pe9=1×2.5=2.5kwQjs9=pjs9×tgφ=2.5×1.02=2.55kvar（10）总的计算负荷计算、干线同期系数取kx=0.9总的有功率：pjs=kx×(pjs1+pjs2+……pjsn)=0.9×(13.61+10.5+11+17.5+5.95+9.24+4.2+4+2.5+10)=79.71kw总的视在功率：Qjs=kx×(Qjs1+Qjs2+……Qjsn)=0.9×(13.88+11.34+11.22+34.79+6.07+8.13+4.28+4.08+2.55)=79.71kw总的视在功率：Sjs===117.78KVA总的计算电流：Ijs=Sjs/=1117.78/1.732×0.38=179A3、导线截面及配箱、开关内电气设备选择在选择前应对照平面图和系统图先由用电设备至开关箱计算、再由开关箱至分配电箱、至配电总箱计算，选择导线及开关设备、配电箱至开关箱、开关箱至用电设备的导线敷设采用铜芯橡皮电缆穿钢管暗设在地面内，由于这部分距离较短，因此不考虑电压降，只按导线安全载流量选择导线截面。（1）塔吊开关箱开-1至塔吊的导线截面及箱内电气设备选择1）计算电流：查表kx=1cosφ=0.7tgφ=1.02Ijs=kxPe/vecosθ=1×15/×0.38×0.7=32.56A2)开-1选择导线型号及截面为BV-4×6，G25埋地静静敷设开关箱的开关为D110-100/3其脱扣器整定电流值为I2=
