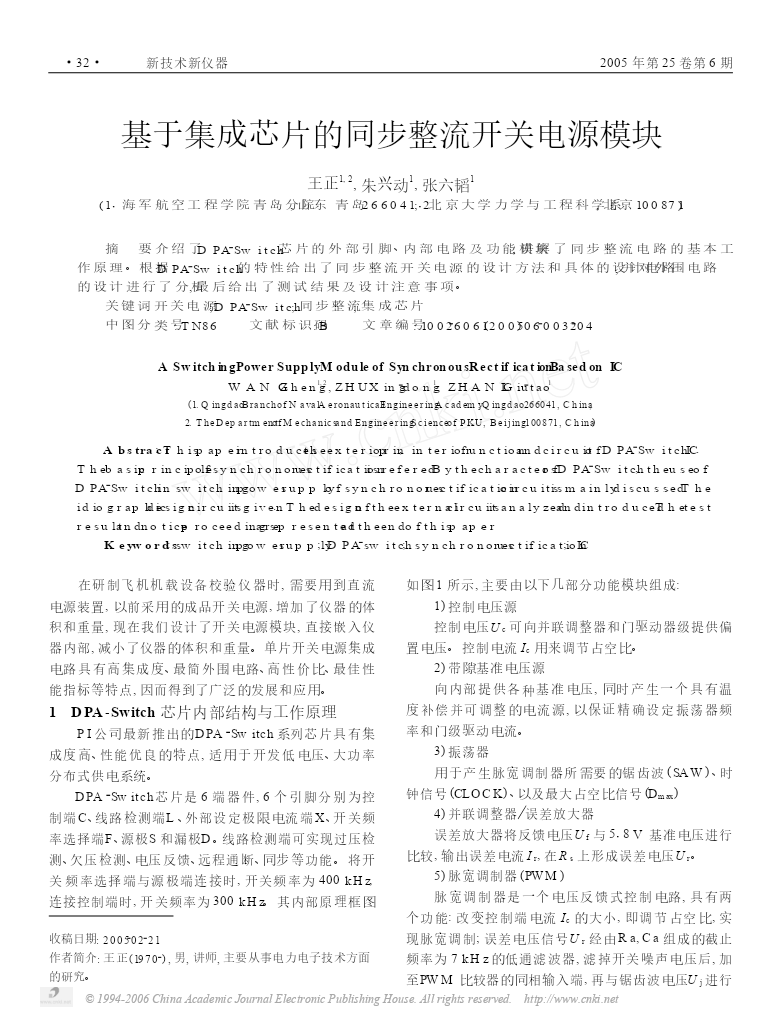

·23·新技术新仪器2005年第25卷第6期基于集成芯片的同步整流开关电源模块王正1,2,朱兴动1,张六韬1(11海军航空工程学院青岛分院,山东青岛266041;21北京大学力学与工程科学系,北京100871)摘要:介绍了DPA2Switch芯片的外部引脚、内部电路及功能模块;讲解了同步整流电路的基本工作原理。根据DPA2Switch的特性给出了同步整流开关电源的设计方法和具体的设计电路,并对外围电路的设计进行了分析,最后给出了测试结果及设计注意事项。关键词:开关电源;DPA2Switch;同步整流;集成芯片中图分类号:TN86文献标识码:B文章编号:100226061(2005)0620032204ASwitchingPowerSupplyModuleofSynchronousRectificationBasedonICWANGZheng1,2,ZHUXing2dong1,ZHANGLiu2tao1(1.QingdaoBranchofNavalAeronauticalEngineeringAcademy,Qingdao266041,China;2.TheDepartmentofMechanicsandEngineeringScienceofPKU,Beijing100871,China)Abstract:Thispaperintroducestheexteriorpin,interiorfunctionandcircuitofDPA2SwitchIC.Thebasicprincipleofsynchronousrectificationisrefered.BythecharactersofDPA2Switch,theuseofDPA2Switchinswitchingpowersupplyofsynchronousrectificationcircuitsismainlydiscussed.Theidiographicdesigncircuitisgiven.Thedesignoftheexternalcircuitisanalyzedandintroduced.Thetestresultandnoticeproceedingsarepresentedattheendofthispaper.Keywords:switchingpowersupply;DPA2switch;synchronousrectification;IC在研制飞机机载设备校验仪器时,需要用到直流如图1所示,主要由以下几部分功能模块组成:电源装置,以前采用的成品开关电源,增加了仪器的体1)控制电压源积和重量,现在我们设计了开关电源模块,直接嵌入仪控制电压Uc可向并联调整器和门驱动器级提供偏器内部,减小了仪器的体积和重量。单片开关电源集成置电压。控制电流Ic用来调节占空比。电路具有高集成度、最简外围电路、高性价比、最佳性2)带隙基准电压源能指标等特点,因而得到了广泛的发展和应用。向内部提供各种基准电压,同时产生一个具有温1DPA-Switch芯片内部结构与工作原理度补偿并可调整的电流源,以保证精确设定振荡器频PI公司最新推出的DPA2Switch系列芯片具有集率和门级驱动电流。成度高、性能优良的特点,适用于开发低电压、大功率3)振荡器分布式供电系统。用于产生脉宽调制器所需要的锯齿波(SAW)、时DPA2Switch芯片是6端器件,6个引脚分别为控钟信号(CLOCK)、以及最大占空比信号(Dmax)制端C、线路检测端L、外部设定极限电流端X、开关频4)并联调整器ö误差放大器率选择端F、源极S和漏极D。线路检测端可实现过压检误差放大器将反馈电压Uf与518V基准电压进行测、欠压检测、电压反馈、远程通断、同步等功能。将开比较,输出误差电流Ir,在Rs上形成误差电压Ur。关频率选择端与源极端连接时,开关频率为400kHz,5)脉宽调制器(PWM)连接控制端时,开关频率为300kHz。其内部原理框图脉宽调制器是一个电压反馈式控制电路,具有两个功能:改变控制端电流Ic的大小,即调节占空比,实收稿日期:2005202221现脉宽调制;误差电压信号Ur经由Ra,Ca组成的截止作者简介:王正(19702),男,讲师,主要从事电力电子技术方面频率为7kHz的低通滤波器,滤掉开关噪声电压后,加的研究。至PWM比较器的同相输入端,再与锯齿波电压Uj进行©1994-2006ChinaAcademicJournalElectronicPublishingHouse.Allrightsreserved.http://www.cnki.net计测技术新技术新仪器·33·比较,产生脉宽
