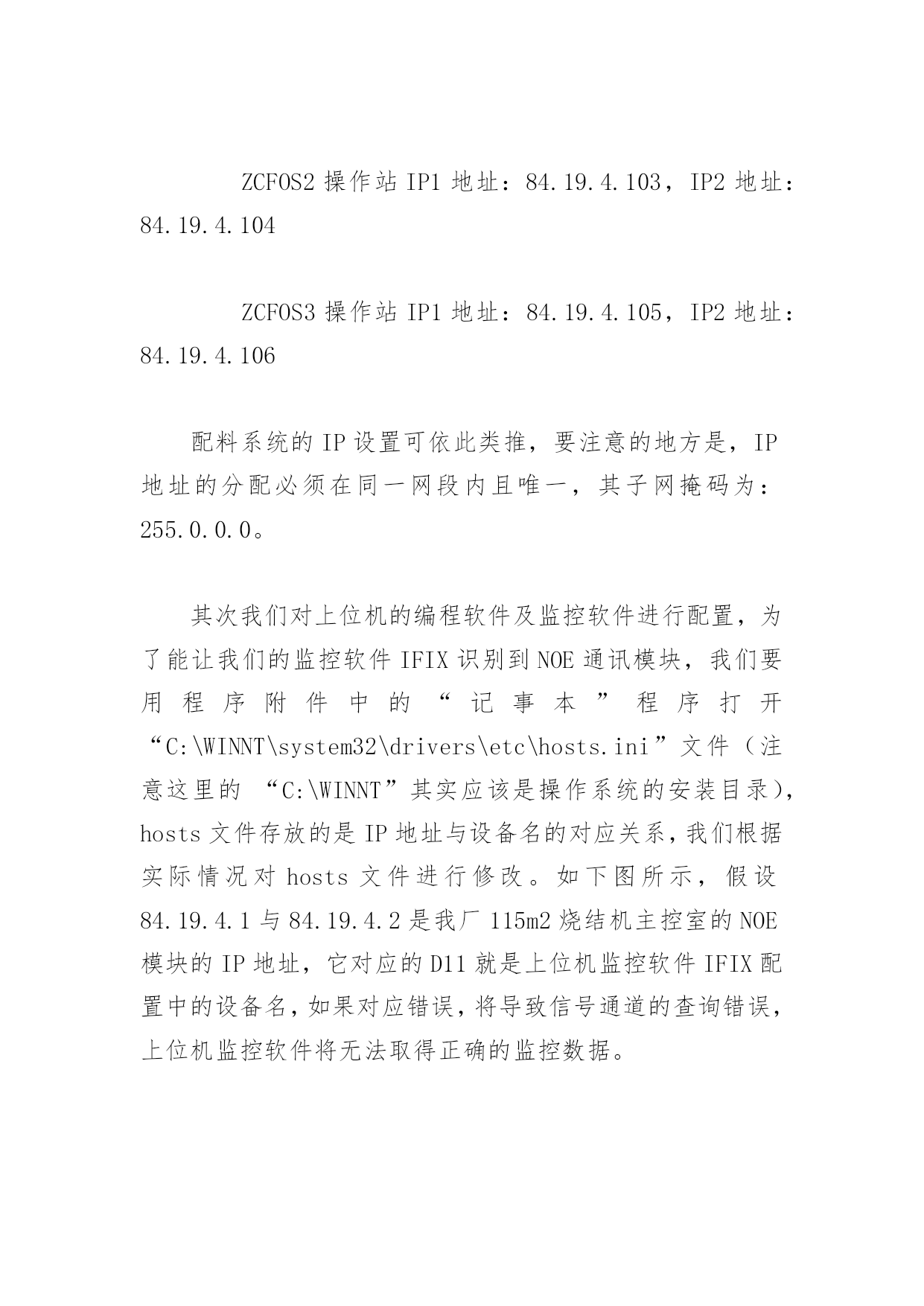

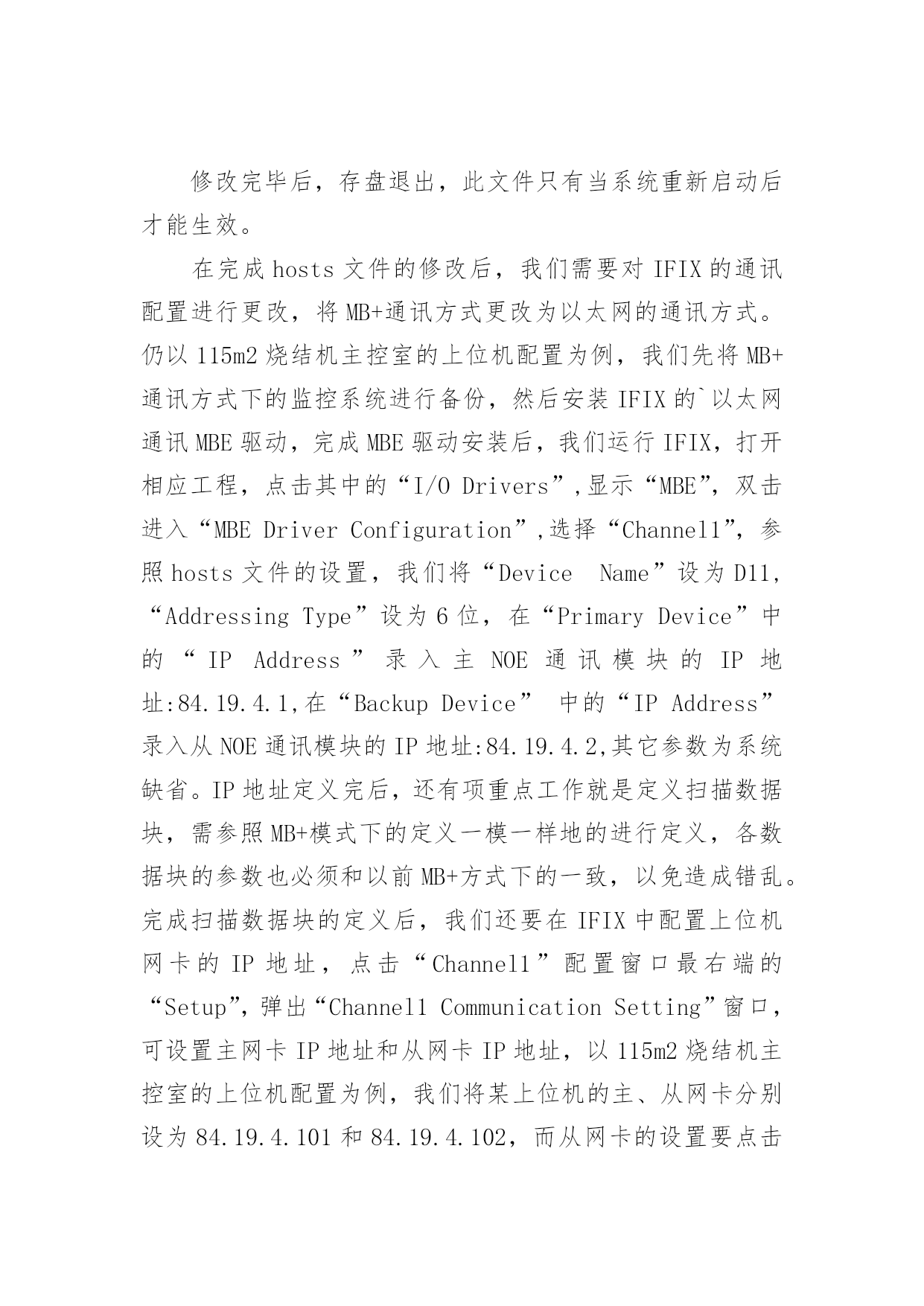

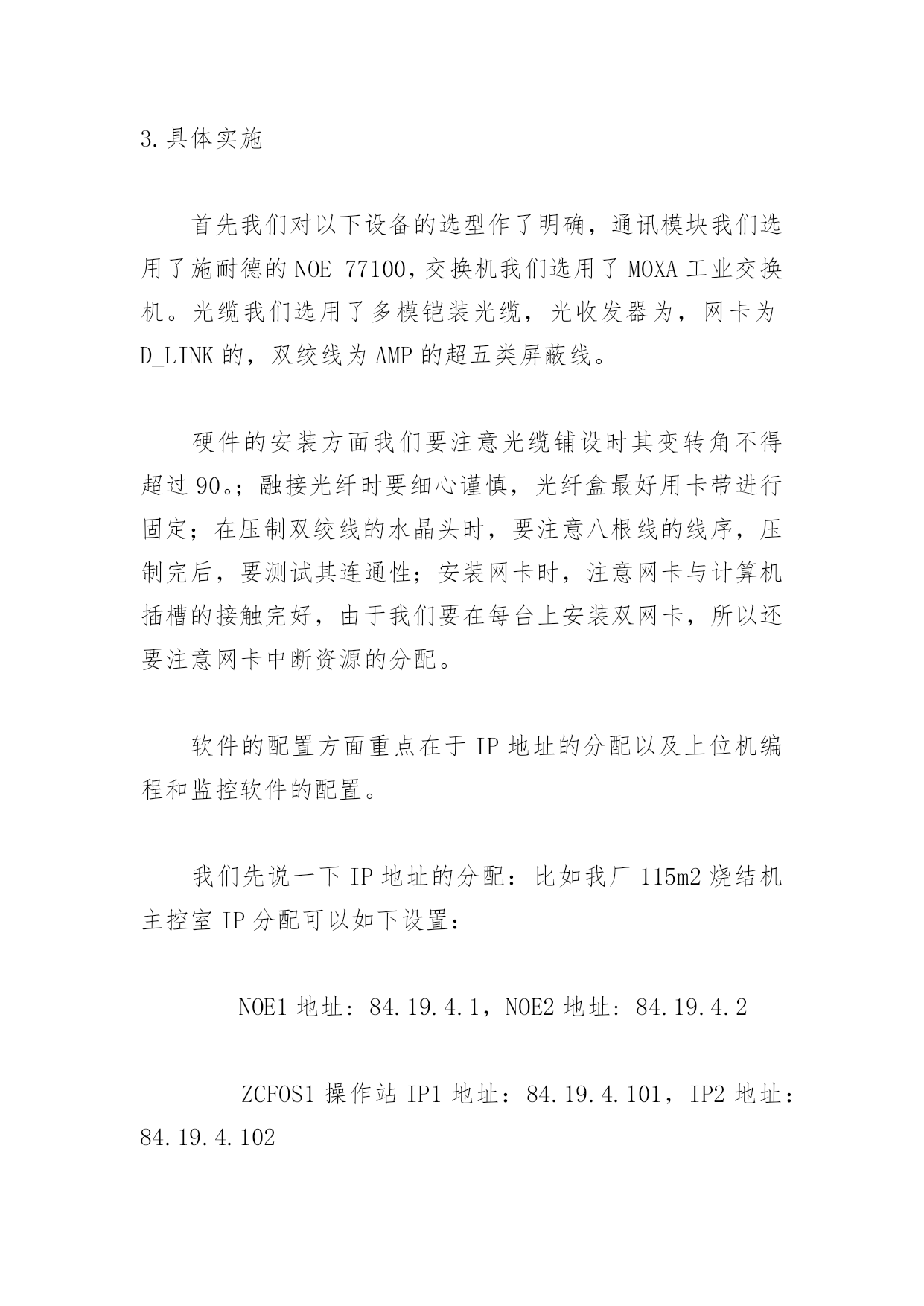

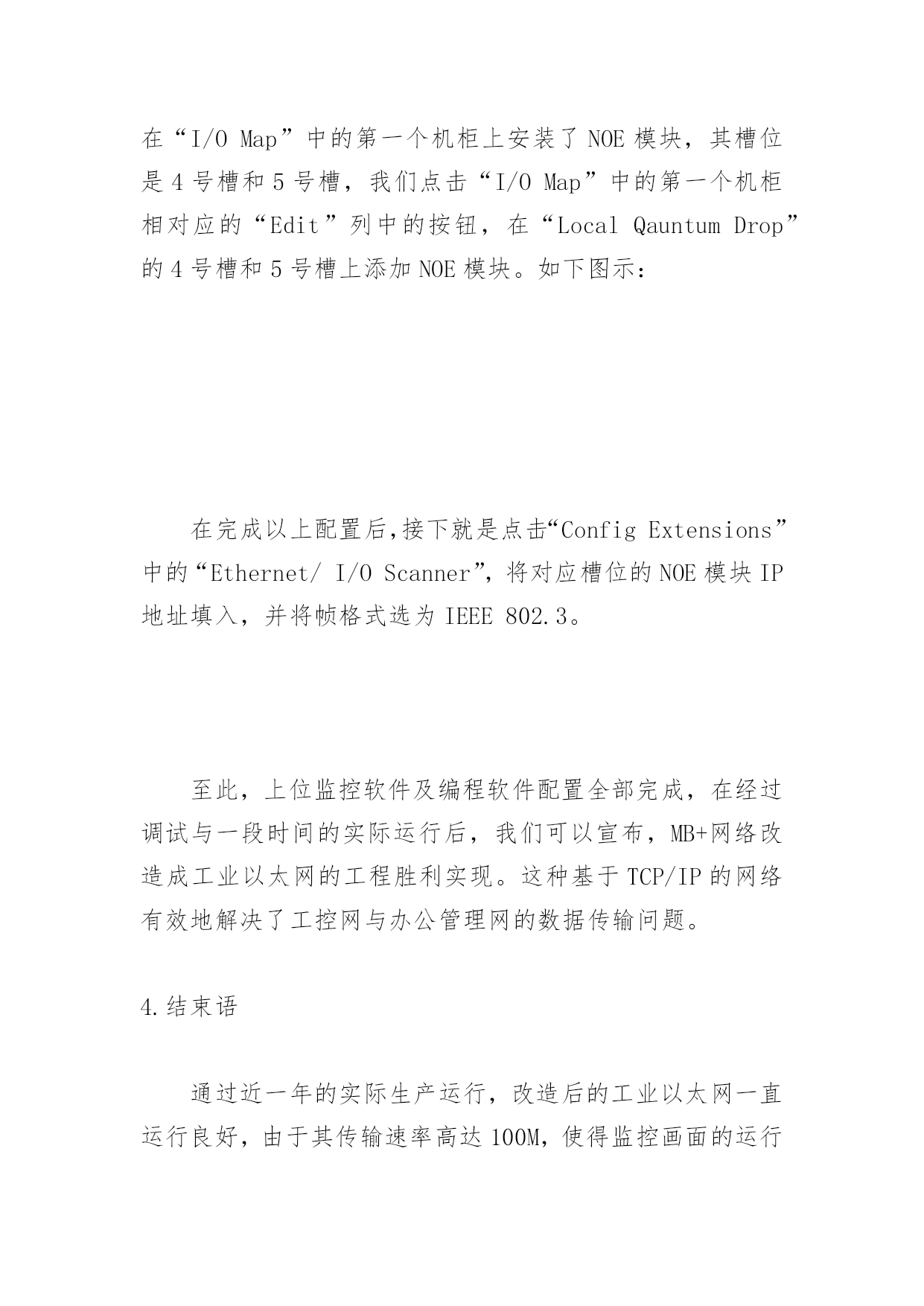

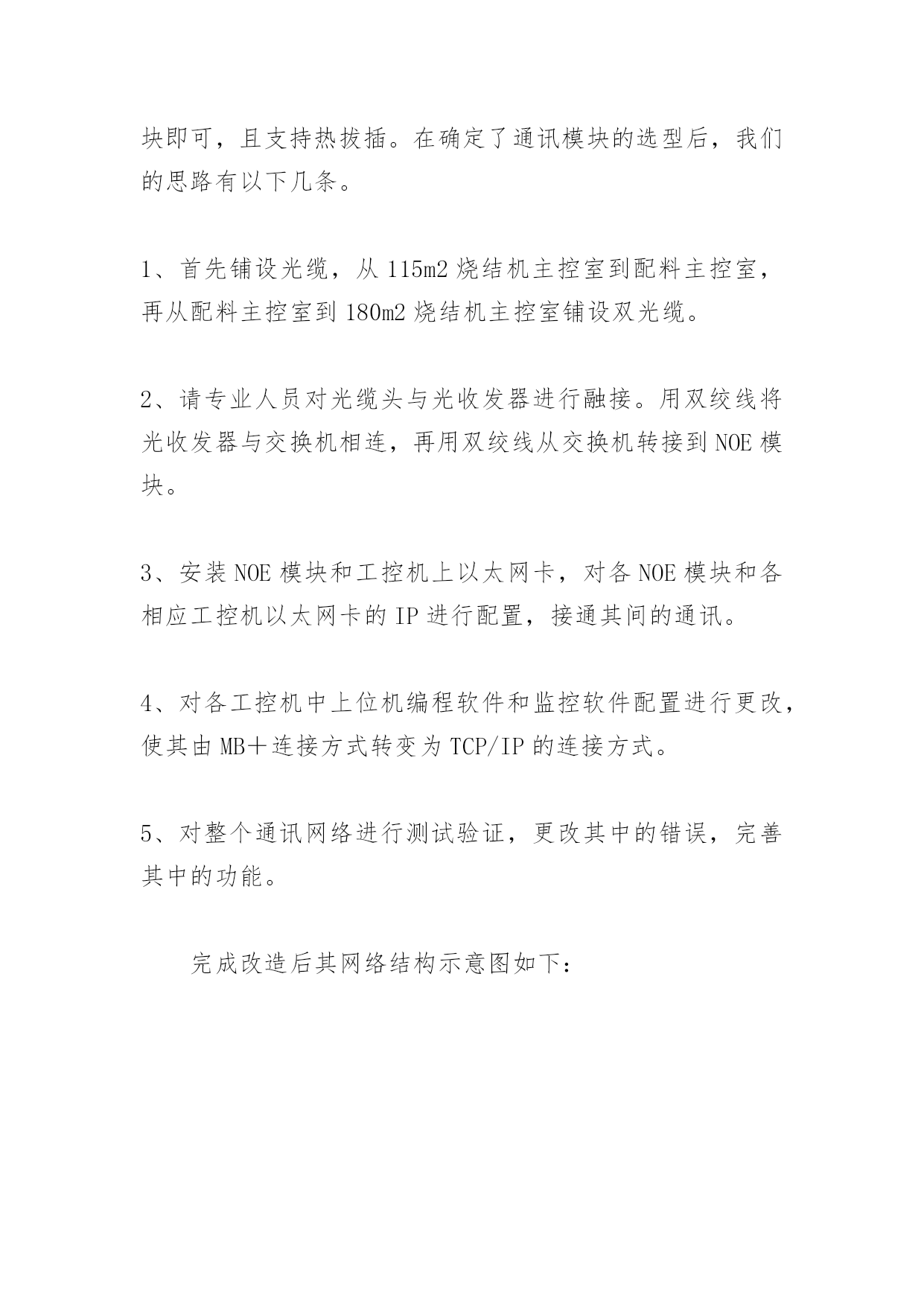

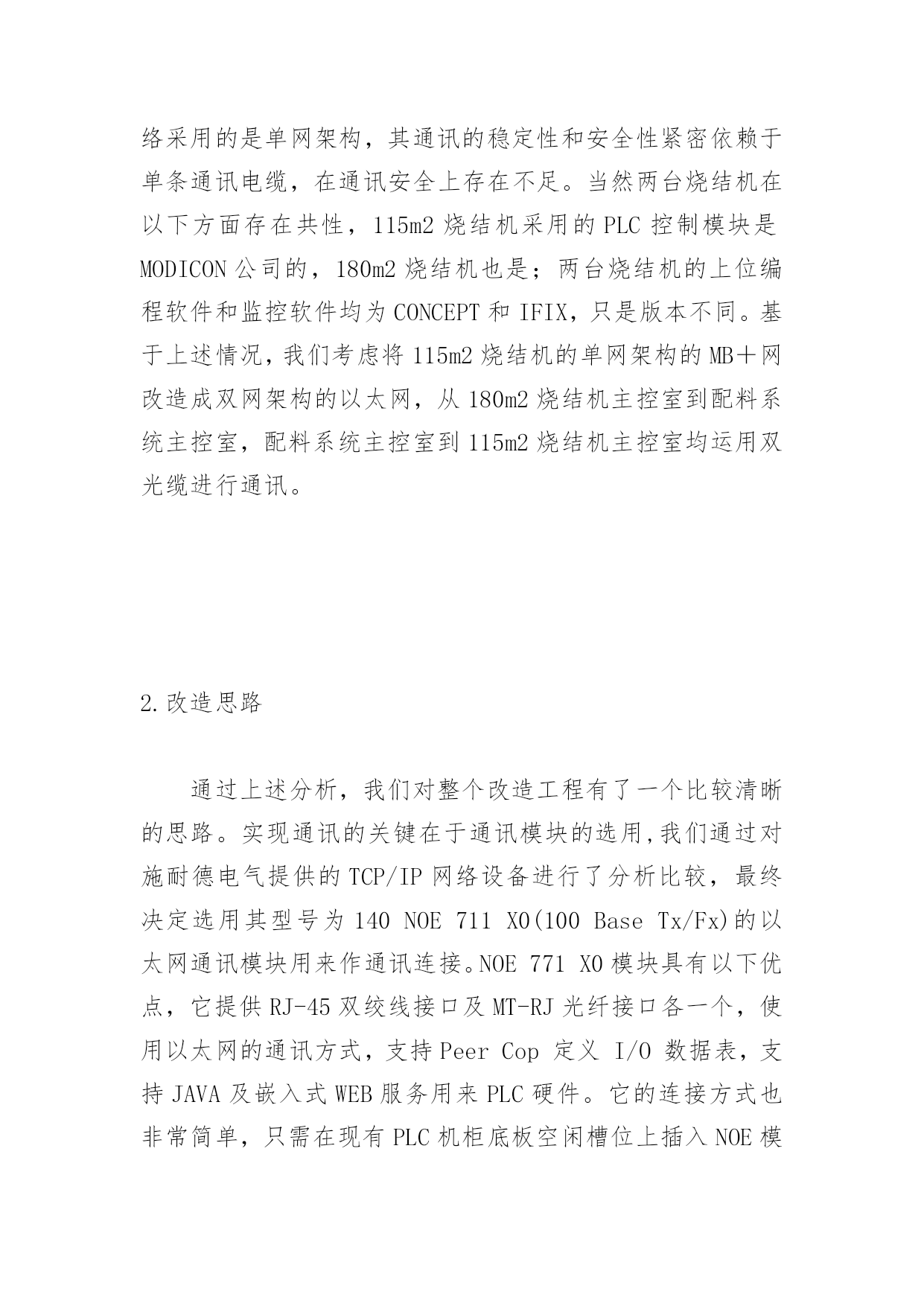

新钢烧结厂MB+网改造成工业以太网的实践新钢烧结厂MB+网改造成工业以太网的实践摘要：本文对新钢烧结厂MB+网改造成以太网的实践过程进行了详细介绍，对其改造思路进行了深入分析，并对其具体实施过程的细节进行了逐条说明，本文对MB＋网改造成以太网具有参考和作用。关键词：MB+网工业以太网1.现状分析新钢公司为适应全局的发展，在烧结厂现有115m2烧结机的生产场地上合理布局，再造了一台180m2的烧结机，两台烧结机由于工艺布局上的原因共用了一条上料系统，即115m2烧结机的配料系统。新建的180m2烧结机通讯网络上采用的是基于TCP/IP的工业以太网，其传输介质是光纤，数据传输速率高，而于始建于2000年的115m2烧结机及其配料系统在通讯网络上采用的是MODIBUSPLUS（简称MB＋）网，其传输介质为两芯屏蔽双绞线，数据传输速率相对较低，而现在工艺布局上要求两台烧结机必须共用一个上料系统，它们之间必然在存在通讯上的连接。115m2烧结机的通讯网络采用的是单网架构，其通讯的稳定性和安全性紧密依赖于单条通讯电缆，在通讯安全上存在不足。当然两台烧结机在以下方面存在共性，115m2烧结机采用的PLC控制模块是MODICON公司的，180m2烧结机也是；两台烧结机的上位编程软件和监控软件均为CONCEPT和IFIX，只是版本不同。基于上述情况，我们考虑将115m2烧结机的单网架构的MB＋网改造成双网架构的以太网，从180m2烧结机主控室到配料系统主控室，配料系统主控室到115m2烧结机主控室均运用双光缆进行通讯。2.改造思路通过上述分析，我们对整个改造工程有了一个比较清晰的思路。实现通讯的关键在于通讯模块的选用,我们通过对施耐德电气提供的TCP/IP网络设备进行了分析比较，最终决定选用其型号为140NOE711X0(100BaseTx/Fx)的以太网通讯模块用来作通讯连接。NOE771X0模块具有以下优点，它提供RJ-45双绞线接口及MT-RJ光纤接口各一个，使用以太网的通讯方式，支持PeerCop定义I/O数据表，支持JAVA及嵌入式WEB服务用来PLC硬件。它的连接方式也非常简单，只需在现有PLC机柜底板空闲槽位上插入NOE模块即可，且支持热拔插。在确定了通讯模块的选型后，我们的思路有以下几条。1、首先铺设光缆，从115m2烧结机主控室到配料主控室，再从配料主控室到180m2烧结机主控室铺设双光缆。2、请专业人员对光缆头与光收发器进行融接。用双绞线将光收发器与交换机相连，再用双绞线从交换机转接到NOE模块。3、安装NOE模块和工控机上以太网卡，对各NOE模块和各相应工控机以太网卡的IP进行配置，接通其间的通讯。4、对各工控机中上位机编程软件和监控软件配置进行更改，使其由MB＋连接方式转变为TCP/IP的连接方式。5、对整个通讯网络进行测试验证，更改其中的错误，完善其中的功能。完成改造后其网络结构示意图如下：3.具体实施首先我们对以下设备的选型作了明确，通讯模块我们选用了施耐德的NOE77100，交换机我们选用了MOXA工业交换机。光缆我们选用了多模铠装光缆，光收发器为，网卡为D_LINK的，双绞线为AMP的超五类屏蔽线。硬件的安装方面我们要注意光缆铺设时其变转角不得超过90。；融接光纤时要细心谨慎，光纤盒最好用卡带进行固定；在压制双绞线的水晶头时，要注意八根线的线序，压制完后，要测试其连通性；安装网卡时，注意网卡与计算机插槽的接触完好，由于我们要在每台上安装双网卡，所以还要注意网卡中断资源的分配。软件的配置方面重点在于IP地址的分配以及上位机编程和监控软件的配置。我们先说一下IP地址的分配：比如我厂115m2烧结机主控室IP分配可以如下设置：NOE1地址:84.19.4.1，NOE2地址:84.19.4.2ZCFOS1操作站IP1地址：84.19.4.101，IP2地址：84.19.4.102ZCFOS2操作站IP1地址：84.19.4.103，IP2地址：84.19.4.104ZCFOS3操作站IP1地址：84.19.4.105，IP2地址：84.19.4.106配料系统的IP设置可依此类推，要注意的地方是，IP地址的分配必须在同一网段内且唯一，其子网掩码为：255.0.0.0。其次我们对上位机的编程软件及监控软件进行配置，为了能让我们的监控软件IFIX识别到NOE通讯模块，我们要用程序附件中的“记事本”程序打开“C:\WINNT\system32\drivers\etc\hosts.ini”文件（注意这里的“C:\WINNT”其实应该是操作系统的安装目录），hosts文件存放的是IP地址与设备名的对应关系，我们根据实际情况对hosts文件进行修改。如下图所示，假设84.19.4.1与84.19.4.2是我厂115m2烧结机主控
