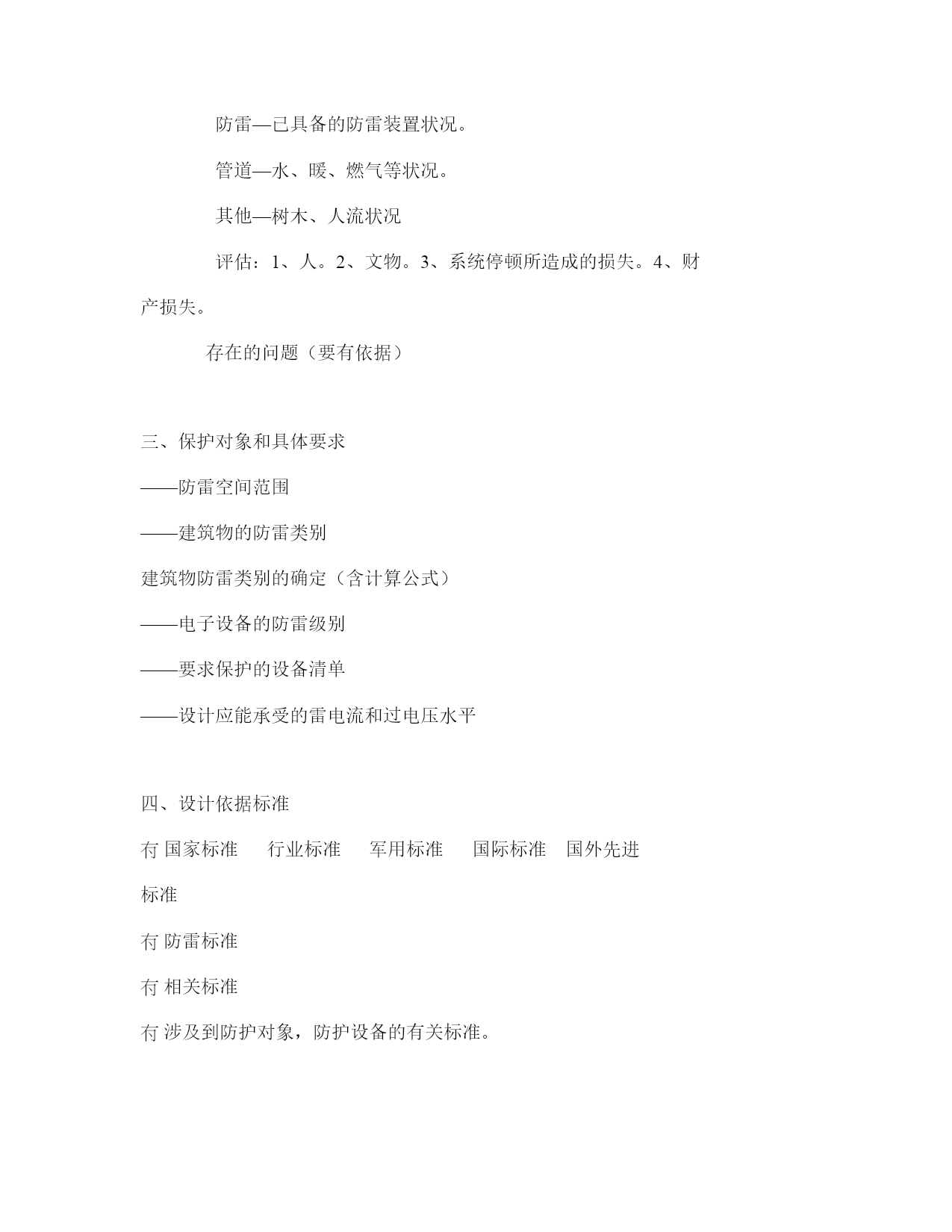

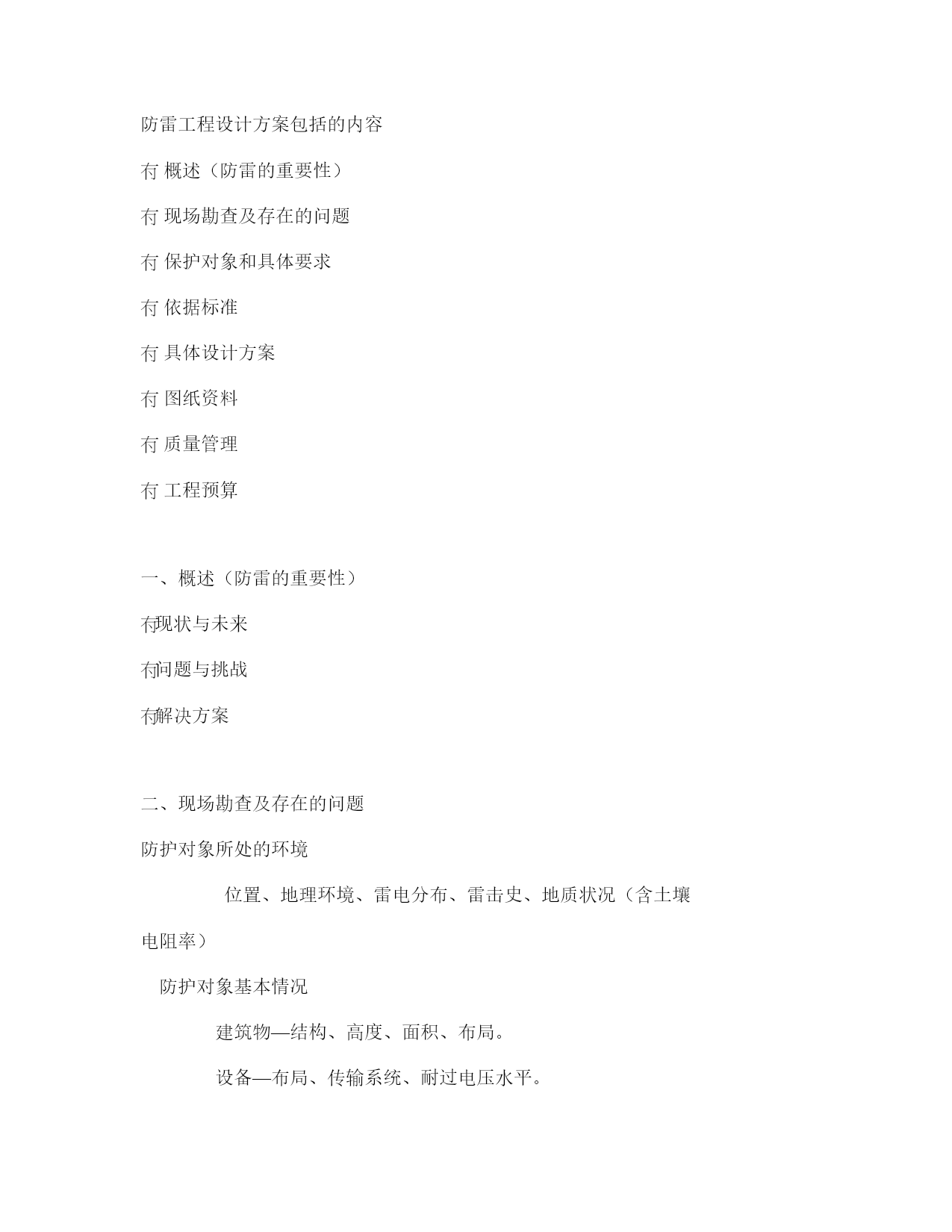

防雷工程设计方案包括的内容概述（防雷的重要性）现场勘查及存在的问题保护对象和具体要求依据标准具体设计方案图纸资料质量管理工程预算一、概述（防雷的重要性）现状与未来问题与挑战解决方案二、现场勘查及存在的问题防护对象所处的环境位置、地理环境、雷电分布、雷击史、地质状况（含土壤电阻率）防护对象基本情况建筑物—结构、高度、面积、布局。设备—布局、传输系统、耐过电压水平。防雷—已具备的防雷装置状况。管道—水、暖、燃气等状况。其他—树木、人流状况评估：1、人。2、文物。3、系统停顿所造成的损失。4、财产损失。存在的问题（要有依据）三、保护对象和具体要求——防雷空间范围——建筑物的防雷类别建筑物防雷类别的确定（含计算公式）——电子设备的防雷级别——要求保护的设备清单——设计应能承受的雷电流和过电压水平四、设计依据标准国家标准行业标准军用标准国际标准国外先进标准防雷标准相关标准涉及到防护对象，防护设备的有关标准。五、设计方案1、建筑物防雷区的划分（有示意图）2、直击雷防护（外部防雷装置）接闪器（有保护范围计算和图纸）引下线（有图纸和材料规格）接地装置（有图纸和材料规格）3、屏蔽措施含设计图4、等电位连接含设计图等电位连接件、S或M型的结构。5、接地装置含设计图接地装置的形式、接地体材料、规格、埋设状况和结构。6、SPD选择和使用——低压配电系统SPD的选择和使用（文字说明）——传输系统SPD的选择和使用（文字说明）——SPD保护图示——SPD的性能参数六、设计图纸资料总布局图、电气系统图、施工图，图纸要有图号、工程名称、图纸名称、设计人、审核人、批准人签字。图纸较多时要有图纸目录，还可以有材料表和设备表。审核DL01P-8校对图号株洲普天中普防雷工程有限公司图别建安123#变电所配电室直击雷施工图电气专业设计阶段设计动力厂变电所配电室直击雷防护工程设计日期施工图2011年5月60m13m散水坡宽0.8米地网混凝土地网草坪地网草坪地网草坪地网混凝土地网混凝土10m名称规格型号单位数量镀铜钢接地极LEO-T-14根30镀铜钢接地线LEO-P-14米150镀锌圆钢Φ12米219物理降阻剂吨1主要材料表6mPVC保护管断接卡避雷带1.8m支撑卡变电所配电室立面图20mm镀铜钢接地线1.2m变电所配电室平面图10m?10m?10m?10m?10m?10m?墙体接地线与引下线连接PVC保护管断接卡1.8m墙体0.8m固定卡子地面1.2m接地线与引下线连接接地极5m镀锌圆钢镀铜钢接地线0.2m七、工程质量管理承诺——设计、施工单位的资质——设计、施工单位的能力（完成的工程介绍）——质量保证措施（如何检测、问题的解决、安全的保障）八、工程预算（国家、地方、行业标准）方案编写注意事项：标准与实际相结合。不用不规范的用词。（如：“消雷”“感应雷”“电子避雷器”）。不照抄规范中“要求性”用词，直接说明设计的具体做法。不乱套规范页码、公章。设计：刘秋成2008年10月一、防雷的重要性空军场站作为机场重要的指挥保障系统，其先进性和安全性要求很高，其指挥作战系统安装使用有大量的电子通讯设备，在雷雨季节这些电子设备无时不刻都受到雷电的严重威胁。（以上为现状）在未来军队还将会有更多的电子、通信等高精密的设备进入系统，所以切实做好部队的雷电防护工作，为部队的正常运作提供有力的保障，不仅对于现在意义十分重大，对于未来也具有十分积极的意义。（以上为未来）由于机场范围内比较空旷，指挥室等建筑物处于孤立环境易吸引雷电遭受直击雷击。直击雷可以造成建筑物损毁，人员伤亡，带来严重的后果。机场指挥系统是机场的中枢神经，该系统24小时保障作战飞机的正常起飞和降落。雷电造成的系统故障哪怕只有短短的几分钟，也会给后勤保障带来很大的麻烦，其间接损失会远大于直接损失。如果是在战时，由
