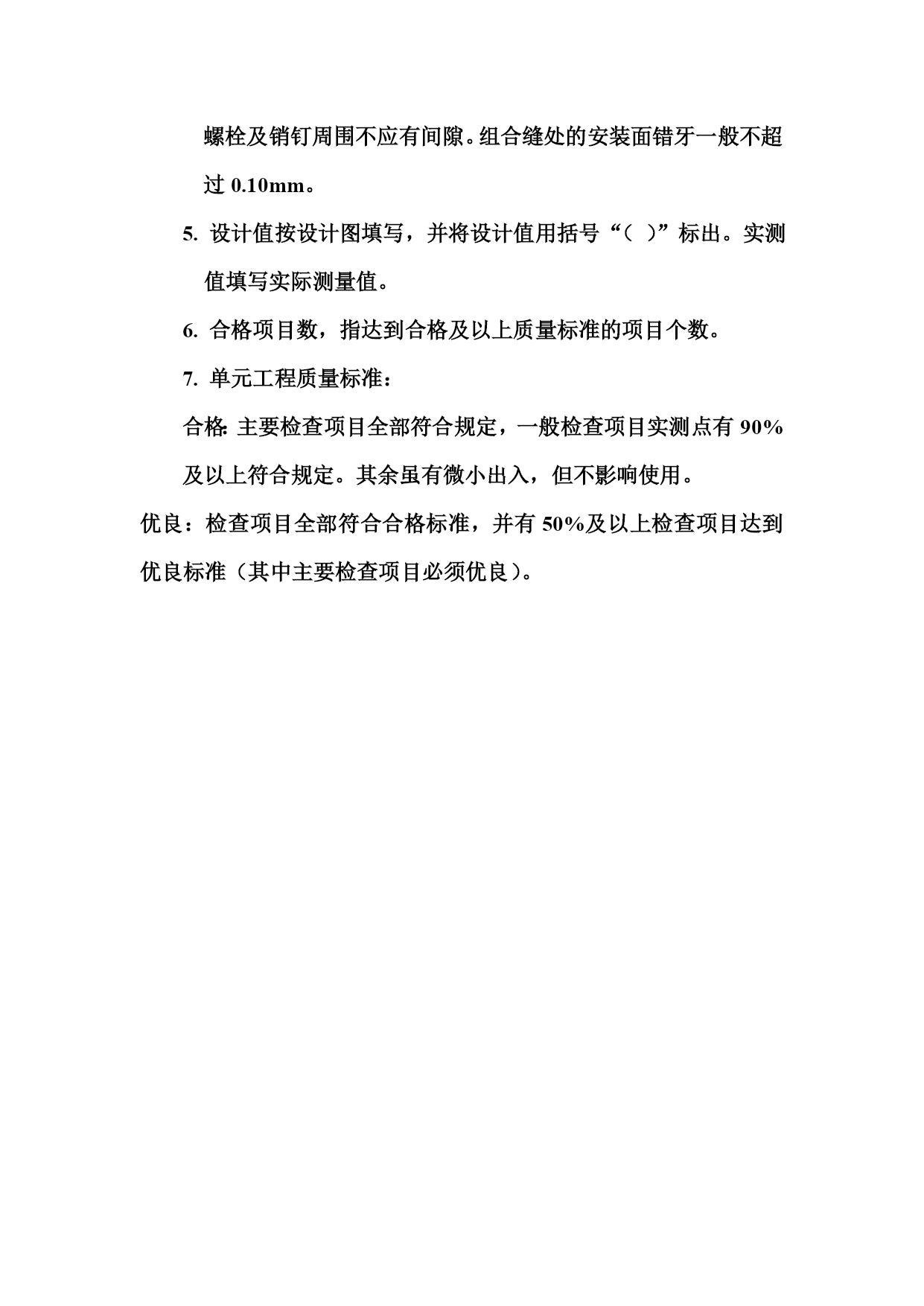

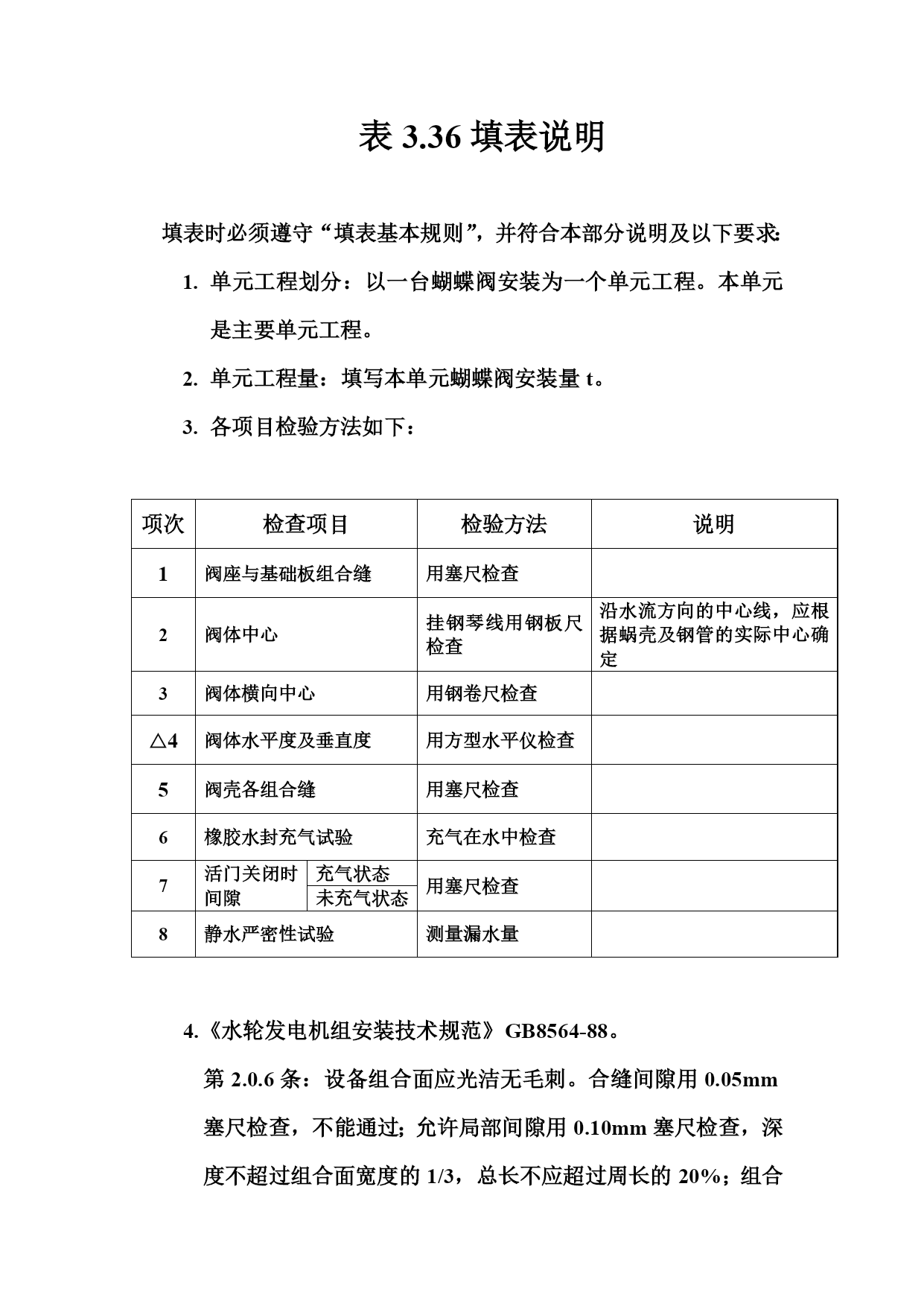

表3.36填表说明填表时必须遵守“填表基本规则”，并符合本部分说明及以下要求：单元工程划分：以一台蝴蝶阀安装为一个单元工程。本单元是主要单元工程。单元工程量：填写本单元蝴蝶阀安装量t。各项目检验方法如下：项次检查项目检验方法说明1阀座与基础板组合缝用塞尺检查2阀体中心挂钢琴线用钢板尺检查沿水流方向的中心线，应根据蜗壳及钢管的实际中心确定3阀体横向中心用钢卷尺检查△4阀体水平度及垂直度用方型水平仪检查5阀壳各组合缝用塞尺检查6橡胶水封充气试验充气在水中检查7活门关闭时间隙充气状态用塞尺检查未充气状态8静水严密性试验测量漏水量4.《水轮发电机组安装技术规范》GB8564-88。第2.0.6条：设备组合面应光洁无毛刺。合缝间隙用0.05mm塞尺检查，不能通过；允许局部间隙用0.10mm塞尺检查，深度不超过组合面宽度的1/3，总长不应超过周长的20%；组合螺栓及销钉周围不应有间隙。组合缝处的安装面错牙一般不超过0.10mm。5.设计值按设计图填写，并将设计值用括号“（）”标出。实测值填写实际测量值。6.合格项目数，指达到合格及以上质量标准的项目个数。7.单元工程质量标准：合格：主要检查项目全部符合规定，一般检查项目实测点有90%及以上符合规定。其余虽有微小出入，但不影响使用。优良：检查项目全部符合合格标准，并有50%及以上检查项目达到优良标准（其中主要检查项目必须优良）。
