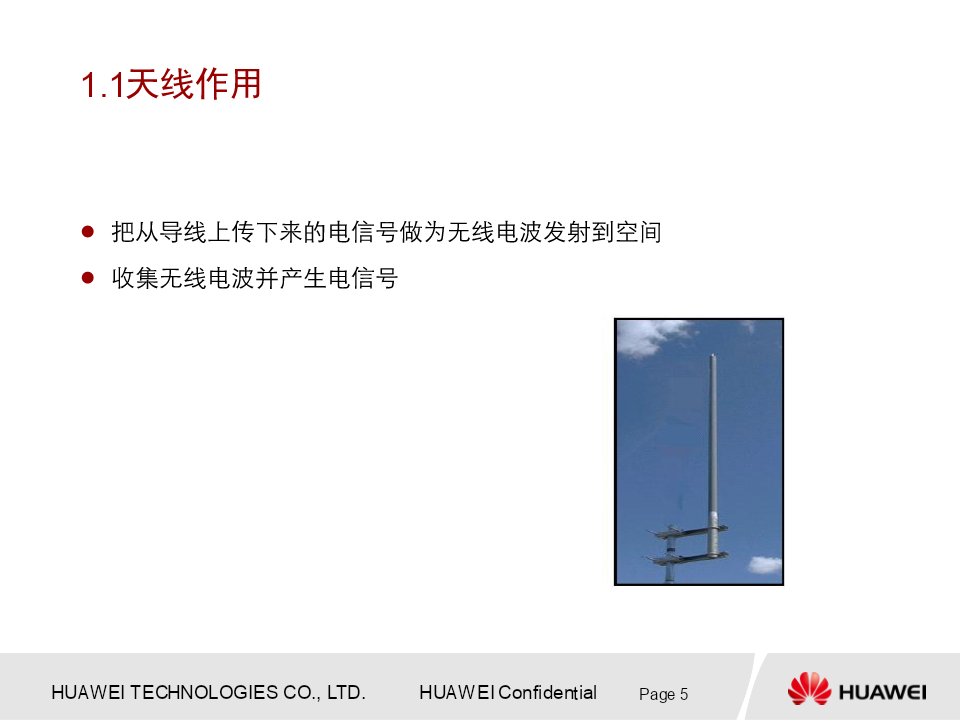

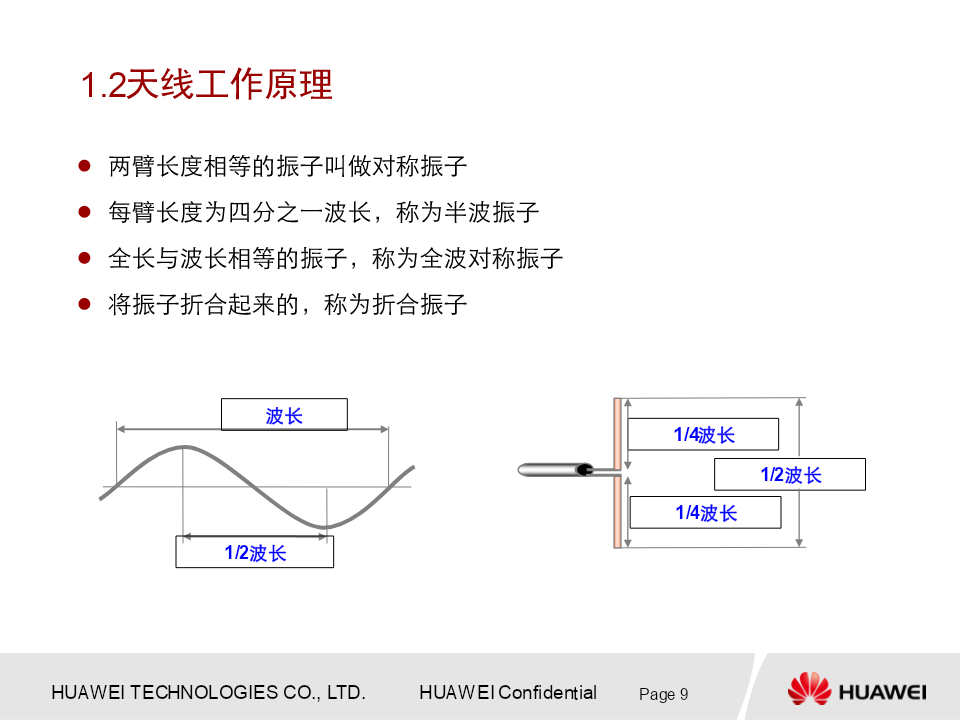

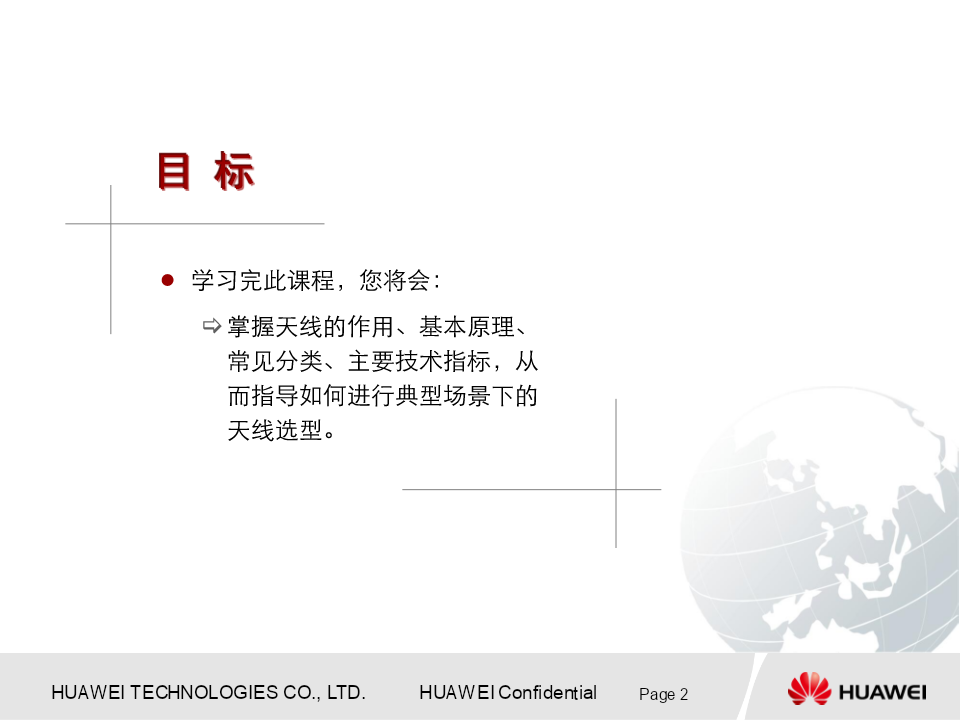

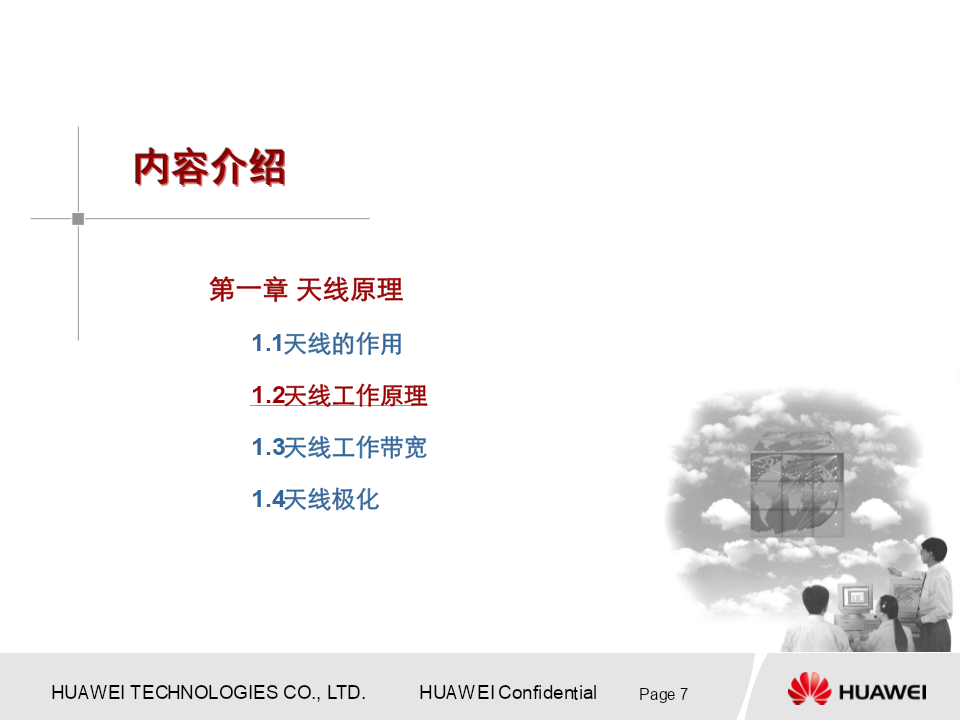

Internal天线原理及选型www.huawei.comHUAWEITECHNOLOGIESCO.,LTD.HUAWEIConfidential学习完此课程，您将会：掌握天线的作用、基本原理、常见分类、主要技术指标，从而指导如何进行典型场景下的天线选型。HUAWEITECHNOLOGIESCO.,LTD.HUAWEIConfidentialPage2第一章天线原理第二章天线分类第三章天线主要指标第四章天线选型原则第五章天线新技术HUAWEITECHNOLOGIESCO.,LTD.HUAWEIConfidentialPage3第一章天线原理1.1天线的作用1.2天线工作原理1.3天线工作带宽1.4天线极化HUAWEITECHNOLOGIESCO.,LTD.HUAWEIConfidentialPage41.1天线作用把从导线上传下来的电信号做为无线电波发射到空间收集无线电波并产生电信号HUAWEITECHNOLOGIESCO.,LTD.HUAWEIConfidentialPage5天线的位置和作用基站天馈系统示意图天线调节支架天线的作用：抱杆（50~114mm）将馈管中的高频电磁能转成为自由接头密封件空间的电磁波；绝缘密封胶带，PVC绝缘胶带反之将自由空间中的电磁波转化为板状天线馈管中的高频电磁能。接地装置主馈线（7/8“）室内超柔跳线室外跳线防雷保护器走线架馈线卡馈线过线窗基站HUAWEITECHNOLOGIESCO.,LTD.HUAWEIConfidentialPage6第一章天线原理1.1天线的作用1.2天线工作原理1.3天线工作带宽1.4天线极化HUAWEITECHNOLOGIESCO.,LTD.HUAWEIConfidentialPage71.2天线工作原理导线载有交变电流时，就可以形成电磁波的辐射，辐射的能力与导线的长短和形状有关；当导线的长度增大到可与波长相比拟时，导线上的电流就大大增加，因而就能形成较强的辐射。通常将上述能产生显著辐射的直导线称为振子。HUAWEITECHNOLOGIESCO.,LTD.HUAWEIConfidentialPage81.2天线工作原理两臂长度相等的振子叫做对称振子每臂长度为四分之一波长，称为半波振子全长与波长相等的振子，称为全波对称振子将振子折合起来的，称为折合振子波长1/4波长1/2波长1/4波长1/2波长HUAWEITECHNOLOGIESCO.,LTD.HUAWEIConfidentialPage91.2天线工作原理单元振子单元振子馈电网络馈电网络馈电网络天线接头天线接头定向天线全向天线HUAWEITECHNOLOGIESCO.,LTD.HUAWEIConfidentialPage10第一章天线原理1.1天线的作用1.2天线工作原理1.3天线工作带宽1.4天线极化HUAWEITECHNOLOGIESCO.,LTD.HUAWEIConfidentialPage111.3天线工作带宽无论是发射天线还是接收天线，它们总是在一定的频率范围内工作的。通常，工作在中心频率时天线所能输送的功率最大，偏离中心频率时它所输送的功率都将减小，据此可定义天线的频率带宽。天线工作带宽有几种不同的定义：一种是指天线增益下降3dB时的频带宽度；一种是指在规定的驻波比下天线的工作频带宽度;在移动通信系统中天线工作带宽是按后一种定义的。具体的说，就是当天线的输入驻波比≤1.5时，天线的工作带宽。HUAWEITECHNOLOGIESCO.,LTD.HUAWEIConfidentialPage12第一章天线原理1.1天线的作用1.2天线工作原理1.3天线工作带宽1.4天线极化HUAWEITECHNOLOGIESCO.,LTD.HUAWEIConfidentialPage131.4天线极化天线的极化方向：天线辐射的电磁场的电场方向垂直极化水平极化+45度倾斜的极化-45度倾斜的极化HUAWEITECHNOLOGIESCO.,LTD.HUAWEIConfidentialPage14双极化天线两个天线为一个整体传输两个独立的波V/H(垂直/水平)倾斜(+/-45°)HUAWEITECHNOLOGIESCO.,LTD.HUAWEIConfidentialPa
