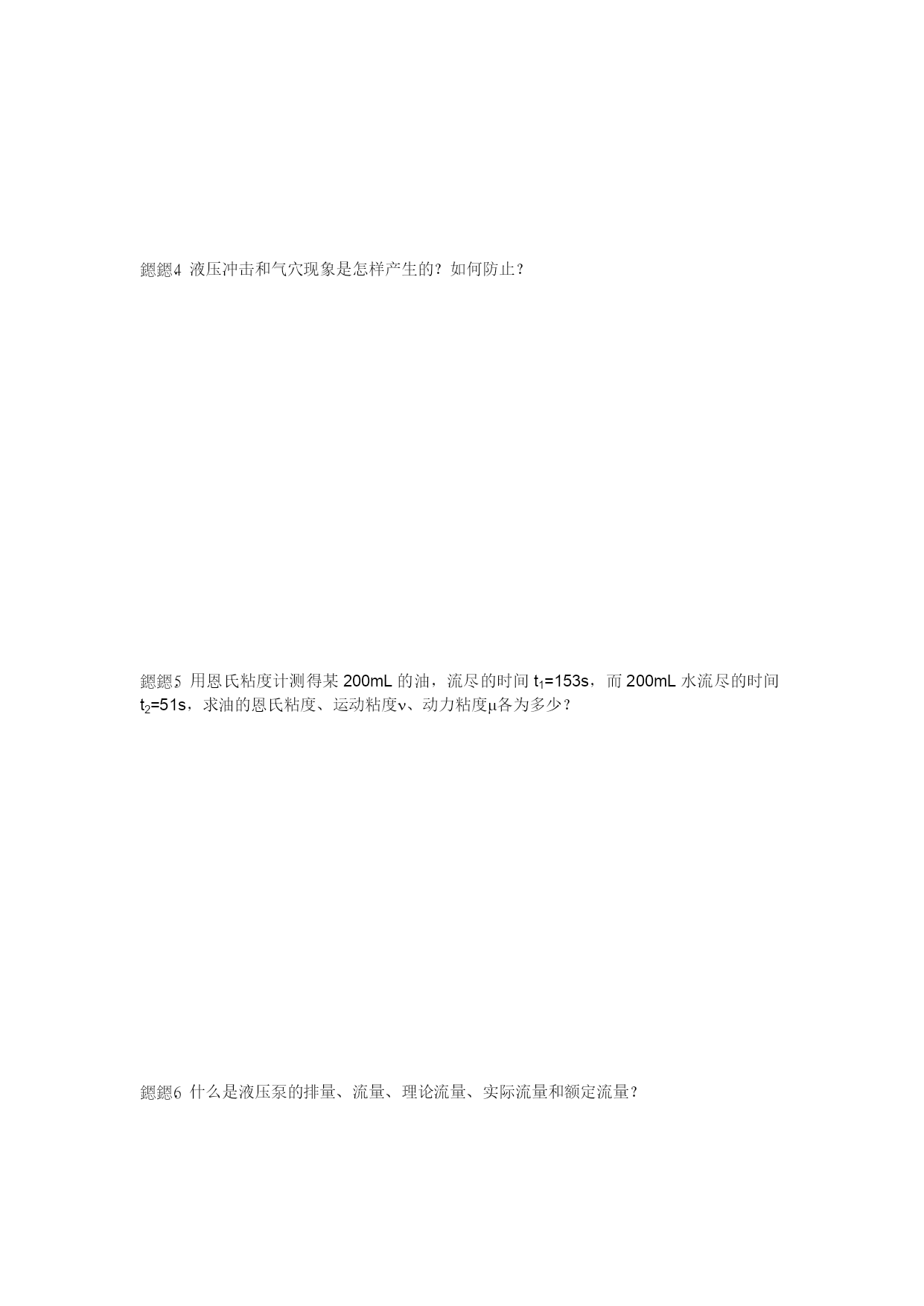

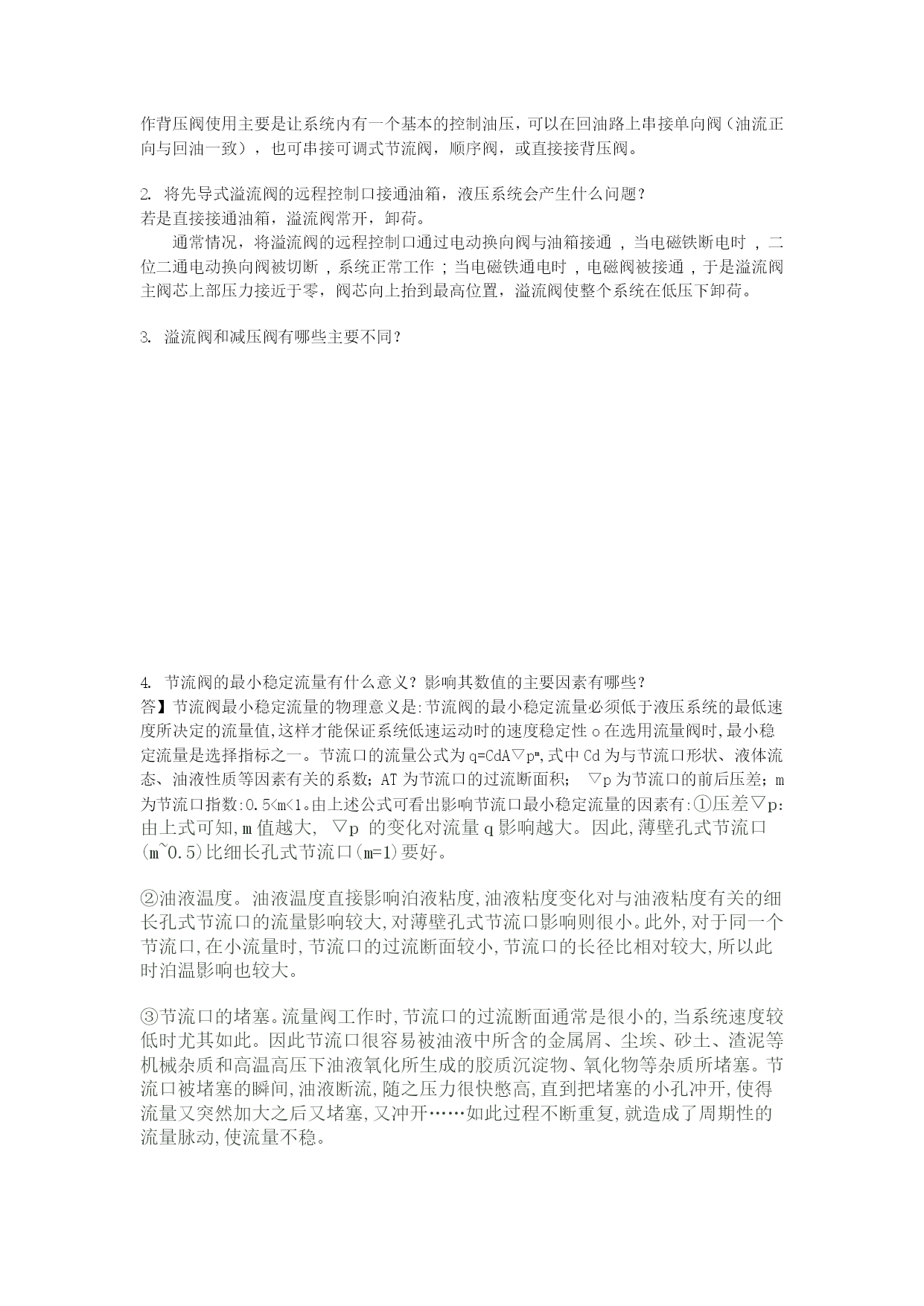

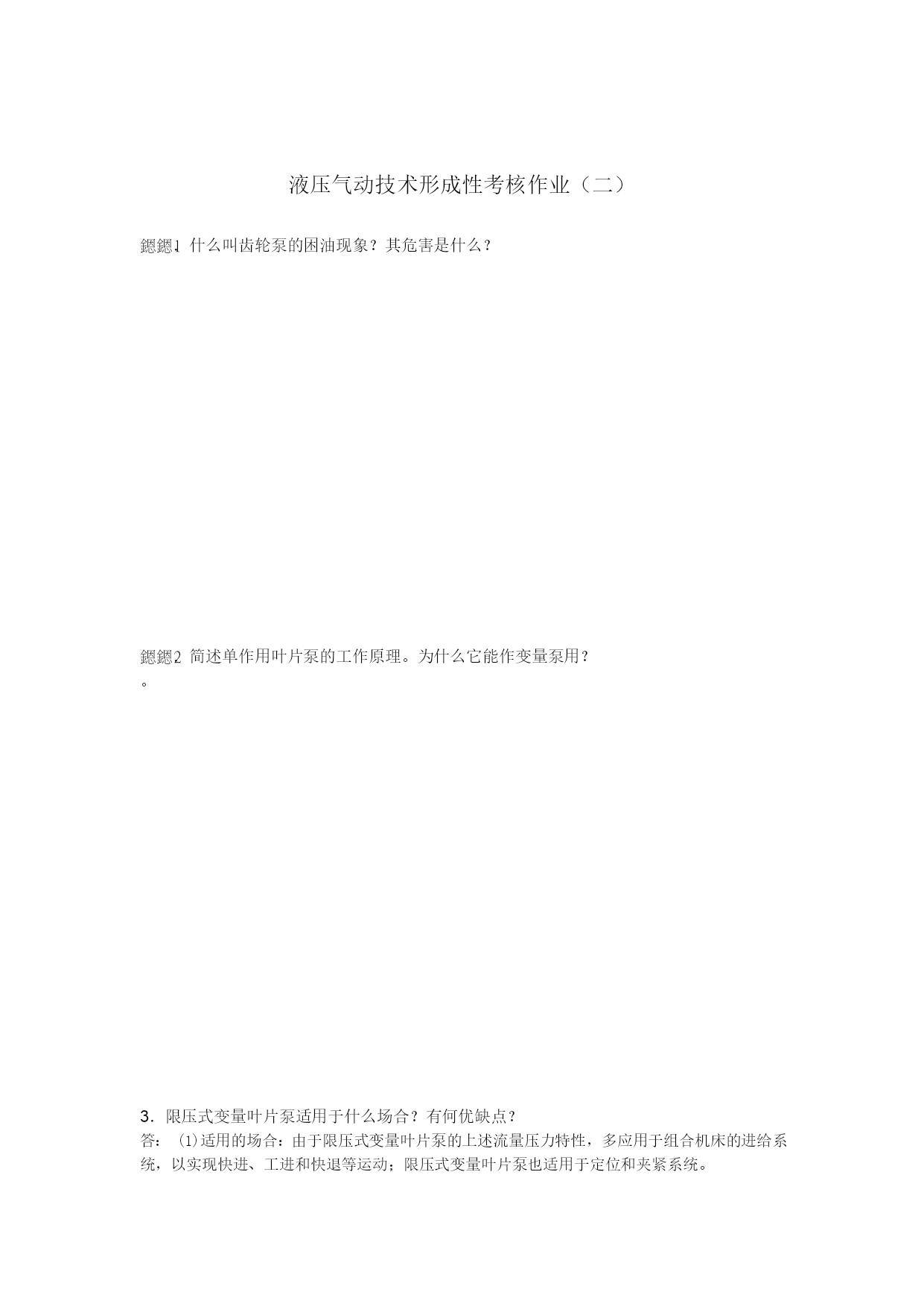

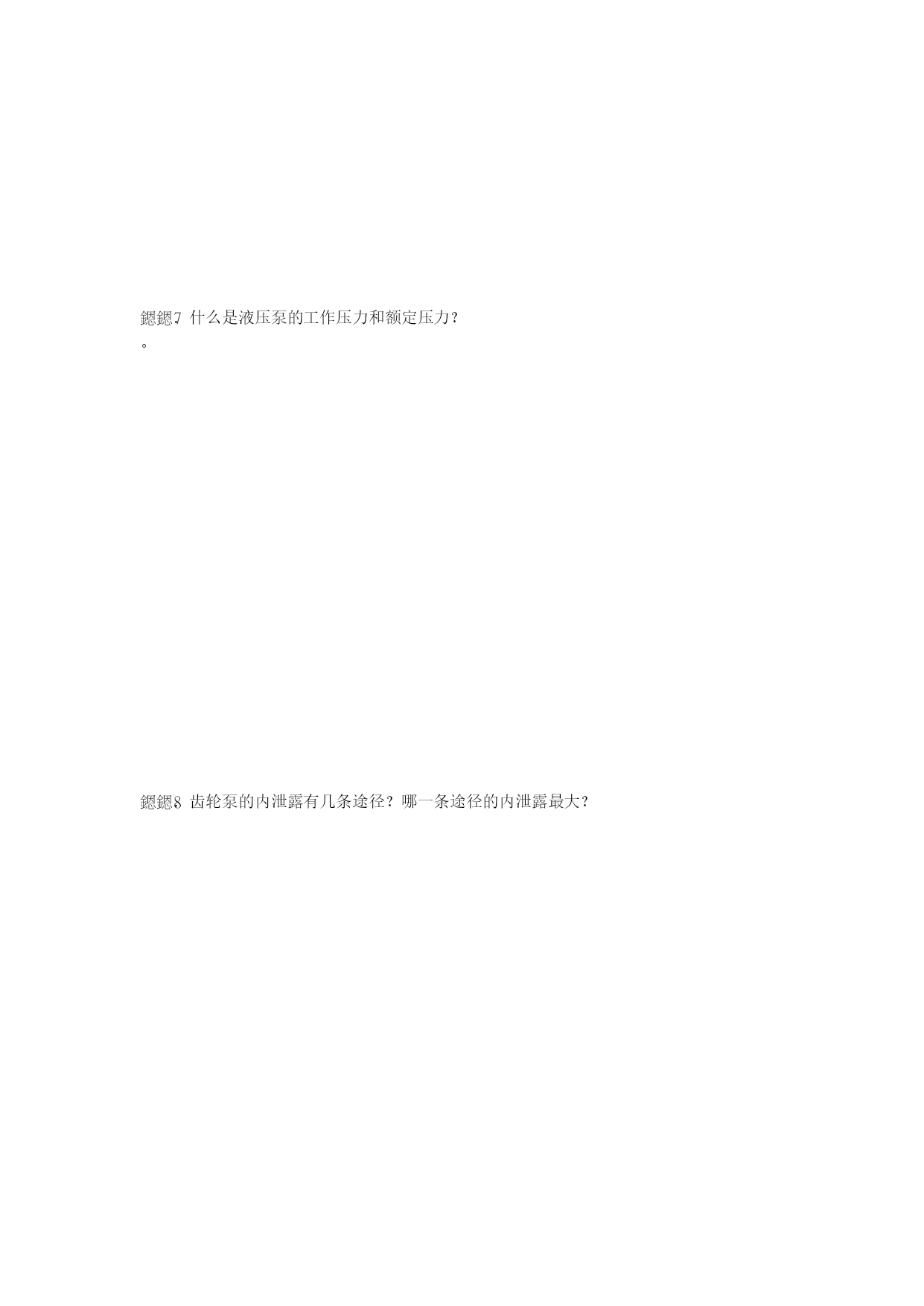

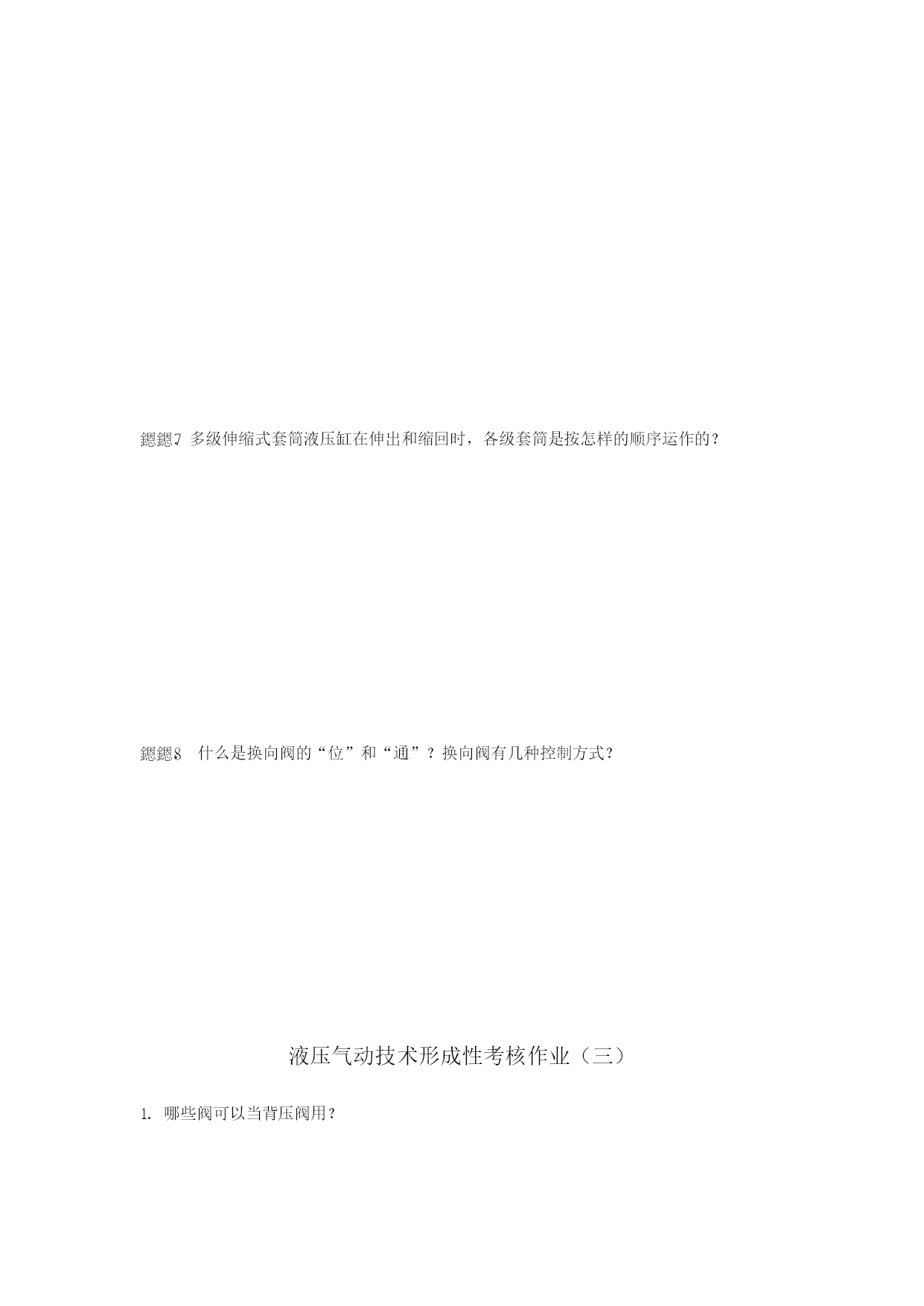

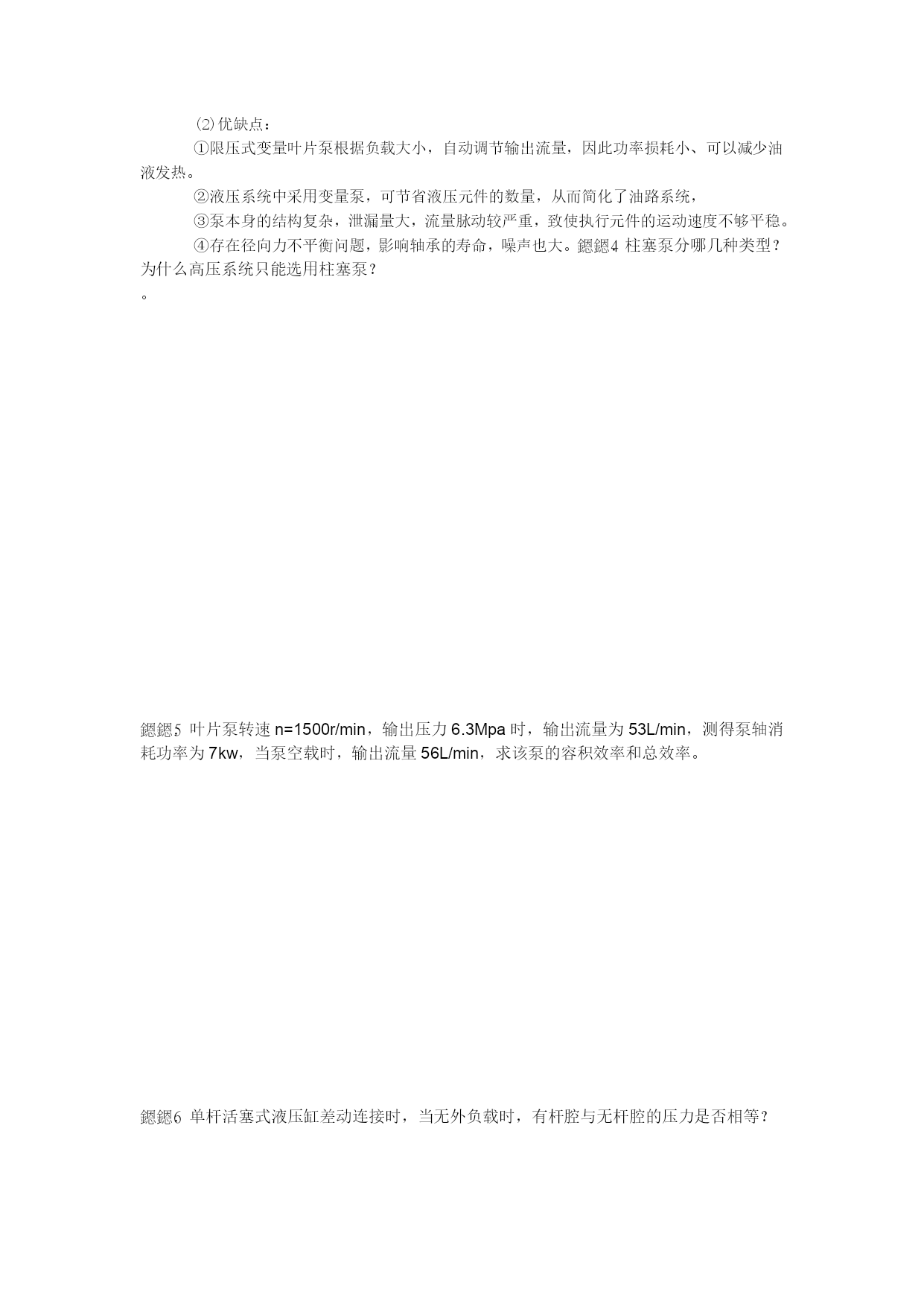

教育部人才培养模式改革和开放教育试点液压气动技术形成性考核册学校名称:学生姓名:学生学号:班级:中央广播电视大学编制液压气动技术形成性考核作业(一)1.什么是液体的粘度?写出粘度的三种表示方法。2.液压油的牌号与粘度有什么关系?3.压力有哪几种表示方法?4.液压冲击和气穴现象是怎样产生的?如何防止?5.用恩氏粘度计测得某200mL的油,流尽的时间t1=153s,而200mL水流尽的时间t2=51s,求油的恩氏粘度、运动粘度、动力粘度各为多少?6.什么是液压泵的排量、流量、理论流量、实际流量和额定流量?7.什么是液压泵的工作压力和额定压力?。8.齿轮泵的内泄露有几条途径?哪一条途径的内泄露最大?液压气动技术形成性考核作业(二)1.什么叫齿轮泵的困油现象?其危害是什么?2.简述单作用叶片泵的工作原理。为什么它能作变量泵用?。3.限压式变量叶片泵适用于什么场合?有何优缺点?答:(1)适用的场合:由于限压式变量叶片泵的上述流量压力特性,多应用于组合机床的进给系统,以实现快进、工进和快退等运动;限压式变量叶片泵也适用于定位和夹紧系统。(2)优缺点:①限压式变量叶片泵根据负载大小,自动调节输出流量,因此功率损耗小、可以减少油液发热。②液压系统中采用变量泵,可节省液压元件的数量,从而简化了油路系统,③泵本身的结构复杂,泄漏量大,流量脉动较严重,致使执行元件的运动速度不够平稳。④存在径向力不平衡问题,影响轴承的寿命,噪声也大。4.柱塞泵分哪几种类型?为什么高压系统只能选用柱塞泵?。5.叶片泵转速n=1500r/min,输出压力6.3Mpa时,输出流量为53L/min,测得泵轴消耗功率为7kw,当泵空载时,输出流量56L/min,求该泵的容积效率和总效率。6.单杆活塞式液压缸差动连接时,当无外负载时,有杆腔与无杆腔的压力是否相等?7.多级伸缩式套筒液压缸在伸出和缩回时,各级套筒是按怎样的顺序运作的?8.什么是换向阀的“位”和“通”?换向阀有几种控制方式?液压气动技术形成性考核作业(三)1.哪些阀可以当背压阀用?作背压阀使用主要是让系统内有一个基本的控制油压,可以在回油路上串接单向阀(油流正向与回油一致),也可串接可调式节流阀,顺序阀,或直接接背压阀。2.将先导式溢流阀的远程控制口接通油箱,液压系统会产生什么问题?若是直接接通油箱,溢流阀常开,卸荷。通常情况,将溢流阀的远程控制口通过电动换向阀与油箱接通,当电磁铁断电时,二位二通电动换向阀被切断,系统正常工作;当电磁铁通电时,电磁阀被接通,于是溢流阀主阀芯上部压力接近于零,阀芯向上抬到最高位置,溢流阀使整个系统在低压下卸荷。3.溢流阀和减压阀有哪些主要不同?4.节流阀的最小稳定流量有什么意义?影响其数值的主要因素有哪些?答】节流阀最小稳定流量的物理意义是:节流阀的最小稳定流量必须低于液压系统的最低速度所决定的流量值,这样才能保证系统低速运动时的速度稳定性o在选用流量阀时,最小稳定流量是选择指标之一。节流口的流量公式为q=CdA▽pm,式中Cd为与节流口形状、液体流态、油液性质等因素有关的系数;AT为节流口的过流断面积;▽p为节流口的前后压差;m为节流口指数:0.5<m<1。由上述公式可看出影响节流口最小稳定流量的因素有:①压差▽p:由上式可知,m值越大,▽p的变化对流量q影响越大。因此,薄壁孔式节流口(m~0.5)比细长孔式节流口(m=1)要好。②油液温度。油液温度直接影响泊液粘度,油液粘度变化对与油液粘度有关的细长孔式节流口的流量影响较大,对薄壁孔式节流口影响则很小。此外,对于同一个节流口,在小流量时,节流口的过流断面较小,节流口的长径比相对较大,所以此时泊温影响也较大。③节流口的堵塞。流量阀工作时,节流口的过流断面通常是很小的,当系统速度较低时尤其如此。因此节流口很容易被油液中所含的金属屑、尘埃、砂土、渣泥等机械杂质和高温高压下油液氧化所生成的胶质沉淀物、氧化物等杂质所堵塞。节流口被堵塞的瞬间,油液断流,随之压力很快憋高,直到把堵塞的小孔冲开,使得流量又突然加大之后又
